S7-1200对于不同项目下的PLC之间进行开放式以太网通信的具体方法示例

0.1
1

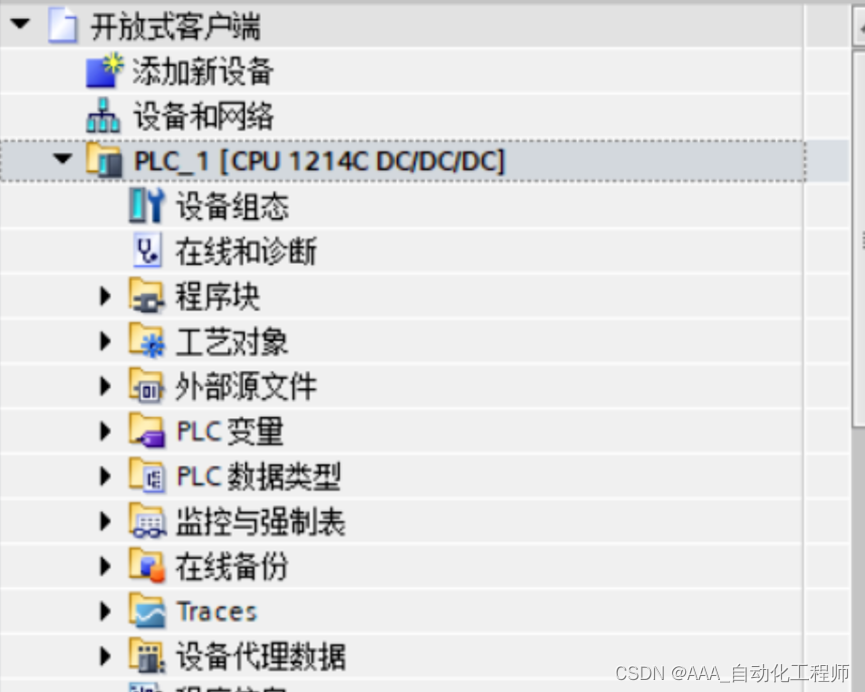

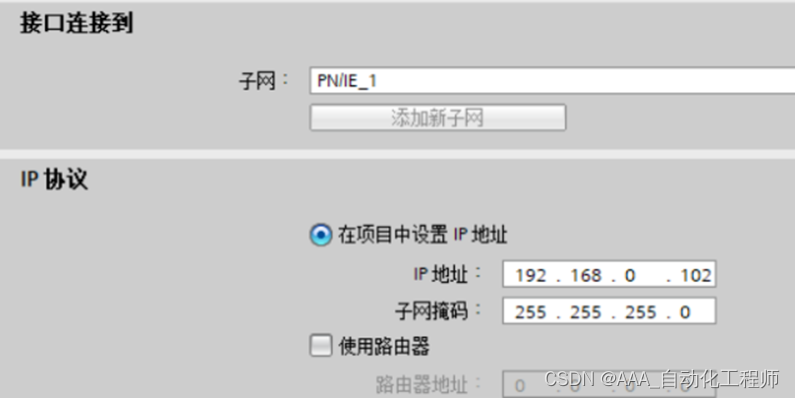

如下图所示，打开TIA博途创建一个新项目，并通过“添加新设备”组态 S7-1200 客户端 ，选择 CPU1214C DC/DC/DC （client IP:192.168.0.102），建立新子网；
1

2

首先编写客户端程序：打开OB1编程界面，选择指令集下的通信-开放式用户通信-其它下的TCON建立连接通信指令，将其拖拽到程序段一；点击指令框内的组态图标，组态与服务器的通信参数，如下图所示
