三菱GX Works2梯形图程序分段显示设置的具体方法示例

0.1

大家平时在使用GX Works2进行梯形图程序编辑时，默认是一整段在一起，程序步数较多时查看起来不是那么方便，下面就和大家分享如何通过声明编辑来实现程序分段显示。

具体方法可参考以下内容：

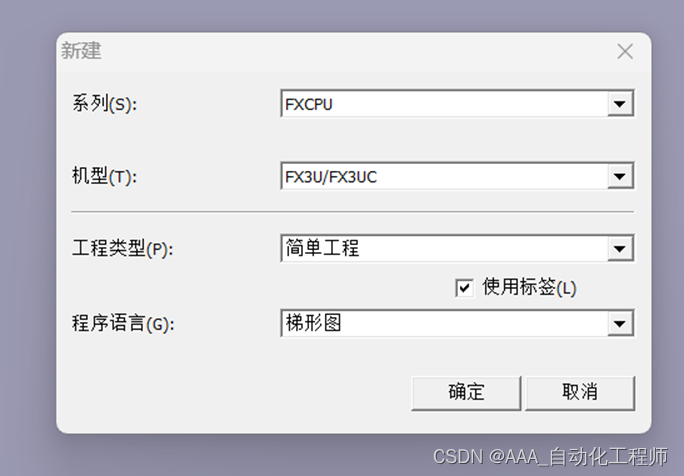

如下图所示，打开GX Works2编程软件，新建一个简单工程，
1

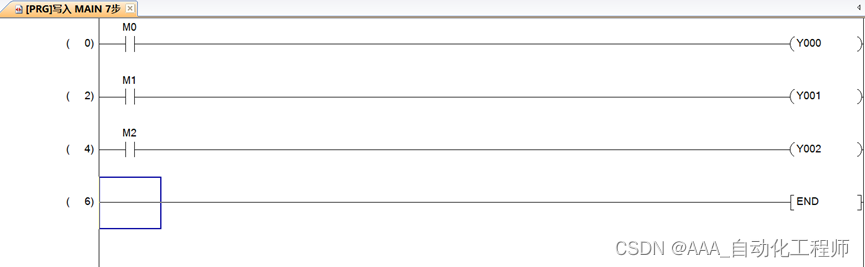

如下图所示，编写一段简单程序，
2

如下图所示，点击菜单栏中的“声明编辑”，
