三菱GXWorks2 程序仿真功能

GXWorks2软件，在没有硬件PLC的时候，可以应用软件自带的程序仿真功能，从而在一定程度上验证编程的正确性。

工具/原料

• 电脑一台

• GXWorks2软件

方法/步骤

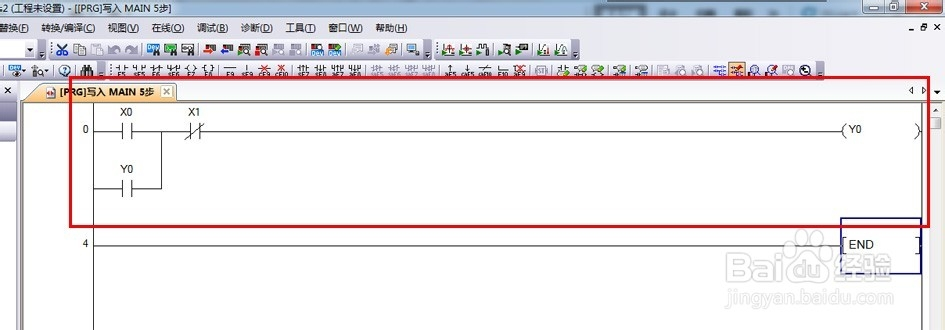

1. 打开GXWorks2软件，新建一个简单的工程，如图

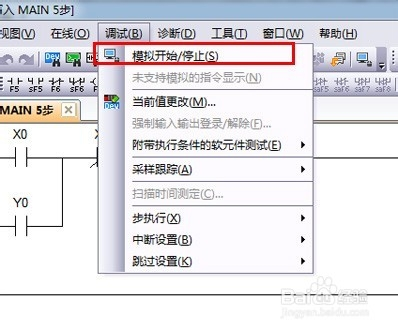

2. 单击工具栏上的“模拟开始/停止”按钮，或单击主菜单中“调试”-->“模拟开始/停止”选项

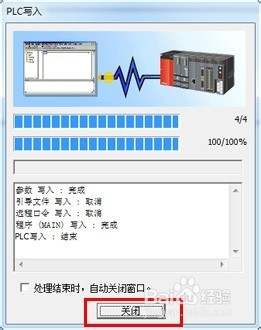

3. 弹出下面的窗口，等待写入完成后，单击“关闭”按钮

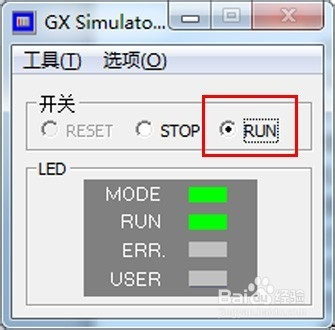

4. 这时会看到GX Simulator2窗口，如图，选择“RUN”或“STOP”选项可以启动或停止仿真，在GX Simulator2窗口中选择“RUN”

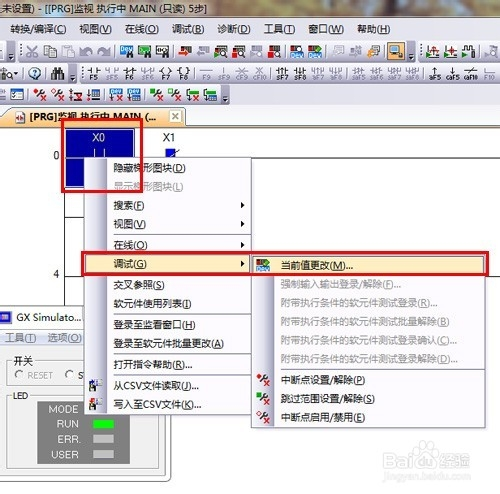

5. 在主窗口的“操作编辑区”中选择梯形图中软元件“X0”,单击鼠标右键，在右键菜单中选择“调试”-->“当前值更改”。

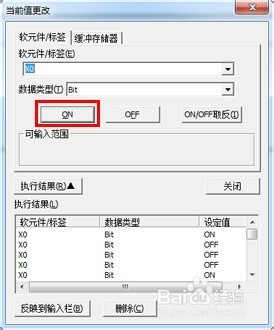

6. 在弹出的“当前值更改”窗口“on”按钮

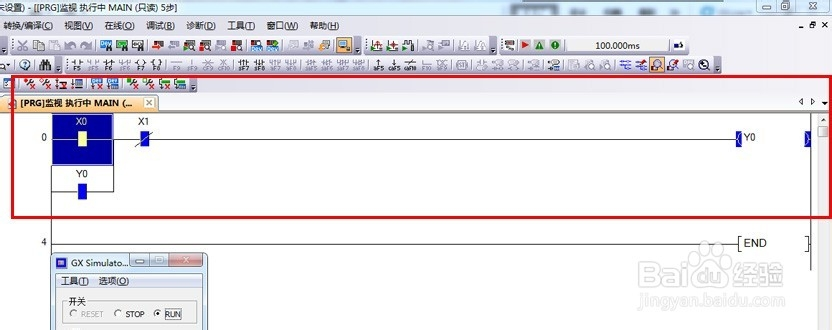

7. 可以看到“操作编辑区”中变化如图：



8. 如此我们就可以应用此仿真模式来进行工程调试，修改设计中的错误，达到预期设计的效果。
