在TIA博途中，当FC或FB块被多次调用时，通过添加数据类型、创建数据块以及在OB1中调用FC块，可以实现对单个块执行情况的监控。具体方法包括：定义接口变量，创建包含启动、停止、输出变量的数据类型，创建数据块并分配实例，然后在OB1中多次调用FC块。在PLC运行时，使用“打开并监视”功能，结合“更改调用环境”，可以选择并监控特定调用的FC或FB块的状态。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

TIA博途中FC或FB块被多次调用后，监控单个块执行情况的具体方法

0.1

本文以简单的电机启保停程序为例进行说明：

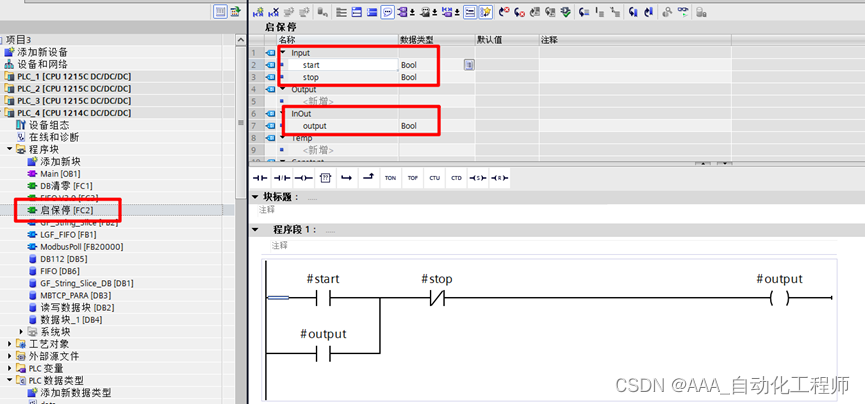

如下图所示，首先添加一个“启保停”FC块，定义块的接口变量，并编写梯形图程序，
1

如下图所示，在PLC数据类型中添加一个motorControl数据类型，其中包含start、stop、output变量，
2

如下图所示，添加一个数据块，并在数据块中添加2个变量motorControl1和motorControl2，数据类型为motorControl，
