本篇是《基于博途V15 西门子S7-1200 用程序状态监控与调试程序》后续篇,看懂本篇文章之前请大家关注我,然后查找相关文章,学习之后再学习此篇。也请专业领域的大神批评指正。
感谢大家关注与支持!
随着学习的深入,程序会变得越来越庞大,调试大程序将变得比较复杂,这时候就可以用监控表自定义来监控调试程序。
步骤
1.下载程序到仿真软件中 具体做法见《基于博途V15 西门子S7-1200 星三角启动仿真演示》
2.在电机控制-PLC_1-程序块-选中Main[OB1]
点击启用/禁用监视
具体见《基于博途V15 西门子S7-1200 用程序状态监控与调试程序》
3.在电机控制-PLC_1-监控与强制表-添加新监控表

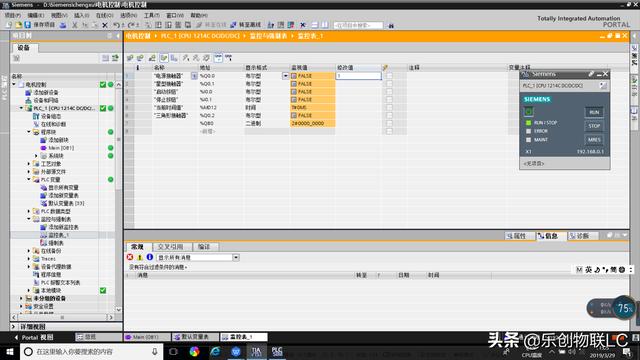

在监控表_1中添加监控与调试变量
可以从电机控制-PLC_1-PLC变量-默认变量表中复制
4.粘贴到监控表_1中

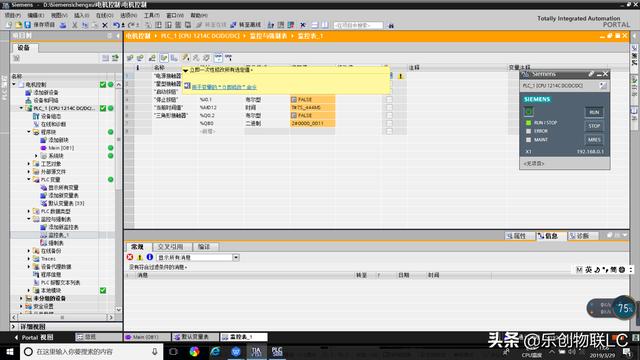

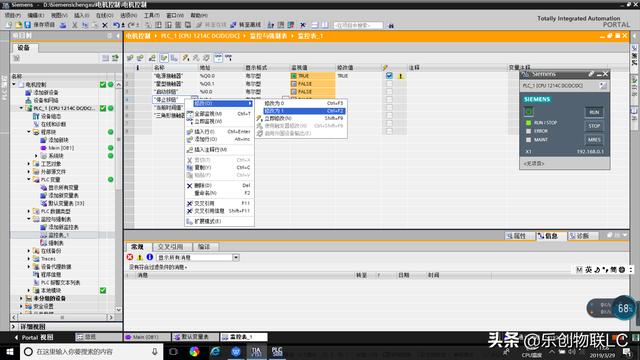

5.也可以自己添加 如 QB0 8个输出接触器从右到左依次代表Q0.0-Q0.7 点击全部监视
