华为交换机详细堆叠教程

华为堆叠讲解

众所周知华为分为如下堆叠:

iStack (Intelligent Stack)盒式交换机

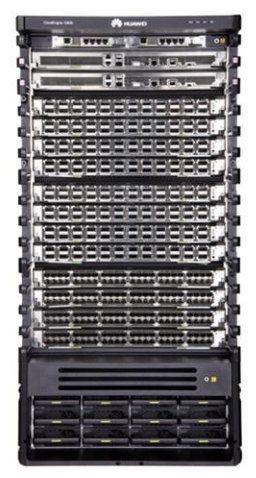

CSS（Cluster Switch System）框式交换机（集群）

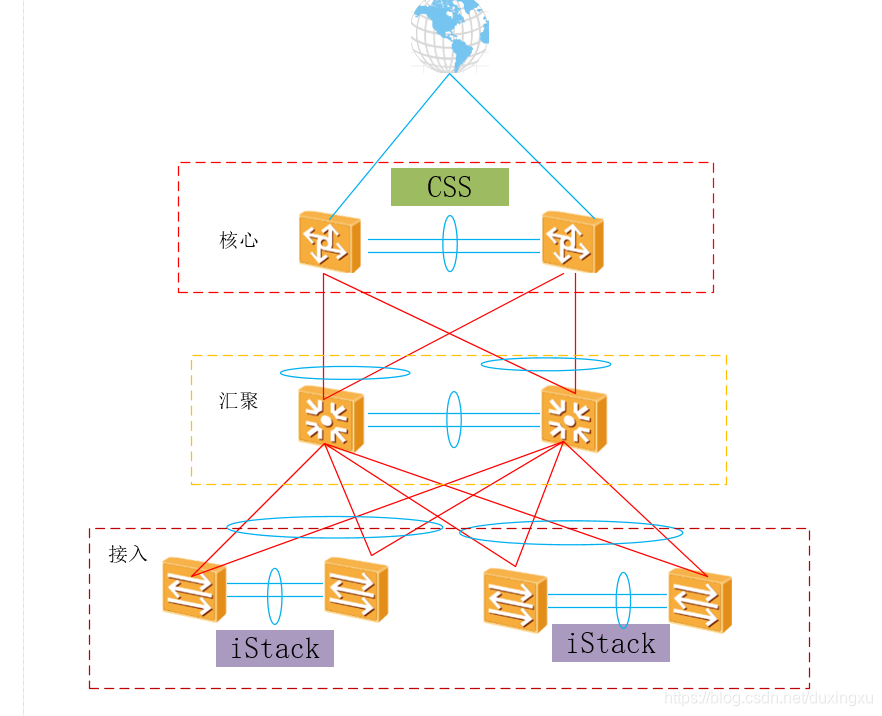

上图园区组网拓扑采用CSS+iStack+ETH-Trunk优点展现的淋淋尽致

1. 很明显的看到接入层——>汇聚层——>核心层均采用的堆叠技术，逻辑设备少，网络拓扑变的更加简化，打破二层环路，引起的广播风暴
2. 各种采用的ETH-Trunk（链路聚合技术）负载分担算法灵活，链路利用率大大提高
3. 堆叠技术+ETH-Trunk结合使用，各种物理设备形成双归接入组网，提高整网可靠性

深刻讲解iStack+CSS

iStack (Intelligent Stack）盒式堆叠，核心是指将多台支持堆叠的交换机组合在一起，从逻辑上组成一台交换设备

优势如下：

1. 高可靠性，堆叠系统多台成员交换机之间冗余备份；堆叠支持跨设备的链路聚合功能，实现跨设备的链路冗余备份。
2. 强大的网络扩展能力。通过增加成员交换机，可以轻松的扩展堆叠系统的端口数、带宽和处理能力；同时支持成员交换机热插拔，新加入的成员交换机自动同步主交换机的配置文件和系统软件版本。
3. 简化配置和管理。一方面，用户可以通过任何一台成员交换机登录堆叠系统，对堆叠系统所有成员交换机进行统一配置和管理；另一方面，堆叠形成后，不需要配置复杂的二层破环协议和三层保护倒换协议，简化了网络配置

iStack基本概述

角色
堆叠中所有的单台交换机都称为成员交换机，按照功能不同，可以分为三种角色：

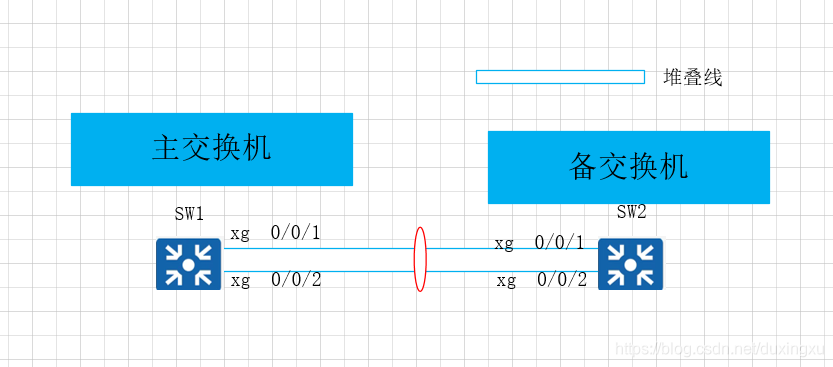

主交换机（Master）：负责管理整个堆叠。堆叠中只有一台主交换机。
备交换机（Standby）：是主交换机的备份交换机。当主交换机故障时，备交换机会接替原主交换机的所有业务。堆叠中只有一台备交换机。
从交换机（Slave）：主要用于业务转发，从交换机数量越多，堆叠系统的转发能力越强。除主交换机和备交换机外，堆叠中其他所有的成员交换机都是从交换机。
堆叠ID
即成员交换机的槽位号（Slot ID），用来标识和管理成员交换机，堆叠中所有成员交换机的堆叠ID都是唯一的。
堆叠优先级
堆叠优先级是成员交换机的一个属性，主要用于角色选举过程中确定成员交换机的角色，优先级值越大表示优先级越高，优先级越高当选为主交换机的可能性越大。

堆叠常见的组网形状

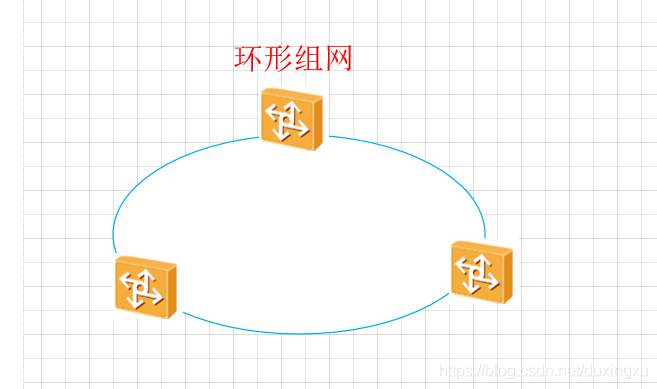

1.环形组网

优点：交换设备使用堆叠线缆全互联，高可用，不会因为一个节点而导致堆叠分裂（也是常用的）
缺点：费用高（业务口/或堆叠线）首尾需要有物理连接，不适合长距离堆叠。

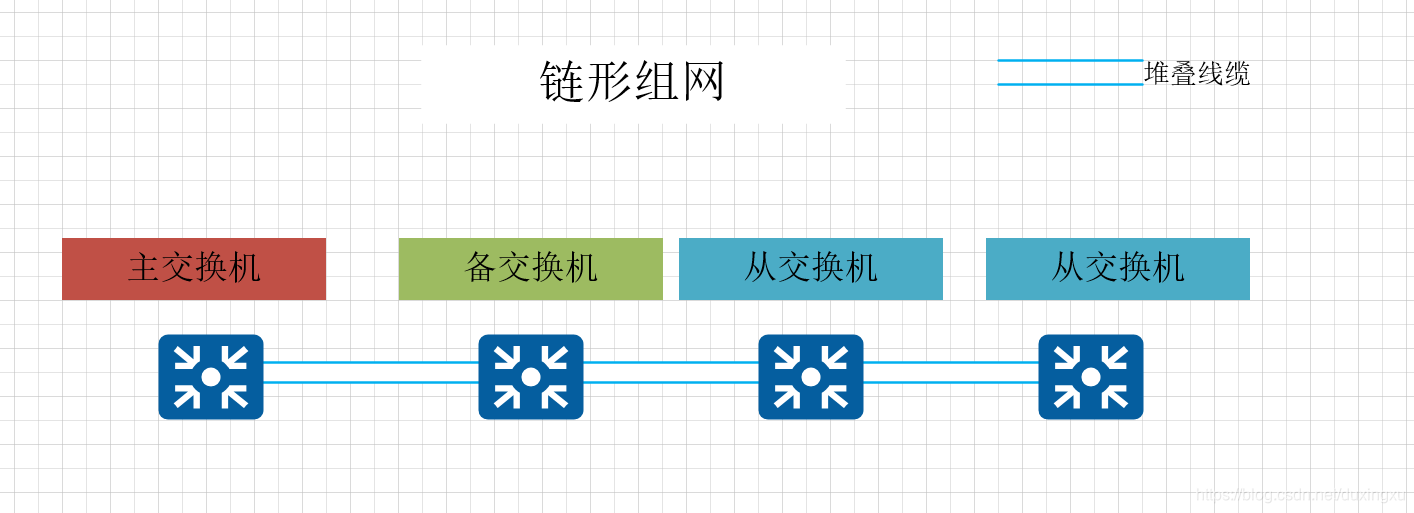

2.链状组网

优点：一般交换机之间在不同的机柜且距离较远则采用此组网形状
缺点：任何一个节点故障，都会导致堆叠分裂，从而影响业务

堆叠传输介质分为三种（双绞线不常用）

堆叠卡堆叠（不会占用业务口）

专用堆叠卡线缆

优点：比起业务口堆叠更加可靠，不需要人为配置堆叠，即可完成
缺点：安装费时

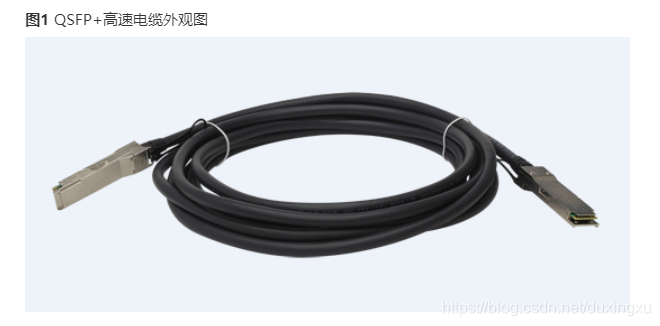

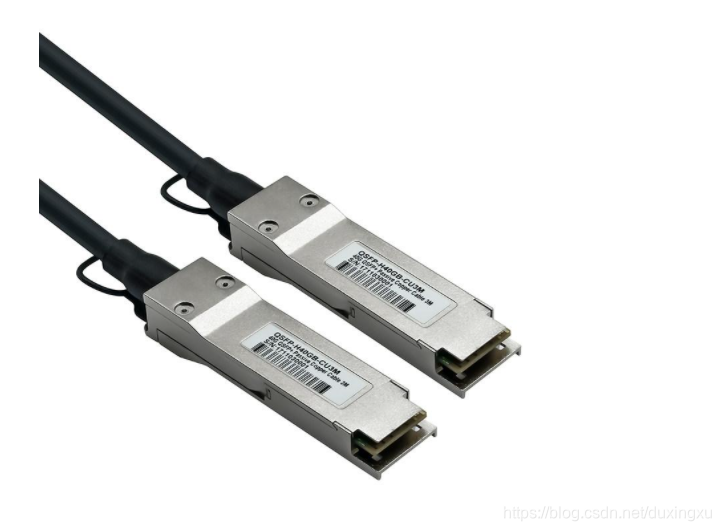

业务口堆叠专用线缆（或光纤）

优点：不用安装堆叠卡，减少人工
缺点：可靠性不如堆叠卡，需要人为配置堆叠参数

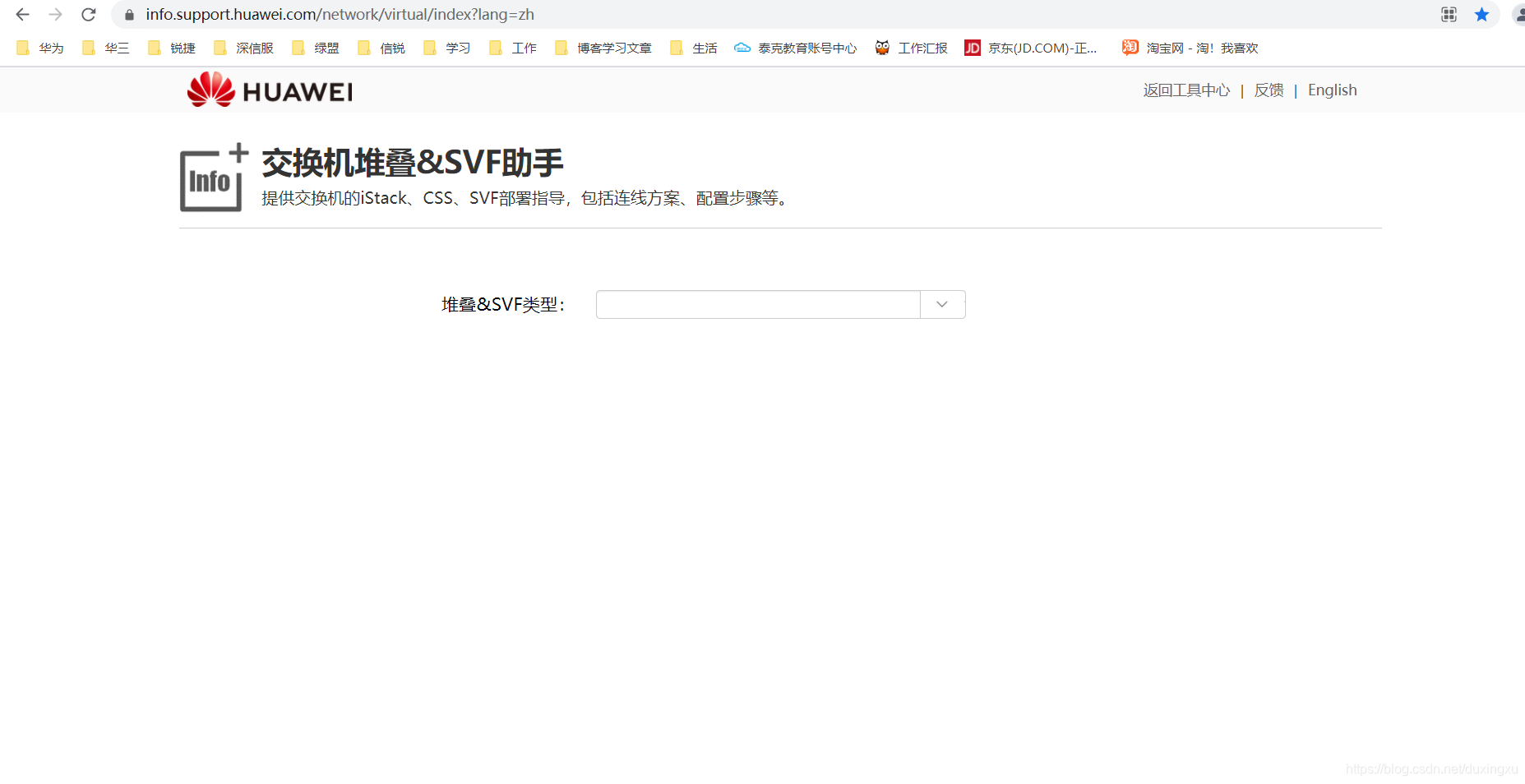

（大部分为1u设备）最大可支持16台堆叠，设备能否支持堆叠可使用华为堆叠助手查询。

https://info.support.huawei.com/network/virtual/index?lang=zh
