H3C的IRF（堆叠）配置实例（详细步骤）

---

前言

IRF（Intelligent Resilient Framework，智能弹性架构）是H3C自主研发的软件虚拟化堆叠技术。它的核心思想是将多台设备通过IRF物理端口连接在一起，进行必要的配置后，虚拟化成一台“分布式设备”。使用这种虚拟化技术可以实现多台设备的协同工作、统一管理和不间断维护。

---

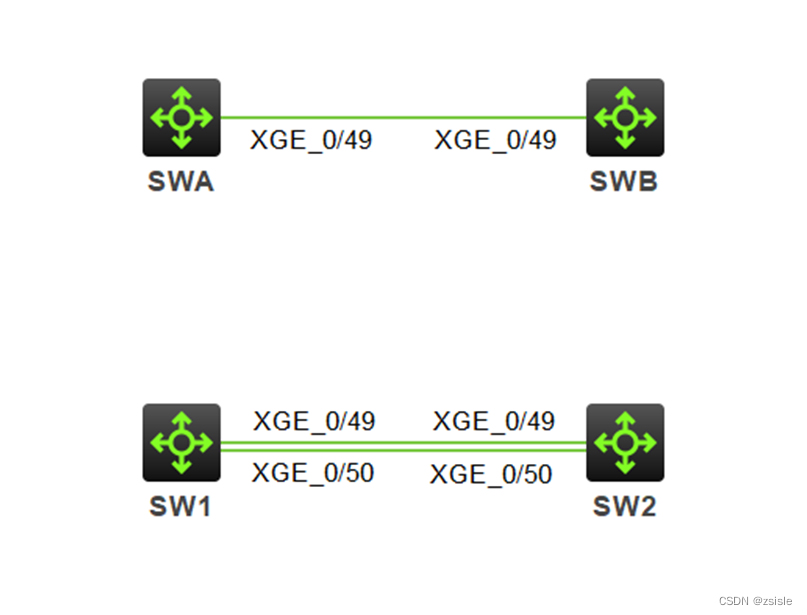

一、拓扑图及说明

本拓扑用HCL模拟器搭建。
IRF（堆叠）可单线或双线（三台设备以上可以环形做IRF）连接配置，为防止线路故障导致设备分裂，一般建议采取双线（或者环线）连接做IRF（可用堆叠线或者普通光纤线作堆叠）。
把两台物理设备通过IRF配置成一台逻辑设备，以实现设备的整合冗余。

二、IRF配置步骤

配置以双线连接为例，注意配置步骤不能颠倒。
SW1配置：
1.将设备优先级调整为32（1-32），确保该设备被选举为Master（主设备），若不需要指定主设备，此步骤可以略过。

[SW1]irf member 1 priority 32

2.关闭要加入的IRF的物理端口。

[SW1]interface Ten-G1/0/49
[SW1-Ten-GigabitEthernet1/0/49]shutdown
[SW1]interface Ten-G1/0/50
[SW1-Ten-GigabitEthernet1/0/50
