LTE RLC 的三种工作模式（TM. UM. AM）

三种工作模式

RLC层介于PDCP层和MAC层之间，对PDCP层的PDU数据进行处理成SDU，然后交给MAC层，提供以下功能：

• 分段、串联和重组RLC SDU，RLC可能把多个PDCP的PDU组合到一个SDU里传输；（UM,AM）
• 对接收到的RLC SDU进行重排序；（UM,AM）
• 通过ARQ进行纠错处理；（仅AM）
• 过滤接收到的RLC SDU的重复包，重复包是重传引起的；（仅AM）
• 重分段，对重传包可能重新分段。（仅AM）

RLC针对不同类型的数据RLC提供了三种工作模式：

• TM，transport mode，透传模式，RLC不处理数据，直接给到MAC，因此处理最简单，效率最高；
• UM，不可靠模式，RLC不做重传ARQ处理。
• AM ，可靠模式，RLC提供全功能处理，由于有重传，效率最低。

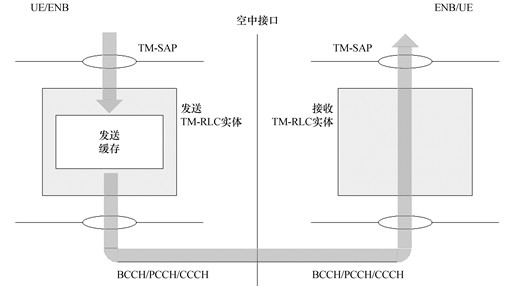

TM处理流程

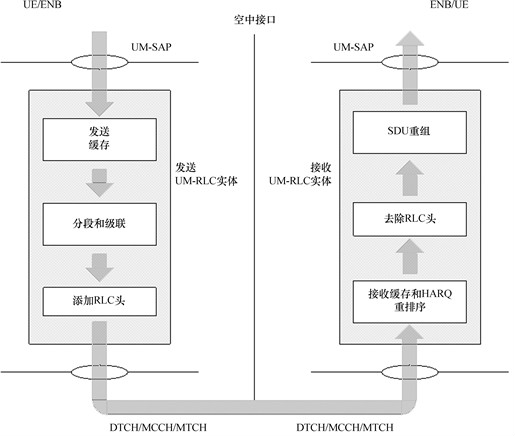

UM处理流程

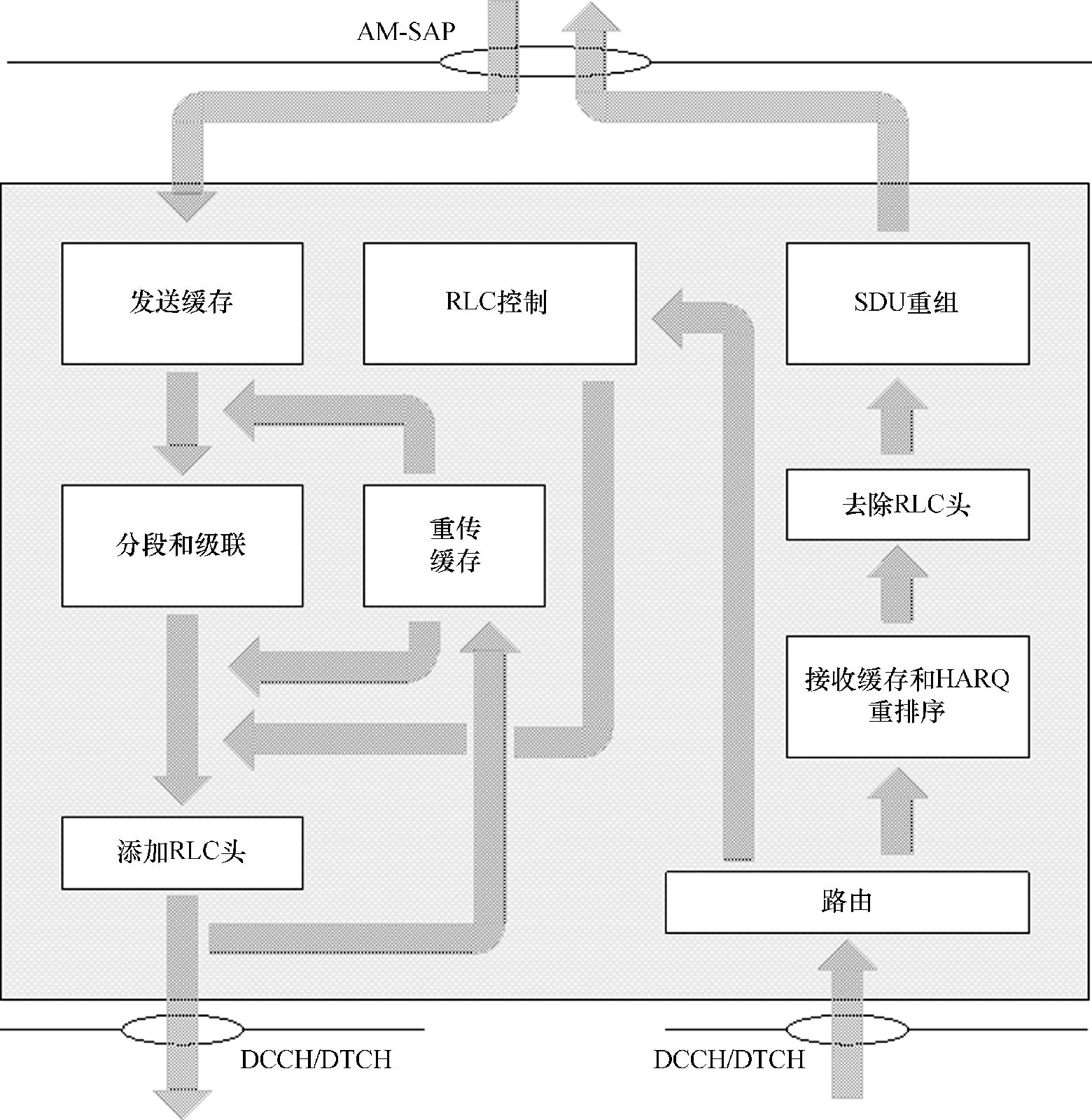

AM处理流程

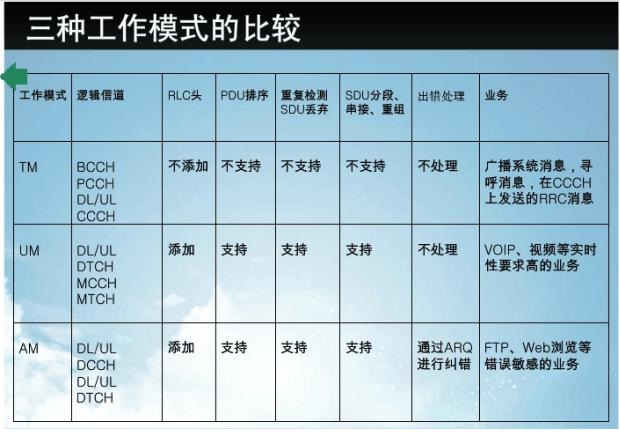

三种工作模式的比较如下图：

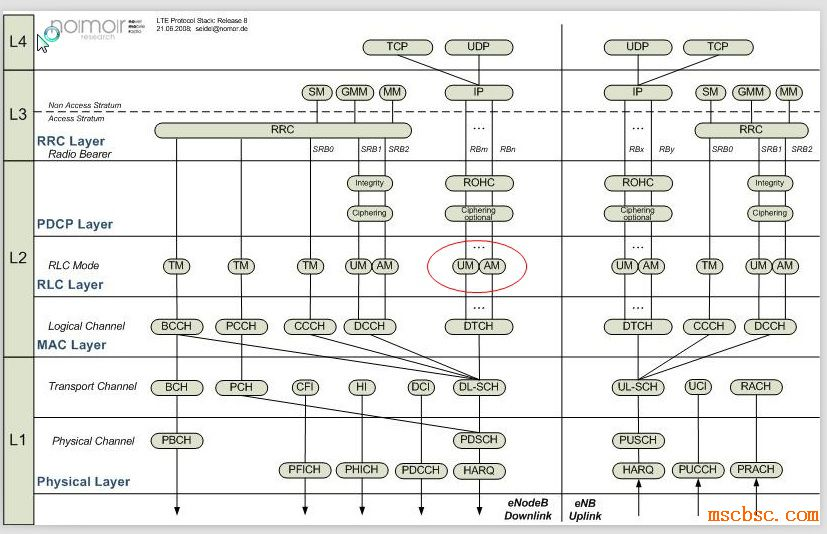

TM只用来承载部分信令，用于传SRB0，寻呼，和广播消息。因此业务面数据在RLC层可以工作在TM/AM或UM模式，而用户面只能工作在AM或UM模式，下图是各种上行、下行数据在LTE各层的关系：



参考文档

3GPP 25.332  《Radio Link Control (RLC) protocol specification》
