安规电容介绍：X电容、Y电容

电源线上的噪声和EMI干扰多而复杂，必须用电容器将它们滤除。在交流电源输入端，一般需要增加3个安规电容器（Safety Capacitor）来抑制EMI传导干扰，这些电容失效后不会导致电击，不危及人身安全。

根据IEC 60384-14要求，安规电容器分为X电容及Y电容，分别对差模，共模干扰起滤波作用。其中，X电容跨于电力线两线（L-N）之间，Y电容分别跨接在电力线两线和地之间（L-E，N-E），X电容和Y电容仅表示使用位置，并不代表电容器的材质。

中国国家标准对于交流电力系统规定的绝缘耐压试验有：①短时（1 分钟）工频耐压试验；②长时间工频耐压试验；③直流耐压试验；④操作冲击波耐压试验；⑤雷电冲击波耐压试验。并且规定3～220kv电工设备在工频运行电压、暂时过电压和操作过电压下的绝缘性能，一般用短时工频耐压试验予以检验，可不进行操作冲击试验。对330～500kv的电工设备，需用操作冲击试验检验操作过电压下的绝缘性能。长时间工频耐压试验是针对电工设备内绝缘劣化和外绝缘污秽的情况而进行的一种试验检验。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。因为安规标准规定，当正在工作中的机器电源线被拔掉时，在两秒钟内，电源线插头两端带电的电压（或对地电位）必须小于原来额定工作电压的30%。

X电容及连接位置

X电容连接的位置比较关键，比较注重耐压等级，在电容值上没有定限制值。X电容的容值允许比Y电容的容值大，但此时必须在X电容的两端并联一个安全电阻，用于防止电源线拔插时，由于该电容的充放电过程而致电源线插头长时间带电。

作为安全电容之一，X电容必须取得安全检测机构的认证，一般都标有安全认证标志和耐压AC250V或AC275V字样。

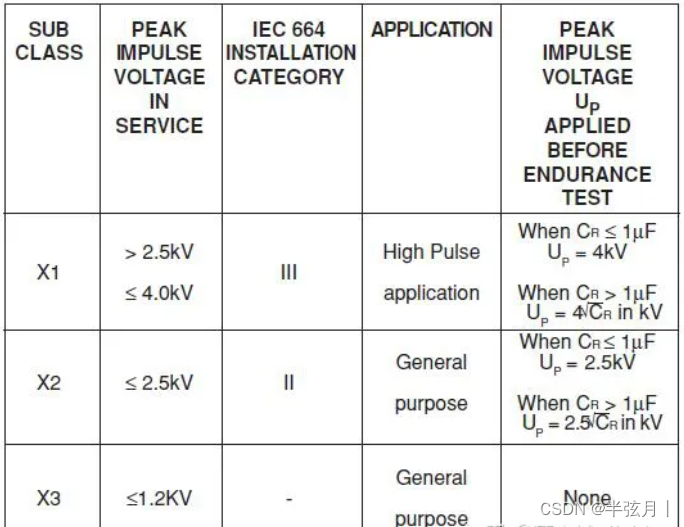

按脉冲电压，X电容可分为X1、X2、X3。其中，X1耐脉冲电压大于2.5kV，小于等于4kV；X2耐脉冲电压小于等于2.5kV；X3耐脉冲电压小于等于1.2kV。一分钟工频耐压需查阅对应电容规格书。

通常，X电容多选用纹波电流比较大的聚脂薄膜类电容。这种类型的电容体积较大，但其允许瞬间充放电的电流也很大，而其内阻相应较小。

Y电容及连接位置

Y电容一般成对出现，连接于火线与地线，以及零线于地线之间，可有效滤除10~200MHz之间的共模信号,改善电磁兼容性。由于涉及到漏电安全问题，Y电容注重绝缘等级，必须符合相关安全标准，以防引起电子设备漏电或机壳带电，否则容易危及人身安全及生命。

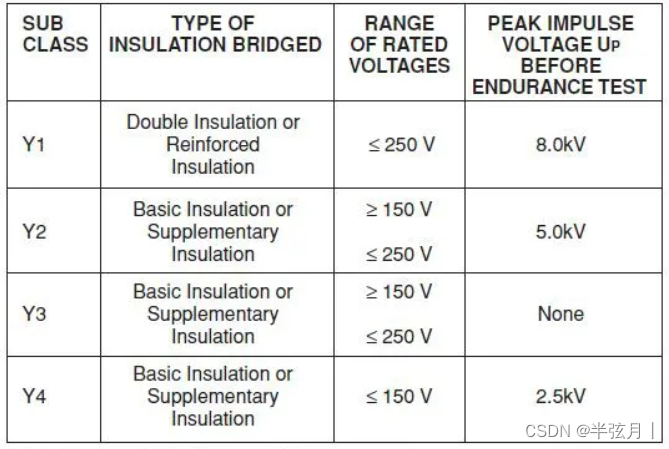

按绝缘等级，Y电容分为Y1、Y2、Y3、Y4。

Y1电容属于双重绝缘或者说加强绝缘；
Y2电容属于基本绝缘或附加绝缘。

其中，Y1耐峰值脉冲电压大于8kV，Y2耐峰值脉冲电压大于5kV，Y3耐峰值脉冲电压n/a，Y4耐峰值脉冲电压大于2.5kV。

针对一分钟的工频耐压，Y1可以达到4000VAC, Y2可以达到2600VAC。

两个Y电容都属于安全电容，要求电容值不能偏大，耐压必须较高。一般情况下，工作在亚热带的机器，要求对地漏电电流不能超过0.7mA，工作在温带机器，要求对地漏电电流不能超过0.35mA。因此，Y电容的总容量一般都不能超过4700PF（472）。

Y电容的电容量必须受到限制，这样就可在额定频率及额定电压作用下，有效控制流过的漏电流大小及其对系统EMC性能的影响。

GJB151规定，Y电容的容量应不大于0.1uF。除符合相应的电网电压耐压外，还要求Y电容在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，这对保护人身安全具有重要意义。

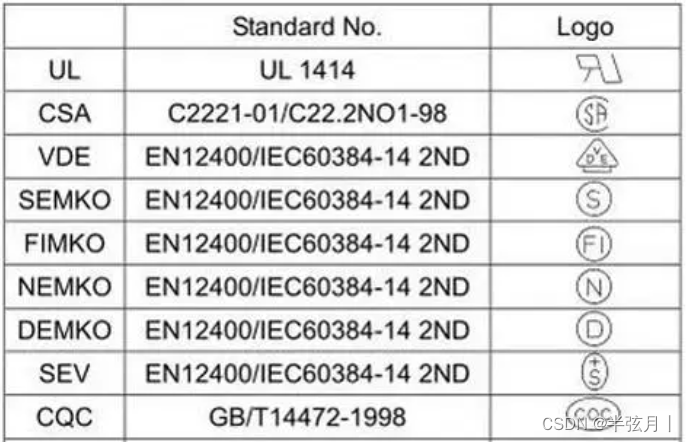

同样，Y电容也必须取得安全检测机构的认证。Y电容外观多为橙色或蓝色，一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

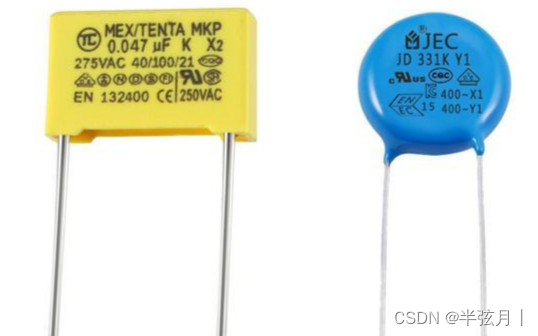

由于各国的安规标准有一些差别，厂家生产的安规电容必须满足使用国的安规标准需求。一个安规电容可以满足Y电容要求，也有可以同时满足X电容要求，有些安规电容就带有X1Y1、X1Y2之类的标注。
