X电容（差模电容）和Y电容（共模电容）简介

性质：X电容和Y电容多应用于开关电源当中,都属于安规电容。安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

X电容：

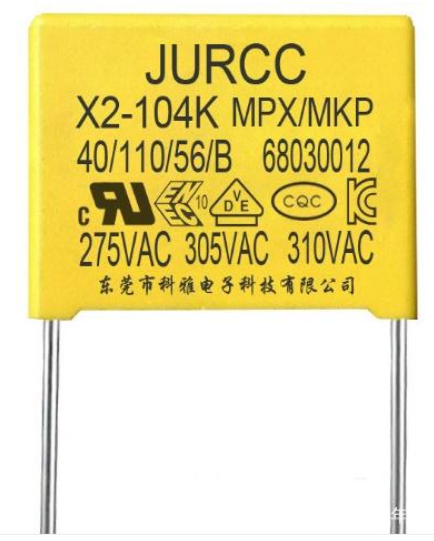

外观容值：多是黄色、方形，uF级别的电容。
作用：X电容主要用于抑制差模干扰。
位置：接在火线零线之间。

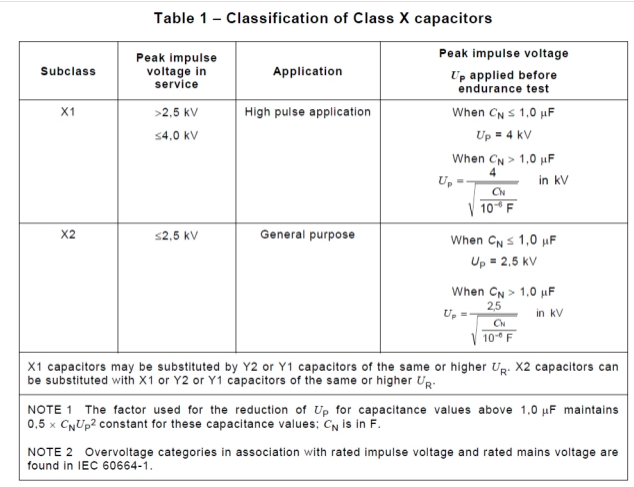

分类：X1/X2/X3
X1:耐高压大于2.5 kV, 小于等于4 kV
X2:耐高压小于等于2.5 kV,
X3:耐高压小于等于1.2 kV
PS:1.各行业中用X3的安规电容比较少，一般都选用X2的标准

Y电容：

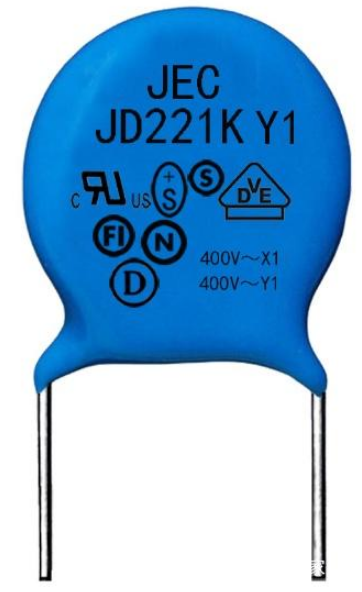

外观容值：多是蓝色、扁圆形，nF级别的电容。出于对漏电流的考虑，一般Y电容不会大于4700pF。
作用：Y电容主要用于抑制共模干扰。
位置：接在火线和地；零线和地之间。

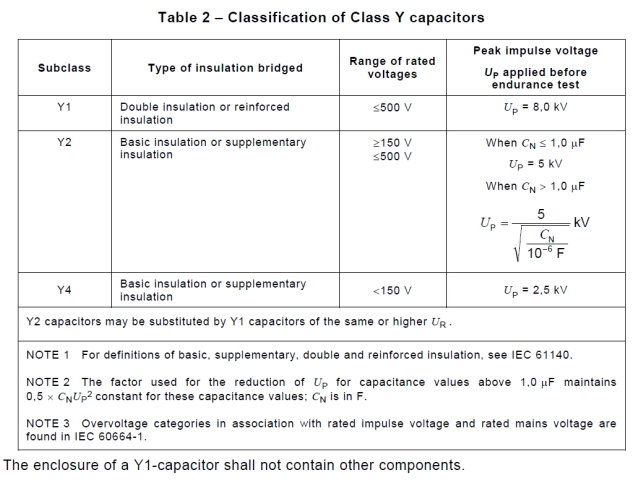

分类：Y1/Y2/Y3/Y4
Y1：额定电压小于等于500VAC,峰值电压等于8 kV,实验电压4000VAC。
Y2：额定电压为150VAC-500VAC,峰值电压等于5 kV,实验电压1500VAC。
Y3：耐高压n/a,已被替代。
Y4：额定电压小于150VAC,峰值电压等于2.5 kV,实验电压未知。
