一、使用官方pro工程示例进行动态库的创建

二、使用官方pro工程示例进行lib库调用

三、自己建立工程调用lib文件

一、使用官方pro工程示例进行动态库的创建

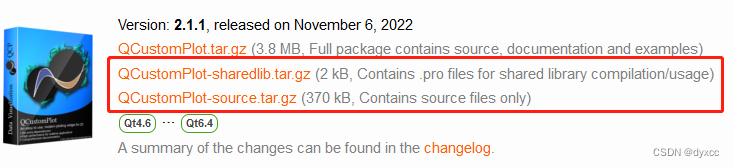

首先登录QCustomPlot绘图控件的官方网址：Qt Plotting Widget QCustomPlot - Introduction，去下载共享库的工程文件、调用测试文件，以及源码文件，如下图所示的两个文件包。

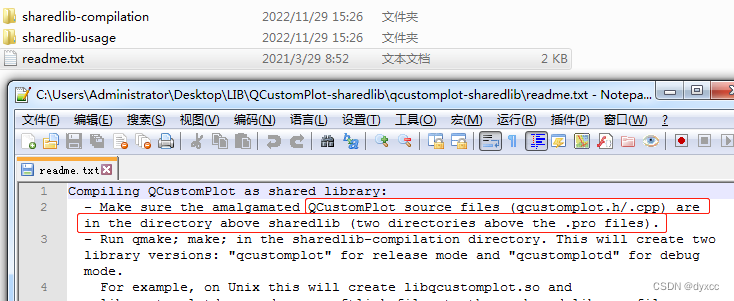

下载完成后放在一个文件夹内，如LIB文件夹，并分别解压。根据文件夹内的readme文件提示，需要将源码放置在工程文件的上级的上级目录。

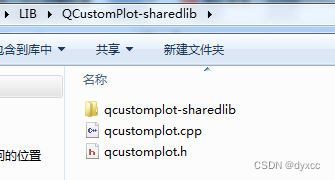

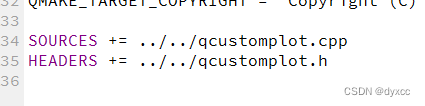

将另一个源码压缩包解压后的源码文件拷贝至要求的文件目录内（源码放置在工程文件的上级的上级目录）。打开工程文件的内容，可以看到默认的路径要求。

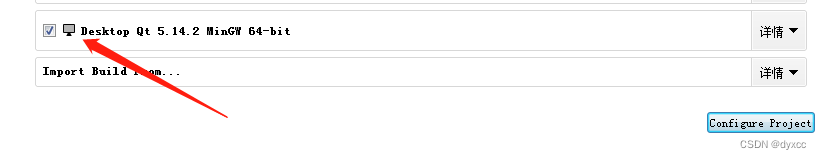

打开工程文件 sharedlib-compilation.pro，并选择MinGW编译器。

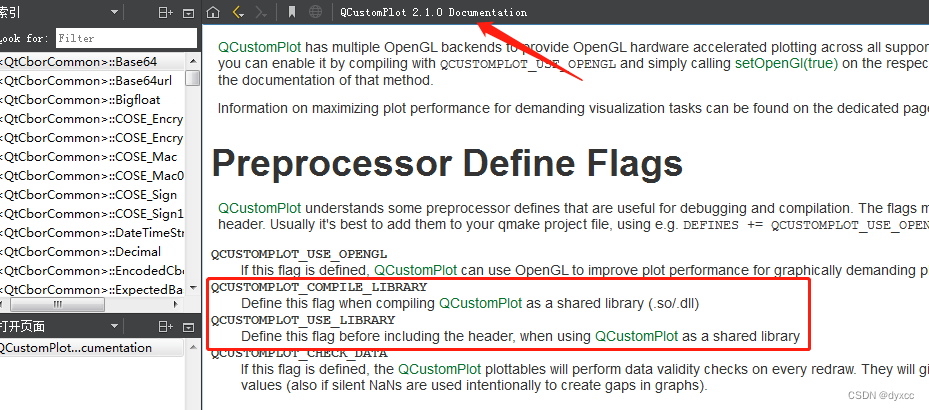

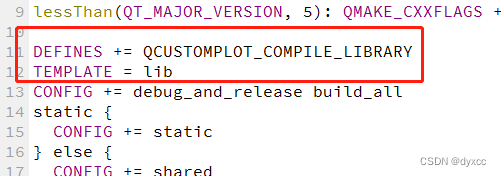

工程文件内的其它信息，DEFINES += QCUSTOMPLOT_COMPILE_LIBRARY。从官方的说明文档中也可以看见宏定义要求。

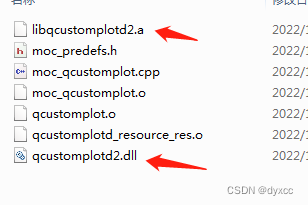

本工程文件官方已经全部设置好，现在开始编译生成.a 和 dll文件。

二、使用官方pro工程示例进行lib库调用

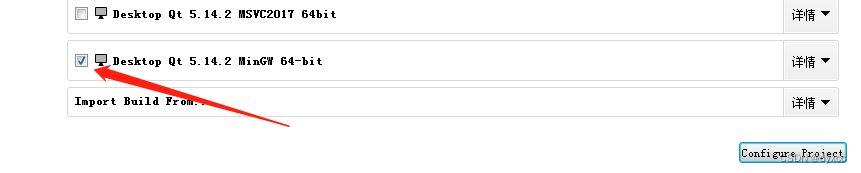

进入sharedlib-usage文件夹，打开sharedlib-usage工程目录，同样选择minGW编译器，

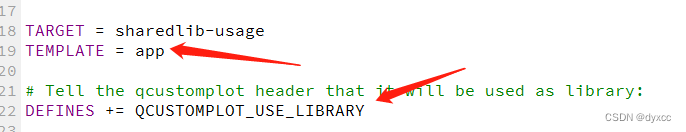

打开pro工程文件内容，可以看见宏定义为DEFINES += QCUSTOMPLOT_USE_LIBRARY，该工程是app工程非lib工程。

在工程目录新建lib文件，并将第一节生成的文件拷贝至文件夹内备用。

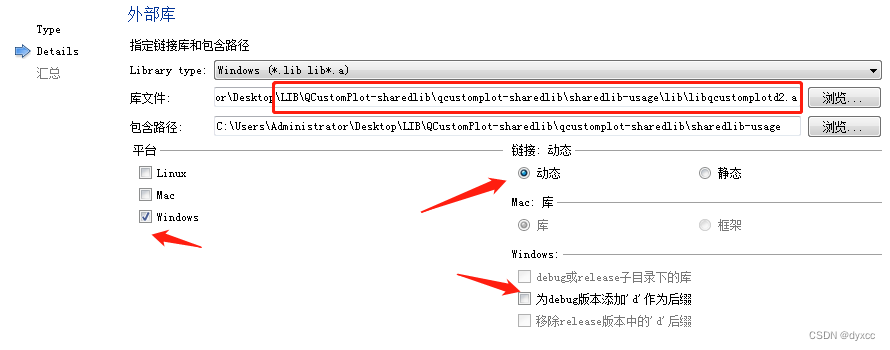

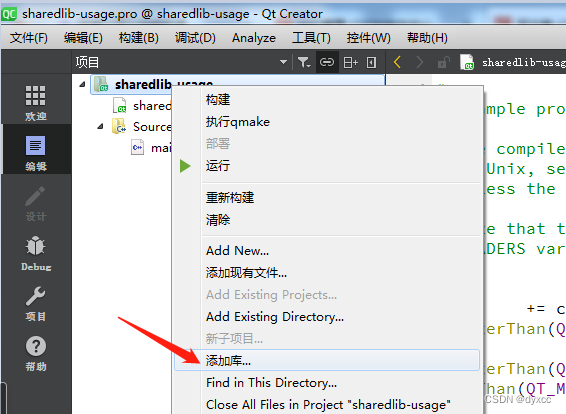

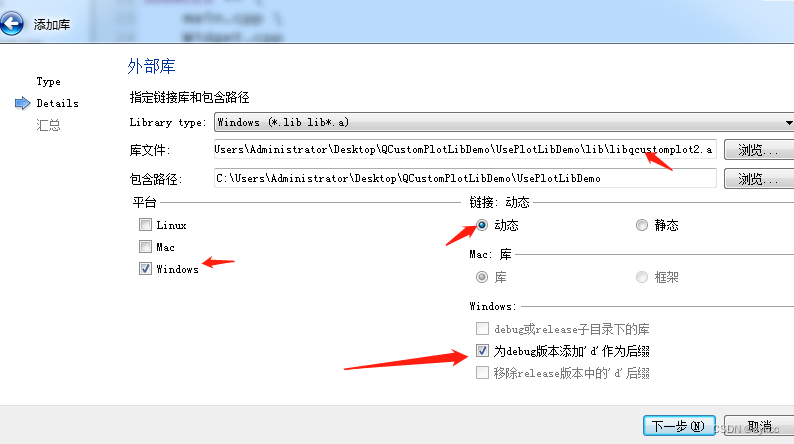

在工程内添加lib文件，并选择“外部库”。

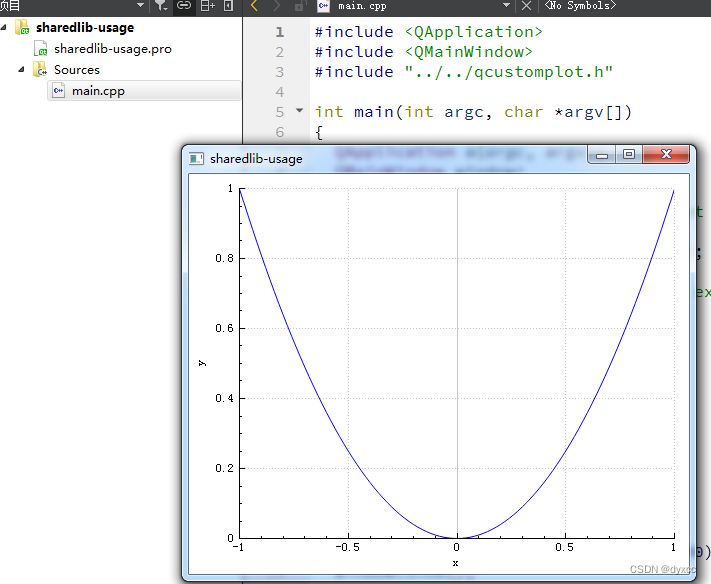

现在开始编译，注意在debug模式下，因为第一节生成的dll文件为debug文件，运行效果如下。

三、自己建立工程调用lib文件

注意的地方。

（1）在工程文件中添加宏定义，DEFINES += QCUSTOMPLOT_USE_LIBRARY

（2）在工程文件中添加 QT += printsupport

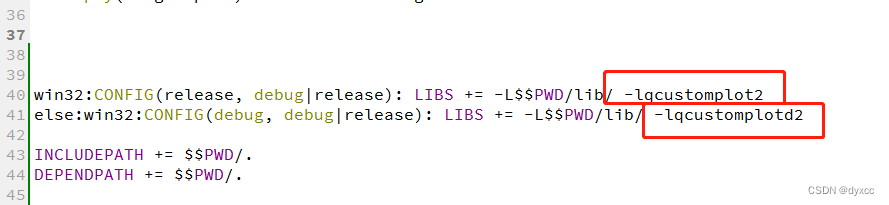

（3）添加库路径。

（4）拷贝库的头文件到工程目录，include头文件，注意路径。注意是隐式调用，不要在项目中 “添加已存在文件”的方式引入库头文件，否则会报错。 error: definition of static data member 'QCPPainter::staticMetaObject' of dllimport'd class

pro工程文件内容参考：

QT       += core gui

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets

QT +=  printsupport

CONFIG += c++11

# The following define makes your compiler emit warnings if you use
# any Qt feature that has been marked deprecated (the exact warnings
# depend on your compiler). Please consult the documentation of the
# deprecated API in order to know how to port your code away from it.
DEFINES += QT_DEPRECATED_WARNINGS

DEFINES += QCUSTOMPLOT_USE_LIBRARY

# You can also make your code fail to compile if it uses deprecated APIs.
# In order to do so, uncomment the following line.
# You can also select to disable deprecated APIs only up to a certain version of Qt.
#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000    # disables all the APIs deprecated before Qt 6.0.0

SOURCES += \
    main.cpp \
    Widget.cpp

HEADERS += \
    Widget.h

FORMS += \
    Widget.ui

# Default rules for deployment.
qnx: target.path = /tmp/$${TARGET}/bin
else: unix:!android: target.path = /opt/$${TARGET}/bin
!isEmpty(target.path): INSTALLS += target




win32:CONFIG(release, debug|release): LIBS += -L$$PWD/lib/ -lqcustomplot2
else:win32:CONFIG(debug, debug|release): LIBS += -L$$PWD/lib/ -lqcustomplotd2

INCLUDEPATH += $$PWD/.
DEPENDPATH += $$PWD/.

cpp文件内容：

#include "Widget.h"
#include "ui_Widget.h"
#include <qcustomplot.h>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QCustomPlot *customPlot =  ui->customPlot;
    // create plot (from quadratic plot example):
    QVector<double> x(101), y(101);
    for (int i=0; i<101; ++i)
    {
      x[i] = i/50.0 - 1;
      y[i] = x[i]*x[i];
    }
    customPlot->addGraph();
    customPlot->graph(0)->setData(x, y);
    customPlot->xAxis->setLabel("x");
    customPlot->yAxis->setLabel("y");
    customPlot->rescaleAxes();
}

Widget::~Widget()
{
    delete ui;
}

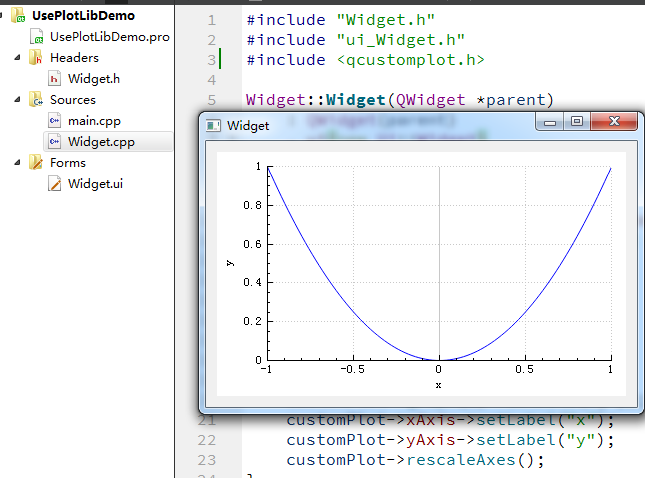

效果图如下：
