eNSP实验案例1-基于eNSP的XX银行组网设计【可做毕业设计】

银行网络需求分析

【整体实验和拓扑图代码及论文都有】
【V的151-2221-2017测试成功，自动获取即可】

1. 本次课程设计主要设计一个大约60人的银行内部局域网建设，分为若干部门，包括技术部、管理部、银行前台、行长办公室、财务部等依次划分VLAN10,20,30,40,50。
2. 总行在A地区，设置分行在B地区，分行主要技术部和银行前台
3. 公司总部设置了1台WEB服务器，1台DNS服务器。其中WEB服务器域名为www.YinHang.com，需要互联网中所有人都可以访问到。
4. 银行局域网的出口为了保证内网网络的安全，银行的内网出口设置防火墙一台，用来隔离内网和外网使用。
5. 为了保证内网网络不出现环路，我用生成树技术进行破环处理，保证内网用户网关冗余，用VRRP（虚拟路由冗余协议）组网方式进行。

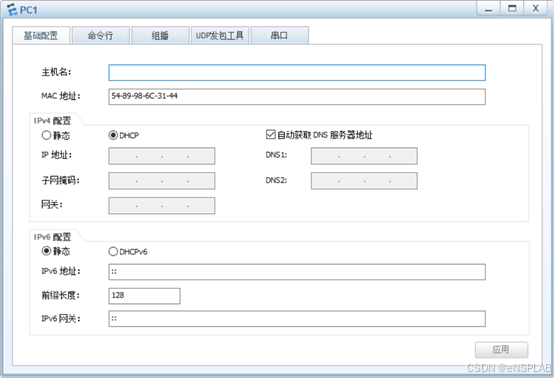

6. 由于银行网络未配置DHCP服务器，所以我采用银行汇聚交换机作为DHCP服务器，终端设备作为client端设备，使得内网中每一台主机（除服务器外）都能自动获取IP地址。
7. 内网配置OSPF（动态路由）协议实现全网互通，将汇聚交换机和防火墙之间运行OSPF路由协议，防火墙内网口可以学习到内网终端ip地址段，通过OSPF路由协议实现。内网服务器可以学习一个OSPF外部的默认路由，实现访问公网地址。

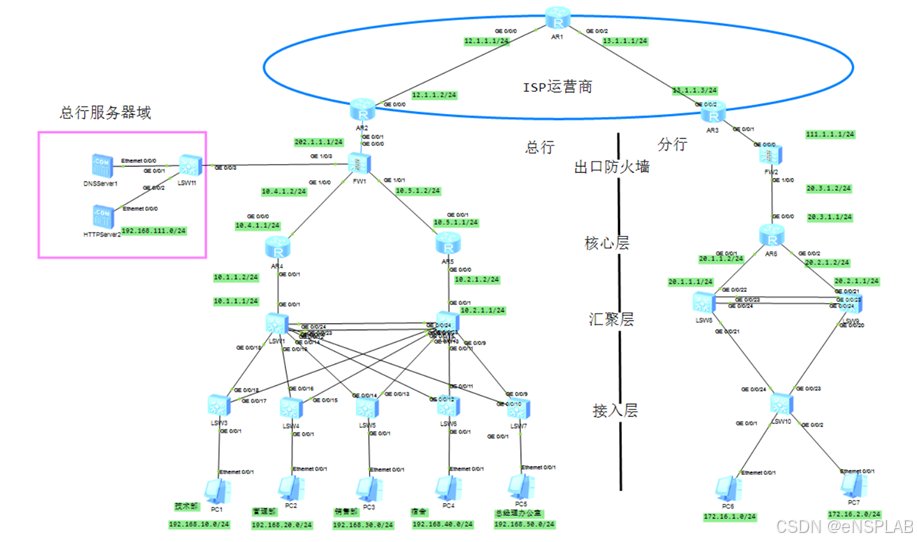

银行网络拓扑图

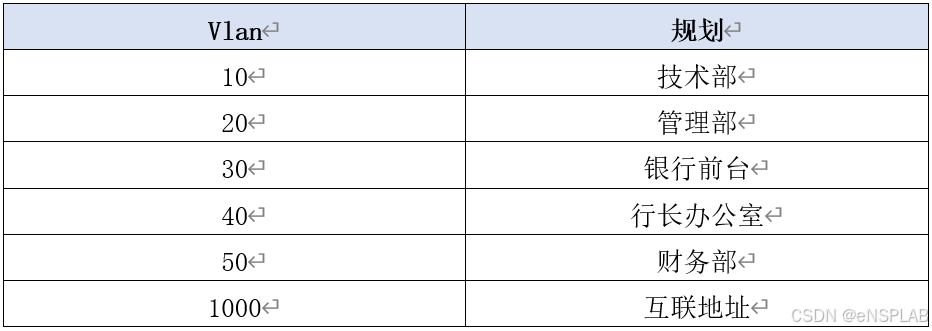

vlan划分

IP地址划分

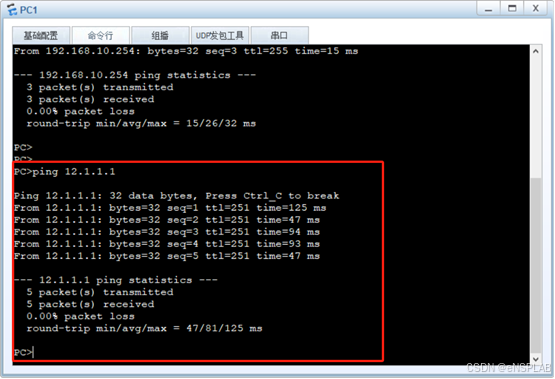

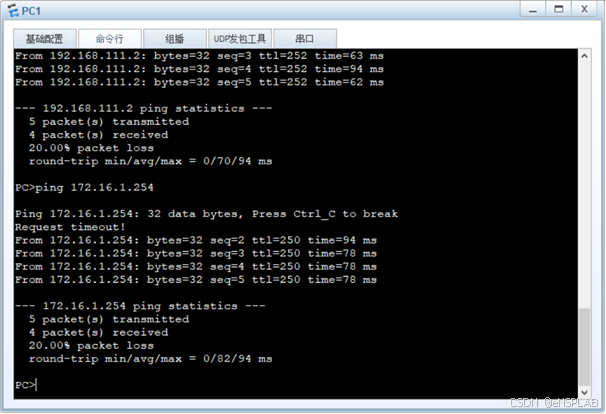

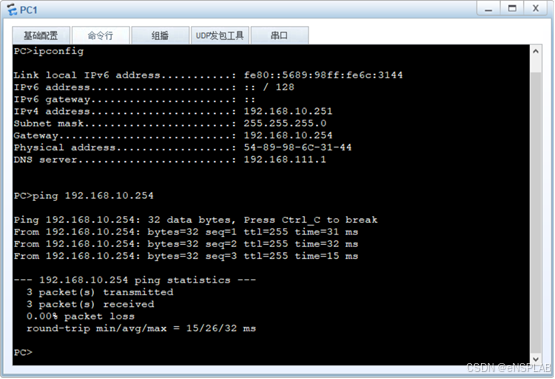

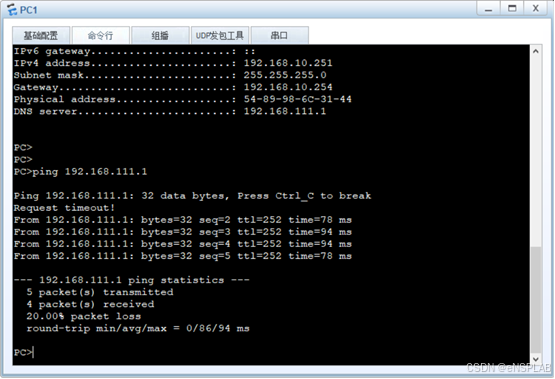

验证
