为什么Ceph需要iSCSI？

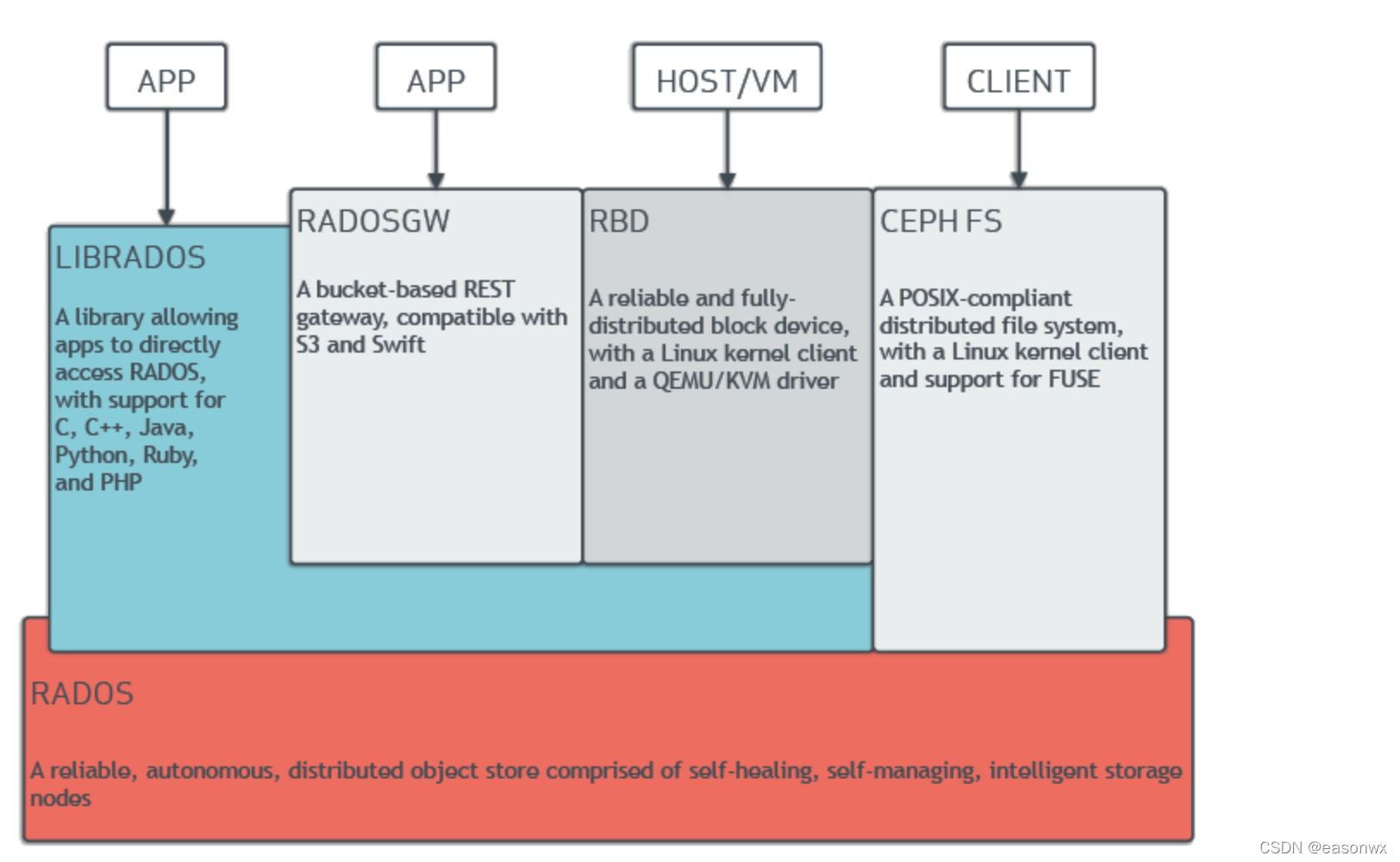

Ceph官方https://docs.ceph.com/en/pacific/architecture/给出的基本架构如下图所示：
在这里插入图片描述

RADOS：为Ceph的核心，是Ceph最底层架构。具有可靠、分布式等特性，提供ceph系统高可靠、高可拓展、高性能。用户数据最终通过这一层来存储数据到磁盘。
LIBRADOS：为RADOS层的上一层，LIBRADOS是一个库，它允许应用程序通过访问该库来与RADOS系统进行交互，支持多种编程语言，比如C、C++、Python、Ruby和PHP等。
RADOSGW + RBD + CEPH FS：为上层应用提供三种不同的接口。
- RADOSGW：提供了两种类型的API，一种是和AWS的S3接口兼容的API，另一种是和OpenStack的Swift对象接口兼容的API。
- RBD：通过librbd库提供了块存储访问接口。RBD通过Linux内核客户端和QEMU/KVM驱动来提供一个分布式的块设备。它可以为虚拟机提供虚拟磁盘，或者通过内核映射为物理主机提供磁盘空间。
- CEPH FS：目前提供两种接口，一种是标准的posix接口，另一种通过libcephfs库提供文件系统访问接口。文件系统的元数据服务器MDS用于提供元数据访问。数据直接通过librados库访问。

Ceph虽然提供了RBD、RGW、CephFS三种应用服务，可以支持大部分应用场景和需求，但一部分特定场景仍需要解决。

兼容性：基于IP/FC-SAN的遗留应用程序需要，这些应用程序针对VMware（70%+），Hyperv，Xen等。
高级特性：（1）Multipath & load balance (Active/Active)，（2）VMware VAAI (vStorage APIs for Array Integration)，（3）Windows ODX (Offloaded Data Transfer)。

局限原因：上述场景需要提供块接口支持，而RBD虽然有librbd和KRBD两种方式，但仍有如下限制。

Librbd用户态接口，普通应用不能直接使用，需要适配Librbd提供的接口，客户经常用到的VMWare EXSi、Windows/Solaris操作系统是无法直接对接librbd，导致兼容性上的局限。
KRBD通过rbd map方式将image在客户端映射成本地块设备，虽然在兼容性上有提高，但只能部署在linux高内核版本系统，上面兼容性部分场景仍无法满足。
Multipath等高级特性也无法直接对接rbd image，但KRBD在不同客户端映射的本地块设备也是不同的wwn，因此也无法支持。
