mermaid常见语法汇总记录（不断更新）

快速回忆

要点1：

```mermaid
	%% 这是注释，需要>，label用[""],换行用\n
	flowchart LR
	a --> b
	b["a\na2"] --> c["c"]
	```

要点2：

```mermaid
	flowchart LR
	A-- This is the text! ---B
	```

细节

---
title: Node
---

#方向 LR TD
flowchart LR

# 标签内换行 </br>
a --> b["abc</br>def">

# 注释
%%

# 长方形
id1[This is the text in the box]

# 注释
A-- This is the text! ---B

# 虚线
A -.-> B

# 线段注释
A-->|text|B

# 框图
subgraph one
    a1-->a2
end

# 注释
a --> b["abc"]

# 颜色
开头统一注释
classDef color_01_red fill:#f96
使用：
a --> b:::color_01_red

:::相当于成员，设置颜色属性

参考：https://mermaid.js.org/syntax/flowchart.html

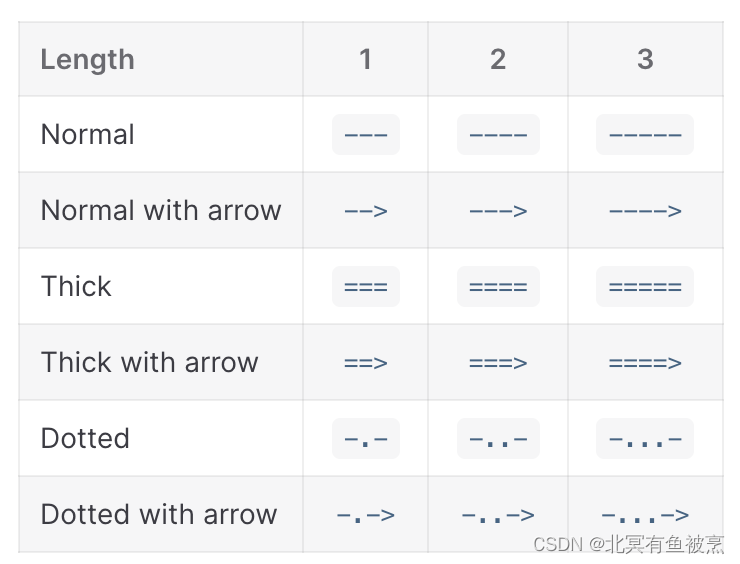

箭头

markdown

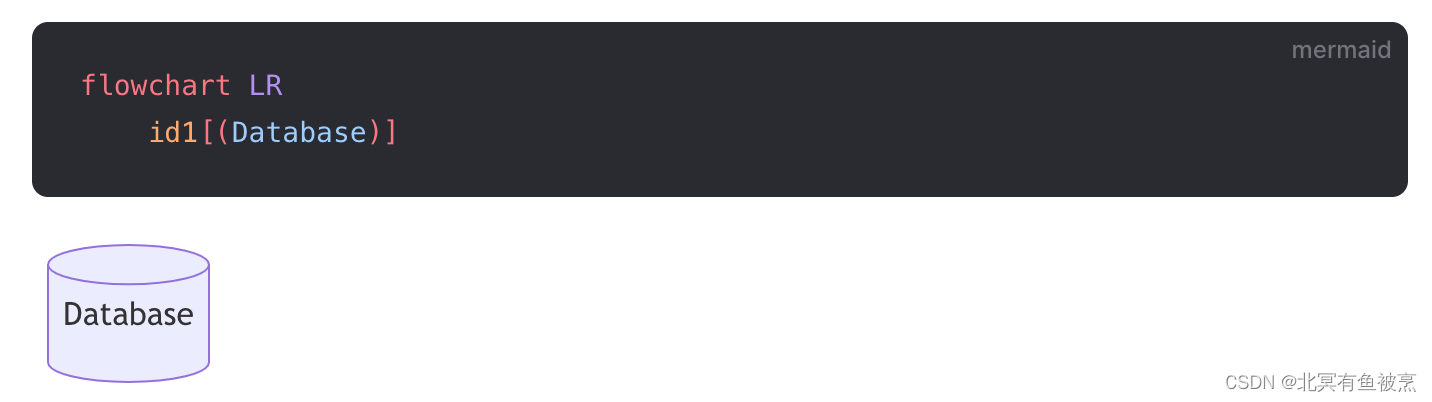

大小括号-数据库

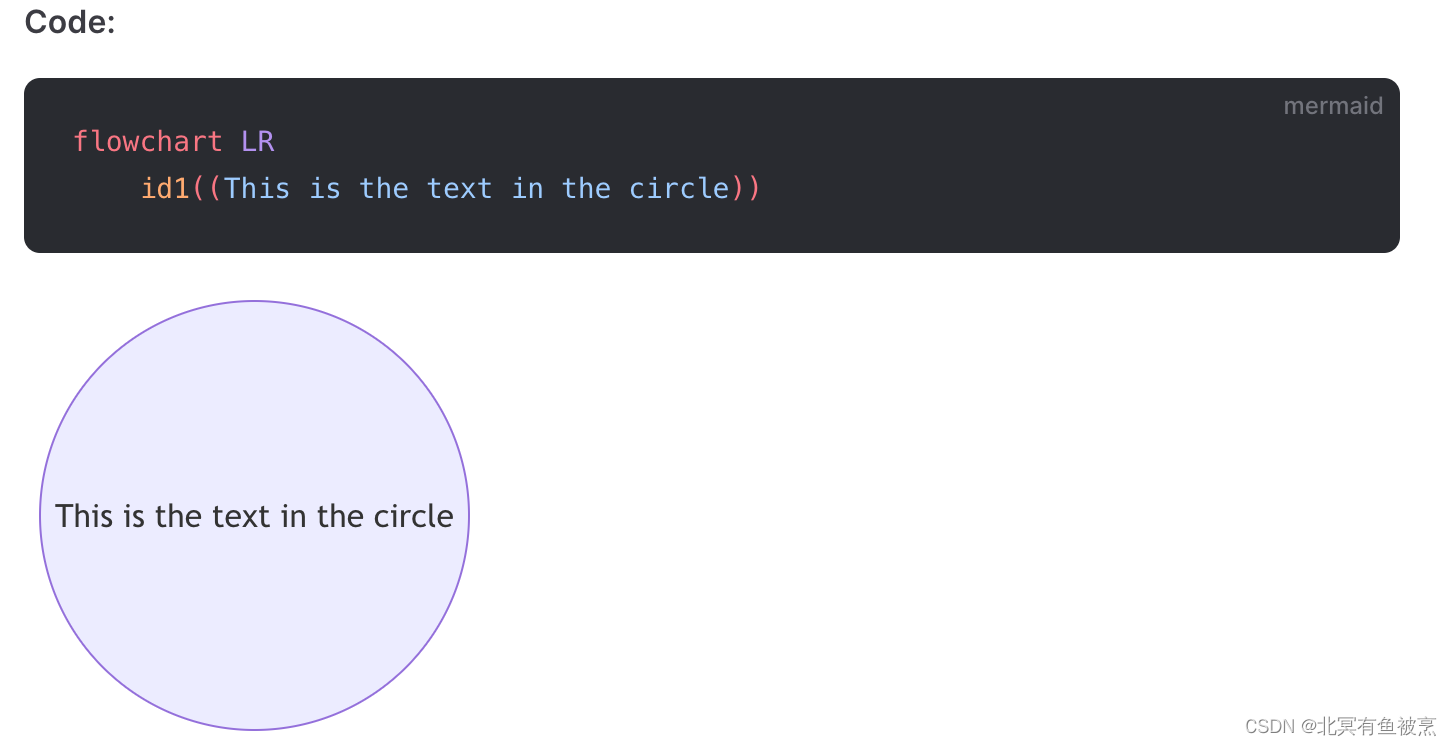

圆形 (())

文档：
https://mermaid.js.org/intro/n00b-gettingStarted.html
在线编辑：
https://mermaid.live/edit
