【1000个Linux内存知识-018】-IOMMU是什么？其中的两个单元分别是什么？作用是什么？

背景

IOMMU（Input/Output Memory Management Unit）输入输出内存管理单元
iommu到底是做什么的？很多文章都介绍过，但总是会云里雾里。我想我这篇也会如此。不过先把最核心结论（略显片面但能见本质）放前面吧：

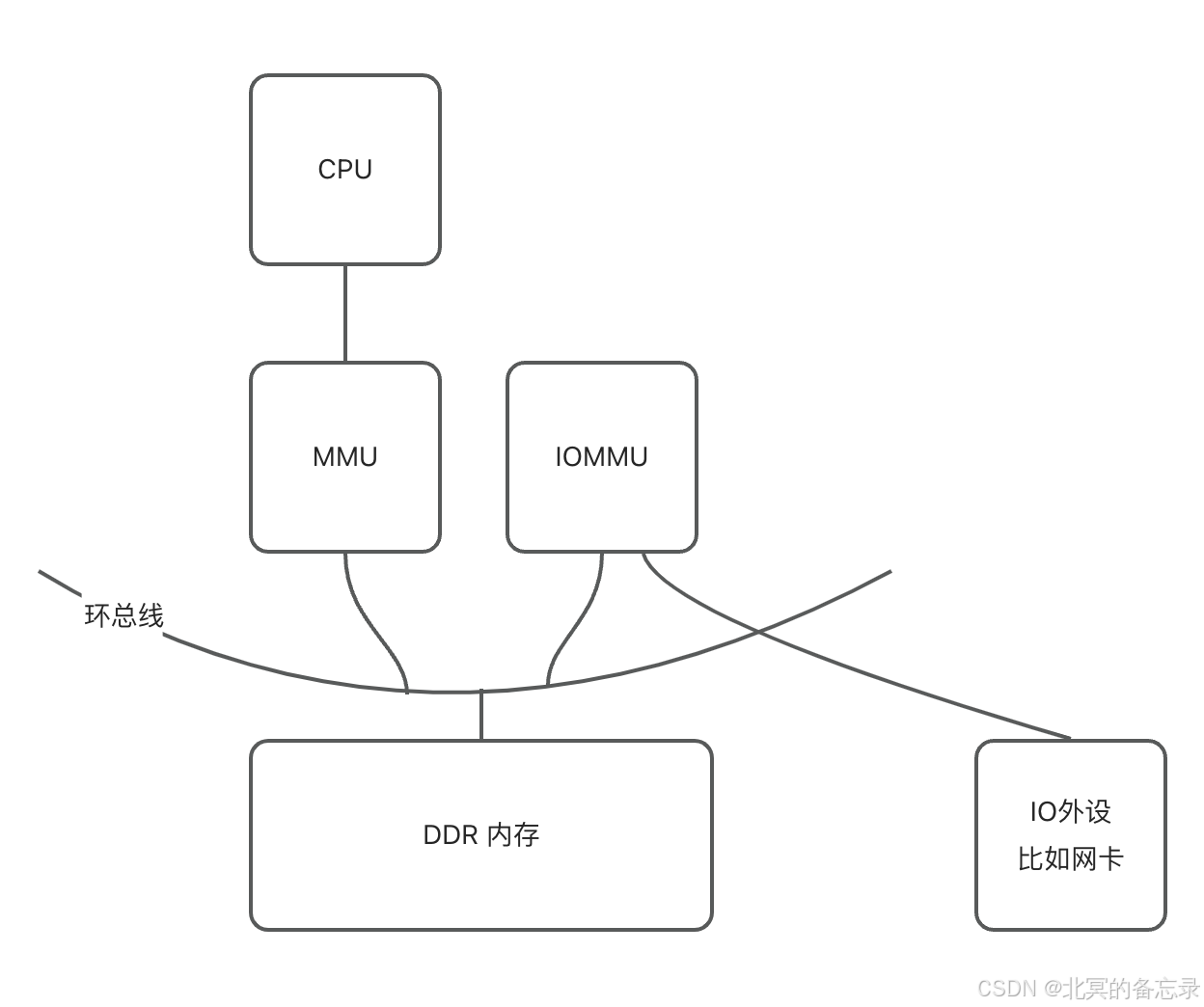

iommu是用于CPU外围设备(简称外设，比如网卡)访问主存（DDR）的时候在外设和DDR之间的一道屏障。
以PCIe网卡为例，比如网卡收到包之后，网卡里面的DMA将数据包存储到DDR不能直接访问DDR，需要先发送携带访问地址的PCIe报文到IOMMU，IOMMU检查通过合法性之后，再将访问地址转化为实际的DDR 物理地址PA，然后将数据包写入主存。这里iommu起到的就是一层屏障的作用。

缘起

iommu在实际业务场景中应用最多的是云计算需要开启多租户场景，主要是为了多租户之间安全隔离。对于云计算场景单租户场景开的少一些，不过主要是为了性能。
iommu的出现从芯片设计上需要多一个硬件模块，既增加了功耗也增加了芯片面积提高了芯片成本。带来的真正受益到底是什么？
是性能？安全？
可能主要是为了多租场景的安全，为了多租安全隔离。云多租场景的广泛应用极大加强了这个技术的推广和发展。
有了IOMMU，对于一些用户态驱动程序的开发提供了安全的环境。由于IOMMU的映射功能，用户空间无法直接看到物理地址，这样即便恶意代码试图访问不该访问的地址也会被拦截。

一些概念

• 在Intel中叫IOMMU，在ARM中叫做SMMU
• 在iommu里面，经过iommu映射后的地址叫做iova，映射的一般是VA地址和PA地址的关系，输入是VA+PA列表，输出是iova。iova输出后，这个地址是最终会给到硬件外设。硬件拿着这个iova进行访存的时候会先经过iommu将iova转化为需要访问的PA列表，并直接进行访存后返回给外围设备。
• iommu开启后拦截来自于外设的内存访问，IOVA转换成PA，从而管理器io设备对内存访问的保护和隔离
• 在iommu里面，分了多个表，一般会根据PCIe设备的bdf创建iommu的表
• 在iommu里面可以同时处理来自多个设备的事务，每个事务有数据流标识Stream ID。每个数据流标识使用不同的一级页表和二级页表来进行地址转换。
• 在iommu中，基础管理单元是页表，页表的颗粒度支持4KB、16KB、64KB…等
• iommu支持几个接口：需要接收来自CPU的配置接口，访问主存的读写接口
• iommu除了做转译服务后面又还可以做中断重映射、I/O大页表转译等
• iommu可以不经过Hypervisor直接访问物理内存和I/O TLB处理器缓存。
• iommu硬件单元内部包括类似MMU的2大主体单元：TLB和TWU。TLB（TranslationLookasideBuffer）和TWU（TableWalkUnit）的作用，TLB作为缓存加速地址转换，而TWU负责硬件级页表查找。缺页时，会触发缺页中断，由内核处理。TLB的存在减少了CPU参与，提升了性能。在ARM上交TBU（变换缓冲器单元）和TCU（变换控制单元）。其中TCU 2个作用：上下文控制和页表遍历控制。其中TLB还有自己的L1和L2级缓存以及自己的TLB逻辑控制单元。更多参考兄弟篇：https://blog.csdn.net/essencelite/article/details/132179383
• RISC-V有自己的IOMMU规范文档
• IOMMU支持ATS（Address Translation Service）转换服务，不用经过RC（root completx）

一些实操

• intel的iommu在Intel VT-d功能中，需要开启内核配置选项，比如IOMMU_SUPPORT、IOMMU_API、INTEL_IOMMU
• intel如何开启iommu？在启动命令cmd_line中添加 intel_iommu=on。该参数开启才会正确的初始化英特尔IOMMU模块。
• iommu如何开启虚拟机的直通？ 在启动命令cmd_line中添加 iommu=pt
• iommu如何关闭虚拟机的直通？在启动命令cmd_line中添加 iommu=nopt
• 在DPDK里面的用户态驱动程序ibg_uio需要强制开启iommu=pt
• VFIO-PCI既可以支持iommu=pt或iommu= on。
• iommu的nopt与iommu的on的区别是什么？

一些问题

• iommu在DMA和主存之间增加了一道操作，不应该会降低性能吗？
  不全对。
  先说HOST相关访存场景：iommu在DMA和主存之间增加了访存操作，但同时iommu将多个分散的DMA操作聚合成一个连续的DMA操作，减少了DMA操作的次数。尤其对于数据面操作频繁，且物理地址分散，性能要求较高的场景提升是倍增的关系。具体倍率取决于有无iommu的次数，与分散的内存块数量正相关。
  再说Guest相关访存场景：如果开启了硬件设备直通到VM中，iommu开启后，对于设备访存带来的性能层面影响和HOST场景无本质差别。都是设备带着IOVA或者PA去访存。开了iommu就拿着IOVA

其他

兄弟篇：【1000个Linux内存知识-001】-MMU中的两个单元分别是什么？（TLB TWU）作用和使用时机？

综述

综述一句不太准确但能见第一性的话总结IOMMU，就是为了避免IO外设破坏或改写其他非权限范围内的内存，通过IOMMU引入访存过程来管理内存访问。管理方式会做地址映射，映射后的地址叫做IOVA。所以IOMMU是一个管理外设内存访问的地址转换和权限管理硬件单元。
