本文结合vt-directed-io-spec和内核的实现，对IOMMU的地址映射机制有了基础的认识，在此记录。最开始的原因是之前看ATS时对于first-stage和second-stage的困惑，因为近几年引入了pasid模式，IOMMU的映射机制也看起来复杂了很多，所以对整个映射机制进行了梳理。

一、基础知识

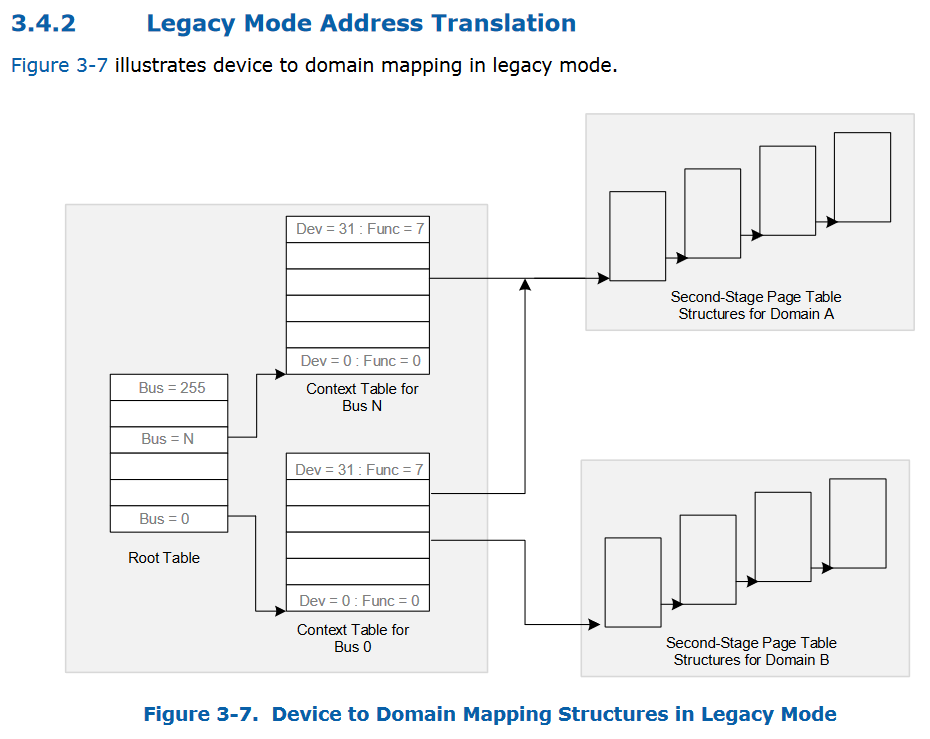

非pasid机制下，传统的IOMMU根据BDF号索引到设备页表的基地址，然后根据设备页表找到HPA，完成一次translation，这称为legacy模式。legacy模式的经典映射流程大家比较熟悉。

Scalable-iov引入了新的模式称为scalable模式，与legacy模式相对应。scalable-iov的目的也是针对虚机和容器场景，在SR-IOV的基础上进一步扩展了可供主机使用的安全隔离实体的数量。SRIOV是在PF的基础上扩展了VF，每个VF还是有独立的BDF号。而scalable-iov直接修改了TLP报文的格式，TLP报文中增加了pasid字段（最多20位），所以同一个BDF号，可以使用不同的pasid字段区分。对于主机而言，一个PCIE设备，可以分出多达2^20个独立的实体给虚机和容器使用。显然，scalable模式依赖设备侧和主机侧RC硬件的同步支持。

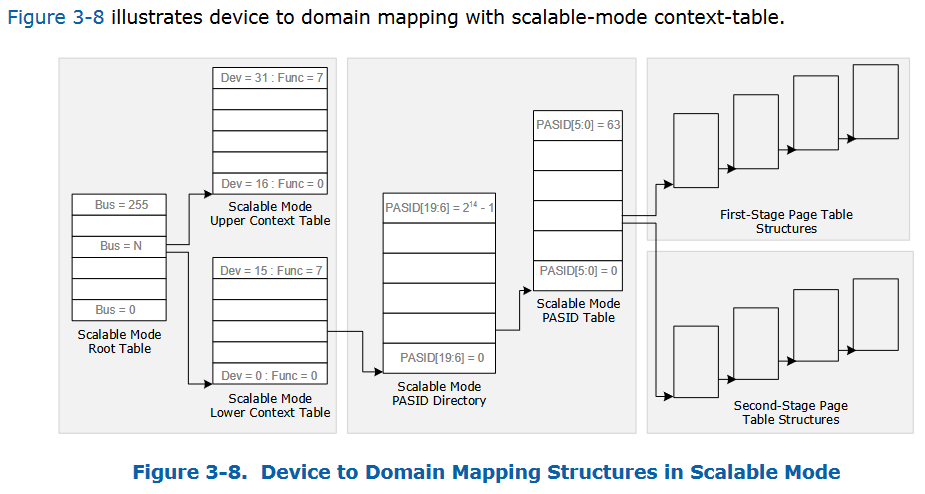

scalable模式的映射机制如下图。
