【微知】Mellanox网卡上光模块信息读取的光模块类型有哪些？对应的ID是多少？CMIS是什么？（Common Management Interface Specification）

背景

经常需要通过ethtool -m查看光模块信息。第一列就是Identifier，常看是SFP、QSFP等，而且还有对应的数字，尤其是随着速率越来越快，这些数字也在不断变化，这些数字代表什么意思？谁定义的？本文简单介绍

ethtool查看相关信息

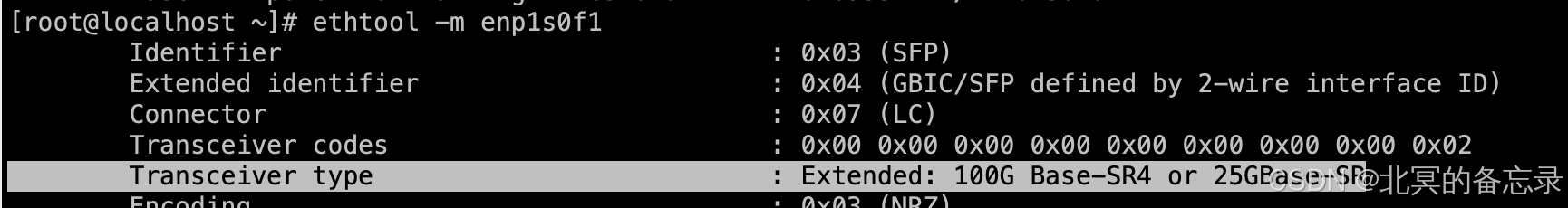

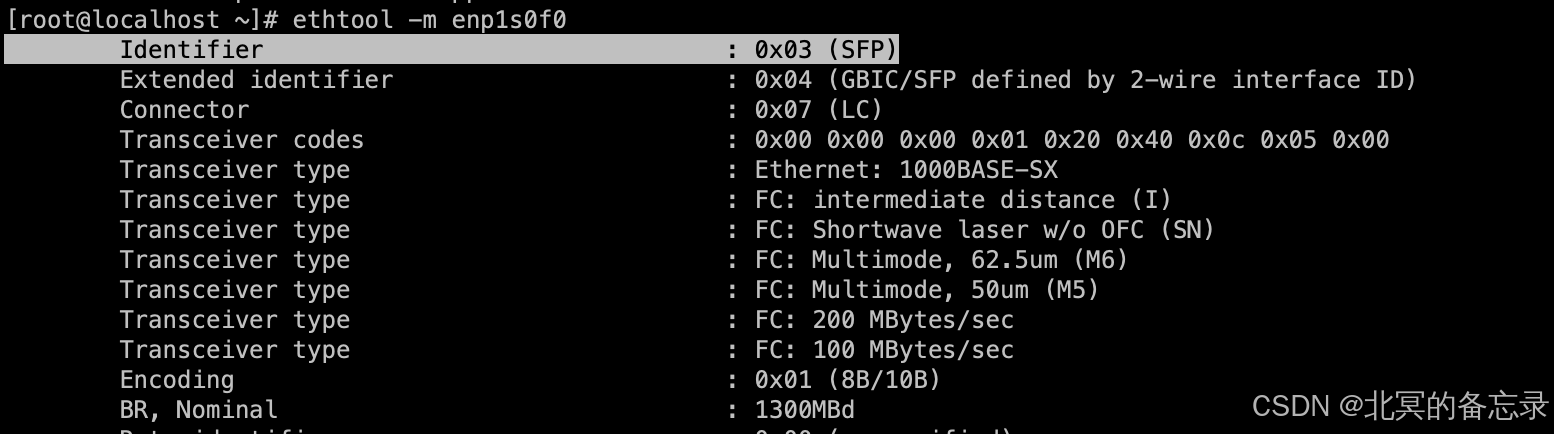

可以用ethtool或者mlxlink -m都能查看。比如下面是0x03，代表SFP。
还有常见0x11表示qsfp等
这些信息是通过读取插入到网卡上的光模块的EEPROM获取的。

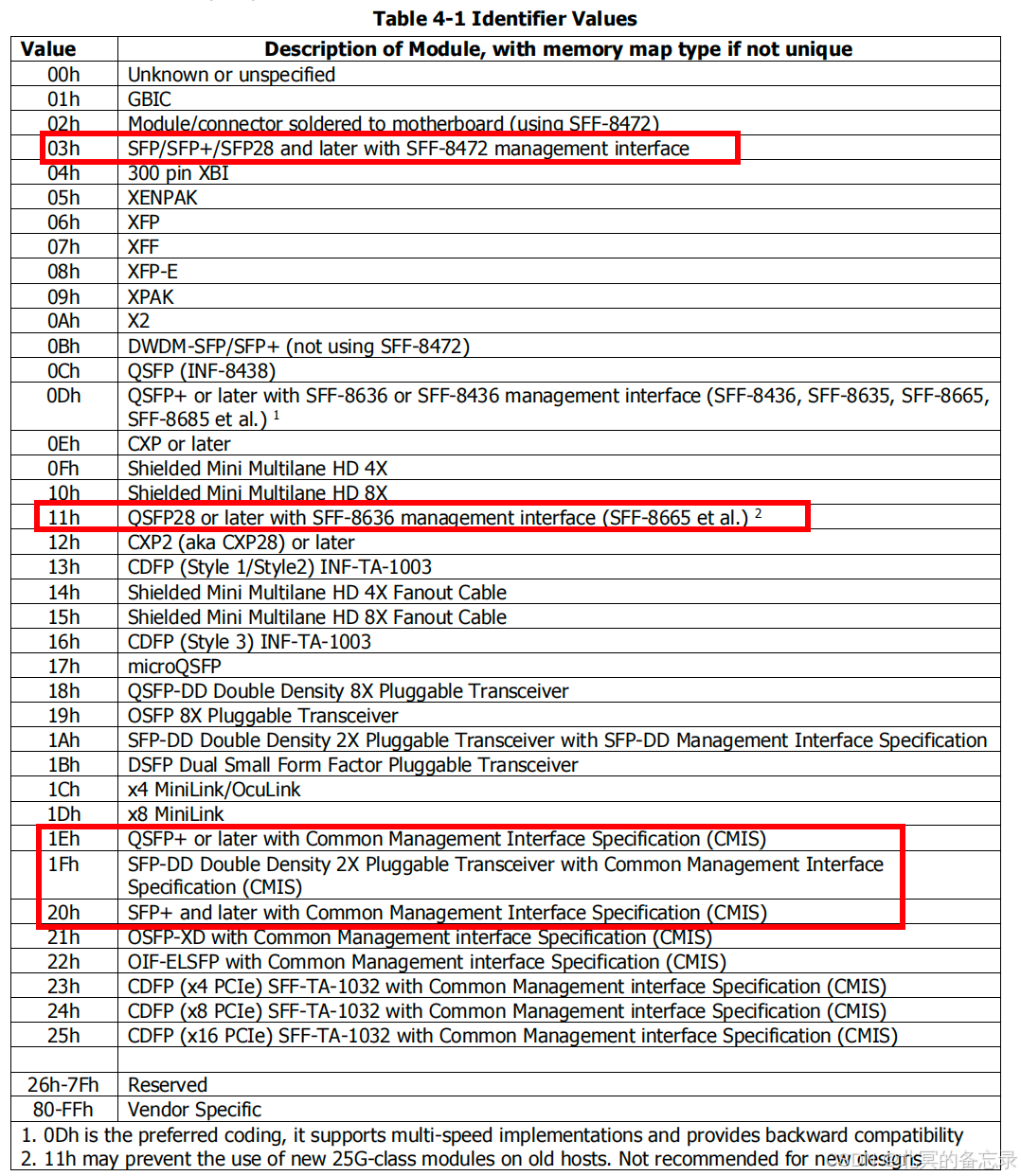

Identifier值与对应的含义

比如常见的sfp、qsfp28、qsfp+，以及随着速率越来越高的18 QSFP-DD

SFF标准

SFF-8024 是由存储网络工业协会（SNIA）制定的一个规范，全称是：SFF Module Management Reference Code Tables。用于定义各种可插拔光模块（如 SFP、QSFP 等）的管理参考代码。它为系统制造商、系统集成商和供应商提供了一个通用的参考标准，用于解释自识别设备的内存映射标识符。

• SFF不同标准的信息

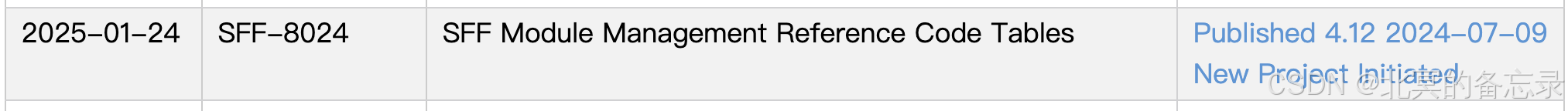

  SFF-8024 SFF Module Management Reference Code Tables
  SFF-8665 QSFP+ 28 Gb/s 4X Pluggable Transceiver Solution (QSFP28)


其他

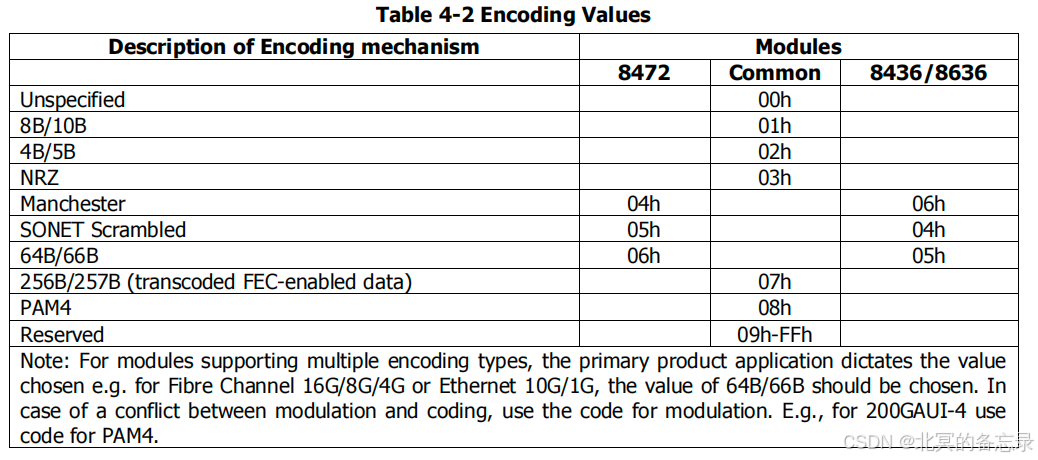

Encoding的数据

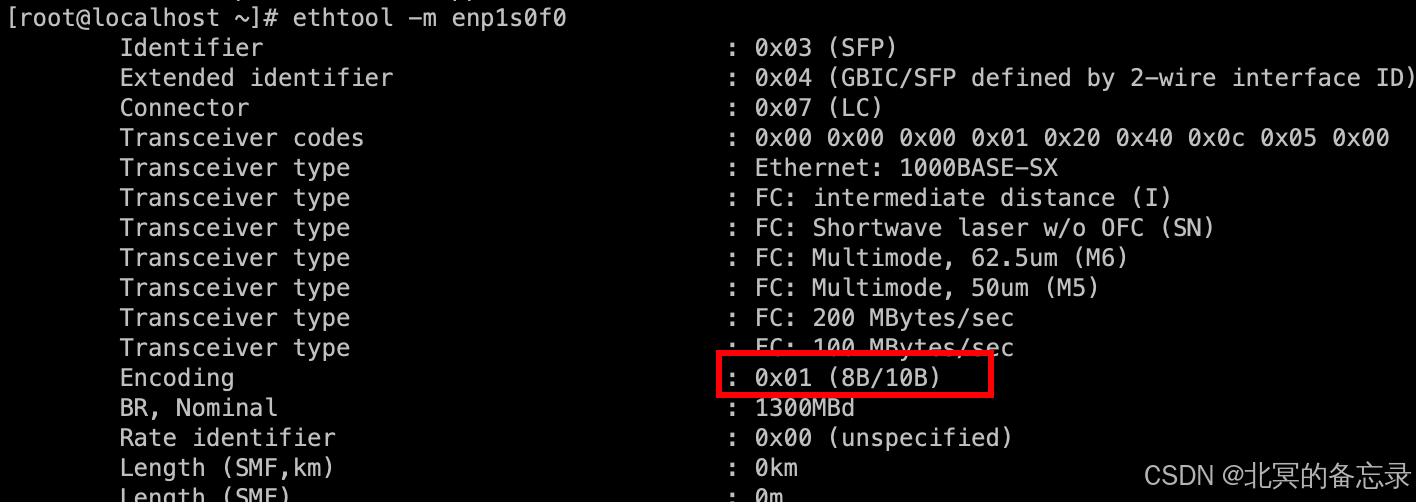

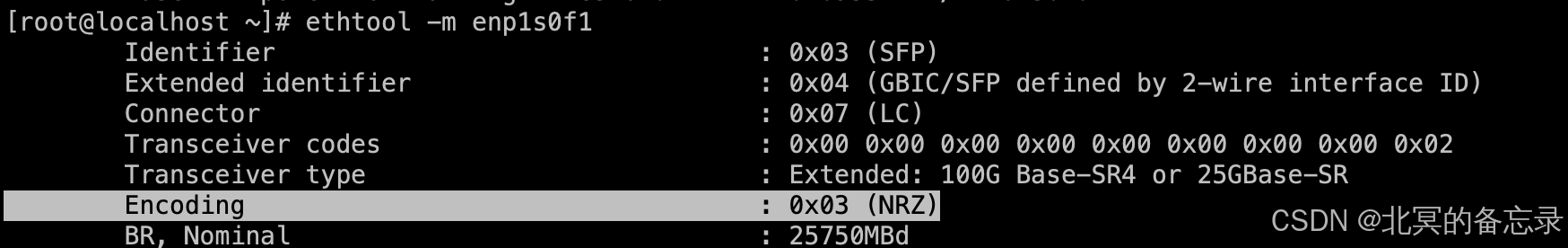

ethtool -m中显示的 encoding的值的信息，常见的有NRZ、8B/10B、PAM4

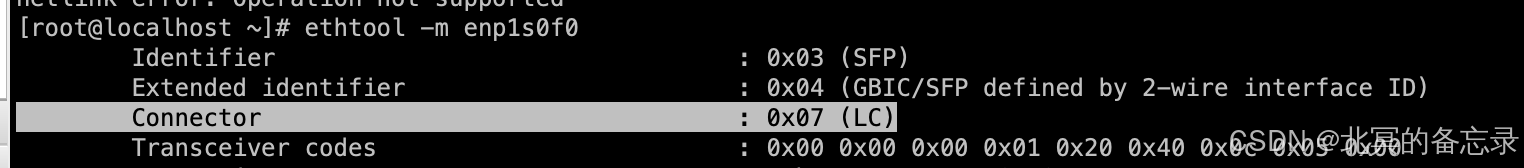

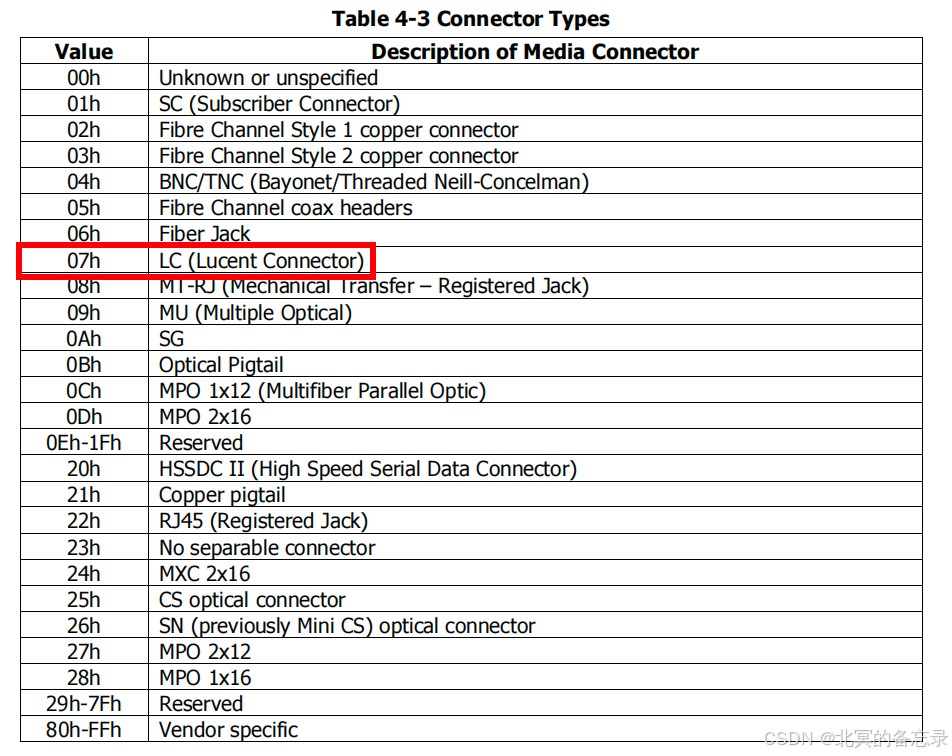

Connector Types

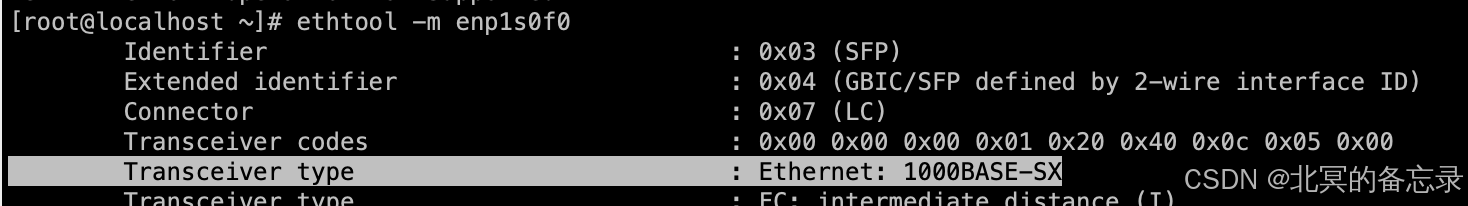

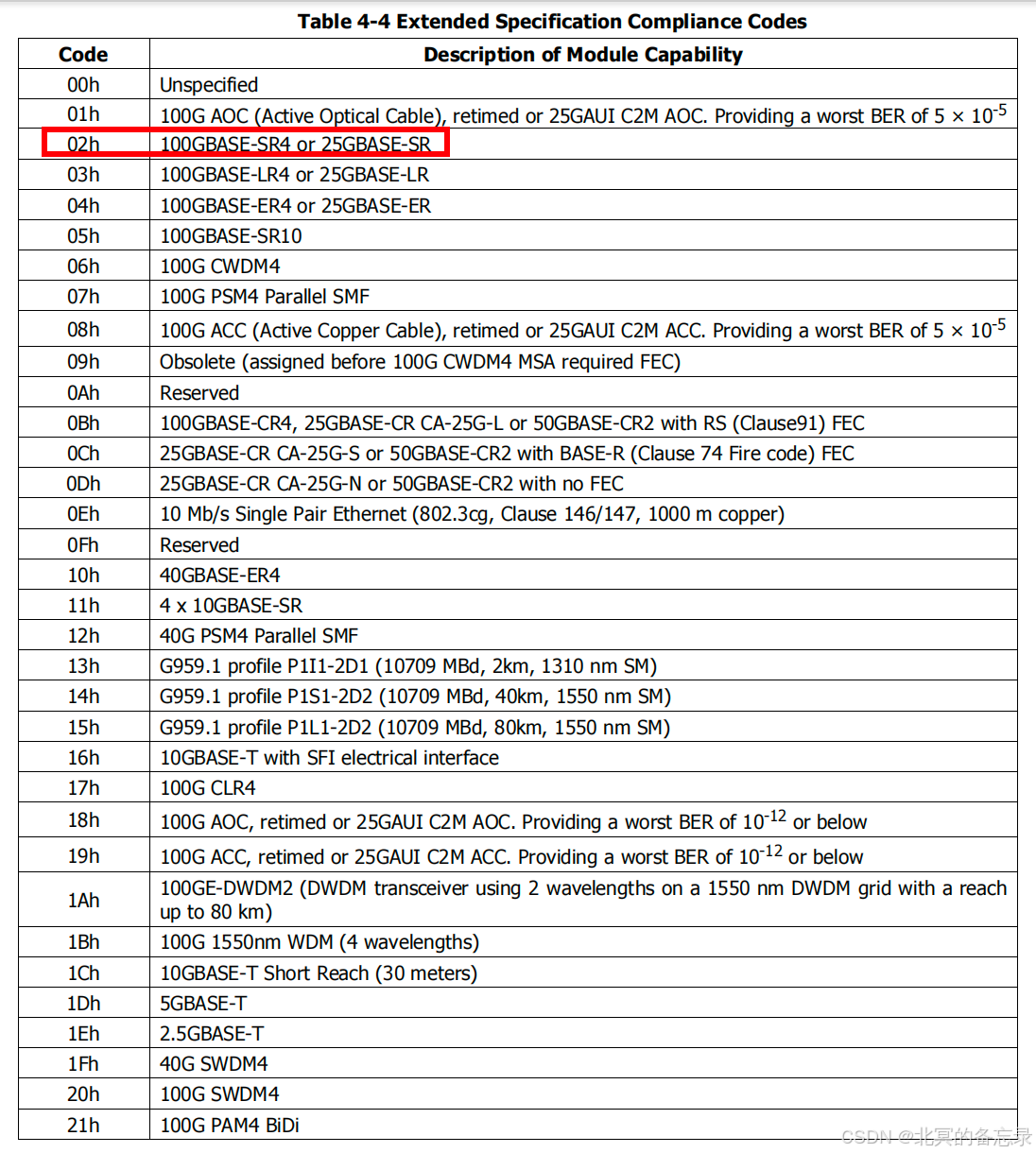

Transceiver type

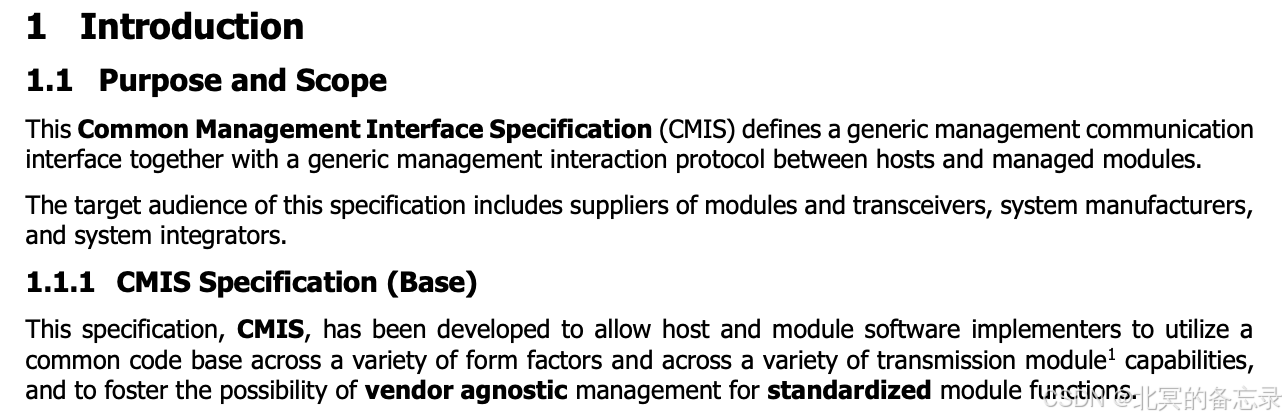

CMIS是什么？

CMIS（Common Management Interface Specification）是一种用于管理和监控光模块的通信协议，旨在为高速光模块提供统一的软件管理接口。它定义了光模块与系统管理软件之间的接口和数据格式，使得系统管理软件可以通过CMIS接口实现对光模块的配置、监控和管理。

CMIS的实现协议（Implementation Agreement）和相关文档通过光互联论坛（OIF）的官方网站下载: https://www.oiforum.com/technical-work/hot-topics/management/

在高速光通信领域，QSFP-DD 光模块因其高带宽和紧凑的设计而备受青睐。为了确保这些模块在各种应用中的稳定性和性能，行业内制定了一系列标准协议。其中，CMIS 协议 Rev 5.0 是 200G、400G、800G 高速光模块设计与开发的核心参考文档。
from: https://blog.csdn.net/gitblog_06699/article/details/143334703

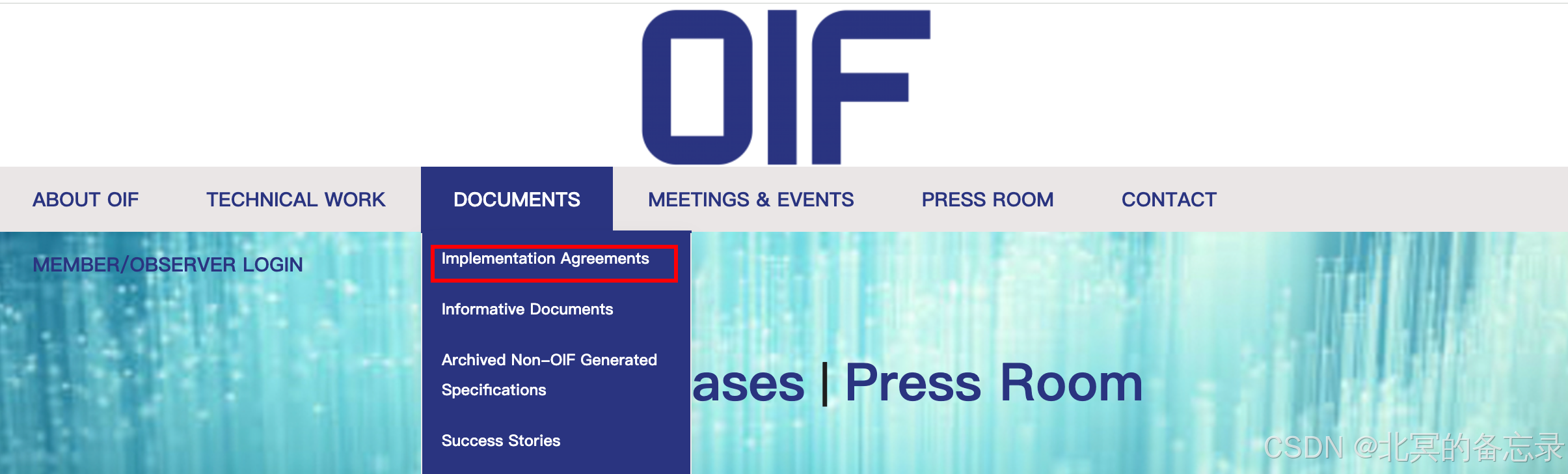

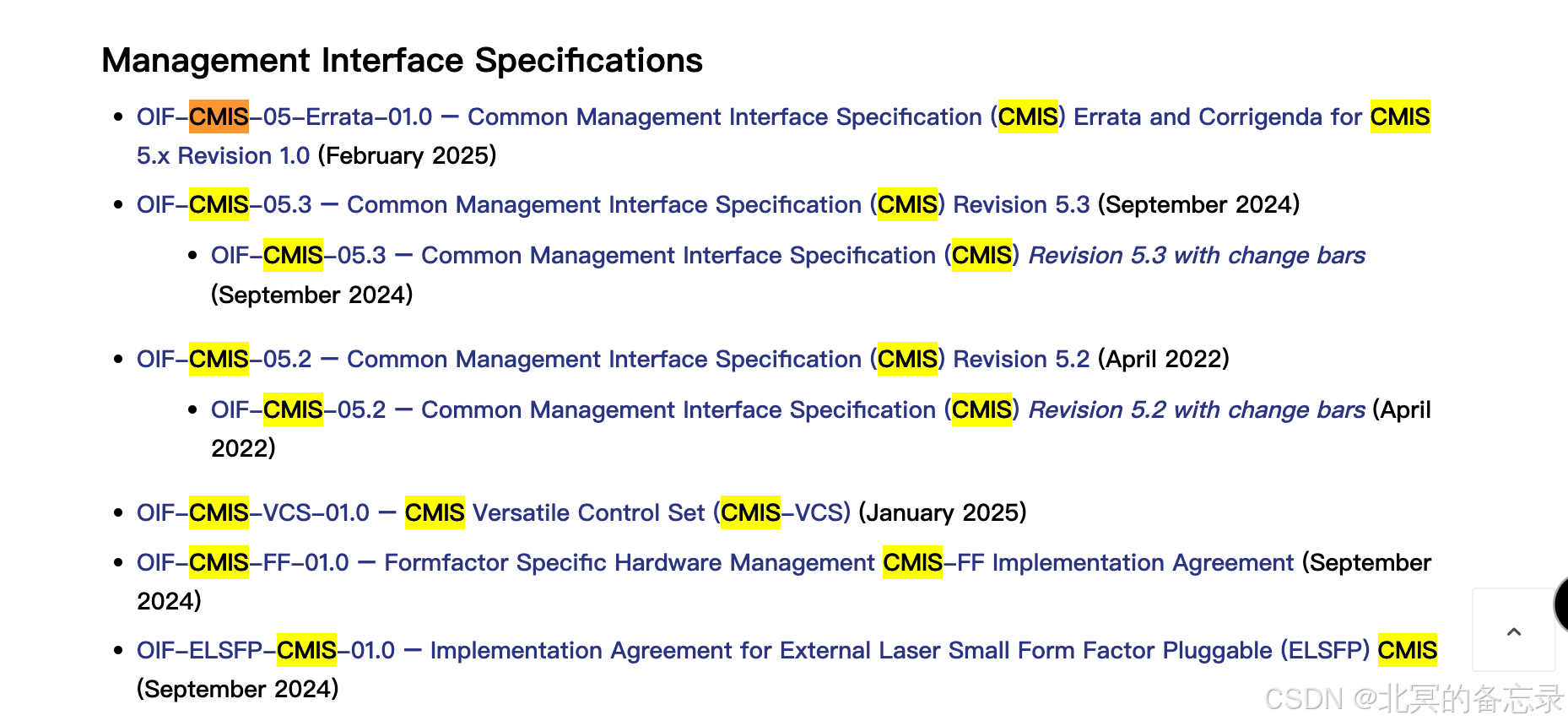

下载地址：https://www.oiforum.com/technical-work/implementation-agreements-ias/

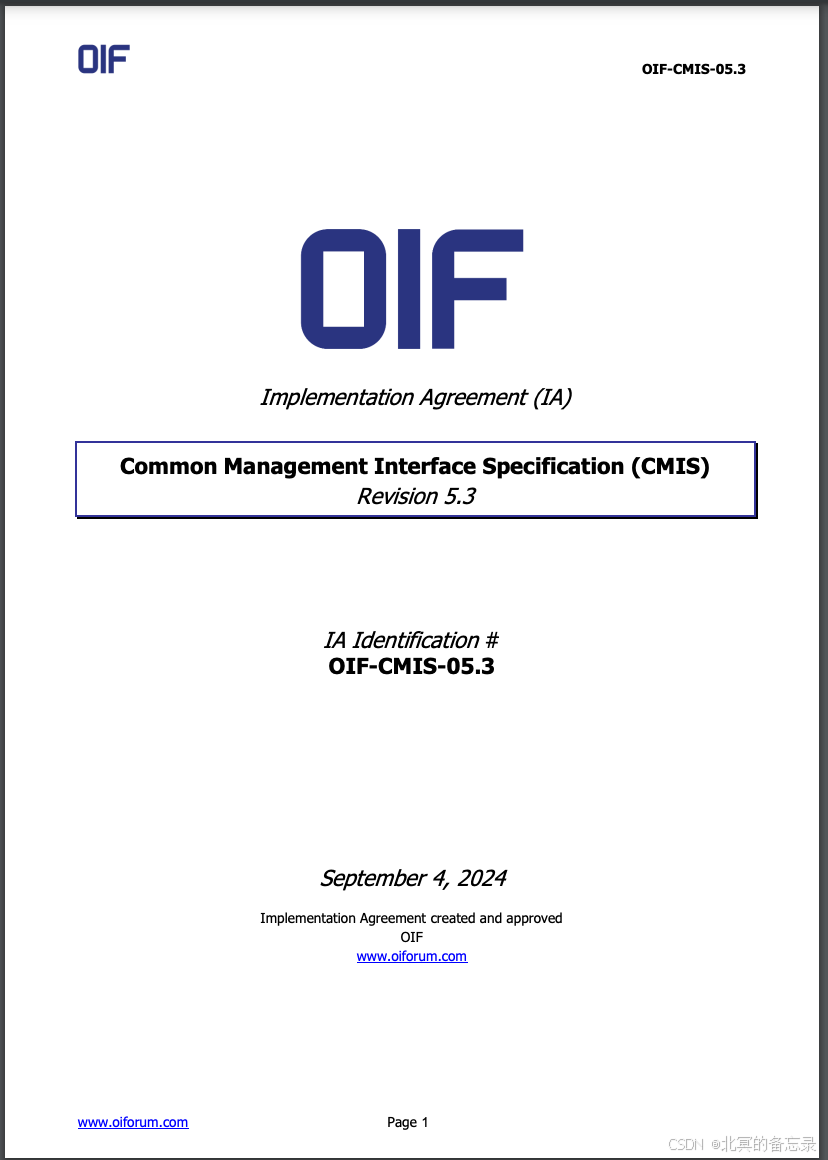

CMIS-05.3版本地址：
https://www.oiforum.com/wp-content/uploads/OIF-CMIS-05.3.pdf

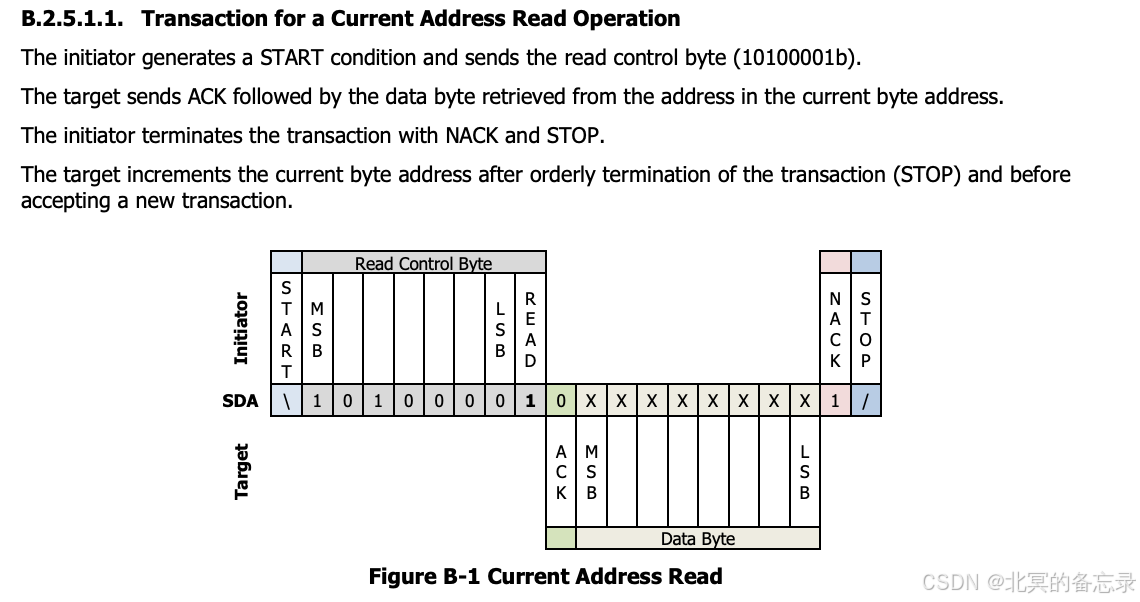

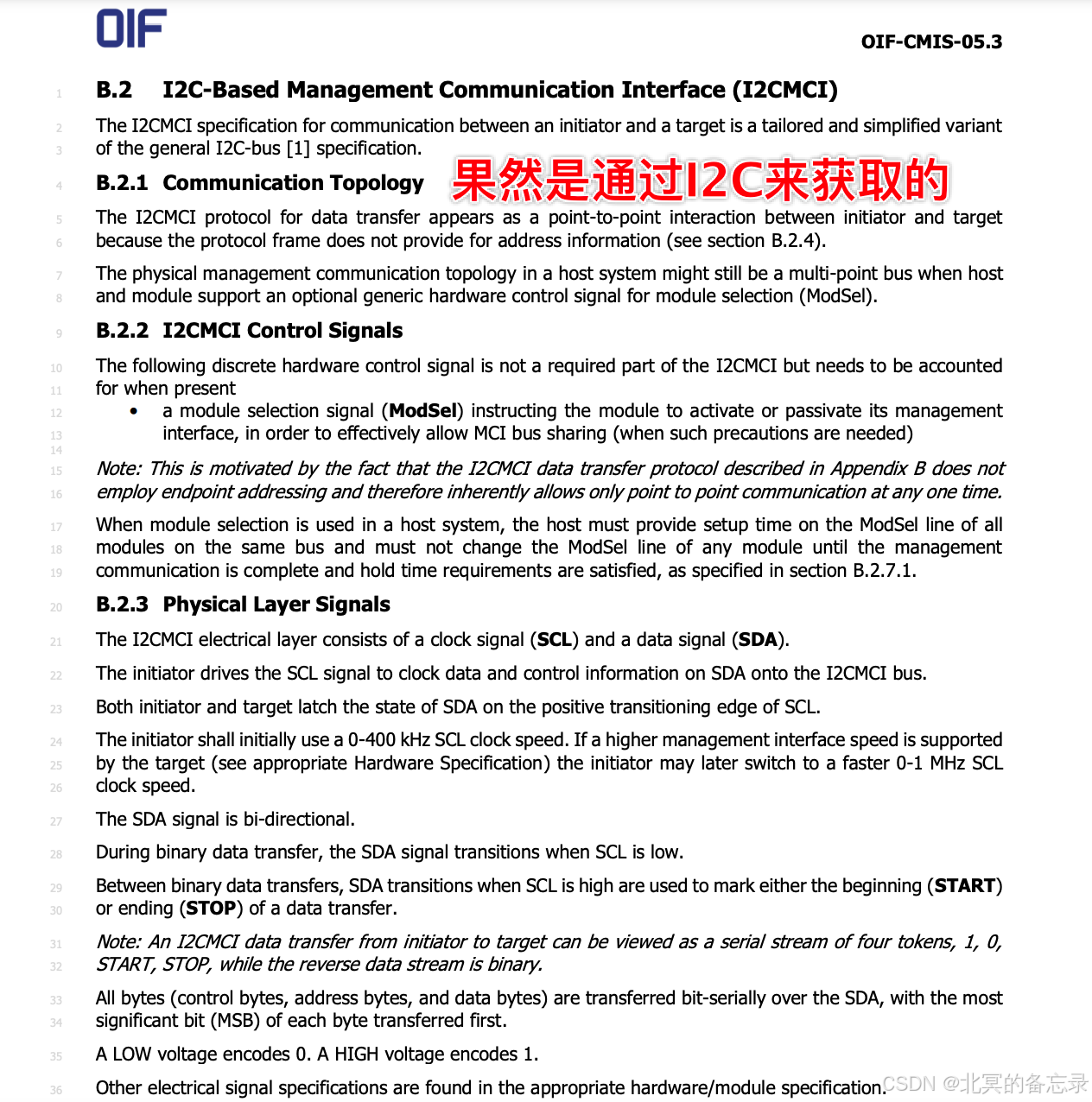

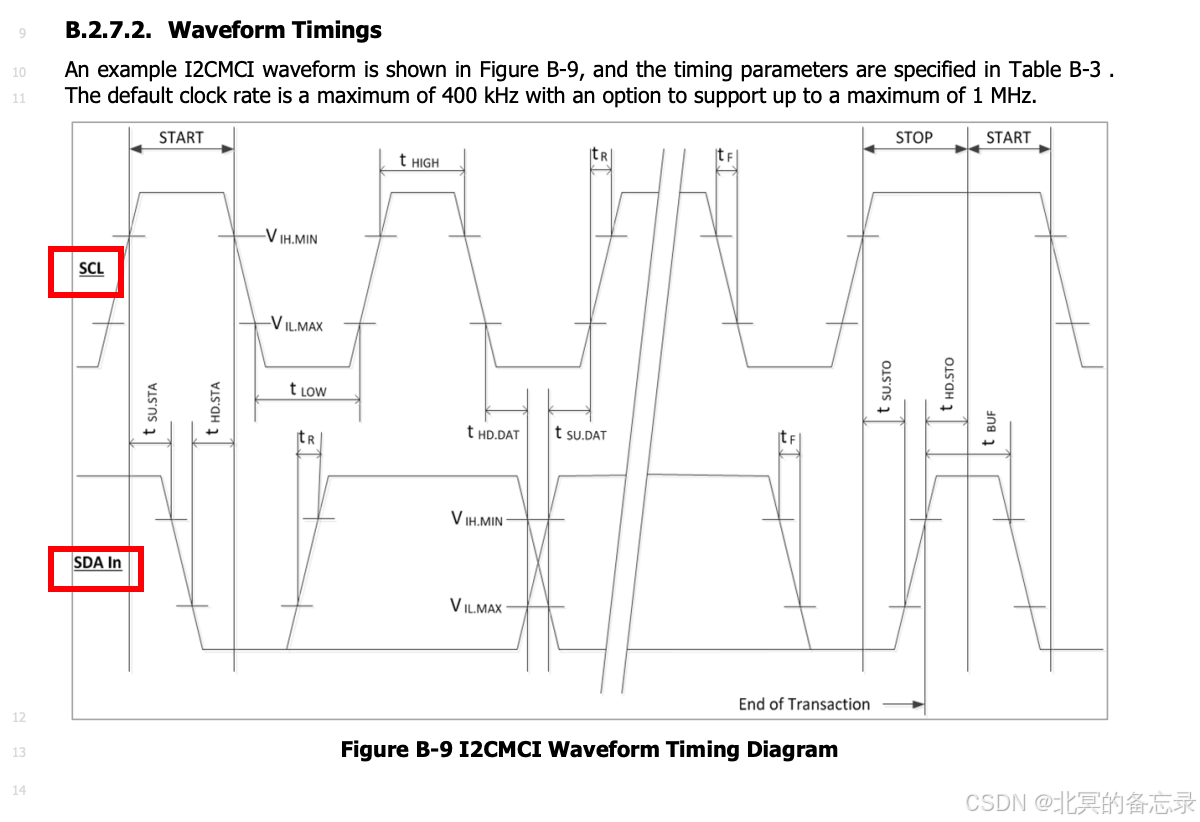

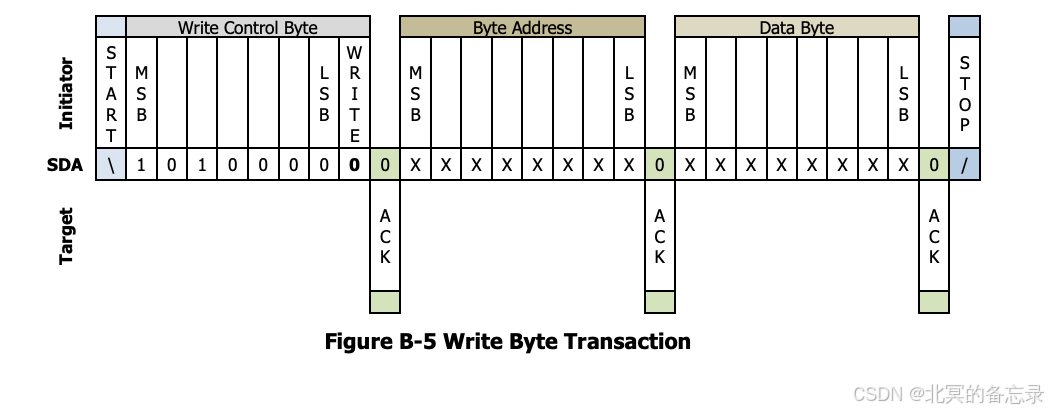

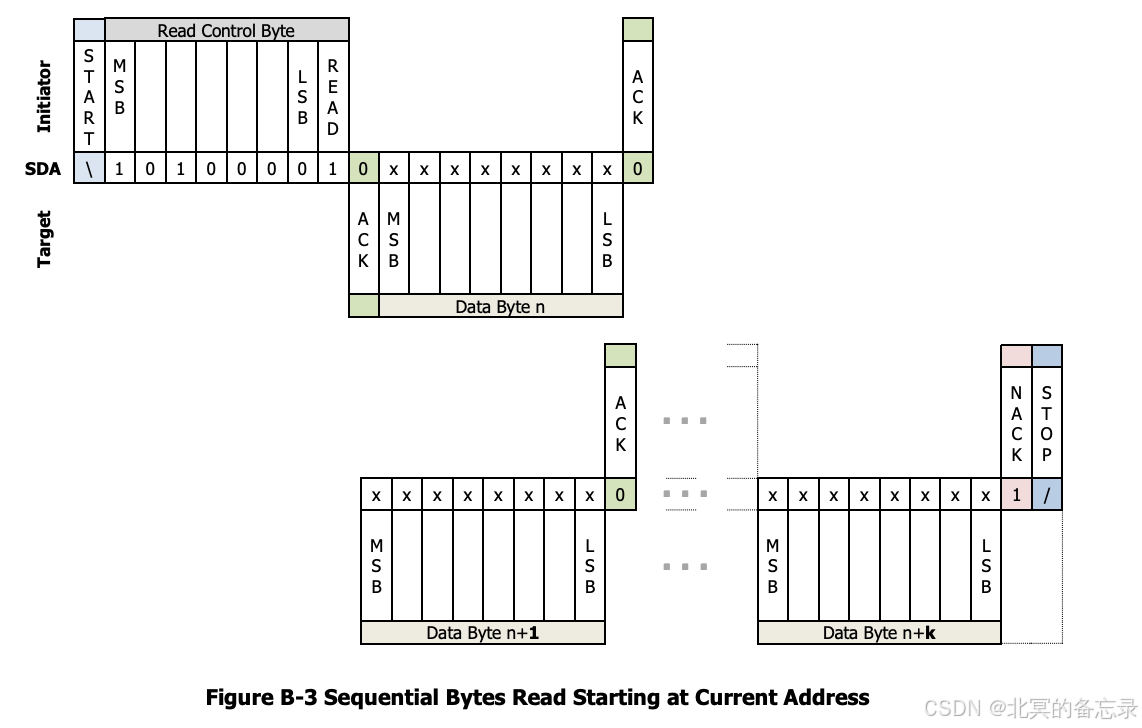

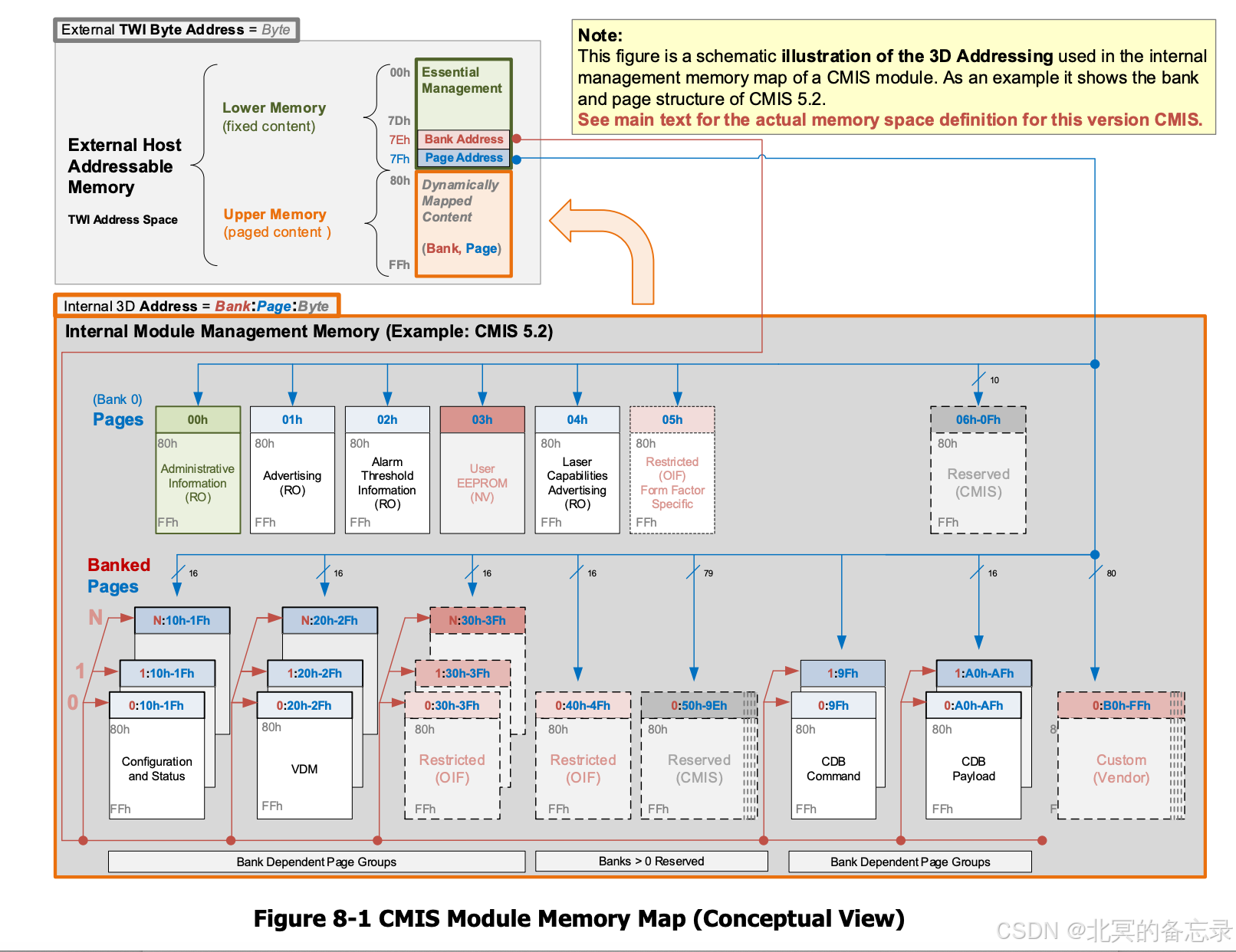

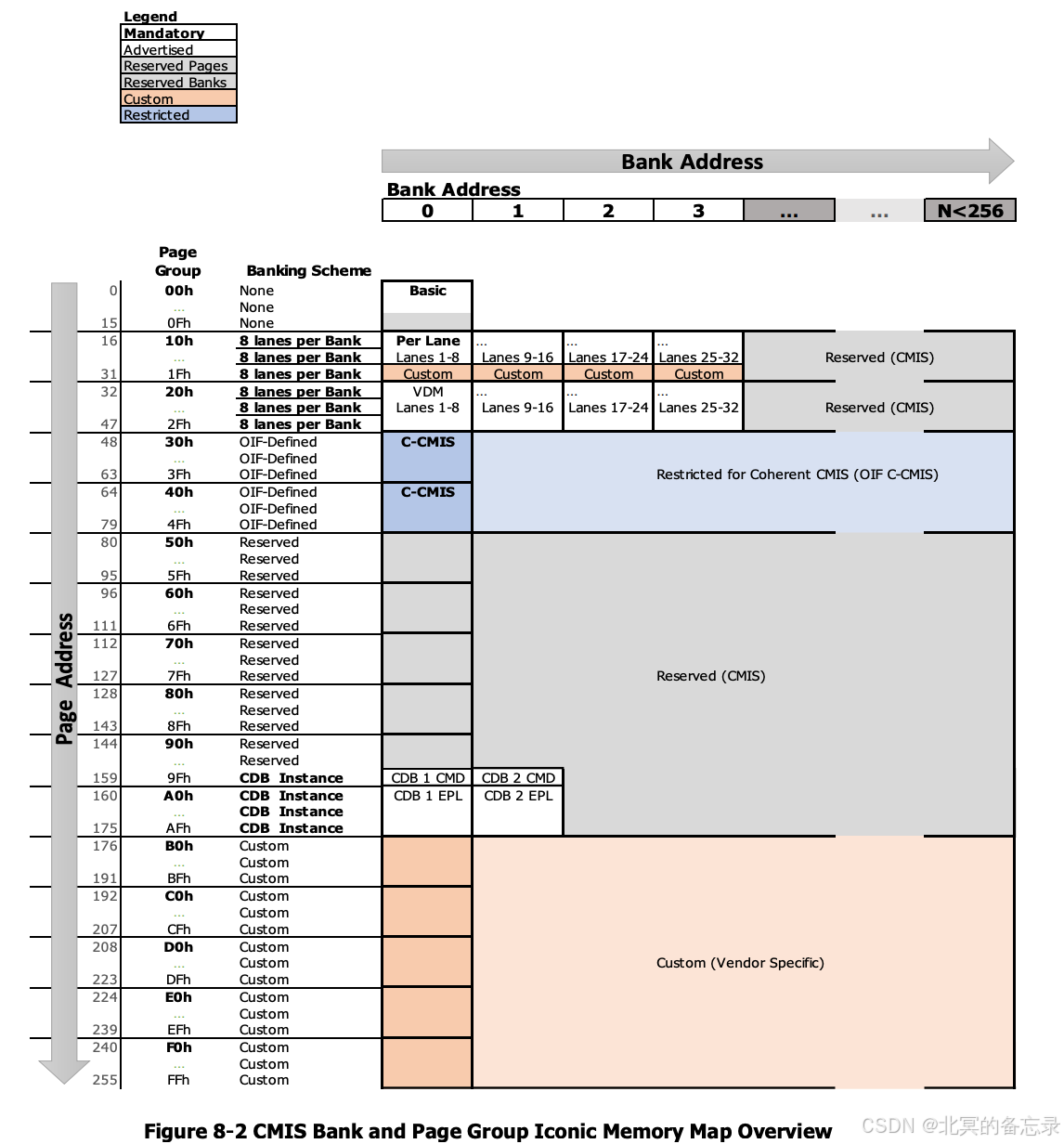

CMIS 05.3关键信息
