【微知】PCIe网卡如何查看当前pcie是几个lane比如x4 x8还是x16？（lspci -vvv查看LnkCap和LnkSta； /sys/bus/pci/devices/*/*link*）

背景

有些时候知道某个网卡的宣称的物理极限速率，但是实际插入到服务器上由于某些设置、物理接口限制（比如x4 x8）或者其他拓扑带来的变化，造成实际生效的速率并非理论值。此时如何得知实际的PCIe上的实际速率？

方法

方法1：通过lspci获得

根据PCIe的单lane的速率 * 生效几个lane就可以得出。
一般单lane速率根据PCIe的代数决定。比如PCIe Gen3就是8G。 Gen5 32G。详细参考兄弟篇PCIe版本发布历史

对于网卡而言根据这个信息可以看到网卡在PCIe链路上的速率。
这些信息通过lspci -s 0000:01:00.0 -vvv可以获得，lspci读取的PCIe的配置空间中的Capabilities获得。以及在subsystem中也会描述。

方法2：通过sysfs获取

# 最大值
cat /sys/bus/pci/devices/0000\:01\:00.0/max_link_speed
cat /sys/bus/pci/devices/0000\:01\:00.0/max_link_width
# 当前值
cat /sys/bus/pci/devices/0000\:01\:00.0/current_link_speed
cat /sys/bus/pci/devices/0000\:01\:00.0/current_link_width

通过sysfs的bus中pcie的设备中获取他在PCIe层的最大速率和最大带宽。这里最大速率和PCIe的Gen相关width和实际的插槽和网卡相关。这些值是从PCIe的配置空间读取的，驱动加载的时候读取更新。

实操

lspci查看

# 获取 PCIe 的 BDF
ethtool -i enp1s0f0

# 获取PCIe的详细信息
lspci -s 0000:01:00.0 -vvv

实操：

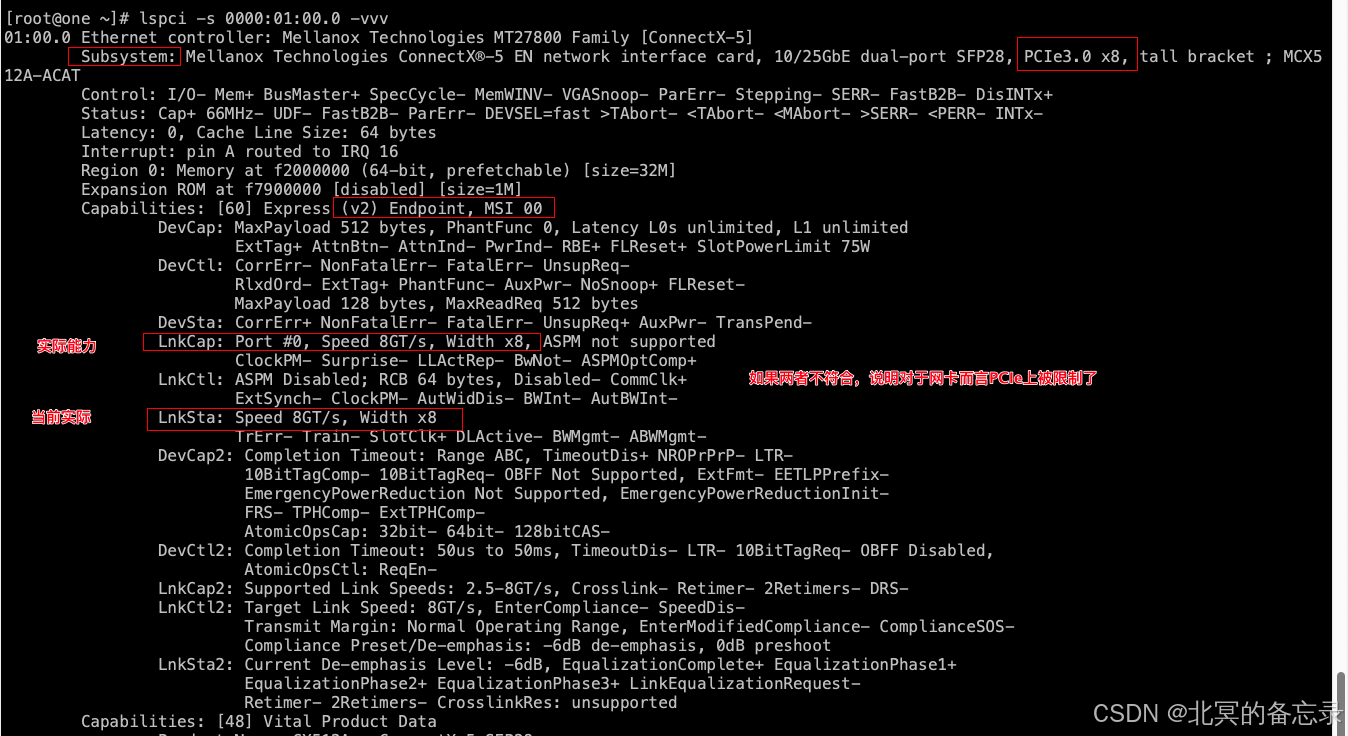

可以看到可以同多sybsystem中直接看到是x8，并且根据Gen3的速率8GT/s*8=64GT/s。但是这里是理论的值。
并且下面在第一个Capabilities中有相关信息，表示是一个Endpoint，并且有他的LnkCap是8GT/s的速率，并且Width是x8。这个直接是从配置空间读取的硬件规格值。还有实际的生效值在LnkSta中，可以看到是8GT/s和Width x8，这两个相乘也是64GT/s
这些值其实网卡驱动加载的时候也会读取到PCIe的驱动框架中

sysfs查看

查看最大值：

查看当前值：

其他

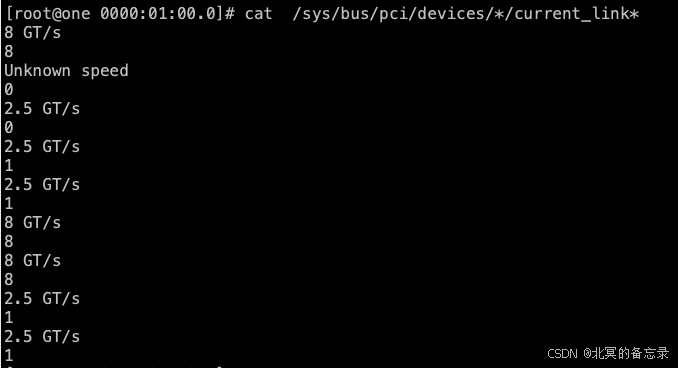

如何一次查看服务器上所有的PCIe当前的速率：cat /sys/bus/pci/devices/*/current_link*

综述

本文记录两种方式获取PCIe网卡的单lane速率和lane数量，包括规格和实际生效情况。分别从PCIe的配置空间通过lspci实时获取以及通过sysfs从内核驱动中获取。（而且这里有个重点，就是sysfs是初始化获取，假设是开发网卡的PCIe功能设置底层速率不通知上层，可能两者不一致，这是一种debug的方式）。
