背景

Mellanox网卡在服务器上CPU与网卡通过PCIe连接，软件上HOST是内核态驱动，NIC上是Firmware（FW）程序。HOST上通过类似“心跳机制”来确保FW还在正常工作，这个机制就是poll_health。本文以一个FW报错为例子介绍这个机制

health机制

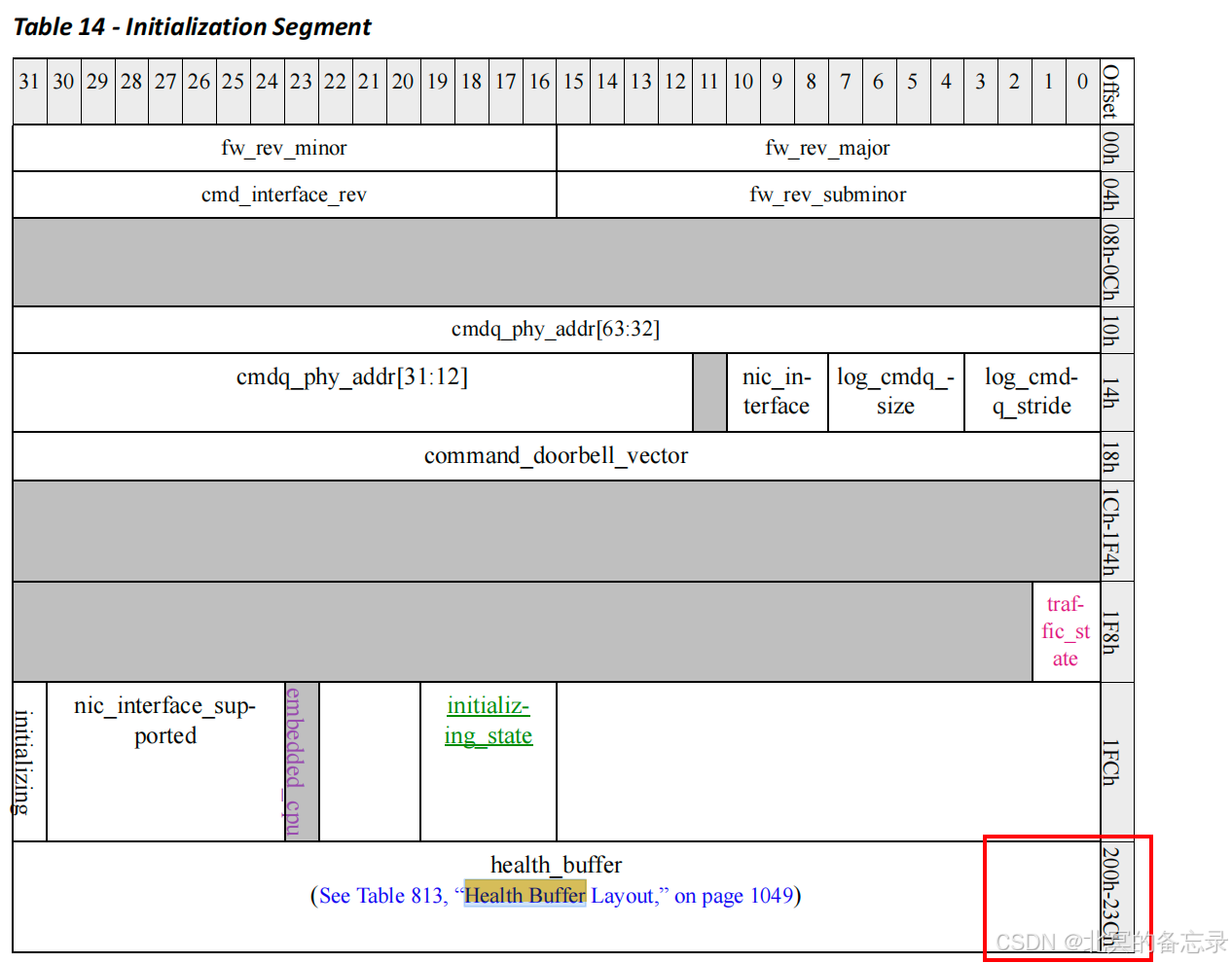

为了确认固件（FW）的健康状态，iseg（初始化段）中暴露了一个健康计数器、综合症（syndrome）以及一个包含高级调试信息的相关缓冲区。iseg分析参考：Mellanox驱动中的iseg是什么？如何指定哪些PCIe设备绑定到驱动？
健康计数器每10毫秒由固件（FW）递增一次，并由软件（SW）进行监控。它应该由一个独立的线程进行监控，该线程不会因等待命令完成而阻塞。如果计数器未能递增，则表明系统健康状态不佳，

报错

报错：poll_health:834:(pid 0): device’s health compromised - reached miss count

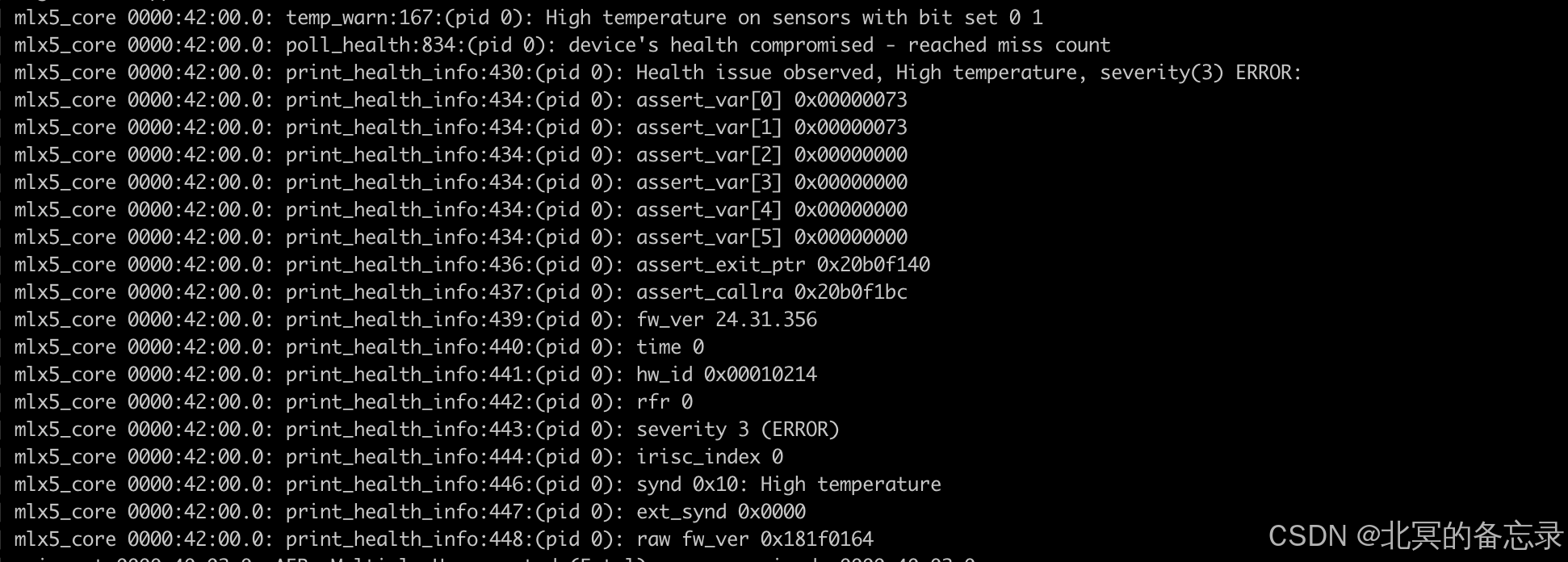

详细报错信息：
在这里插入图片描述
可以看到这个错误是由于网卡温度过高。实际情况是服务器的风扇开启不足，造成BF2 DPU温度过高从而触发这个机制。触发机制是：health模块每隔2秒检查一次FW的状态，如果有异常通过print_health_info打印信息。打印的信息内容是硬件寄存器中的信息。详细参考health buffer章节

检查机制

网卡驱动在初始化的时候会启动一个定时器timer，每个2秒调用poll_health函数。该函数被回调后检查固件的信息。然后根据情况做出响应动作。

内核定时器机制触发定期检查

u64 poll_interval_ms =  mlx5_tout_ms(dev, HEALTH_POLL_INTERVAL); #这里定义下次到期时间的定义 最终是2000ms

struct mlx5_core_health *health = &dev->priv.health;
timer_setup(&health->timer, poll_health, 0); #设置回调

health->timer.expires = jiffies + msecs_to_jiffies(poll_interval_ms); #设置下次到期时间

add_timer(&health->timer); #启动timeer

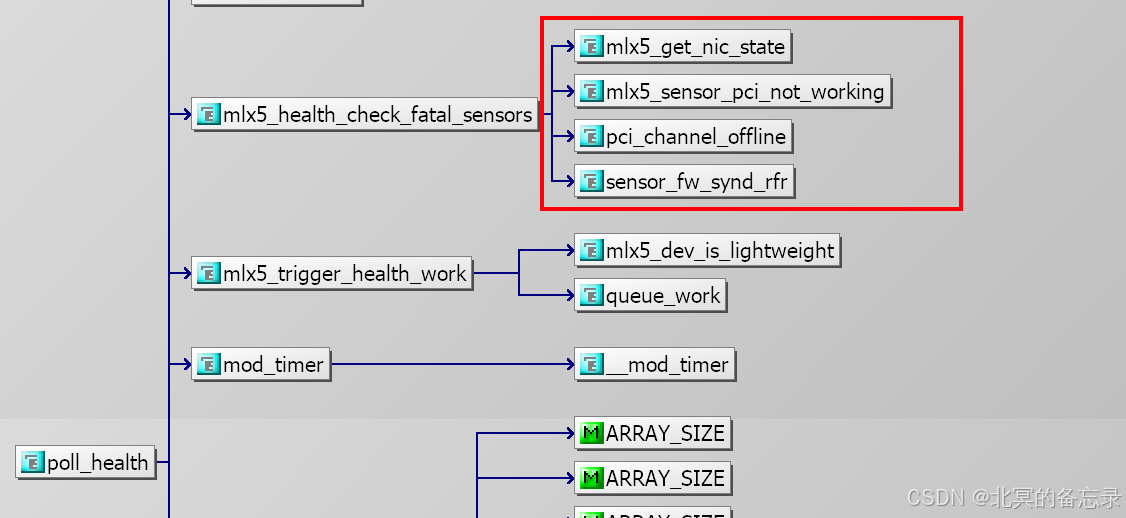

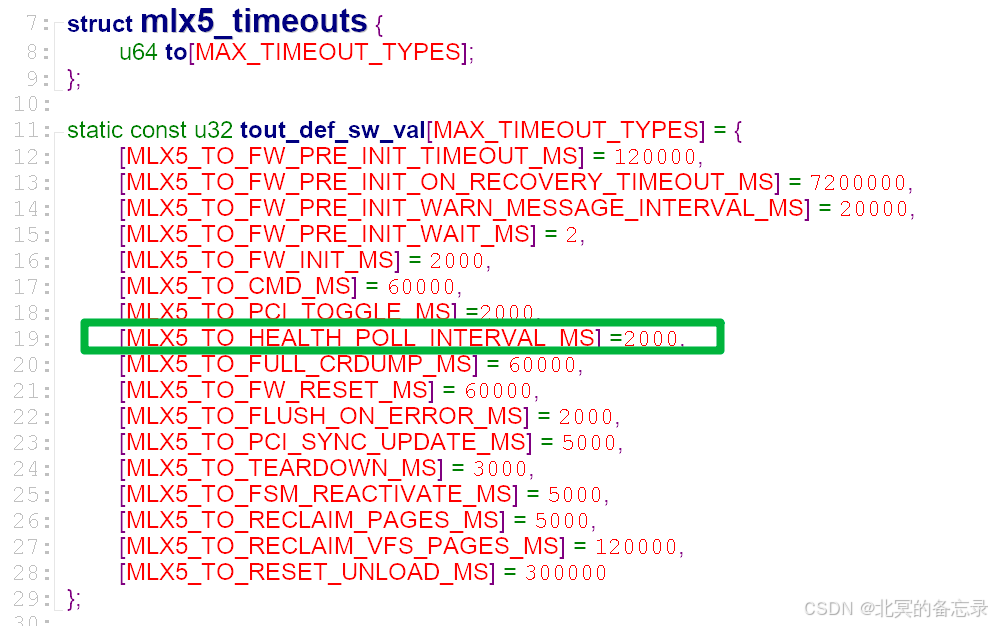

可以看到启动2s的timer定期处理
在这里插入图片描述

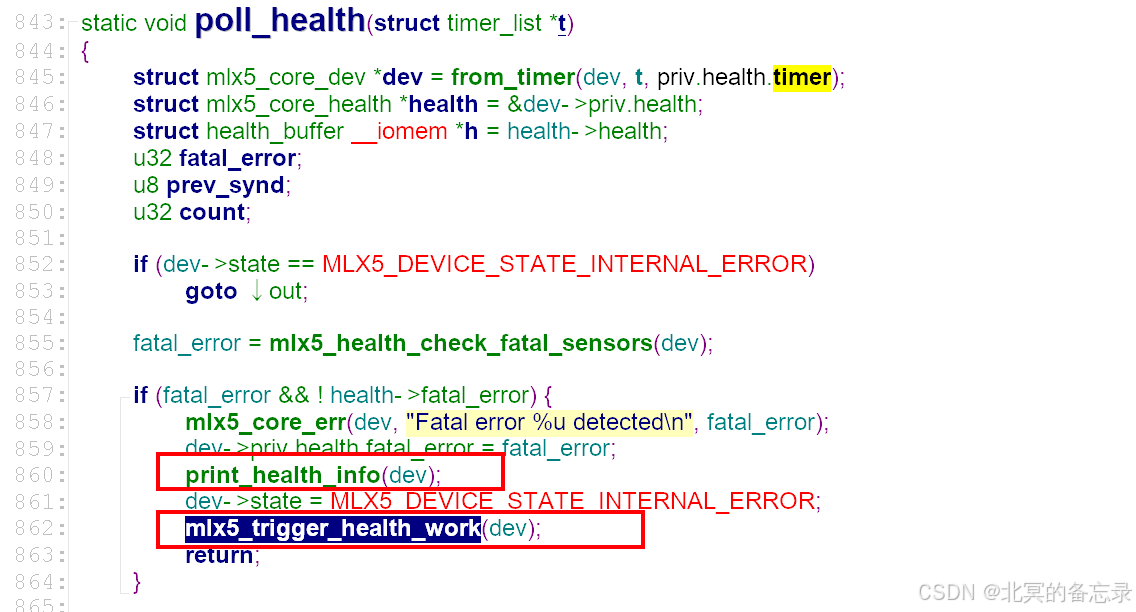

在time函数中主要处理事情

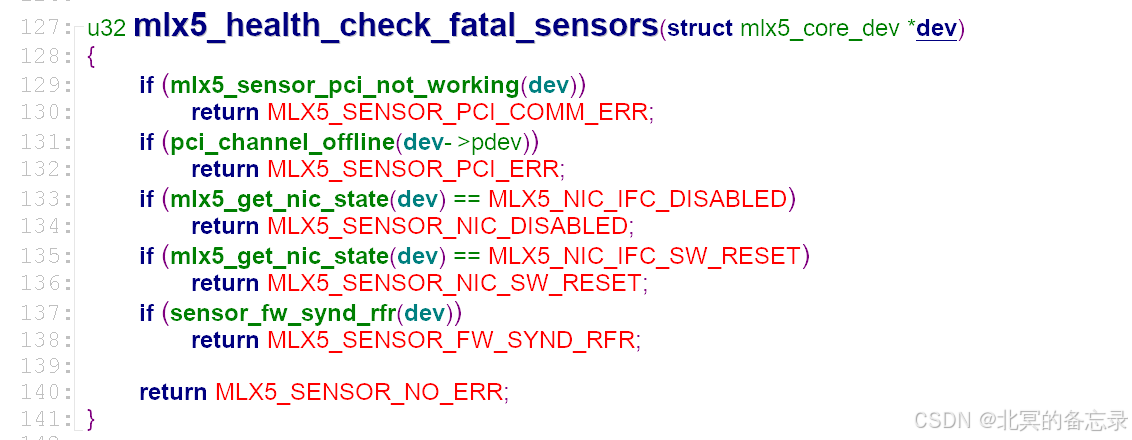

阶段1：获取状态

在这里插入图片描述
可以看到查看网卡状态，包括PCIe情况，网卡状态以及fw的synd

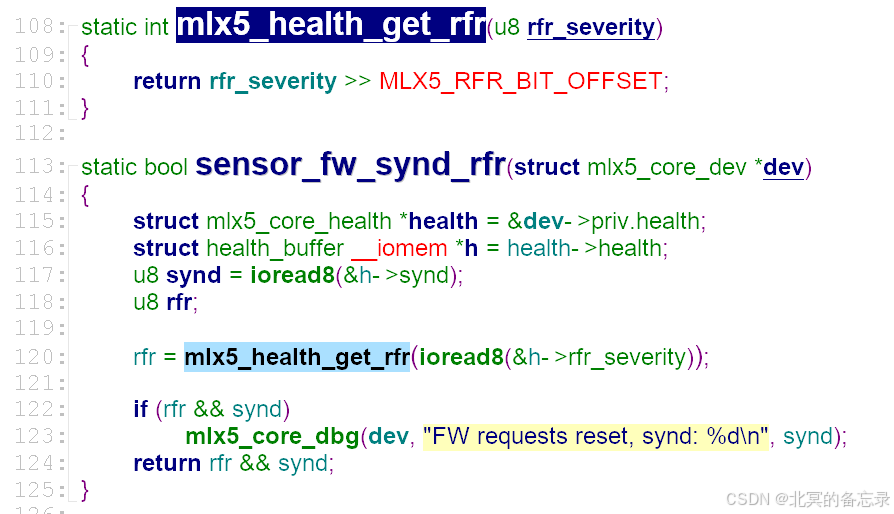

并且都是直接从寄存器获取。比如最后一个获取synd信息:

阶段2：如果有异常进行处理，并启动对应work处理

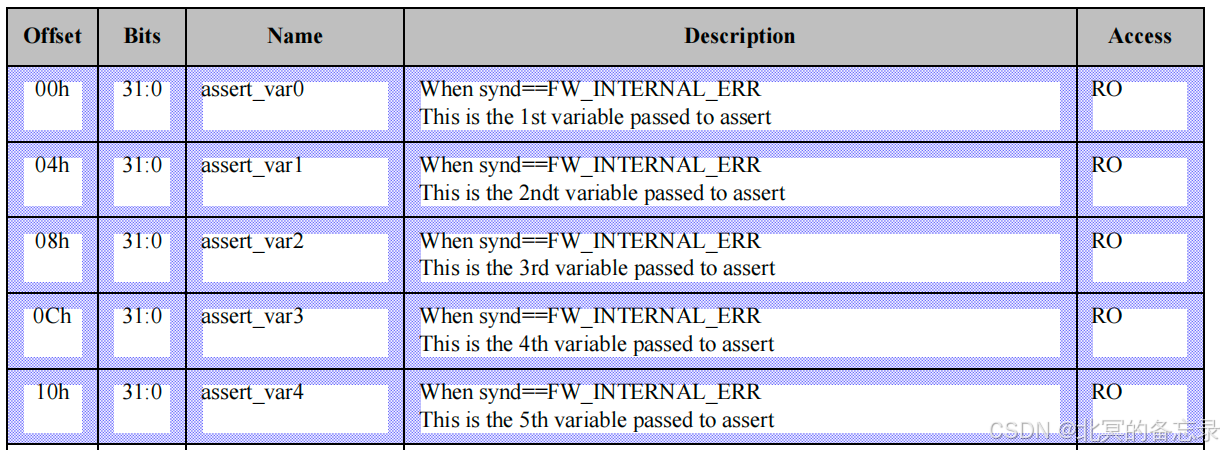

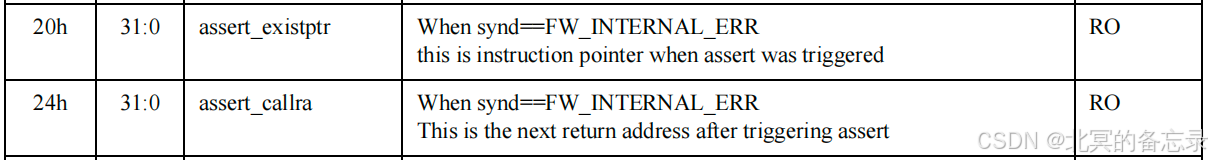

可以看到如果有异常，就会打印前面提到的信息，这些信息就是uar的接口的数据结构信息：
在这里插入图片描述

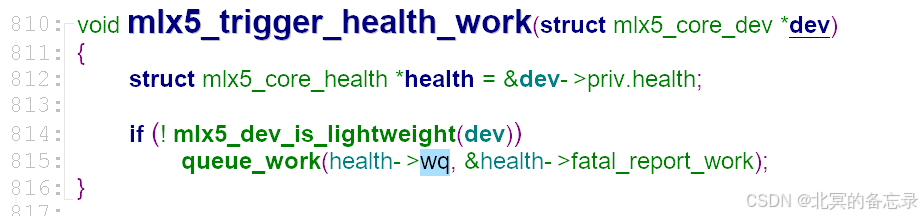

然后触发mlx5_trigger_health_work，相应的work进行处理。会把health的work（实际是fatal_report_work），挂到health的的workqueue上。

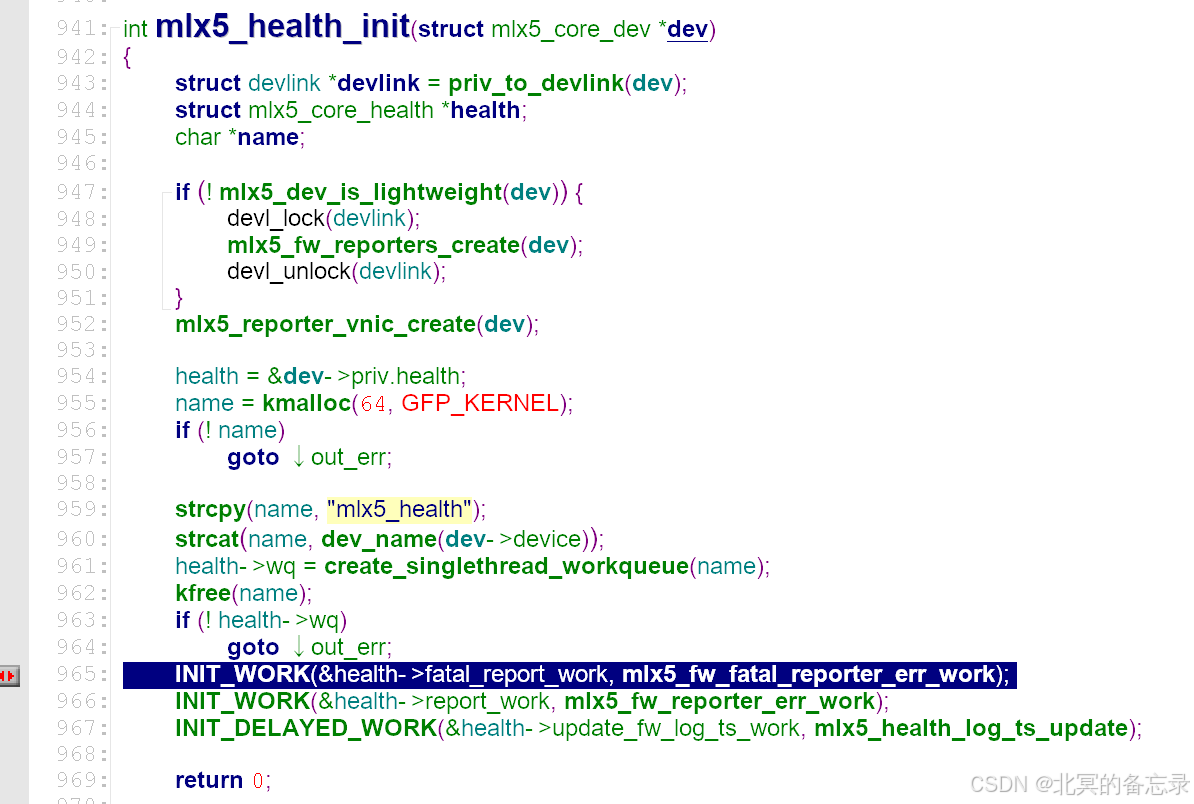

这个work是在health模块初始化的时候定义的：

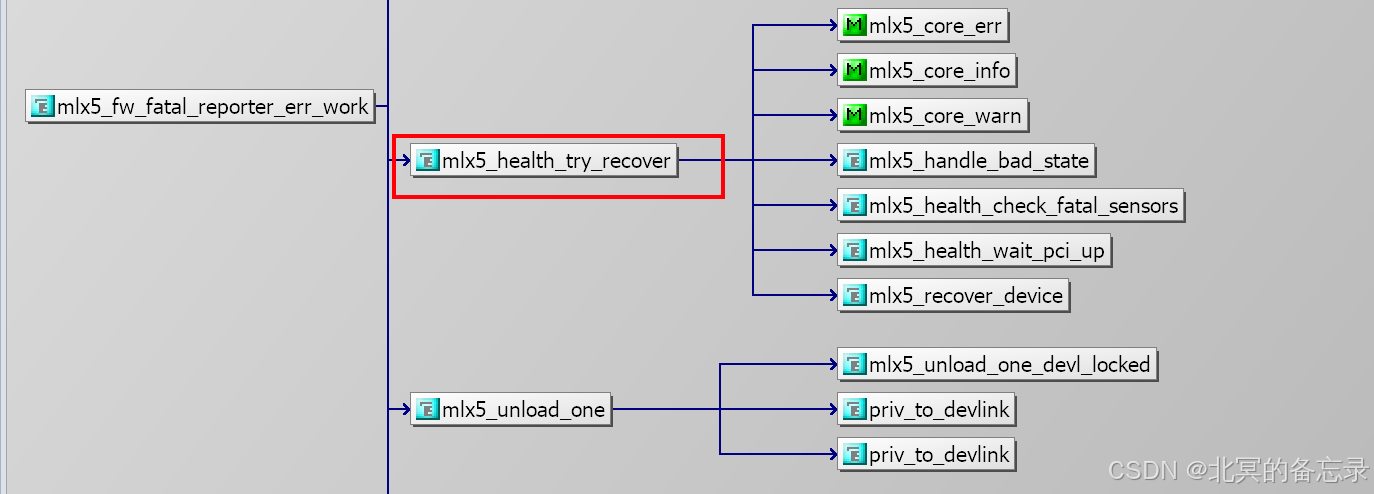

阶段3：启动work处理异常

然后在这个work里面会进行通知以及是否进行驱动卸载。

在这里插入图片描述

初始化阶段何时被调用？

网卡初始化主要流程参考兄弟篇：Mellanox OFED驱动中PCIe驱动主要初始化流程函数图
在这里插入图片描述
可以看到是在probe阶段调用到mlx5_load_one流程中的回调function设置专用流程中挂载这个功能，mlx5_start_health_poll启动一个health poll的程序。

health buffer

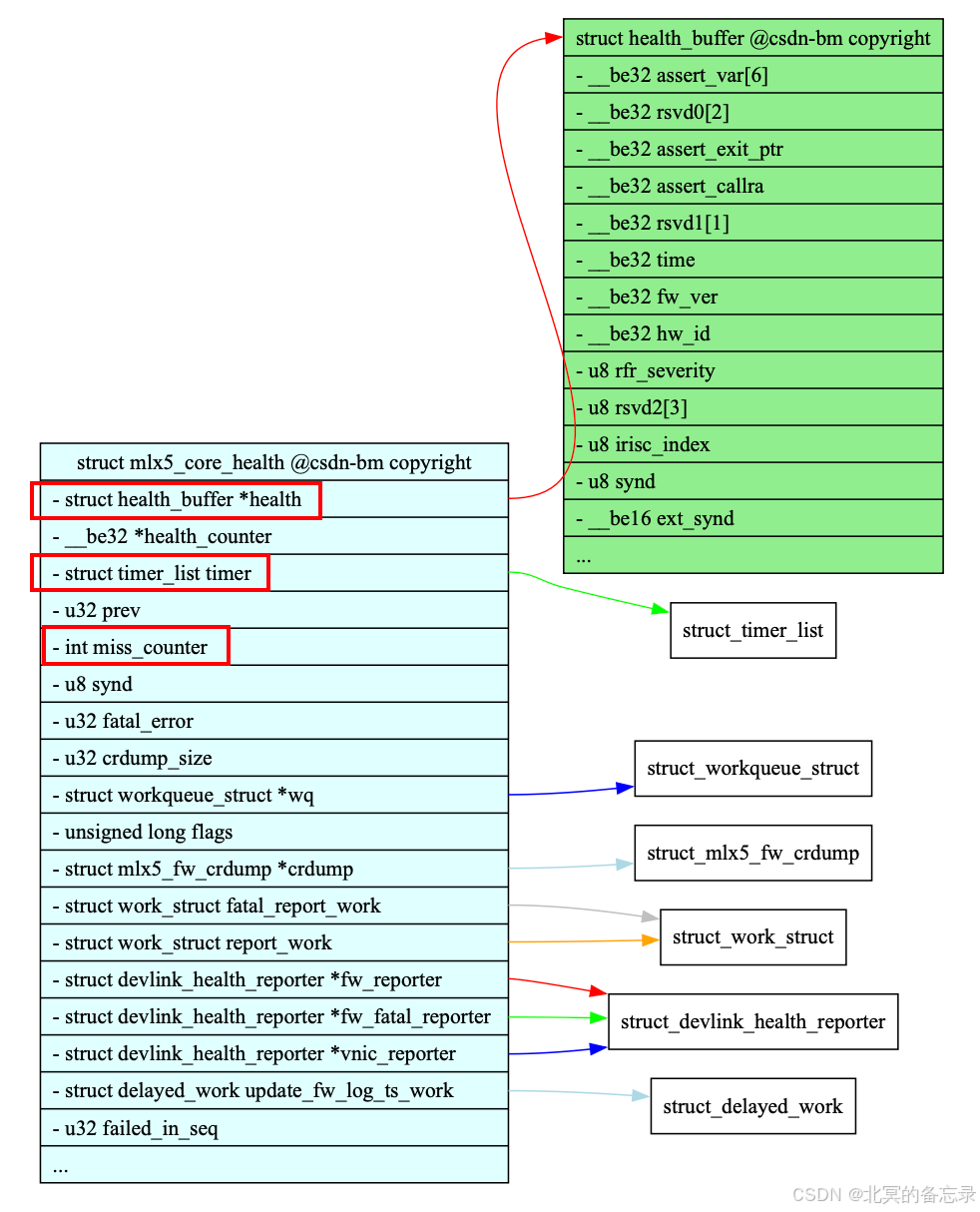

具体是这个数据结构：

struct health_buffer {
	__be32		assert_var[6];
	__be32		rsvd0[2];
	__be32		assert_exit_ptr;
	__be32		assert_callra;
	__be32		rsvd1[1];
	__be32		time;
	__be32		fw_ver;
	__be32		hw_id;
	u8		rfr_severity;
	u8		rsvd2[3];
	u8		irisc_index;
	u8		synd;
	__be16		ext_synd;
};
