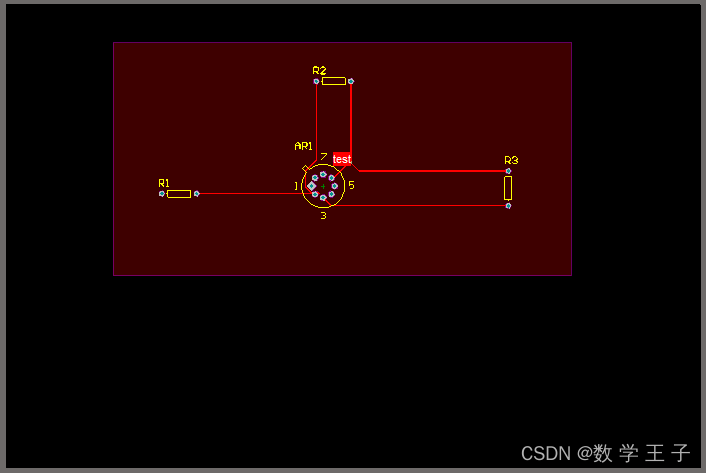

本文介绍了如何使用Altium Designer进行反相放大器的电路设计与仿真。通过调整电路参数，实现交流电压0.1V在输出端放大至1V，验证了R2/R1=10的反相放大效果。尽管尝试了不同布线方式以改善电路外观，但结果仍不尽人意。

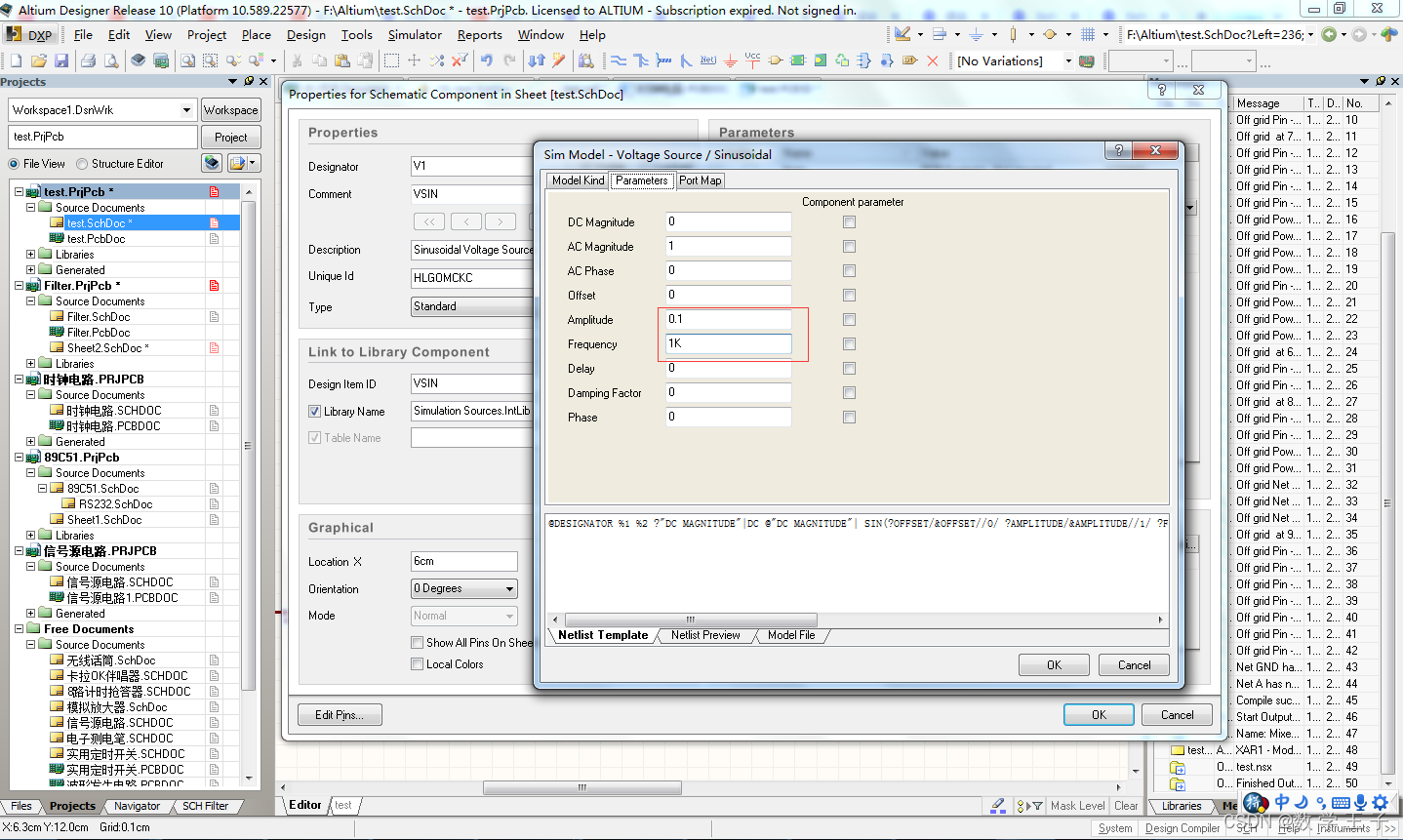

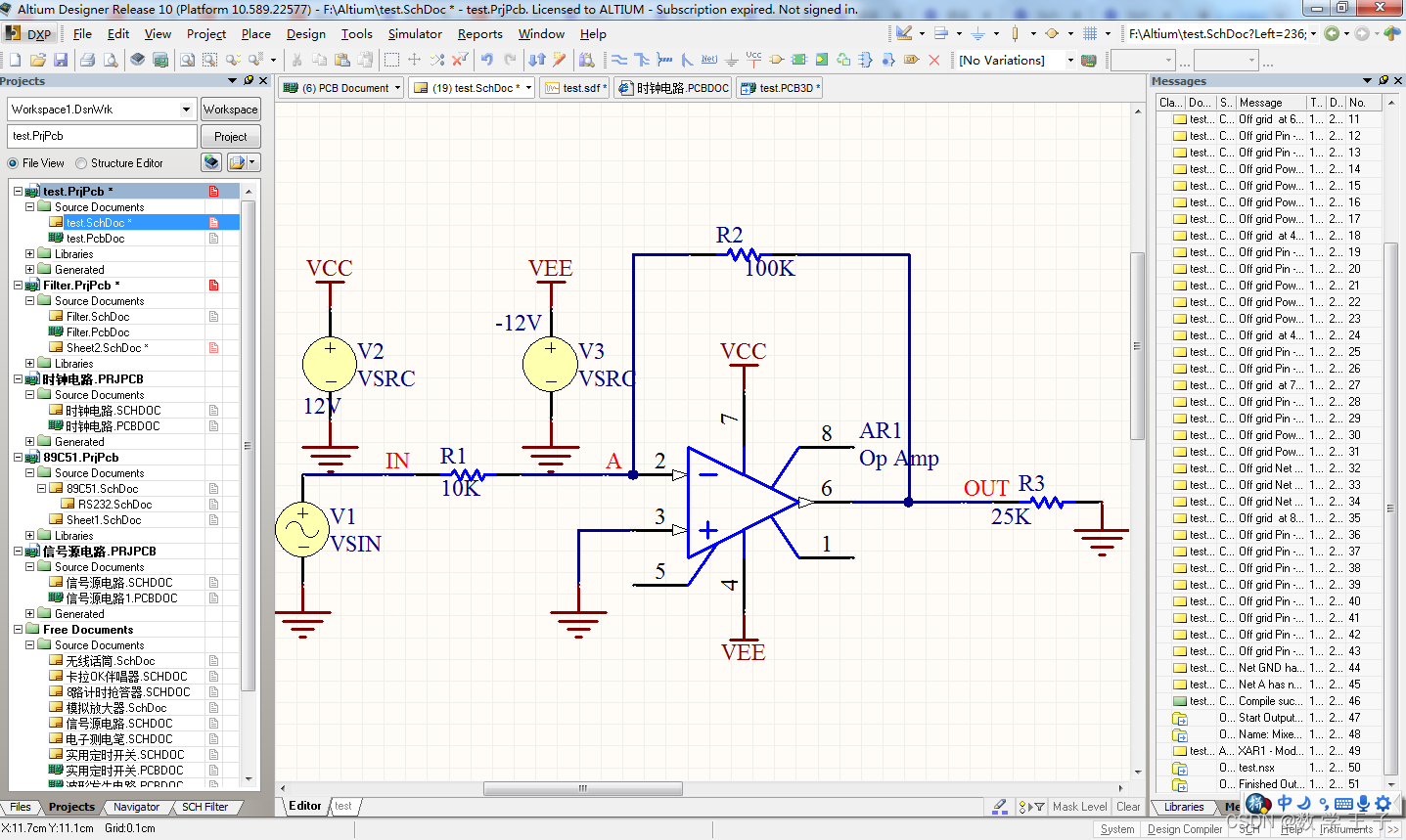

我参考了别人画的电路图如下，做了适当更改，交流电压设为0.1V，1Khz

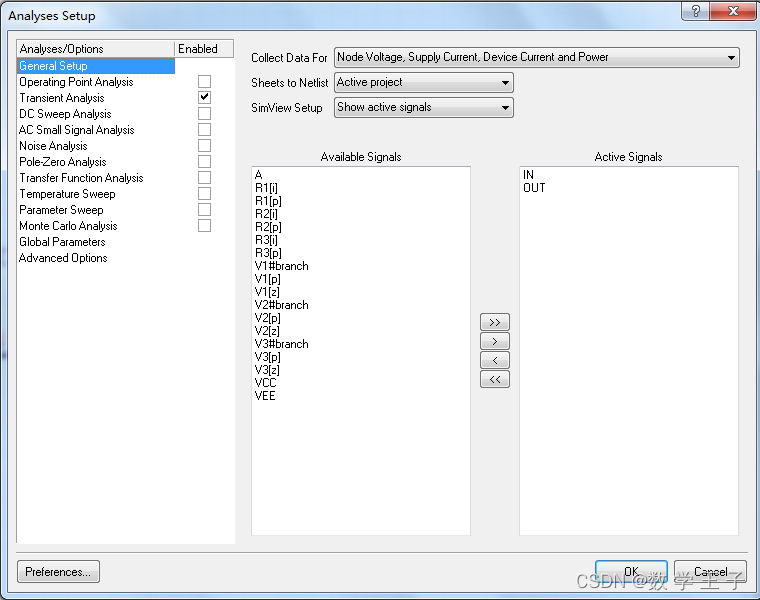

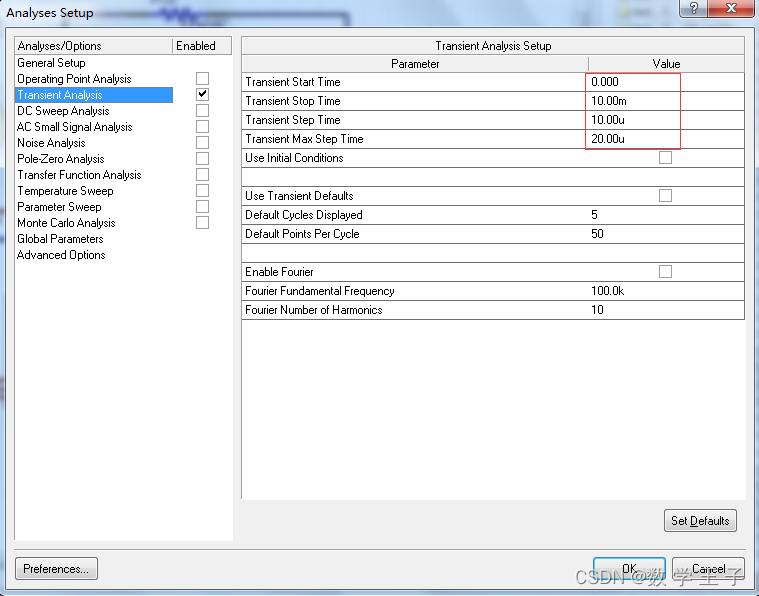

仿真参数设置如下

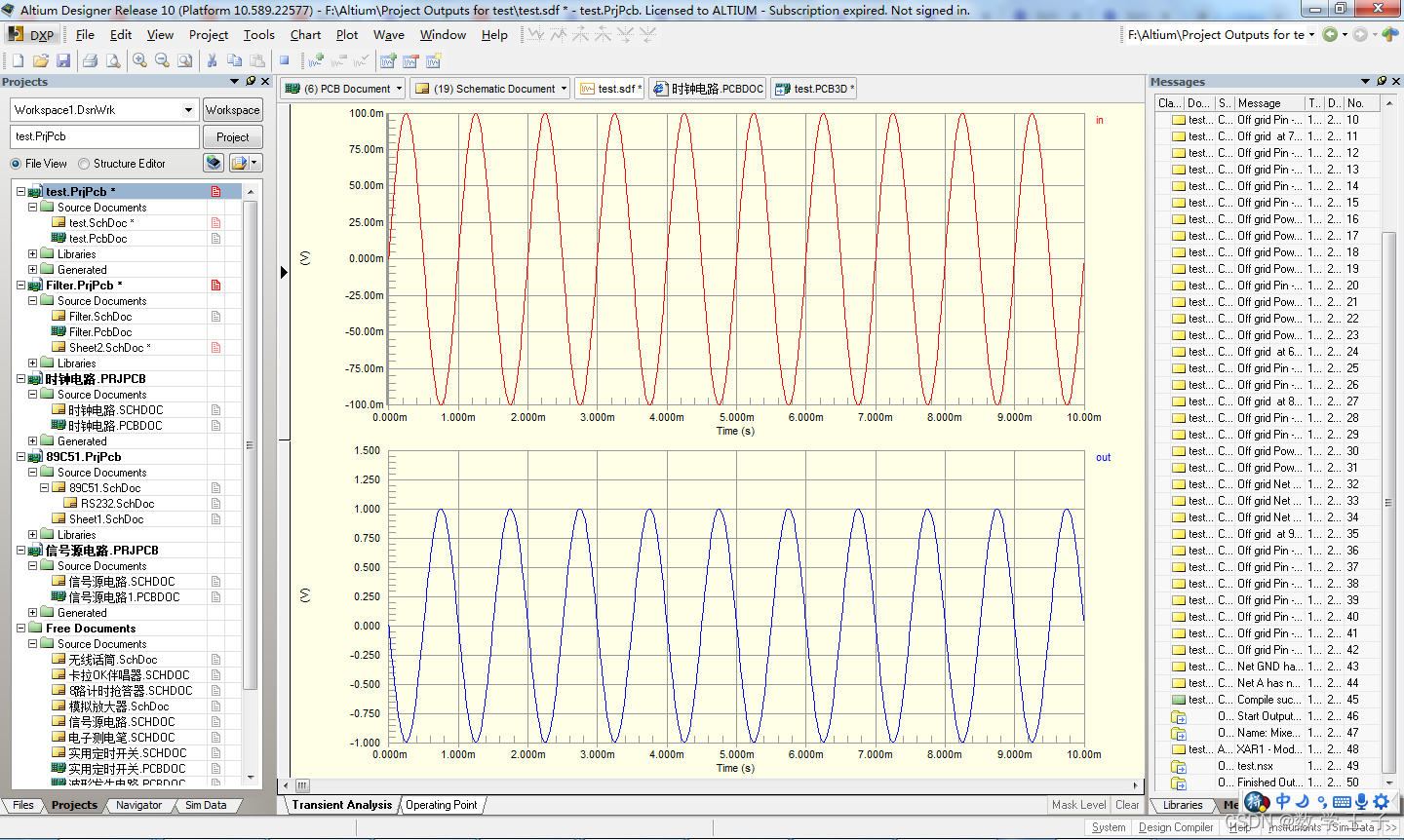

仿真结果如下
输入端的0.1V在输出端变为1V，放大了10倍，因为R2/R1=10，且为反相（故名反相放大器）
