大功率H桥电机驱动板电路设计方案

大功率H桥电机驱动板电路设计方案

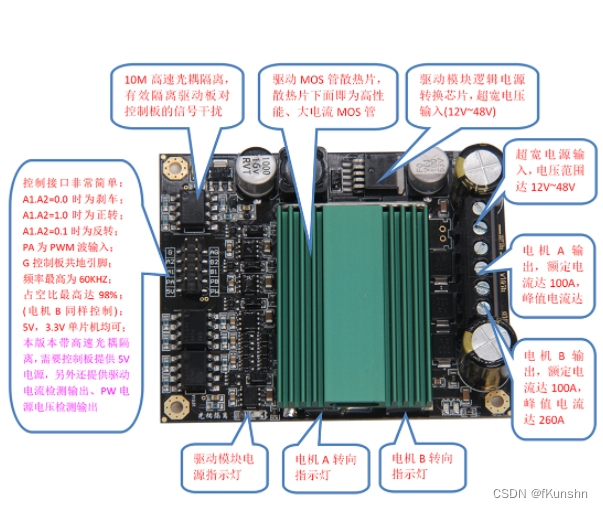

此大功率直流电机驱动板采用ir2103驱动芯片，可同时驱动两路电机，使用10m高速光耦对控制信号进行隔离，最大额定电流可达100A，方案包括：硬件原理图，PCB(可直接打样测试)，BOM表(直接拿后元器件)，STM32测试程序，硬件测试方案，接线图等。

大功率H桥电机驱动板是一种用于控制大功率直流电机的电路设计方案。该方案采用了ir2103驱动芯片，能够同时驱动两路电机。为了保证控制信号的稳定和可靠，方案还使用了10m高速光耦对控制信号进行隔离。最大额定电流可达100A，能够满足高功率电机的驱动需求。

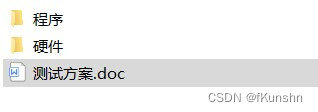

整个方案包括了硬件原理图、PCB设计文件、BOM表、STM32测试程序、硬件测试方案以及接线图等多个部分。这些文件和设计图纸可以直接拿来进行打样测试，大大提高了开发和测试的效率。

在硬件原理图部分，详细展示了电机驱动板的整体结构和各个部件的连接方式。通过仔细分析硬件原理图，可以清晰了解每个元器件的作用和相互连接关系。这有助于开发人员深入理解电路设计原理，为后续的调试和优化提供指导。

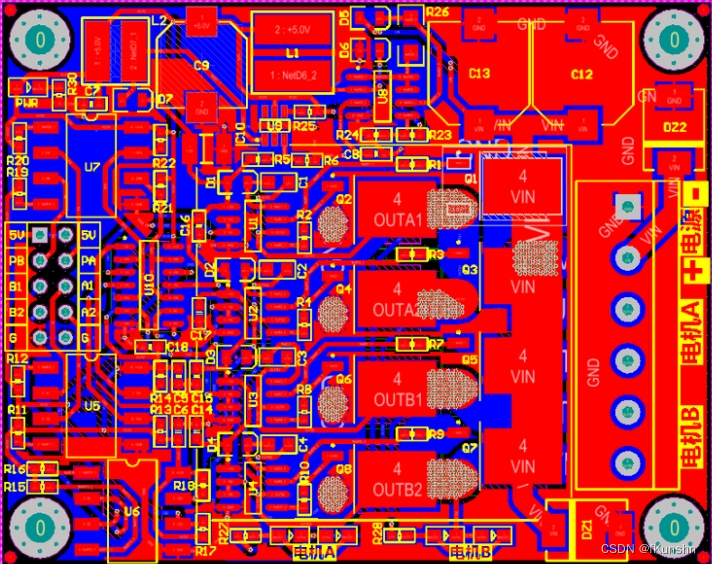

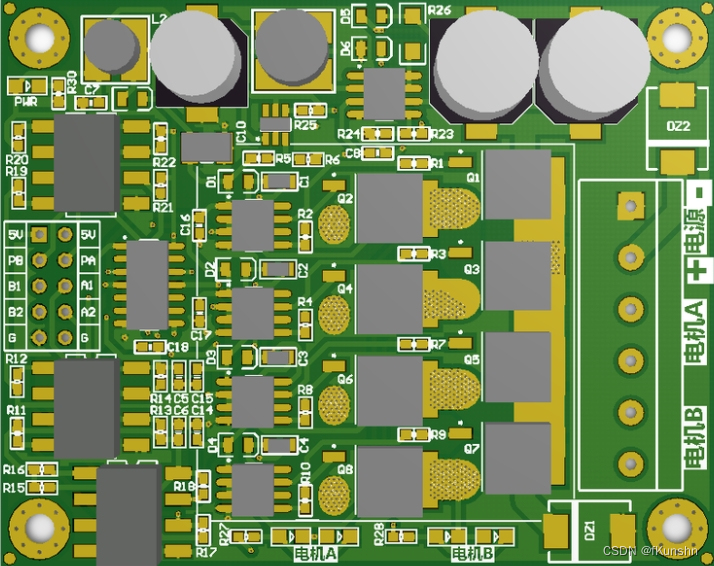

PCB设计文件提供了电路板的具体布局和焊接引脚等信息。该设计文件可以直接用于样品的制作和测试，节省了开发人员自行设计电路板的时间和精力。而BOM表则列出了电路板所需的后续元器件清单，用户可以直接根据清单进行采购，避免了反复查询和比对的繁琐过程。

STM32测试程序是为了验证电机驱动板的正常工作而编写的。通过这个程序，用户可以对电机进行各种测试，例如速度控制、转向控制、功率输出等。测试程序的编写思路和实现方法将有助于开发人员更深入地了解驱动板的功能和性能。

硬件测试方案则提供了具体的测试方法和步骤。通过按照硬件测试方案进行测试，可以全面了解驱动板在不同条件下的工作情况，从而对其进行调试和优化。同时，测试结果还可以用于评估驱动板的性能指标是否符合设计要求。

接线图则清晰展示了电机驱动板与其他设备之间的连接方式。在实际应用中，电机驱动板往往需要与其他电路板或控制器进行联动。通过仔细分析接线图，可以确保连接正确无误，避免因接线错误导致的故障和损坏。

综上所述，大功率H桥电机驱动板电路设计方案是一种高性能、高可靠性的电机控制解决方案。该方案提供了详细的设计文档和测试程序，帮助用户快速开发和测试大功率电机驱动系统。通过使用这个方案，用户可以快速搭建起稳定可靠的大功率电机控制系统，满足各种应用场景的需求。
