本文介绍了如何在PLC（可编程逻辑控制器）中读取不同区域的变量，如取消优化的DB块中的变量，以及过程映像输入寄存器I区、输出寄存器Q区和中间变量寄存器M区，特别指出PLC中使用`.`和Node-RED中使用`,`进行地址分割的差异。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

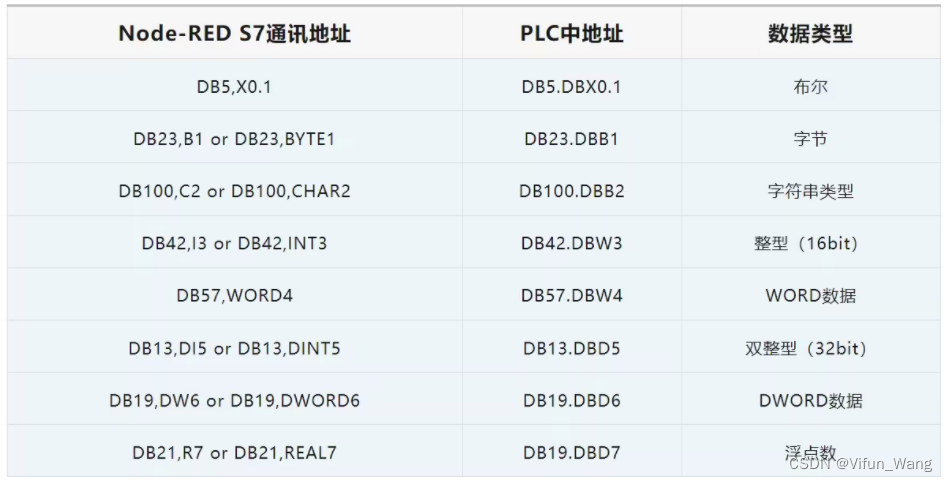

1. 读取DB块中的变量（DB块必须取消优化的块访问）

此处尤其注意，PLC中绝对地址访问用”.”进行分割，在Node-RED中用”,”进行分割！
在这里插入图片描述

2. 读取变量表中的变量（过程映像输入寄存器 I区域）

在这里插入图片描述

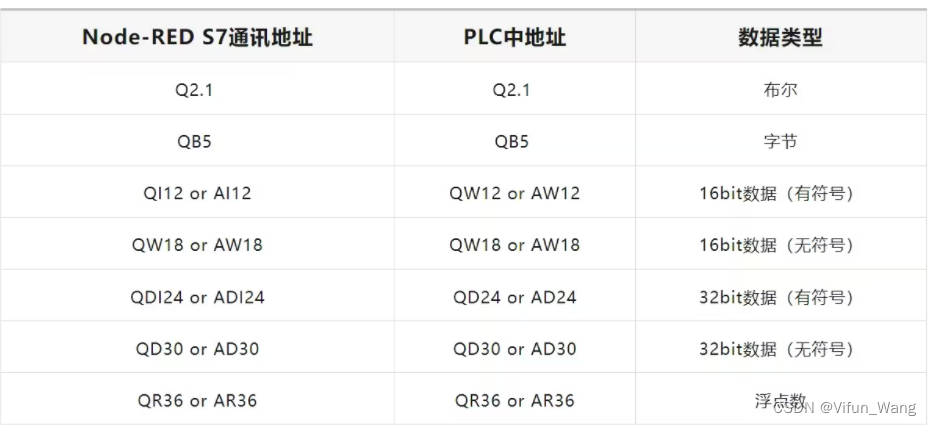

3. 读取变量表中的变量（过程映像输出寄存器 Q区域）

在这里插入图片描述

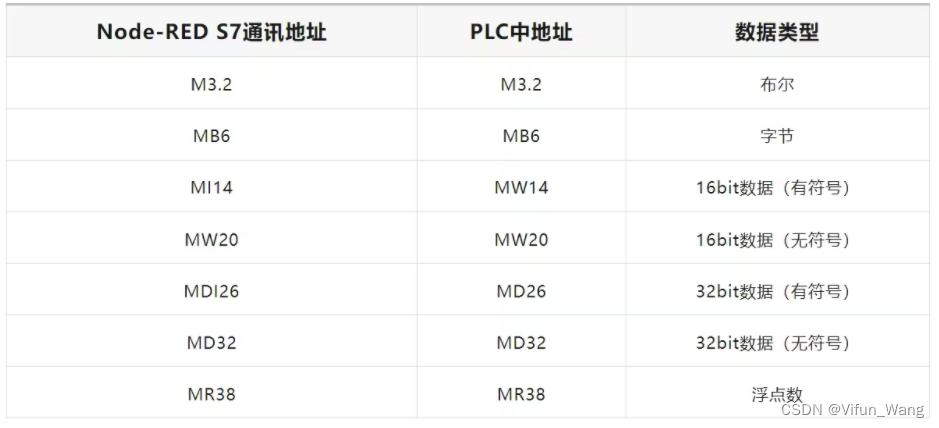

4. 读取变量表中的变量（中间变量寄存器 M区域）

在这里插入图片描述
本文转载自：https://www.bilibili.com/read/cv23201446/
