UML中的活动图（Activity Diagram）

活动图（Activity Diagram）

定义：

活动图用来描述事物或对象的活动变化流程

活动图描述了从活动到活动的流。从本质上说，是一个流程图，它显示出一个过程的各个步骤。是UML中对系统动态方面建模的图之一。

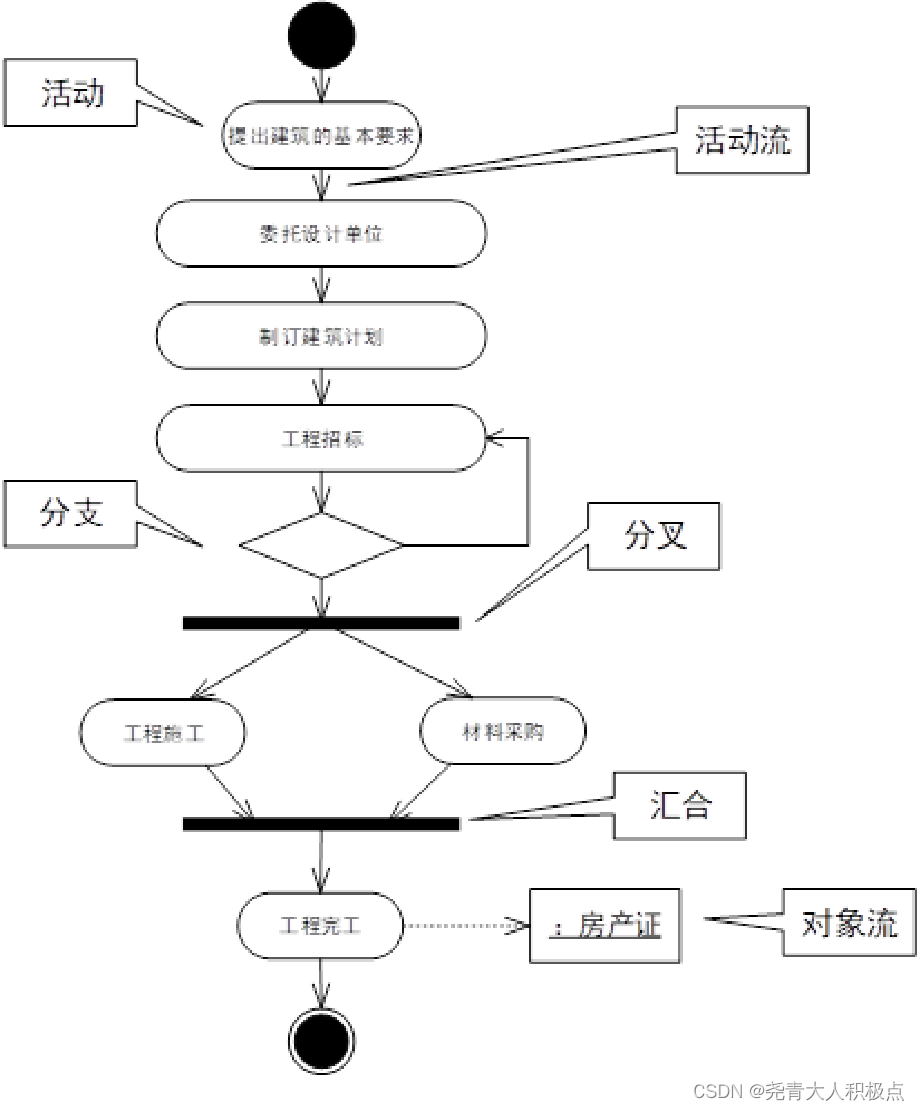

组成元素：

活动(Action):

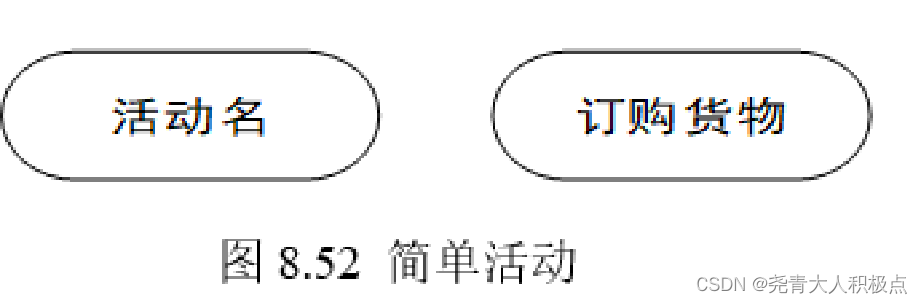

是活动图主要结点，用两边为弧的条形框表示，中间为活动名。

活动分为简单活动和复合活动。

简单活动为不能再分解的活动

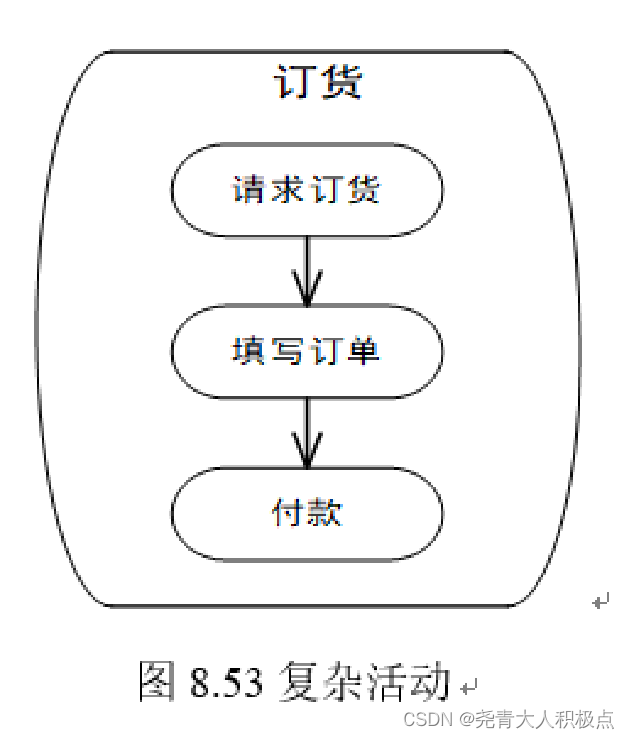

复合活动是可以再分解的复杂活动

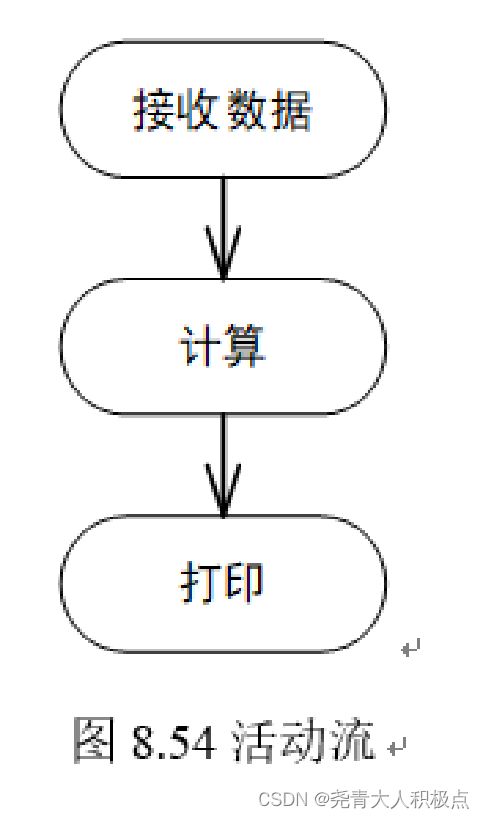

活动流(Action Flow):

用来描述活动之间的有向关系，反映一个活动向另外一个活动之间的转移。用带箭头的实线表示

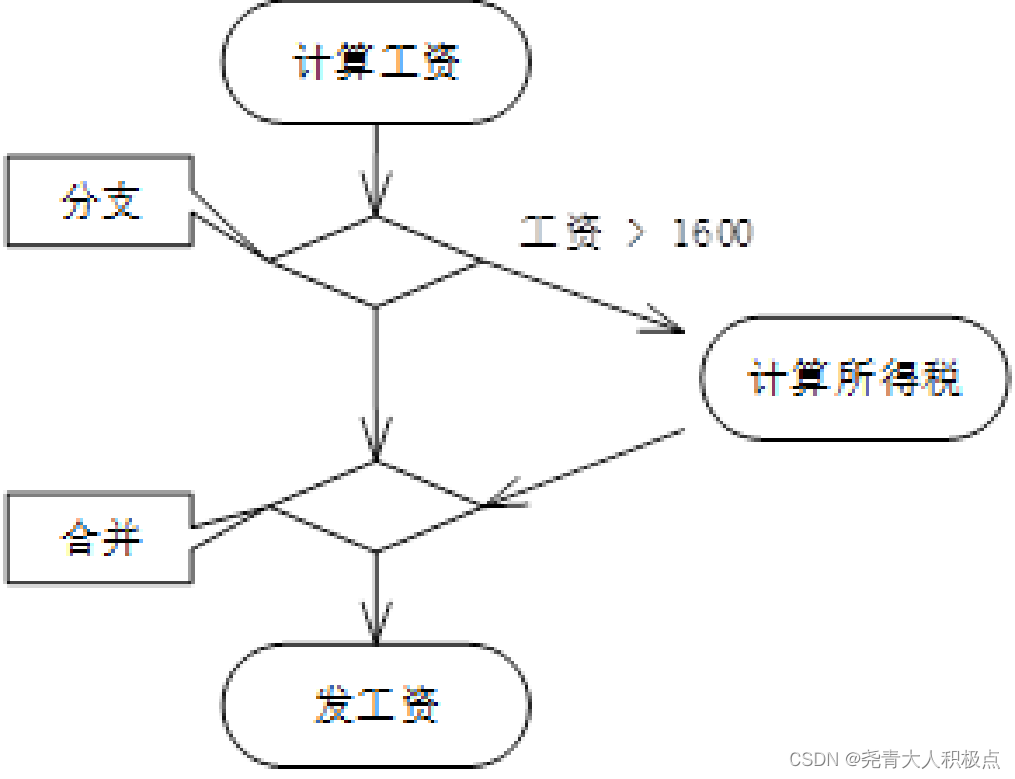

分支（Branch）与合并（Merge）:

分支活动流要根据不同的条件决定转换的去向。

分支包括一个入转换和多个出转换

合并包括多个入转换和一个出转换

出转换之间是互斥的

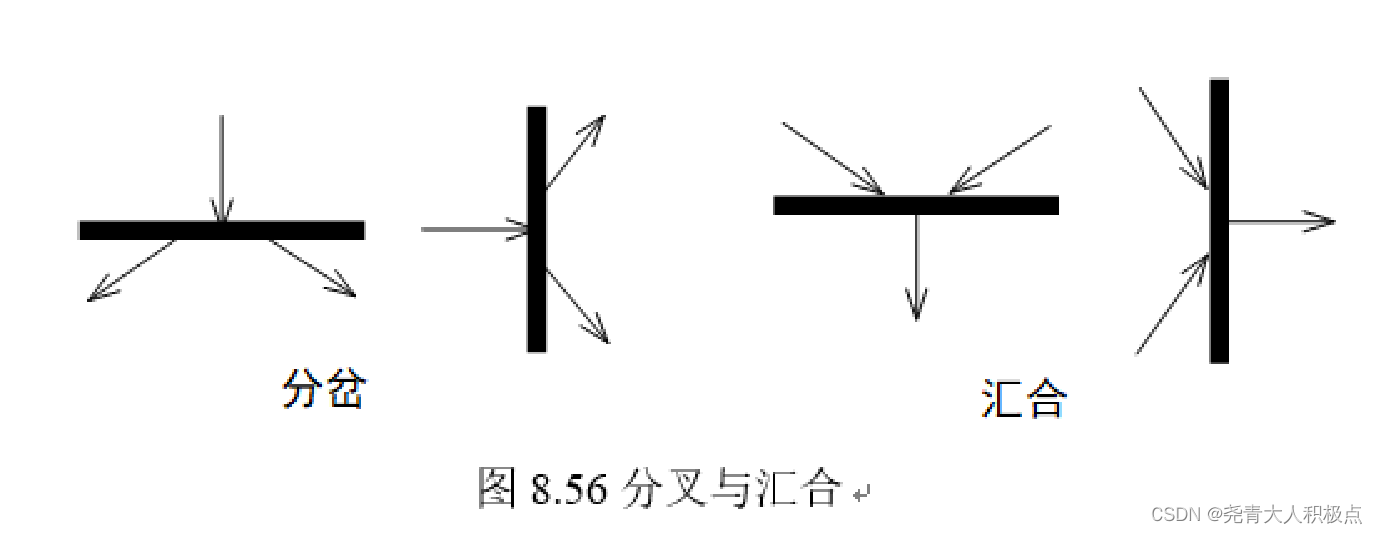

分叉（Fork）和汇合（Join）：

用来对并发的控制流建模。

分叉用于将活动流分为两个或多个并发运行的分支

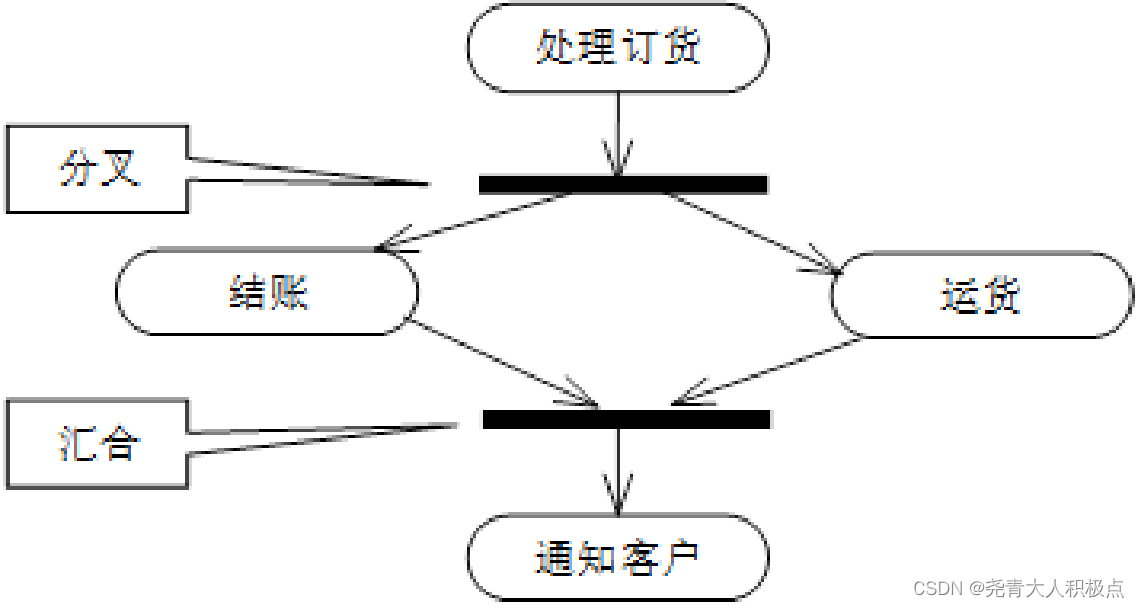

处理订货活动分叉成结帐活动和运货活动，之后又汇合成通知客户活动。

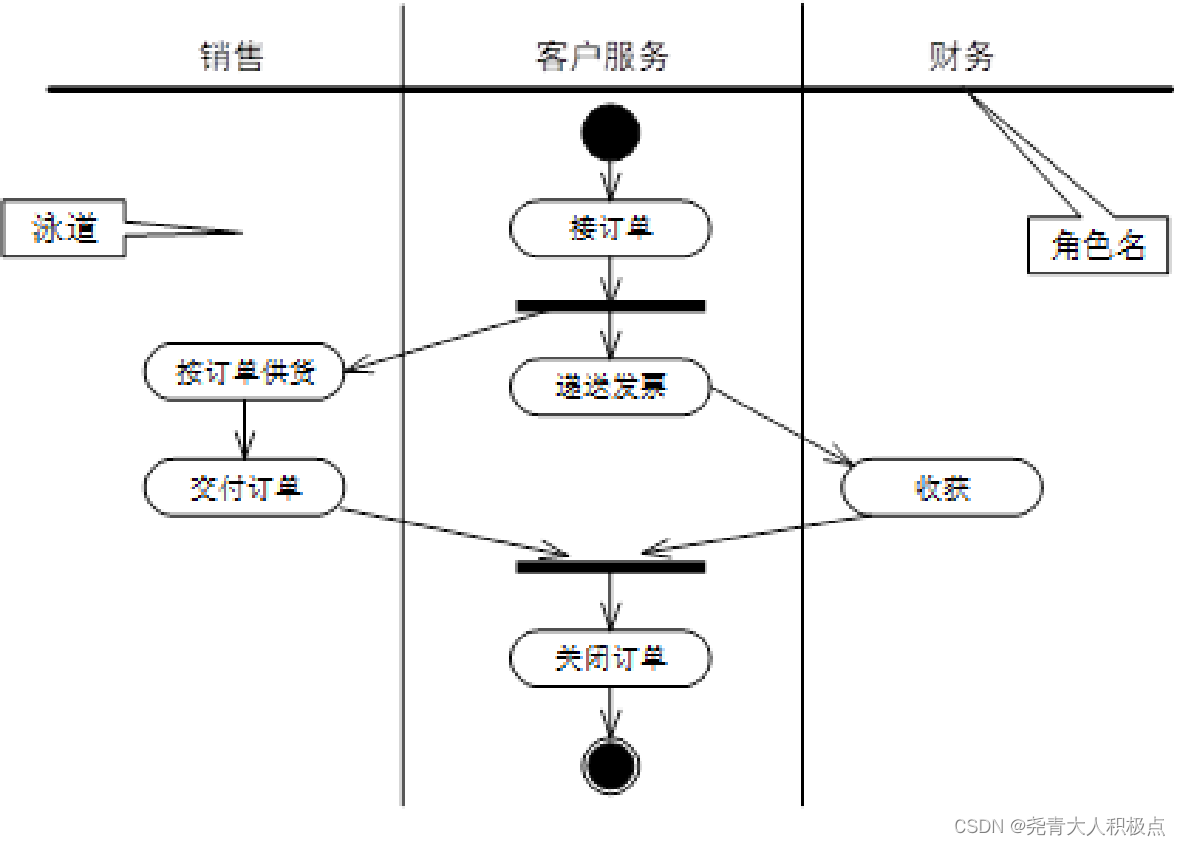

泳道(swim lane)：

是活动图中的区域划分，每一个泳道代表一个责任区域，指明活动是由谁负责的或发起的。

一个泳道中包括一组相关活动。

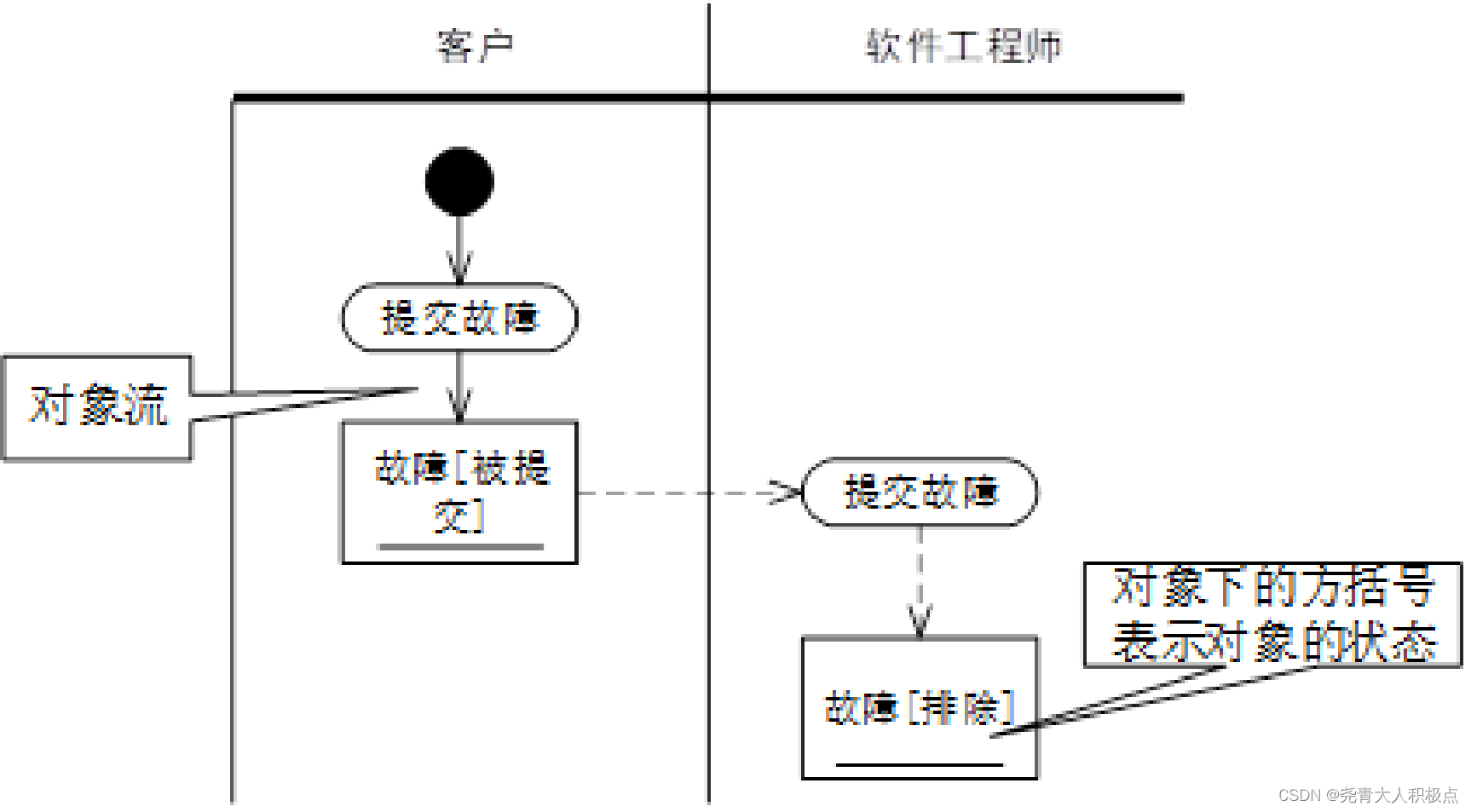

对象流（ObjectInputStream）：

反映活动与对象之间的依赖关系，表示对象对活动的作用或活动对对象的影响，用依赖关系表示

① 如果箭头从活动指向对象，表示活动对对象的创建、修改或撤销等的影响；

② 如果箭头从对象指向活动，表示该活动将使用所指向的对象。

整理了老师PPT的笔记，供个人学习与记录，如有问题，欢迎各位大佬指出。
