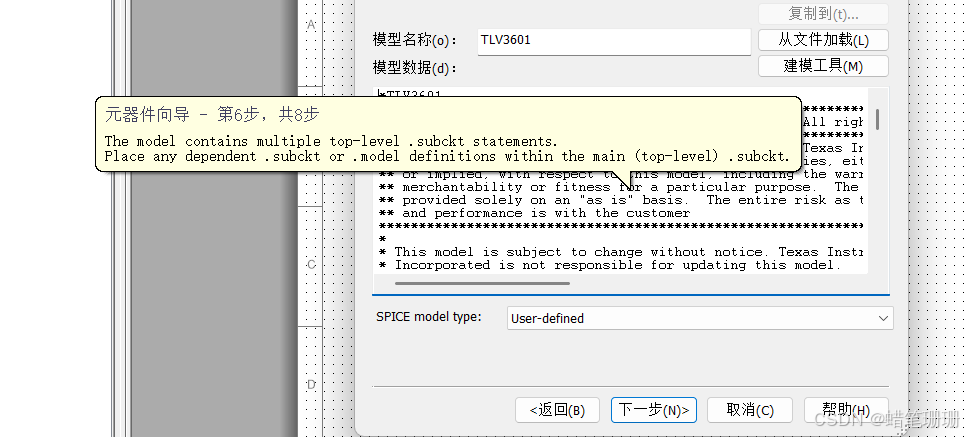

下午在导入一个TI运算放大器时出现了两个报错
在这里插入图片描述
第一个常见的错误，在博客上就能搜到解决方案
【Multisim】关于导入TI的SPICE模型发生的报错

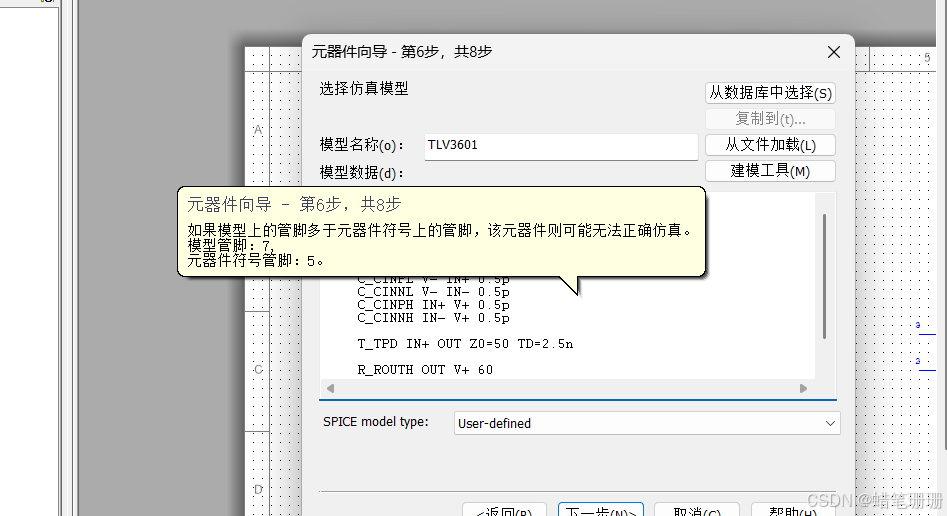

但是第二个错误全网找不到答案
在这里插入图片描述
用deepseek和豆包在那里改来改去没解决

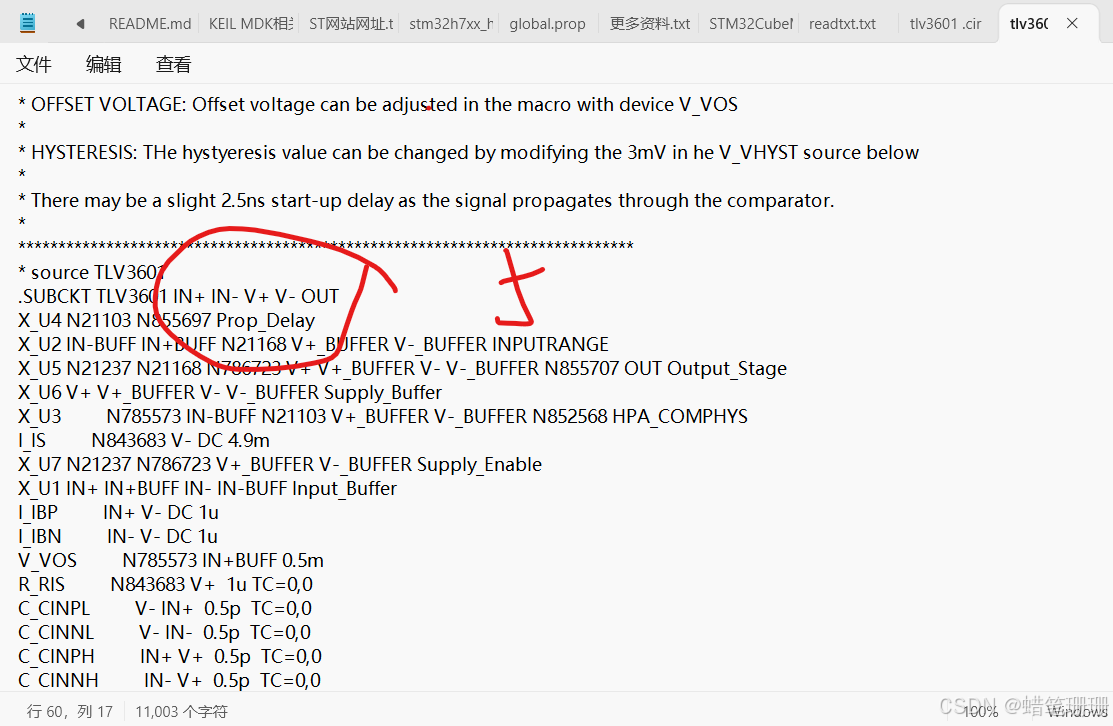

明明.cir文件是对的
打开cir文件写的也是5个引脚啊
在这里插入图片描述

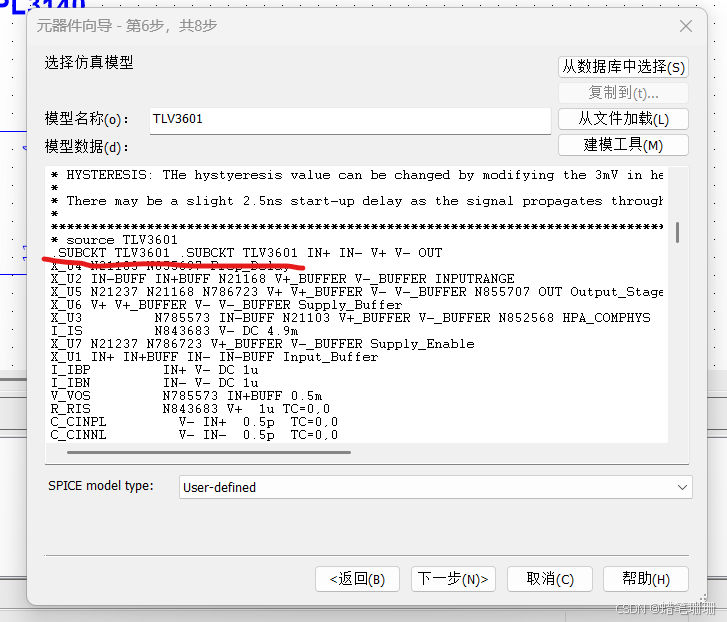

找了一个下午的错误，最后发现是导进这里后它给我多加了多个.SUBCKT
在这里插入图片描述

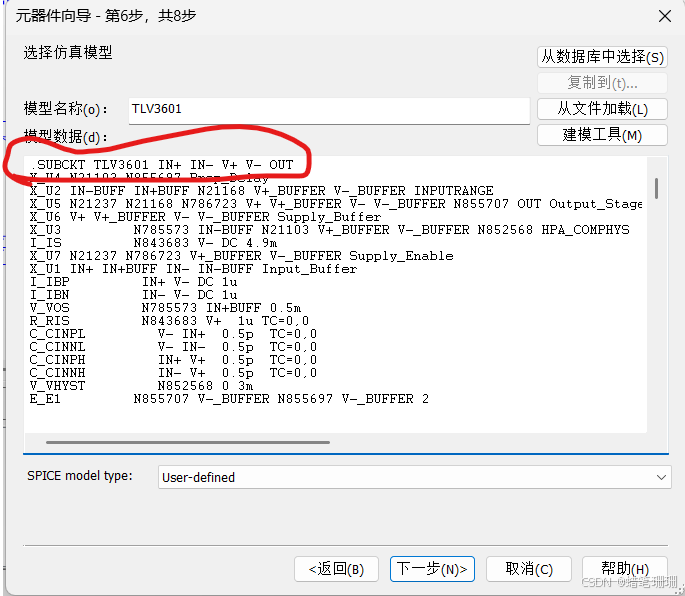

解决方案
1.把上面那一大串注释删除
2.第一行的".SUBCKT"删得只剩一个就解决了
在这里插入图片描述
