如何通过光纤收发器指示灯来判断收发器的故障

我们常用的光纤收发器都有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。那么，光纤收发器的每个指示灯都有什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？我们又该如何如何通过指示灯来判断光纤收发器的故障呢？接下来我们就跟随飞畅科技的小编一起来详细了解下吧！

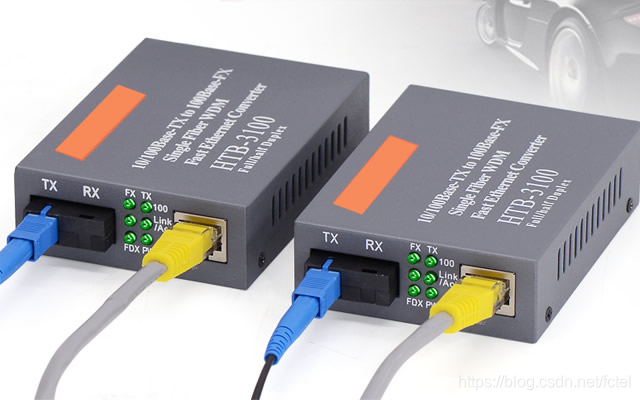

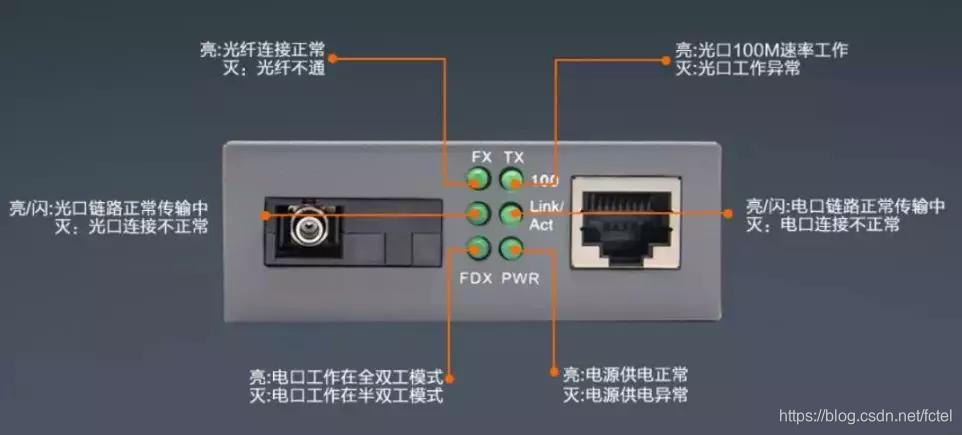

以上图为例，FX代表光口，TX代表电口，100代表传输速率，LINK/ACT代表链路和数据传输，FDX代表工作模式，PWR代表电源。

若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

光纤收发器指示灯的故障判定方法

1、 首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？

A、 如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式接收;另一头是交叉方式连接。

B、如A收发器的光口（FX）指示灯亮而B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光芒跳线可能断了）。

C、 双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

D、 有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

E、 有的收发器侧面有MPR开关:表示连接交换机的连接线是直通方式；DTE开关：连接交换机的连接线是交叉线方式。

2、 光缆、光纤跳线是否已断？

A、 光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。

B、 光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。

3、 半/全双工方式是否有误？

有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。

4、 用光功率计仪表检测

光纤收发器或光模块在正常情况下的发光功率：多模2Km：-10db—18db之间；单模20公里：-8db—15db之间；单模60公里：-5db—12db之间；假如在光纤收发器的发光功率在：-30db—45db之间，那么可以判断这个收发器有问题。

好了，以上内容就是飞畅科技关于光纤收发器坏了如何通过指示灯的故障判定？这个问题的详细解答，希望能对大家有所帮助！飞畅科技长期致力于为客户提供电话光端机、武警光端机、智慧磐石项目、光纤收发器、工业交换机、协议转换器等工业网络通信产品，已成为国内工业通信领域的领导品牌，欢迎前来了解、交流。
