第27课 原理图的简介

什么是原理图？

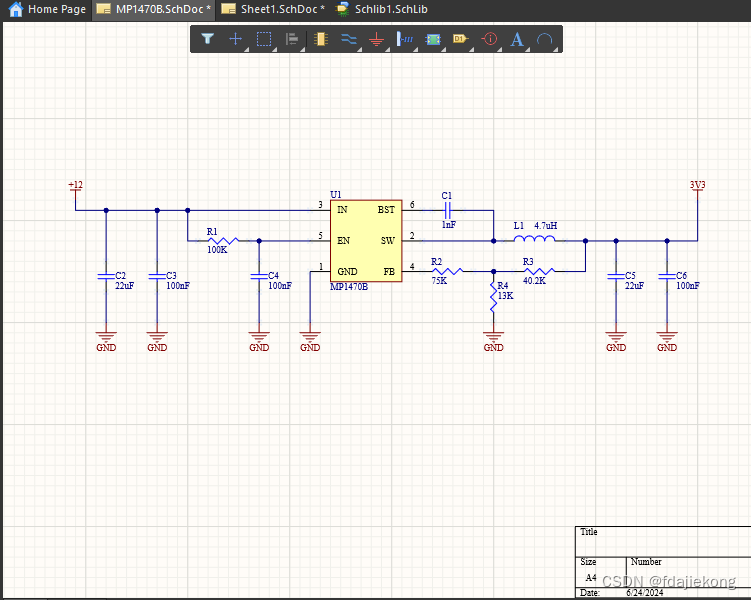

原理图就是由元器件连接而成的电路图，它表征了你所设计电路的基本原理。

原理图上的所有元器件，都要从你所画好的元器件符号库中调用。元器件的信息会显示在原理图上，如型号、位号、特性值等。

按照我们的设计，在原理图上绘制导线，将各个元器件以特定方式连接在一起，构成一个完整的电路系统。

画完原理图之后，它的使命并没有结束。在同一个项目（.PrjPcb）中，原理图和PCB图必须是相互关联的。原理图上的元器件信息及导线连接关系将同步地映射到PCB图上。具体的内容大家在操作过程中会慢慢体会到。

原理图文件的后缀名是.SchDoc。
