第19课 绘制元器件符号——管脚属性的调节

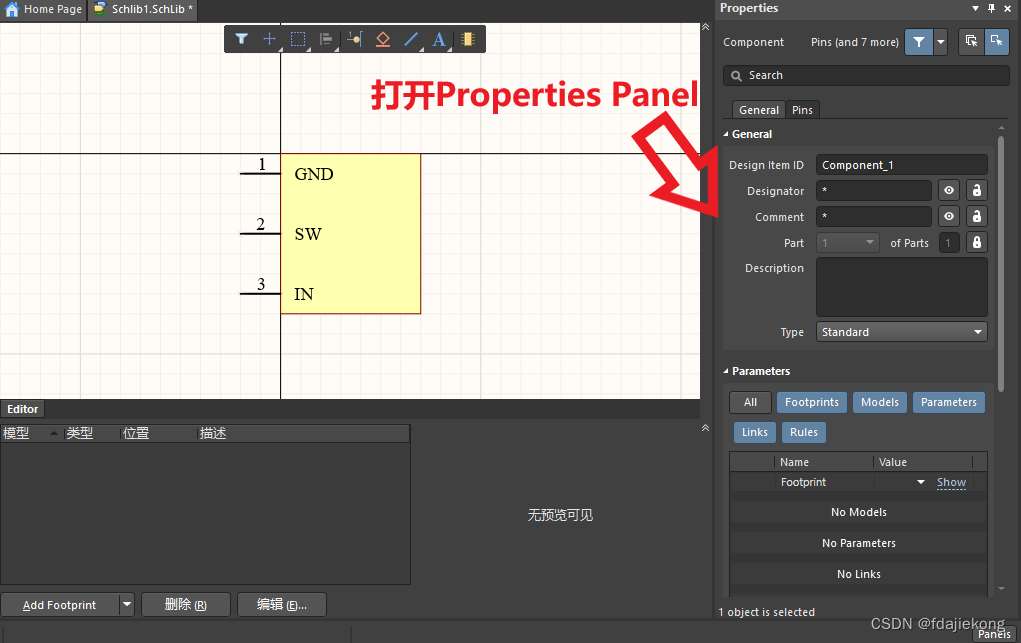

打开Properties Panel

在画完管脚之后，我们可以再更改管脚的许多属性。

这些都可以通过操作Properties Panel实现，我们先打开它。

---

更改管脚的序号、名称

在画完管脚之后，我们可以再更改管脚的序号和名称。

先要选中你想要更改的那个管脚。接着我们在Properties Panel上找到Properties栏。

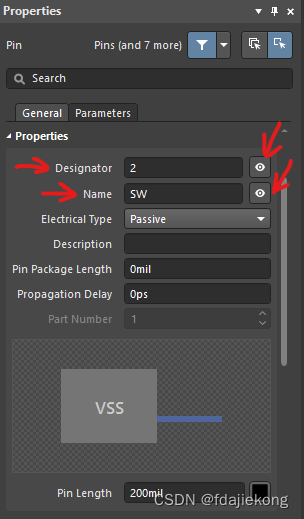

在Properties栏上：

• Designator：管脚的序号；

• Name：管脚的名称。

• 眼睛符号：是否显示管脚的序号或名称。

暂且不提其他的属性。

下边我们试着更改管脚的序号和名称。

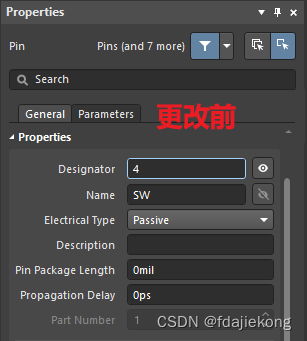

先选中4号管脚，之后右边的Properties Panel上也会相应显示出该管脚的各种属性。

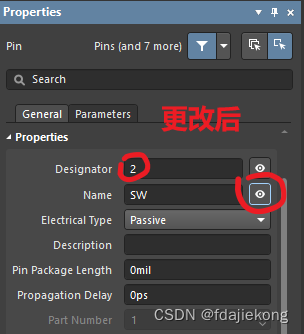

在Properties Panel上的Properties栏，更改管脚的序号，并让管脚的名称显示出来。

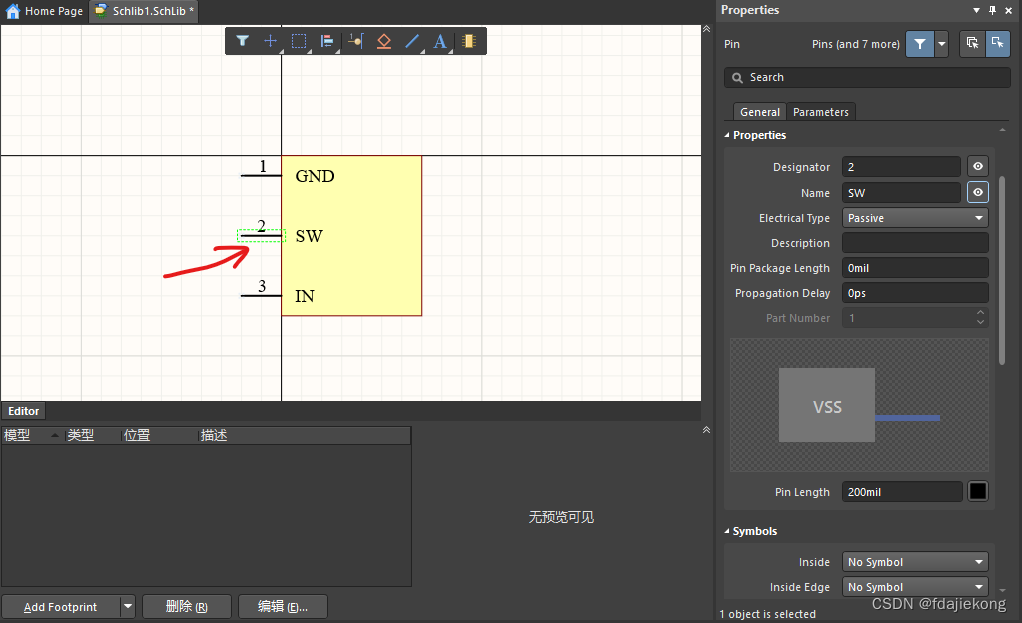

在图纸上也将发生对应的更改，该管脚的信息就更改完成了。

---

更改管脚的长度

对于管脚的长度，我们也可以做修改。

先要选中你想要更改的那个管脚。接着我们在Properties Panel上找到Properties栏。

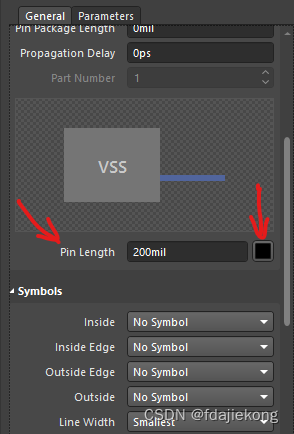

在Properties栏上：

• Pin Length：管脚的长度；
• 色块：管脚的颜色（也包括序号、名称的颜色）。

更改的管脚长度的方式，和上面更改管脚的序号、名称的方式类似。也是要先选中管脚，然后在Properties Panel上进行修改。此处就不再赘述了。

管脚长度一般默认取200mil。

---

更改名称文字的位置、方向

有时候，管脚名称所在的位置并不符合我们的预期，这时候我们就要对名称位置的位置、方向做一定的调整。管脚编号的文字字体一般不怎么需要调整，默认的就行了。

先要选中你想要更改的那个管脚。接着我们在Properties Panel上找到Font Settings栏。

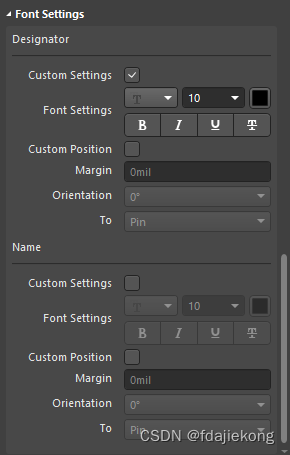

在Font Settings栏上，有两个板块。一个是Designator板块，用于调节管脚编号的文字；另一个是Name板块，用于调节管脚名称的文字。两个板块中的各个属性几乎是一模一样的。

下边介绍各个属性的具体含义：

• Customer Settings：在此处打勾，可以自定义设置文字的形态。
• Font Settings：设置文字的字体、字号、颜色、加粗等等；
• Customer Position：在此处打勾，可以自定义设置文字的位置、方向；
• Margin：设置文字相对于管脚一端的边距；
• Orientation：设置文字的旋转角度；
• To：设置文字的基准朝向。

这些属性都很直观易懂。如果有些许不明白的，可以找个现成的管脚，然后修改相关的属性来看看效果，相信也就能大概搞懂了。

下边我们试着更改管脚名称文字的位置及方向。

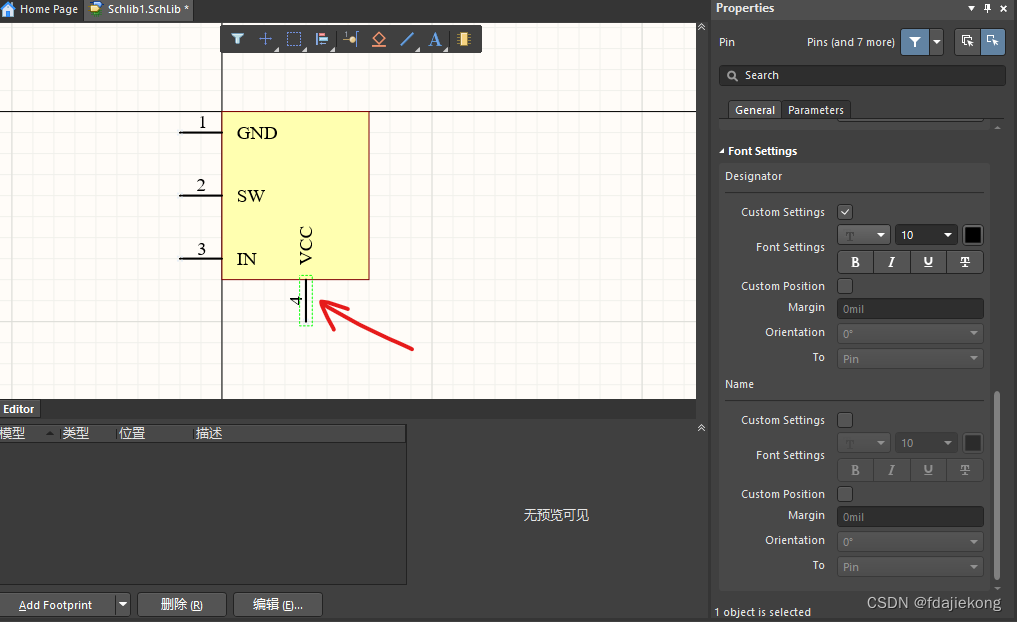

在图中，4号管脚的名称“VCC”是竖着的，我们要让它横过来。

首先，还是要先选中4号管脚，之后右边的Properties Panel上也会相应显示出该管脚的各种属性。

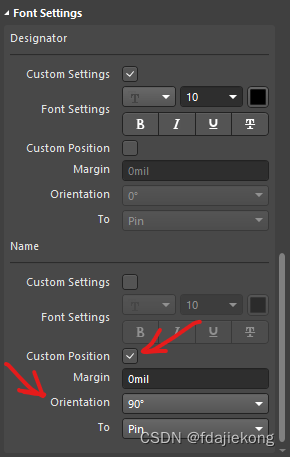

跟着在Properties Panel上Font Settings栏中的Name板块，勾选Customer Position，并在Orientation处设置文字的旋转90°。

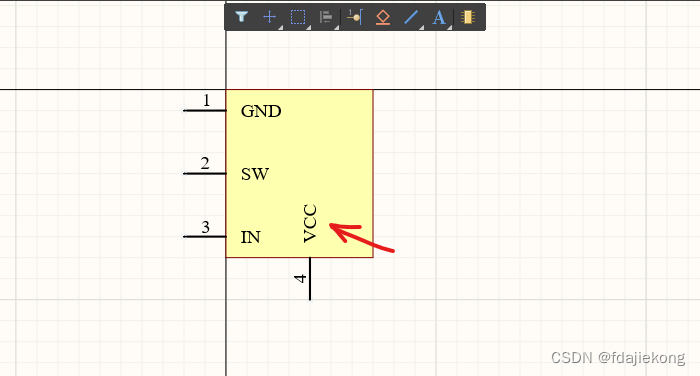

在图纸上发生了对应的更改，该管脚的名称“VCC”现在横过来了。

名称调整成上面那样应该已经差不多了。

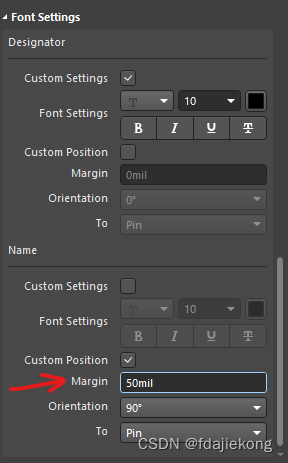

如果你想要“VCC”再上移一点，可以在Margin处设置文字距离管脚一端的边距，取个50mil。

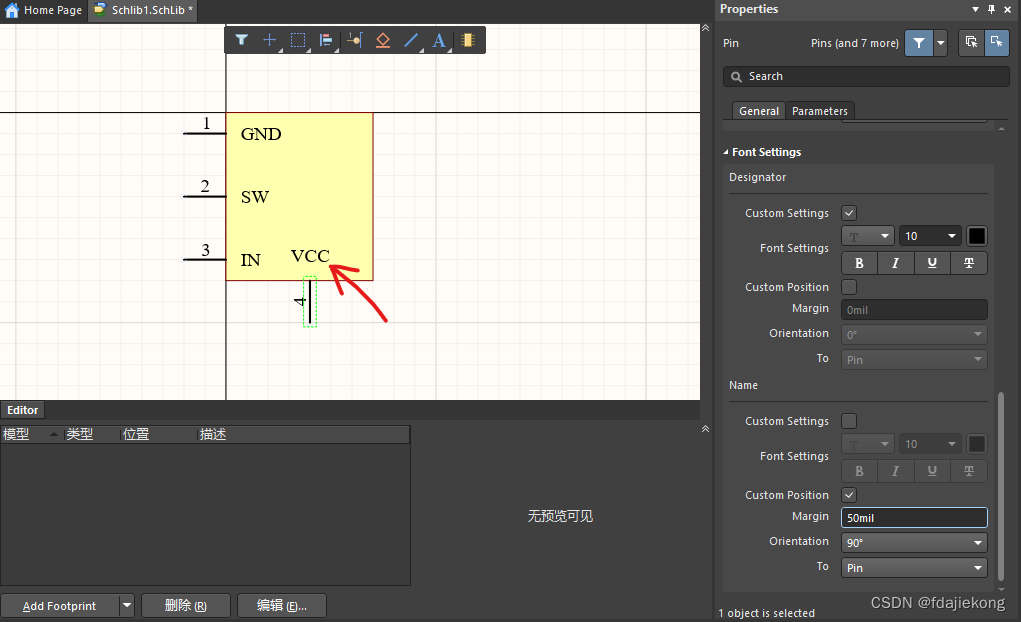

在图纸上发生了对应的更改，“VCC”比刚才又再上移了一点。
