第33课 绘制原理图——放置文本框

概述

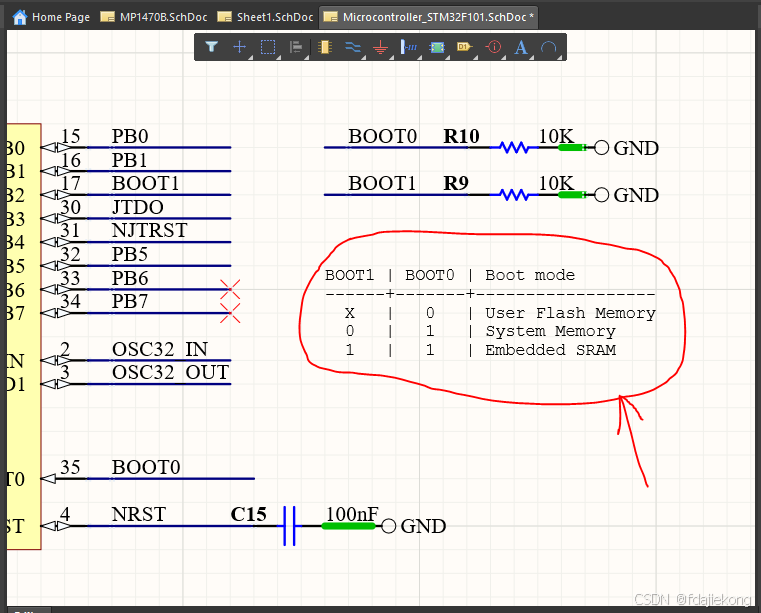

有时候，我们需要在原理图纸上加一些较长的文字说明，如下图中所示。

 对于这种较长的文字说明，要用到的是文本框功能。

---

放置文本框

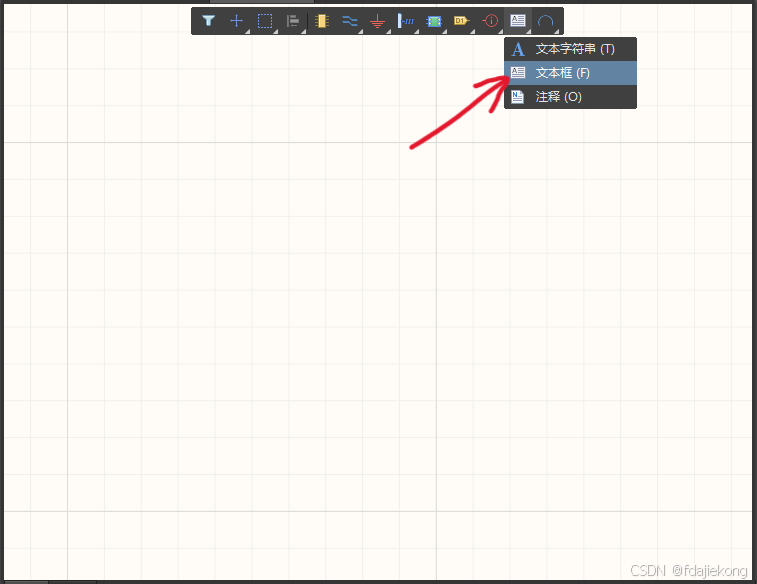

我们在快速工具条上，找到放置“文本框”的命令。

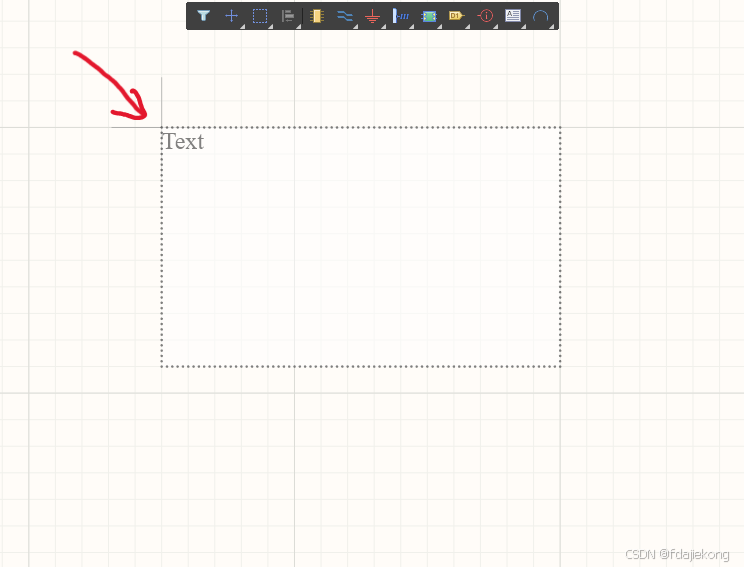

点击该命令之后，在图纸上选一点，作为文本框的一个角。

注：你之前画过的文本框，也会浮现在图纸上。

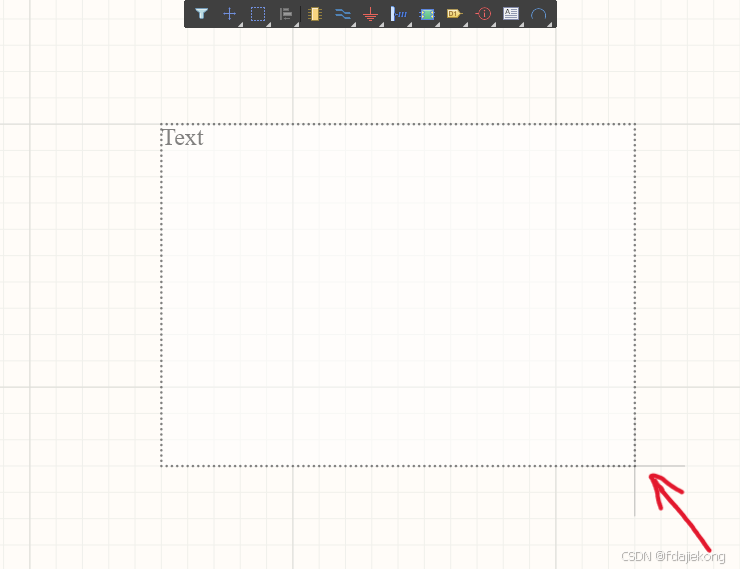

再在图上移动光标，选定文本框的对角，即调节文本框的形状大小；

此时，文本框会悬浮在图纸上，以供预览。

调节完大小之后，点击鼠标左键即可确定下来。

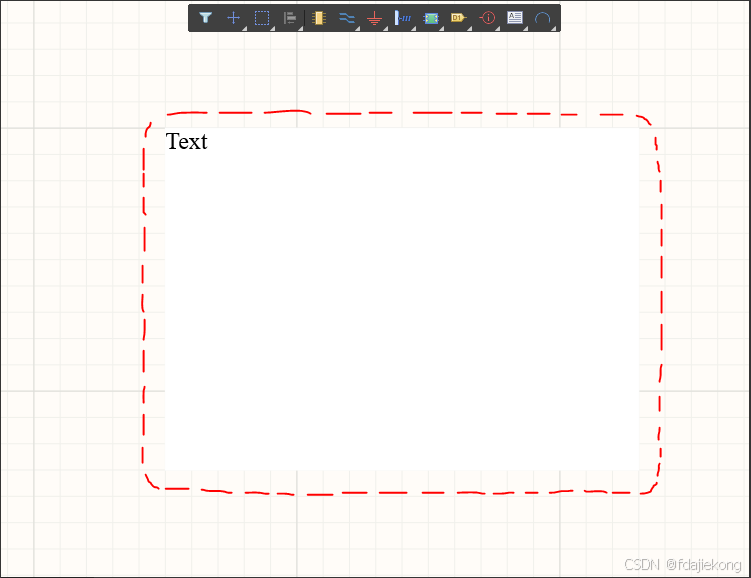

这样，文本框就画好了。

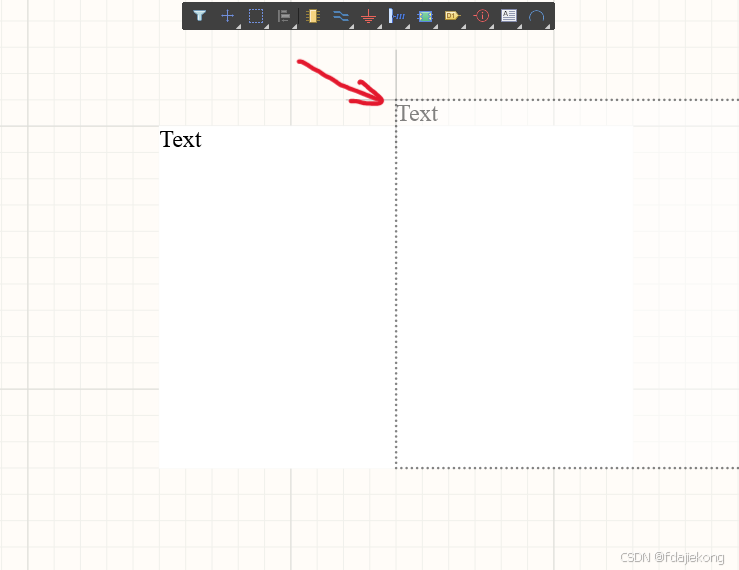

要注意，此时我们依旧处于放置文本框的过程中，你可以在图纸上放置下一个文本框。

此时我们按ESC键或鼠标右键，就可以完全地退出绘制文本框的过程了。

---

在文本框里写字

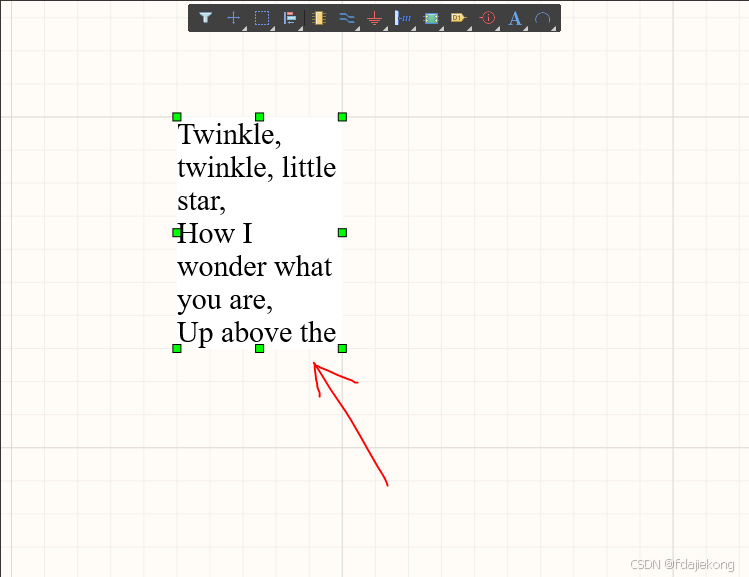

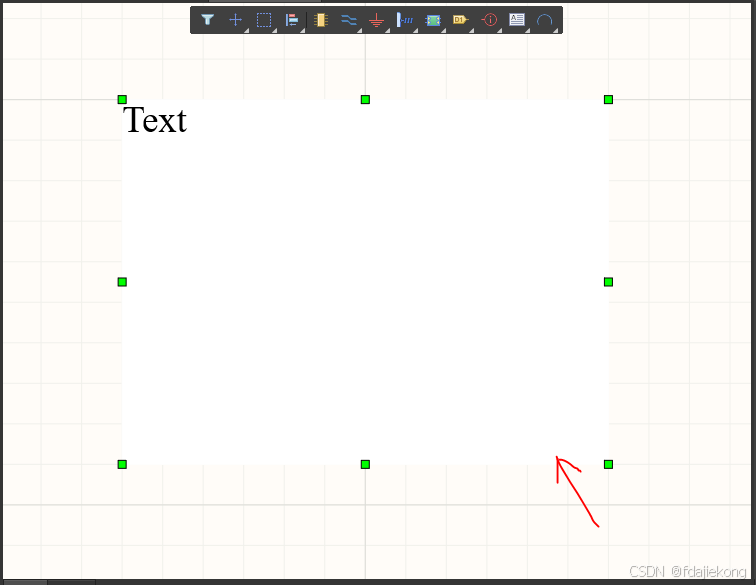

我们先点击选中文本框，这时候文本框的周围会出现八个绿点（用来调节大小的控件）。

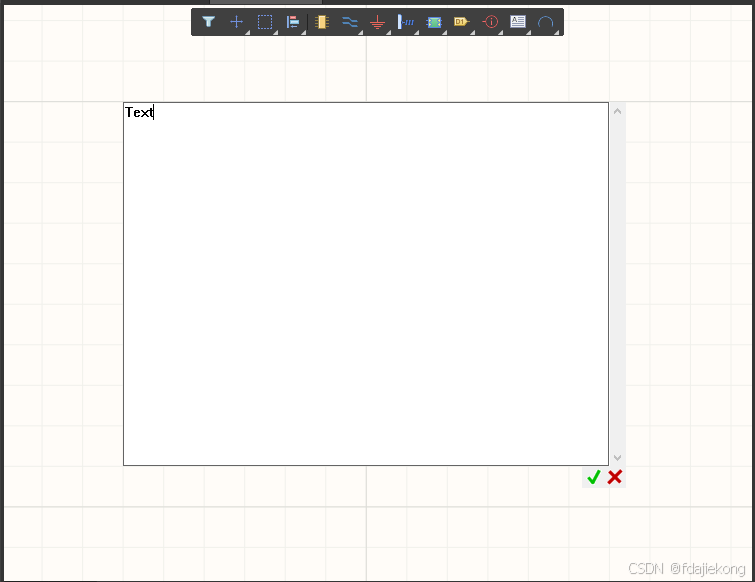

此时我们再单击一下文本框，文字光标会闪烁出现在文本框中，这样就可以在里边更改文字了。

在文本框中打上我们想要的文字。

注：在文本框中，是可以按回车键换行的。

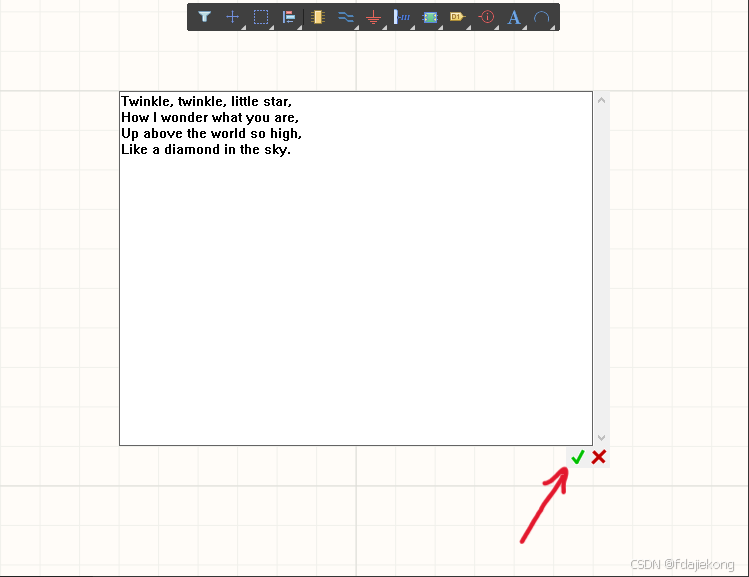

打完字之后，点击文本框右下角的“绿√”即可确认。

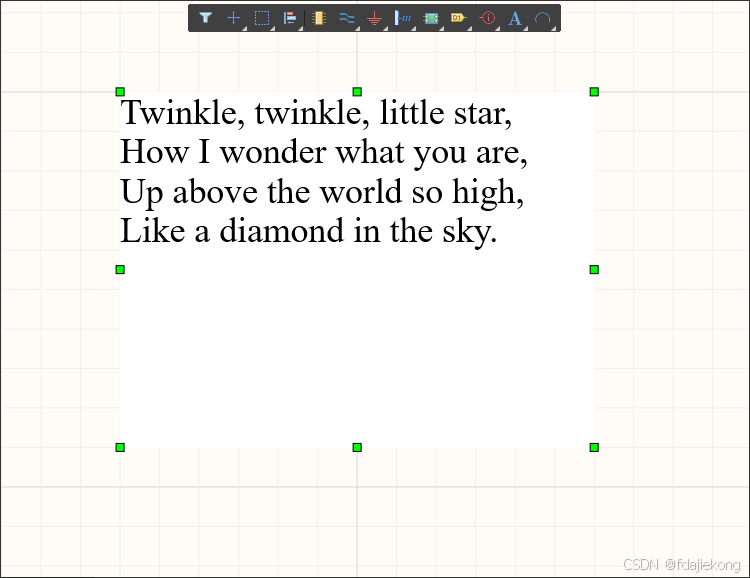

这样，文本框里的文字就写完了。

---

调节文本框的大小

文本框的大小是可以调节的。调节大小的方法和Word里边调节图片、文本框的方法是一样的，下边就只做简单介绍了。

首先，单击选中文本框，在文本框的四周会显示出八个绿点，那就是调节文本框大小的控件。

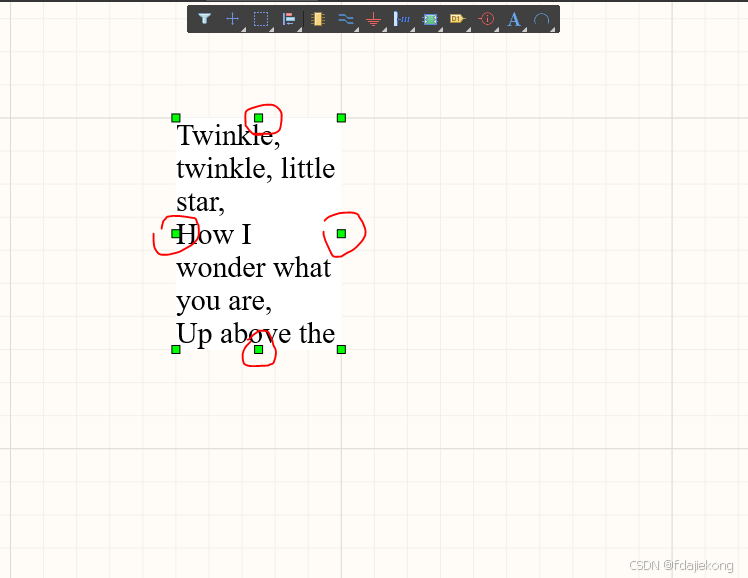

拉动文本框四边上的四个绿点，可以分别调节文本框的长、宽。

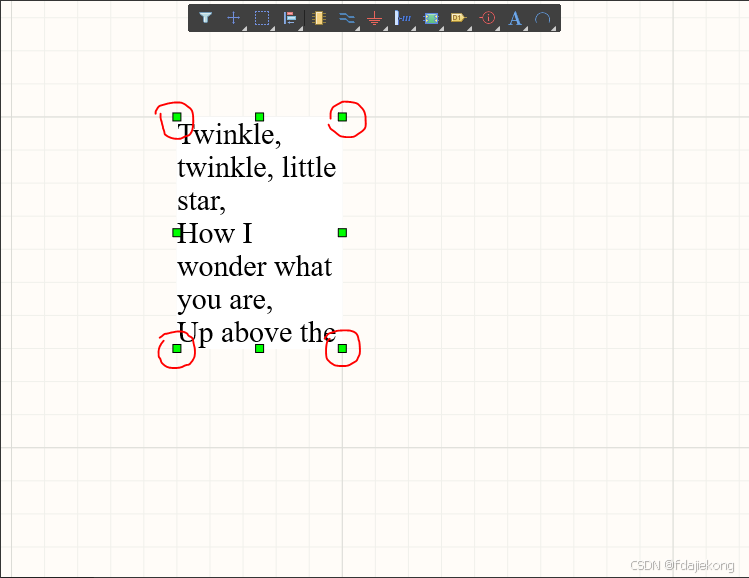

拉动文本框四角上的四个绿点，可以同时调节文本框的长、宽。

这些操作都很直观，大家可以自己去试试看。

---

移动文本框的位置

文本框的位置也是可以调节的。调节位置的方法和Word里边调节图片、文本框的位置也是一样的。

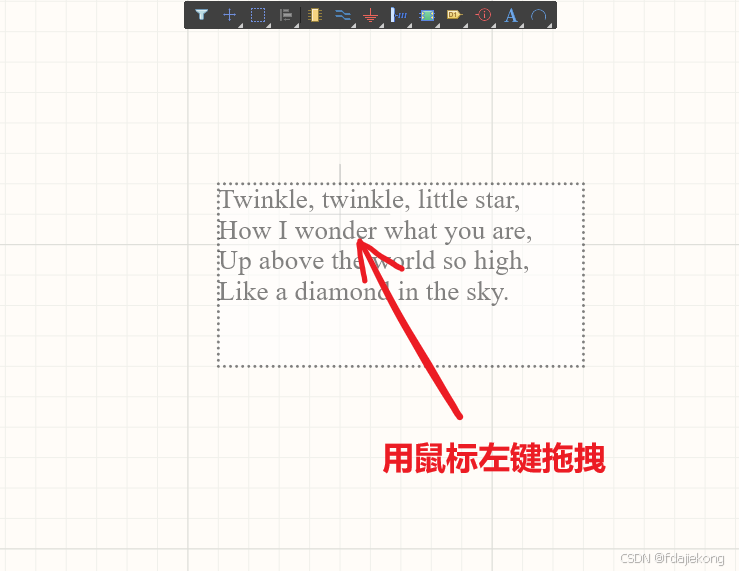

我们直接用鼠标左键拖拽文本框，即可将其拖拽到我们想要的位置。

这个操作也很直观，大家可以自己去试试看。

注：我们也可以先单击选中文本框，然后在行拖拽，效果也是一样的。

---

文本属性的调节

我们可以在Properties Panel上对文本框的属性进行修改，下边做简单介绍。

在打开Properties Panel的情况下，点击文本框，即可让Properties Panel上显示有关该文本框的各类属性。

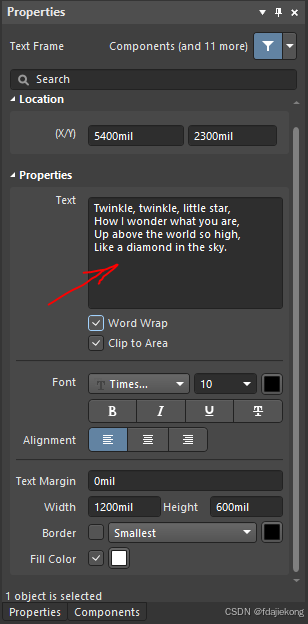

下边这个Text框可以用来更改文本框内的文字内容。

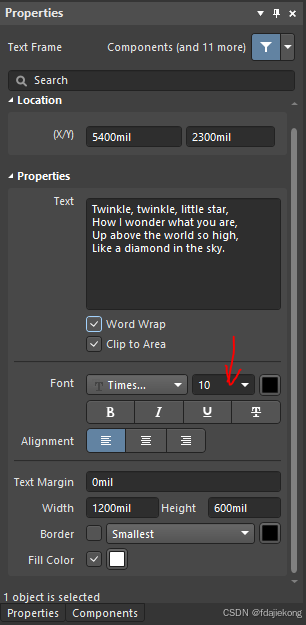

下边Font栏中的这一框用来更改文本框内文字的大小。

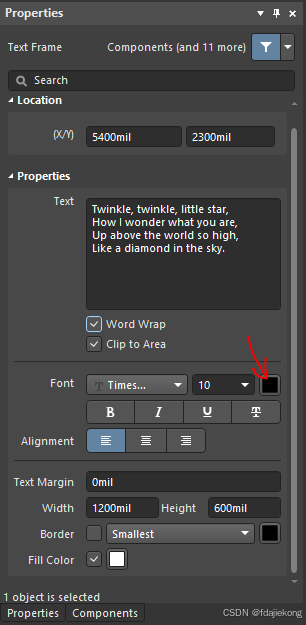

下边Font栏中的这一框用来更改文本框内文字的颜色。

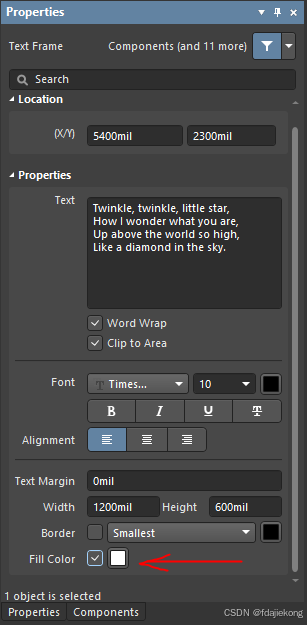

下边Fill Color栏用来设置文本框的背景填充颜色。

前边的框打勾代表使用填充颜色，不打勾则代表无填充颜色（透明）。

后边的框用来选择具体的填充颜色。



这边就只挑常用的几项做简略的介绍。文本框的各项属性都很简单直观，大家可以自己去摸索一下。
