1 开发板准备
本文档所有操作,如无特别说明:
操作环境:
Windows 7/10 64bit;
CCS6.1.3。
默认使用UART3作为调试串口。
默认使用TL-XDS100V2仿真器进行开发。TL-XDS100V2仿真器为入门级仿真器,如需更高性能仿真器,可以购买TL-XDS200或TL-XDS560V2仿真器,下载速度更快。
1.1测试开发板硬件

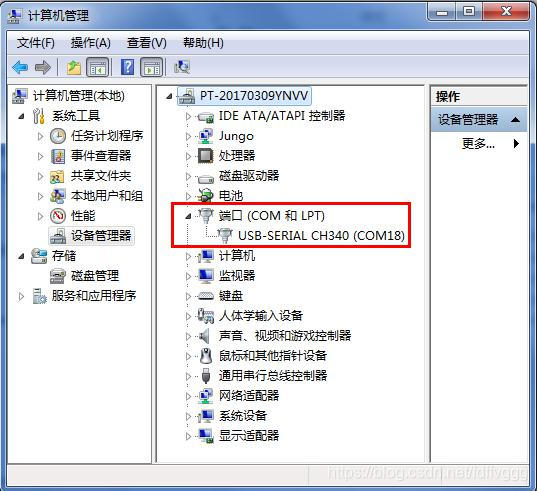

请先按照光盘“软件安装\CH341 USB转串口驱动安装.pdf文档”,安装USB转串口驱动。如无法正确安装,亦可使用驱动精灵、鲁大师等第三方软件联网安装USB转串口驱动。安装USB转串口驱动后,使用Micro USB线连接PC和开发板的USB转串口UART3。打开设备管理器,确认COM端口号,说明USB转串口驱动安装成功。
安装串口调试终端,推荐使用SecureCRT串口调试终端软件,光盘的"Tools\Windows"目录下有SecureCRT的安装包:VanDyke.SecureCRT.zip,安装方法请看对应的软件安装用户手册。
用串口转USB线连接开发板的UART0口和电脑,打开串口调试终端,选择正确的COM口,波特率为115200,8N1,无检验位。将开发板断电,设置拨码开关1~5档位为
