Flv 格式分析

目录

1 定义&作用
2 整体介绍
2.1 FLV Header
2.2 FLV Body
2.2.1 Tag header:
2.2.2 每种类型的Tag Data详解
1) Audio Tag Data
2) Video Tag Data
3) Script Tag Data

正文

系列文章：
rtmp 分析参见：rtmp 看一篇就够了草稿_fdsafwagdagadg6576的专栏-CSDN博客.
H264解析:https://blog.csdn.net/fdsafwagdagadg6576/article/details/108561061

一个FLV文件由一个头部信息，一个script Tag，以及若干个video Tag和audio Tag组成.
(上图的scrtip data应该移到Previous tagsize(N)之上)
本文主要内容来自：FLV格式详解 https://blog.csdn.net/weixin_42462202/article/details/88661883上文一层一层介绍了FLV格式. 本文对其内容增加了思维导图，增加了comments并补充了实例.

1 定义:

FLV是一种文件格式.类似的还有Mp4.

作用:

将H264,Aac裸流封装成文件格式.

为什么要对裸流做文件格式封装？即FLV文件和原始文件区别？
1 文件播放. 原始文件播放读一帧解析一帧. 没有整体时长,不能拖拽，倍速播放等音视频控制了.
FLV文件因为有FLV tag保存音视频信息。所以可以显示视频时长，播放进度，拖拽，倍速播放等.
2 是协议支持，rtmp协议要求，数据必须Flv格式. rtc协议数据才是裸流。

关键字：tag

2 整体介绍：

Flv由 “Flv header” 和 “Flv Body”组成。
Flv Body由一系列的Tag组成，每个Tag又有一个preTagSize字段，标记着前面一个Tag的大小

2.1 Flv Header

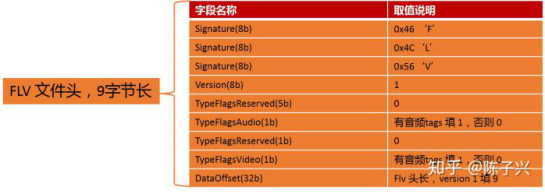

Header长度一般都是固定的9个字节:

2.2 Flv Body

Flv Body由一个一个Tag组成，每个Tag都有一个preTagSize字段，标记着前面一个Tag的大小。

Tag有三种类型,Audio Tag(音频Tag),Video Tag(视频Tag)，script Tag（又称Metadata Tag）.
每个Tag由“Tag Header”和“Tag Data”组成.Tag=Tag Header+Tag Data.
对于不同类型的Tag，“Tag Header”的格式都是相同的，“Tag Body”的格式就不一样了。

2.2.1 Tag header:

图片说明：3种tag的tag header格式一样，只有Tag type 域的值不同，分别是08(音频),09（视频）,12（script data）.
header中各个域都很主要,包含 av type,ts ,datasize 等，这些域可以使视频能够显示时间，拖拽，倍速播放等.
Notes:注意Flv header和Flv tag header是不同的.

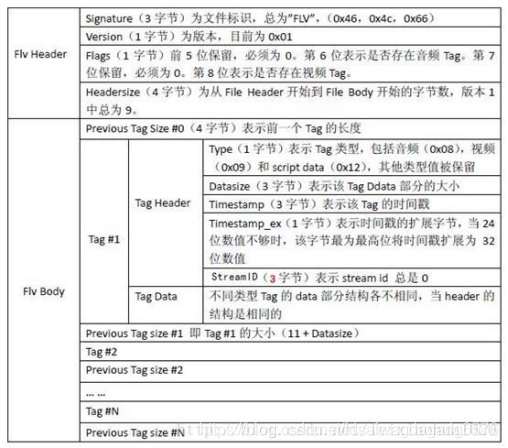

下面这张图归纳一下上面讲的内容,看完后对flv应该有个总体的了解了

一个FLV文件由一个头部信息，一个script Tag，以及若干个video Tag和audio Tag组成。

 图片说明：tag之间是previous tag size

2.2.2 每种类型的Tag Data详解

Flv有三种tag：“Audio Tag Data”、“Video Tag Data”、“Script Tag Data”

1)  Audio Tag Data

如果SoundFormat=10，那么音频数据就是AAC  AUDIO  DATA。
notes:音频参数只有一个字节

• AAC  AUDIO  DATA  格式如下：

2)、Video Tag Data

a) 视频参数：
对于H.264数据来说，CodecID = 7。
当CodecID = 7时，视频数据就是AVCVIDEOPACKET格式。

b) 视频数据:
下面讲解一下AVCVIDEOPACKET。

•  如果 AVCPacketType = 0，那么Data就是AVCDecoderConfigurationRecord格式。

以下是AVCDecoderConfigurationRecord的结构

notes: SPS/PPS 说明

•  如果 AVCPacketType = 1，那么Data结构就简单多了。

notes: 外层的tag header决定了audio 还是video .视频参数决定是I,P还是B帧.
notes: FLV封装的h264 没有start code 0x00 00 00 01

c)  实例分析：

i)Tag Header:

Type：09（Tag的类型，包括音频（0x08）、视频（0x09）、script data（0x12））
Datasize：00 00 2e（Tag Data 部分的大小）
Timestamp：00 00 00（时间戳）
Timestamp_ex：00（时间戳的扩展部分）
StreamID：00 00 00（总是0）

ii) Tag data:

FrameType | CodecID：17（keyframe | AVC）（视频tag的参数）

 因为CodecID=7，所以视频数据就是AVCVIDEOPACKET格式

•  AVCVIDEOPACKET:

AVCPaketType：00（ACVPacket的类型，0: AVC sequence header；1: AVC NALU；2: AVC end of sequence）
CompositionTime：00 00 00

因为ACVPaketType==0，所以Data=AVCDecoderConfigurationRecord

• AVCDecoderConfigurationRecord:

configurationVersion：01
AVCProfileIndication：64
profile_compatibility：00
AVCLevelIndication：1e
lengthSizeMinusOne：ff （NALUSize的长度，计算方法为：1 + (lengthSizeMinusOne & 3)=4）
numOfSequenceParameterSets：e1（低五位为SPS的个数，计算方法为：numOfSequenceParameterSets & 0x1F=1）
sequenceParameterSetLength：00 18（SPS的长度，24）
sequenceParameterSetNALUnits：67 64 00 1e ac d9 40 a0 33 b0 11 00 00 03 02 47 00 00 6d 34 0f 16 2d 96（SPS）
numOfPictureParameterSets：01（PPS的个数）
pictureParameterSetLength：00 06（PPS的长度）
pictureParameterSetNALUnits：68 eb e3 cb 22 c0（PPS）
previousTagSize：00 00 00 39

3)、Script Tag Data

该类型Tag又通常被称为MetadataTag，会放一些关于FLV视频和音频的元数据信息如：duration、width、height等。通常该类型Tag会跟在FileHeader后面作为第一个Tag出现，而且只有一个。
notes:用amf语法实现metadata数据key-value存储.amf 数据的都是 "类型 + [长度] + 值" 的形式。

结构如下图所示

AMF包：第一个字节表示AMF包的类型

第一个AMF包：
第一个字节一般为0x02，表示字符串，第2-3个字节表示字符串的长度，一般为0x000A，后面跟的就是字符串，一般为"onMetaData"。

第二AMF包：
第一个字节为0x08，表示数组，第2-5个字节表示数组元素个数，后面跟着就是数组的元素，格式为：元素名长度（UI16） + 元素名（UI8[n]） + 元素的值(double)，最后以“009”结尾。

常见的数组元素

上面的论述不能完全将script tag data说清楚，请同时参考下面的补充材料.
补充： Nginx-rtmp之 AMF0 的处理 Nginx-rtmp之 AMF0 的处理 - 季末的天堂 - 博客园
这篇blog：有具体的抓包实例分析. 对script tag data论述更详细.
notes: amf0和amf3有什么区别?：通常都是amf0, amf3是它的特殊补充.
参见 amf0 amf3 的区别_李云汉的博客-CSDN博客

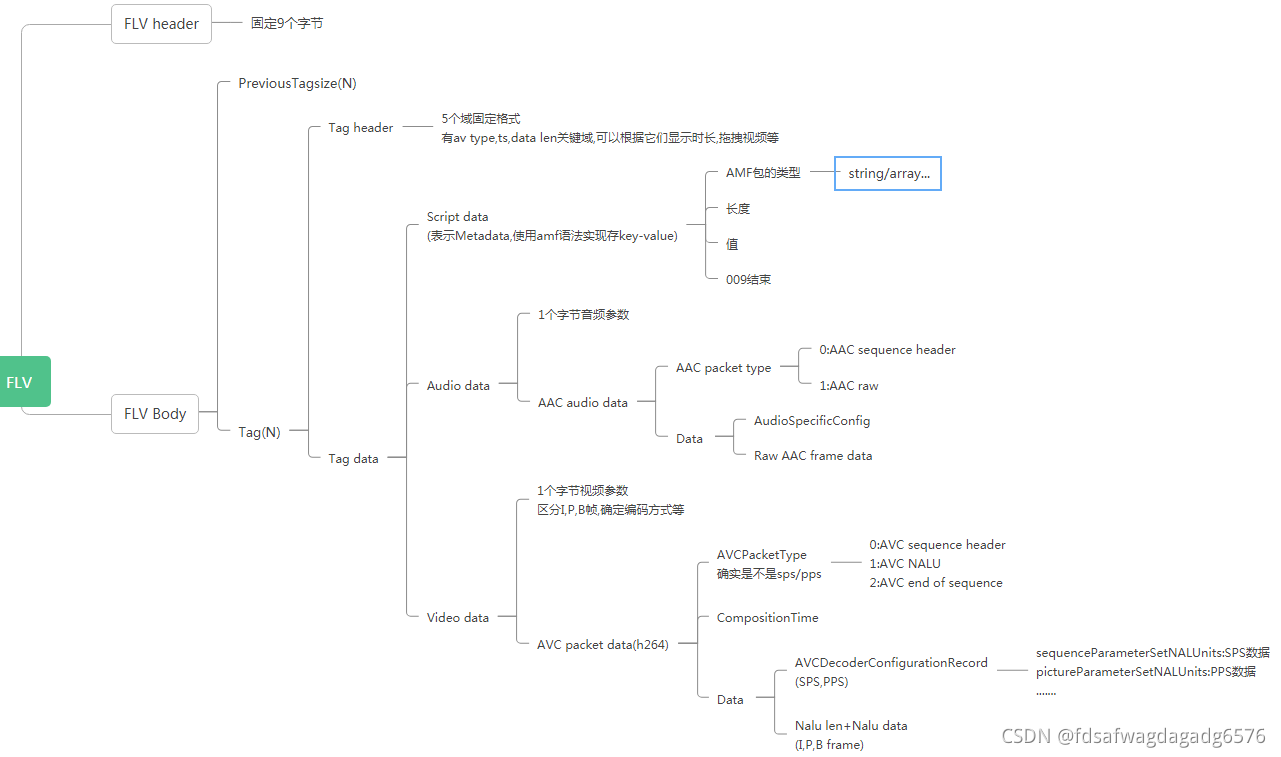

总结：



 图片说明:此图没有对script tag,video tag,audio tag做区分和具体介绍.

其他参考：多媒体文件格式之FLV: https://www.cnblogs.com/jimodetiantang/p/8992425.html
（有audio,video各个域的详细说明）
