大家好，我是前端西瓜哥。

最近更文比较少，是因为本人在做个人开源项目，用 Canvas 做一个设计工具，做个乞丐版 figma。期间遇到了不少问题，在这里记录一下。

今天开始会恢复高频更新的，一两天一更。内容主要会围绕我打造的设计工具遇到的一些问题和解决方案，也会有其他主题。

项目地址：

https://github.com/F-star/suika

线上体验：

https://blog.fstars.wang/app/suika/

元素和它的包围盒（bBox）

元素指的是一些图形，比如矩形、椭圆。

为了方便描述，后面都会用矩形作为例子。

元素有一个包围盒（Bounding Box），是能包裹元素的最小矩形。当然大一点也行，但必须能包裹元素。

const bBox = {
  x: 100,
  y: 100,
  width: 30,
  height: 40
}

x 和 y 代表包围盒的位置，width 和 height 代表盒子的尺寸。

另外元素一个 rotation 属性，表示元素以其中心位置（即包围盒的正中心）的旋转弧度。

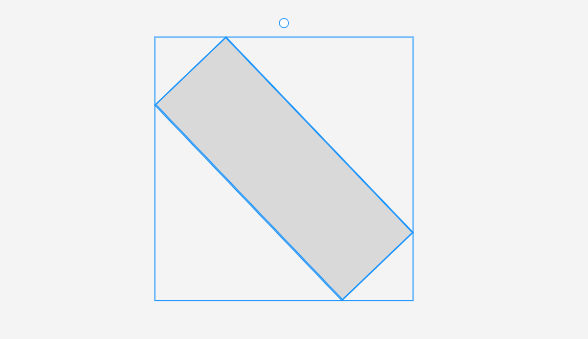

bBox 是考虑旋转的（最外层的矩形）：

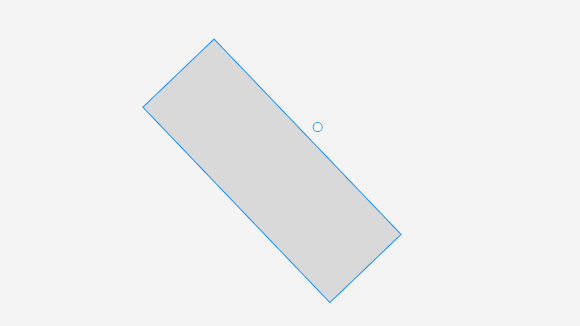

还有一种不考虑旋转，我暂且称其为 bBoxWithoutRotation。它会忽视 rotation 的存在，得到一个旋转前的 bBox。我们使用它配合渲染层（ctx.rotate(angle)），绘制一个进行了旋转的盒子。

选中元素

选中的元素需要分两种情况讨论，一种是选中单个元素，一种是选中多个元素。

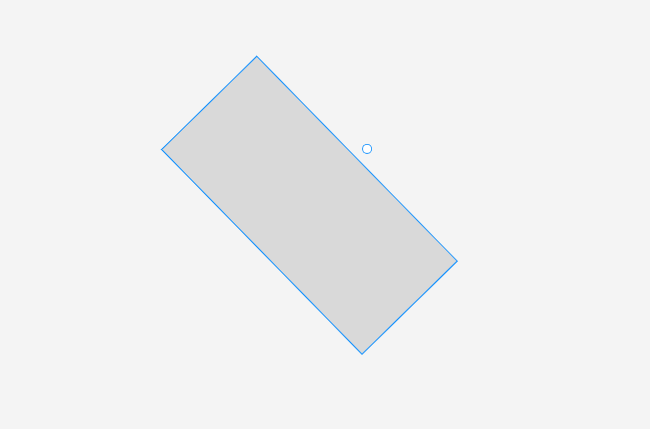

对于单个元素，要绘制 bBoxWithoutRotation。原因是只有一个元素，也就一个旋转角度，旋转起来更能表现这个元素的情况。见下图：

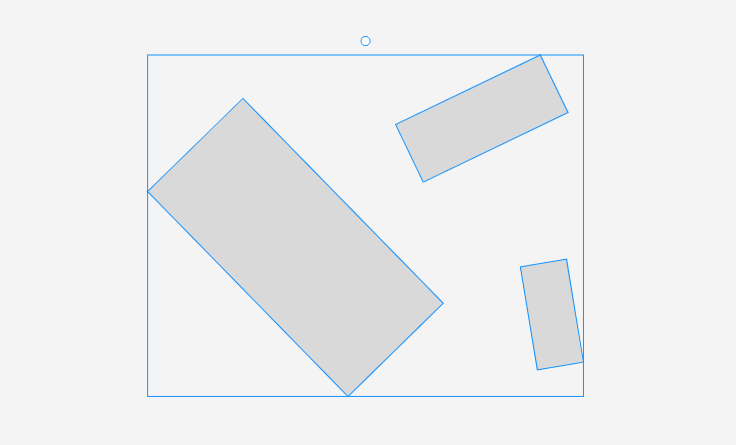

对于多个元素，情况则不同了，因为不同的元素有不同的旋转角度，所以要计算所有元素的 bBox，然后取出其中最小的 x、y 和最大的 x、y，组成包围所有元素的选中框：

旋转元素

旋转元素同样分两种情况讨论：旋转单个元素，以及旋转多个元素。

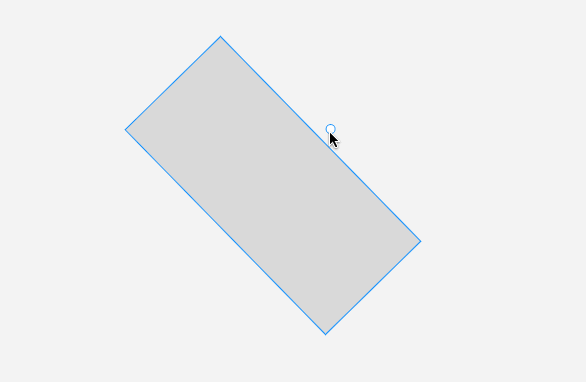

先讲解 旋转单个元素。我们看看效果：

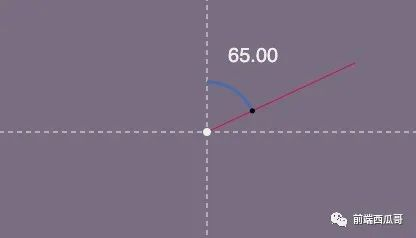

首先，从图形的中点连接光标位置，得到一个向量。我们的旋转角度就是这个向量和向上向量（即 [0, -1]）的夹角。

这里我们可以用 点积公式 来计算这个夹角。

计算夹角的实现可以看我这篇文章：

《求向量的角度》

计算好这个夹角，将其赋值给选中的元素的 rotation 属性，然后进行渲染，让渲染引擎根据新的角度进行绘制。

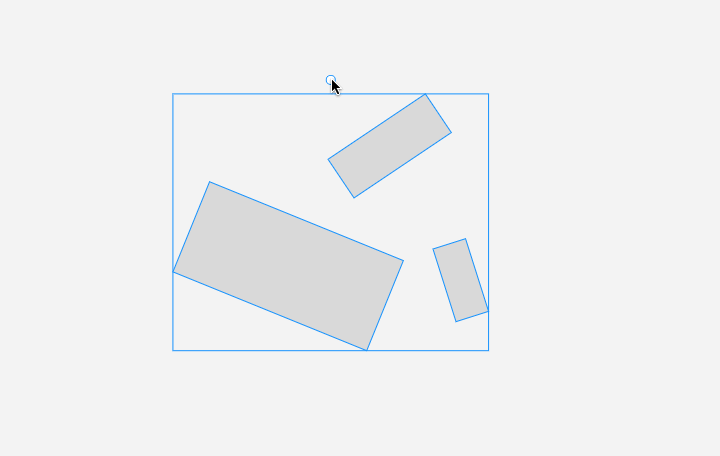

然后是 旋转多个元素。效果：

旋转多个元素则复杂一些。

我们需要改变每个元素的旋转角度 rotation，以及 x、y 值。

这里我们需要知道一个很重要的信息：元素上所有的点的旋转结果坐标，都是根据大包围盒中心旋转 rotation 得到的。

首先是 rotation，旋转中心是这个大 bBox 的中心。

我们从元素的中点画一个向上的向量，这个向量是跟随着多元素旋转角度改变的。

所以，和单元素直接赋值不同，多元素旋转情况下，拖拽中产生的旋转角度需要作为增量，加在每个旋转前的元素起始角度上，即：

element.rotation = prevElementRotation + dRotation;

然后是计算每个元素 新的 x 和 y 值。

也很简单，对旋转前的中点 cx 和 cy，使用旋转算法，计算出新的 cx 和 cy，减去宽高/2即可。

需要实现的算法

在这个过程中你需要实现的算法有：

1. 求向量夹角，需要用点积公式；
2. 旋转算法，需要考虑旋转中心；
3. 计算 bBox，其实就是将 bBox 转换为 4 个边角的坐标，然后取最小的 x、y 和最大的 x、y 重新组合成一个 box；

然后其他就是繁琐的交互逻辑了。

结尾

至此，我们就实现了元素的旋转逻辑。晚点我会再出一篇缩放元素的文章。
