小型无线电力传输系统



无线能量传输是一种无需导电介质即可将有用的电力从一个地方传输到另一个地方的方法。通常，这个过程涉及一种称为电磁感应的现象。在本教程中，我将向您展示如何仅使用 2 个线圈和一些基本组件来制作无线能量传输系统。

其中一个线圈将用作发射器，另一个将用作接收器。线圈只有在彼此靠近时才会传递能量。

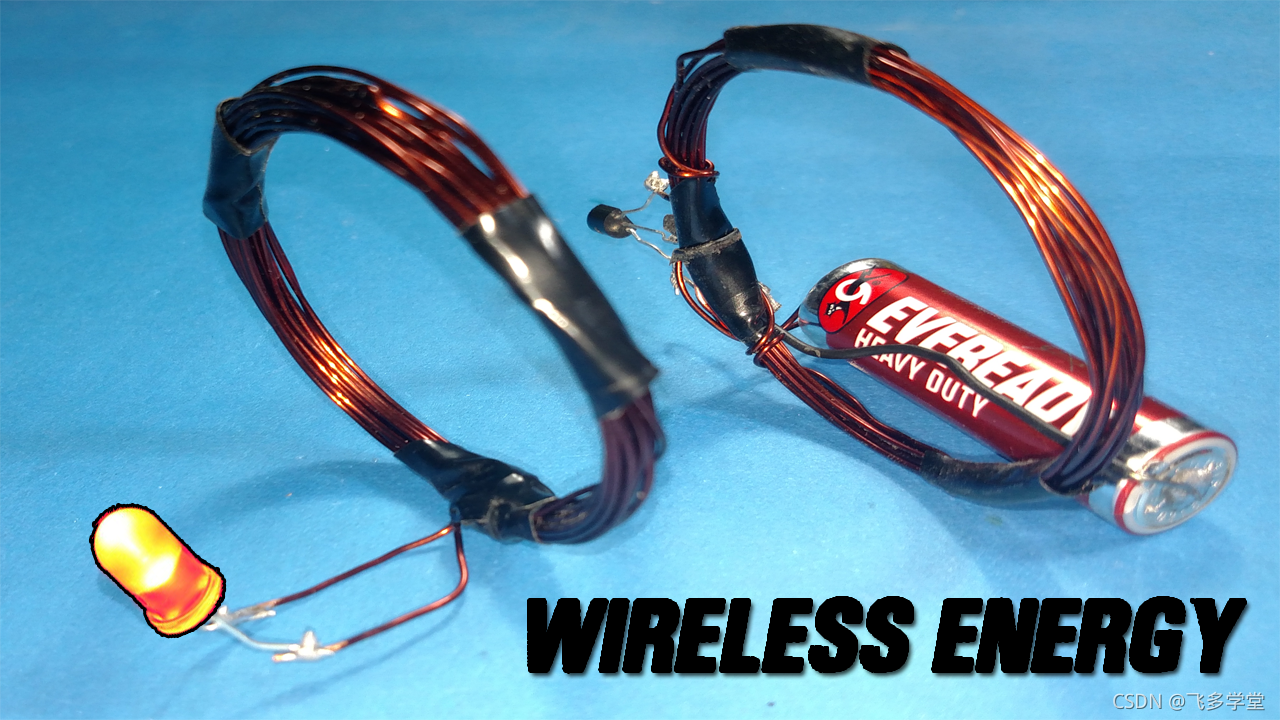

无线电力传输

硬件部件

以下是无线能量传输系统所需的必要硬件项目：

S.NO	成分	数量
1.	2N222 NPN晶体管	1
2.	铜线（0.7mm长）	1
3.	5mm LED	1
4.	1.5v 电池芯	1

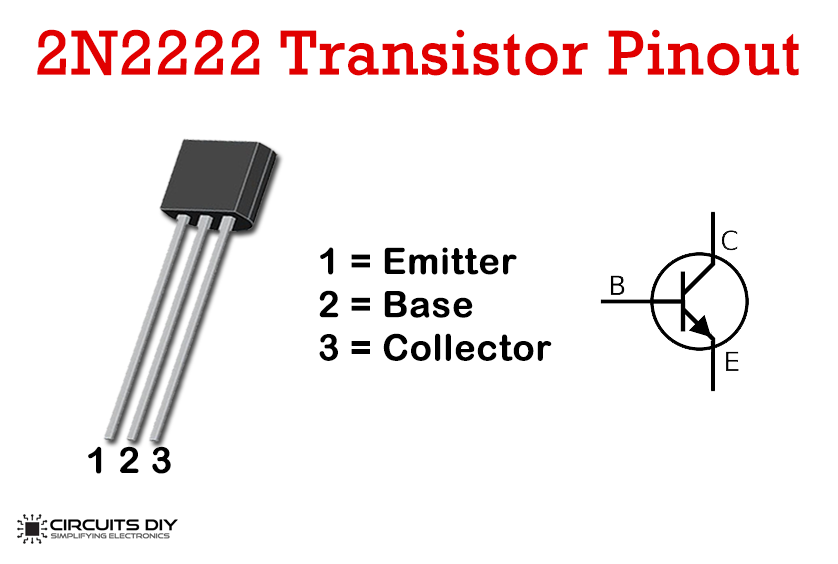

2N2222 引脚排列

[inaritcle_1]

联系

1. 在直径为 6 厘米的圆形物体上将金属丝滚动 5 次。
2. 完成 5 圈后，现在在电线上绕一个圈，然后再次开始滚动电线，再转 5 圈。总匝数将为 5 匝 + 循环 + 5 匝。
3. 取另一根电线，将其在圆形物体上滚动 20-30 圈。
4. 带环的电线将是您的发射器，而没有环的电线将是接收器。
5. 如视频所示，将晶体管和 1.5V 电池连接到发射器线。
6. 将 LED 连接到接收器线。
7. 现在，通过将两根电线靠在一起来测试电路。

工作说明

在这个电路中，我们将一个单元和一个晶体管连接到发射器线圈。电池向发射器线圈提供电流，该电流被晶体管放大。导线中流动的电流会产生磁场，该磁场会在接收线圈中感应出电流。

我们将一个 LED 连接到接收线圈，当我们将两个线圈靠近时，发射线圈的磁场将在接收线圈中感应出电流。在接收器线圈中感应的电流量取决于线圈之间的距离，也取决于它们的相对方向。

应用

• 这种能量转移机制用于继电器和发电机。
• 我们可以将电力传输到无法有线传输的地方。

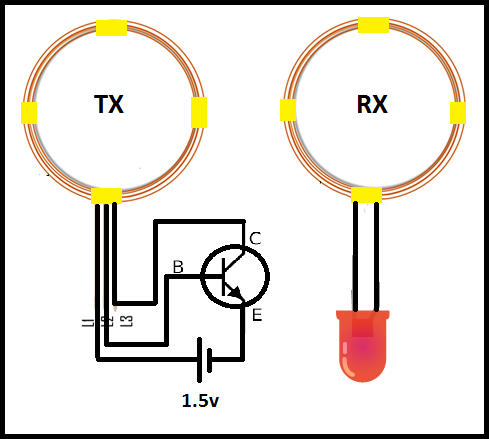

电路图
