一、简介

本文以SimpleBLEPeripheral工程为例，介绍如何在工程中使用自定义128bit的UUID。

二、实验平台

协议栈版本：ble_cc26xx_2_01_00_44423

编译软件：IAR Embedded Workbench for ARM Version 7.40

硬件平台：CC26xxDK开发板

仿真器：XDS100V3（香瓜）

博主：甜甜的大香瓜

声明：喝水不忘挖井人，转载请注明出处。

原文地址：http://blog.csdn.NET/feilusia

联系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜单片机之STM8/STM32群：164311667

香瓜单片机之Linux群：512598061
香瓜单片机之职场交流群：450154342

甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、实验前提

1、在进行本文步骤前，请先阅读以下博文：

暂无

2、在进行本文步骤前，请先实现以下博文：

1）《CC2640之添加自定义服务》：http://blog.csdn.net/feilusia/article/details/52333664#userconsent#

五、基础知识

1、什么是UUID？

答：UUID(Universally Unique Identifier)是通用唯一识别码。

在蓝牙设备中，每个服务、特征值都有一个对应的UUID。

UUID是128bit的，但在CC2541、CC2640的协议栈中默认使用的是简短的16bit的UUID。代码中看起来是简短，实际上最终还是会补齐为128bit。

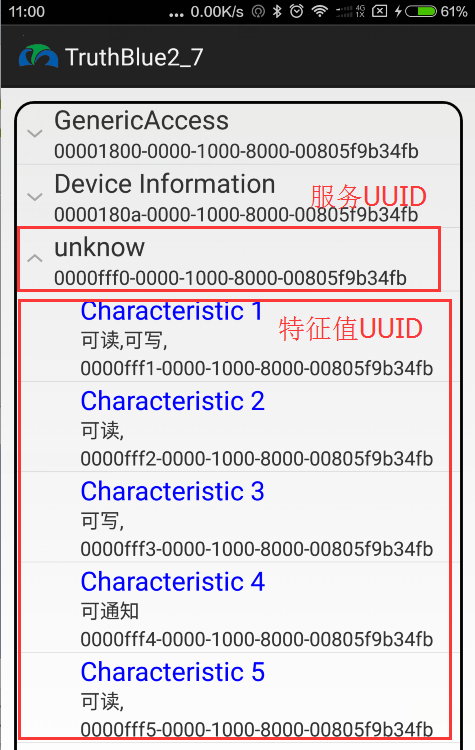

例如simpleGATTprofile服务的16bit的UUID是0xFFF0，特征值的16bit的UUID是0xFFF1~0xFFF5，它会被补齐为128bit，如下图

2、UUID的作用是什么？

答：如果假设设备是一所学校，那么UUID是你的姓名、句柄handle是你的学号。

一开始学校会通过姓名（UUID）找到你，然后按顺序给大家分配学号（句柄handle），然后学校就可以通过学号（句柄handle）来找跟你沟通。

类似于学校人数有增减时学号可能会重新调整一样，蓝牙设备在上电时也会按顺序重新调整句柄handle。

举个例子，UUID为0xFFF4的特征值，上电时被蓝牙设备的系统分配为0x2E的句柄，app通过0xFFF4的UUID获取到0x2E的句柄值，之后就可用0x2E的句柄对该特征值进行读写。而如果0xFFF4之前的0xFFF3特征值被删除，那么下一次上电0xFFF4对应的句柄可能就是0x2B（往前挪了几位）。

六、实验步骤

1、工程中添加st_util.c和st_util.h文件

1）拷贝文件至自己的工程

将“……\CC2640\ble_cc26xx_2_01_00_44423\Projects\ble\Profiles\SensorProfile\CC26xx\”中的st_util.c和st_util.h，

拷贝至

“\CC2640\ble_cc26xx_2_01_00_44423\Projects\ble\SimpleBLEPeripheral\CC26xx\Source\Application\”

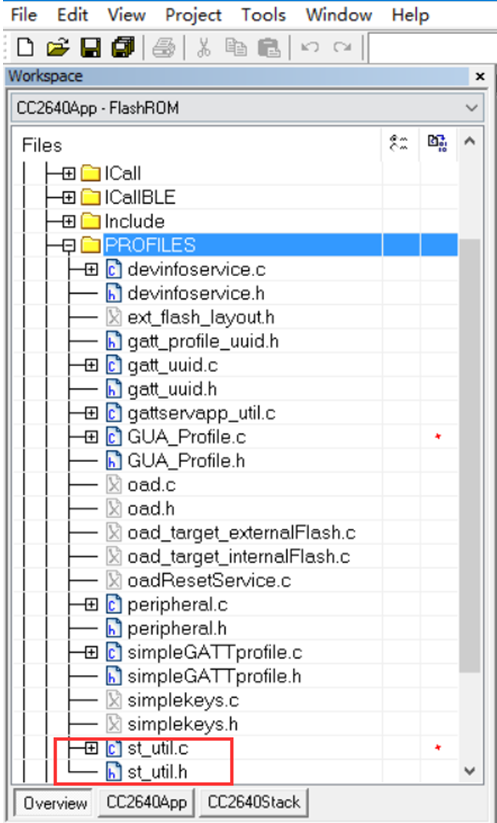

2）工程中添加st_util.c和st_util.h

3）设置中添加文件路径（默认就有路径，此处步骤可省）

2、将使用16bit改为使用128bit

1）添加头文件（GUA_Profile.c中）

#include "st_util.h"

2）修改代码1（GUA_Profile.c中）

将

CONST uint8 GUAServUUID[ATT_BT_UUID_SIZE] =
{
  LO_UINT16(GUAPROFILE_SERV_UUID), HI_UINT16(GUAPROFILE_SERV_UUID)
};

// GUA char1 UUID: 0xFFE1
CONST uint8 GUAChar1UUID[ATT_BT_UUID_SIZE] =
{
  LO_UINT16(GUAPROFILE_CHAR1_UUID), HI_UINT16(GUAPROFILE_CHAR1_UUID)
};

改为

CONST uint8 GUAServUUID[TI_UUID_SIZE] =
{
  TI_UUID(GUAPROFILE_SERV_UUID),
};

// GUA char1 UUID: 0xFFE1
CONST uint8 GUAChar1UUID[TI_UUID_SIZE] =
{
  TI_UUID(GUAPROFILE_CHAR1_UUID),
};

3）修改代码2（GUA_Profile.c中）
将

static CONST gattAttrType_t GUAProfile_Service = { ATT_BT_UUID_SIZE, GUAServUUID };

改为

static CONST gattAttrType_t GUAProfile_Service = { TI_UUID_SIZE, GUAServUUID };

4）修改代码3（GUA_Profile.c的属性表GUAProfileAttrTbl中）

将

      // GUA Characteristic 1 Value
      {
        { ATT_BT_UUID_SIZE, GUAChar1UUID },
        GATT_PERMIT_READ | GATT_PERMIT_WRITE,
        0,
        GUAProfile_Char1
      },

改为

// GUA Characteristic 1 Value
{
  { TI_UUID_SIZE, GUAChar1UUID },
  GATT_PERMIT_READ | GATT_PERMIT_WRITE,
  0,
  GUAProfile_Char1
},

5）修改代码4（GUA_Profile.c的GUAProfile_ReadAttrCB中）

将

  if ( pAttr->type.len == ATT_BT_UUID_SIZE )
  {
    // 16-bit UUID
    uint16 uuid = BUILD_UINT16( pAttr->type.uuid[0], pAttr->type.uuid[1]);

改为

  if ( pAttr->type.len == ATT_UUID_SIZE )
  {
    // 128-bit UUID
    uint16 uuid = BUILD_UINT16( pAttr->type.uuid[12], pAttr->type.uuid[13]);

注：不这么改的话，读取时会出错。

6）修改代码5（GUA_Profile.c的GUAProfile_WriteAttrCB中）

将

  if ( pAttr->type.len == ATT_BT_UUID_SIZE )
  {
    // 16-bit UUID
    uint16 uuid = BUILD_UINT16( pAttr->type.uuid[0], pAttr->type.uuid[1]);

改为

  if ( pAttr->type.len == ATT_UUID_SIZE )
  {
    // 128-bit UUID
    uint16 uuid = BUILD_UINT16( pAttr->type.uuid[12], pAttr->type.uuid[13]);

注：不这么改的话，写入时会出错。

7）修改代码6（GUA_Profile.c的GUAProfile_WriteAttrCB中添加）

  else if ( pAttr->type.len == ATT_BT_UUID_SIZE )
  {
    // 16-bit UUID
    uint16 uuid = BUILD_UINT16( pAttr->type.uuid[0], pAttr->type.uuid[1]);
    switch ( uuid )
    {
      case GATT_CLIENT_CHAR_CFG_UUID:
        //char1通道，则打开notify开关
        if ( pAttr->handle == GUAProfileAttrTbl[ATTRTBL_GUA_CHAR1_CCC_IDX].handle )//GUA CHAR1 NOTIFY
        {
          status = GATTServApp_ProcessCCCWriteReq( connHandle, pAttr, pValue, len,
                                                   offset, GATT_CLIENT_CFG_NOTIFY );
        }
        else
        {
          status = ATT_ERR_INVALID_HANDLE;
        }
        break;

      default:
        status = ATT_ERR_ATTR_NOT_FOUND;
        break;
    }
  }

加这一段，是因为notify开关的UUID是16bit的，并不像特征值一样属于128bit。不加这一段会出现notify开关开不起来的情况。

8）添加IAR设置的128bit预编译宏

GATT_TI_UUID_128_BIT

3、修改UUID

1）修改香瓜服务中的UUID（GUA_Profile.h中）

// GUA Service UUID
#define GUAPROFILE_SERV_UUID                   0xFFE0

// GUA CHAR1 UUID
#define GUAPROFILE_CHAR1_UUID                  0xFFE1

香瓜在这里使用默认的，暂时没改。可自定义。

2）修改协议栈的UUID补齐数字（bcomdef.h中）

将

// TI Base 128-bit UUID: F000XXXX-0451-4000-B000-000000000000
#define TI_BASE_UUID_128( uuid )  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xB0, \
                                  0x00, 0x40, 0x51, 0x04, LO_UINT16( uuid ), HI_UINT16( uuid ), 0x00, 0xF0

修改为

// TI Base 128-bit UUID:eeddXXXX-ccbb-aa99-8877-665544332211
#define TI_BASE_UUID_128( uuid )  0x11, 0x22, 0x33, 0x44, 0x55, 0x66, 0x77, 0x88, \
                                  0x99, 0xaa, 0xbb, 0xcc, LO_UINT16( uuid ), HI_UINT16( uuid ), 0xdd, 0xee

UUID在这里是倒叙的，跟注释对比一下即能明白。

七、实验结果
