proteus仿真uart串口实验

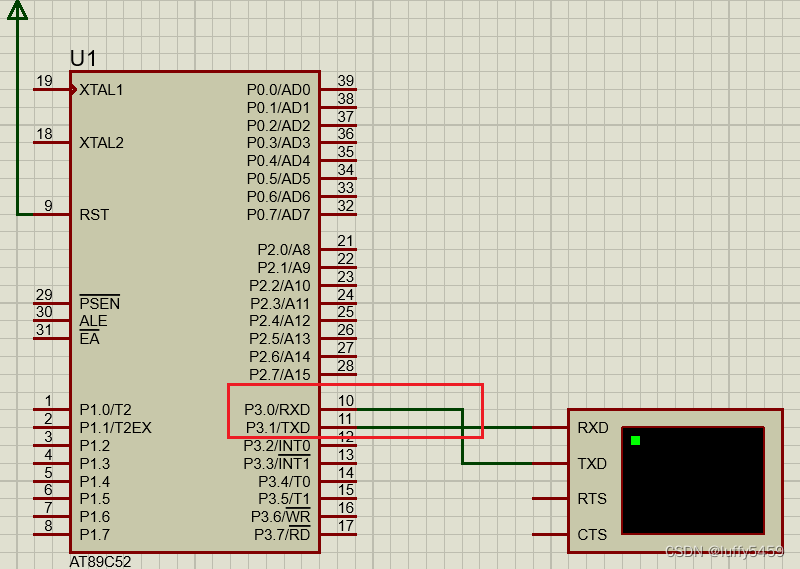

    串口通信在单片机开发中是一种很常见的通信方式，一般所说的串口是对应rs232标准，对应有gnd,vcc,rx,tx四根数据线。其中rx,tx分别是接收、发送端口，而在实际接线中，我们需要注意，rx接另一端tx,tx接另一端的rx。在51单片机中，rx对应P3.0端口，tx对应P3.1端口。

    串口终端在proteus中，是在Virtual Instruments Mode的VIRTUAL TERMINAL。

    要仿真串口通信，我们需要了解串口内部结构，这里给出单片机手册中关于串口内部逻辑使用到的寄存器列表:

    我们要重点关注的是如下四个寄存器：

    SCON：串口控制寄存器

    PCON：电源控制寄存器

    SBUF：缓存数据寄存器

    IE：串口中断寄存器

    一般，串口工作模式有如下四种方式：

    0）同步移位寄存器

    1）8位UART，波特率可变

    2）9位UART，波特率固定

    3）9位UART，波特率可变

    在串口实验中，主要使用工
