浅谈模组-MTF

1.MTF传递曲线

1.1两种MTF曲线

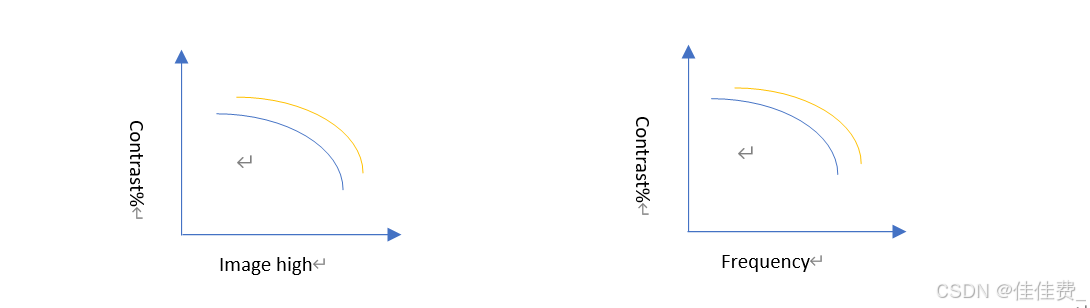

MTF曲线是表征镜头解析力的光学参数之一，同时MTF可以将镜头设计中的一些问题反映出来，因此MTF是厂家衡量镜头的最重要的指标。通常，各个厂家的MTF曲线有各自的绘制方法，当前常见的两种MTF曲线如下（简示），其中一种图例，横坐标为距离image center的距离，纵坐标为MTF值，一般用多条代表不同空间频率的曲线去描绘。另一种的横坐标为空间频率，纵坐标为MTF值，一般使用多条代表距离image center不同距离的曲线去描绘。

1.2MTF值的计算

主要利用相机去拍摄正弦光栅，其疏密程度称为空间频率，计算没有经过相机拍摄的光栅：M=(L_max+L_min)/(L_max-L_min)，L表示光栅的亮度。同理可得相机所拍图像的M`，则MTF=M`/M;

通常，在测试镜头的MTF时，需要同时测试弧矢方向和子午方向两个方向的MTF值，即平行于镜片的半径并指向中心的是弧矢方向，这个方向测试的MTF曲线称为弧矢曲线，标记为S，另一个与之垂直方向测试的曲线称为子午曲线，标记为M。

目视分辨率：一般使用MTF为0.05对应空间分辨率作为人眼分辨的最低反差。

测试常用的空间频率：10lp/mm,20lp/mm,40lp/mm

2.分辨率单位及换算

2.1 LP/mm:每毫米线对

2.2 L/mm: 每毫米线数

2.3 LW/PH: 每个图像高度的线宽

2.4 LP/PH: 每个图像高度的线对

2.5 Cycles/mm: 每毫米周期

2.6 Cycles/pix: 每像素周期

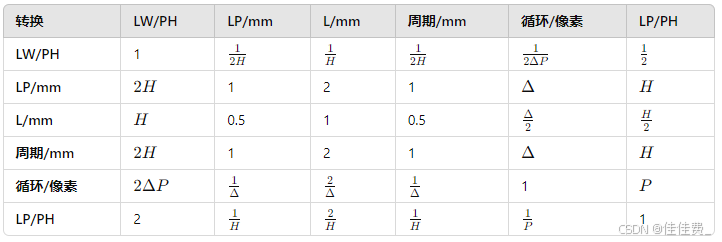

假设图像高度为H毫米，图像高度方向上的像素个数为P个，像素间距为Δ，则转换公式如下：

奈奎斯特频率(LP/mm)：1/(2*pixsize),即理论最大解析力。

3.MTF和MTF50

MTF50是当MTF数值下降到最大值的50%时，对应的频率。MTF50P指的是MTF50最大值降为50%时对应的频率。MTF50P主要用于评价图像的锐利度，考虑了图像的后处理。
