浅谈isp-OB

1. What is OB or  BLC

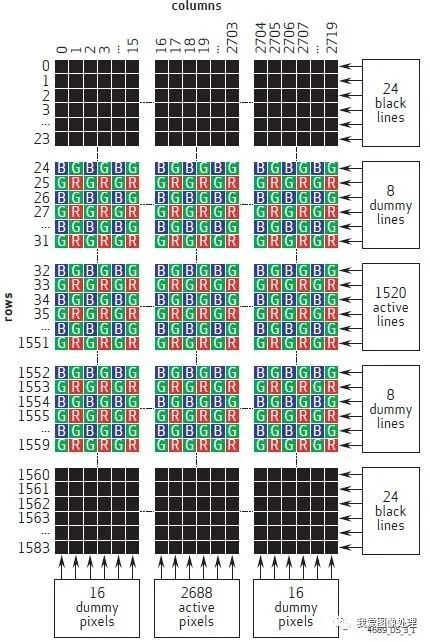

    OB（Optical Black），是值sensor在没有感光的情况下，内部产生了电流，影响了正常情况下sensor的感光电流，在sensor内部一般有硬件设计来读取对应的OB值，如下图1所示，sensor上预留了一些完全没有曝光的像素，通过读取这些像素值的大小，可以实时得到optical black level。

此时，RAW=sensor input -OBC。

    经过上面的处理，raw数据减少，但是实际AD芯片（模数转换芯片）的精度可能无法将电压值很小的一部分转换出来，因此，sensor厂家一般会在AD的输入之前加上一个固定的pedestal，使输出的pixel value在16（每家不同）~255之间，目的是为了让暗部的细节完全保留，当然同时也会损失一些亮部细节，加了基底，高光的信号会有溢出现象，但对于图像来说，但考虑到人眼对于画面暗处更敏感，我们的关注度更倾向于暗部区域一般会加上一个基地，同时，可以更好的配合raw降噪算法，一般的raw域降噪算法都是双边滤波器，有了基底，才能更好的计算和过滤暗区的噪声，提高信噪比，此时，sensor的输出数据为：RAW=sensor input -OBC+pedestal。对于芯片处理来说，一般拿到的就是这个数据，此时需要在ISP处理流程的起始部分减去这个基底。在芯片内部一般叫做BLC。

图 1

2.How does the OB be affected

2.1 again

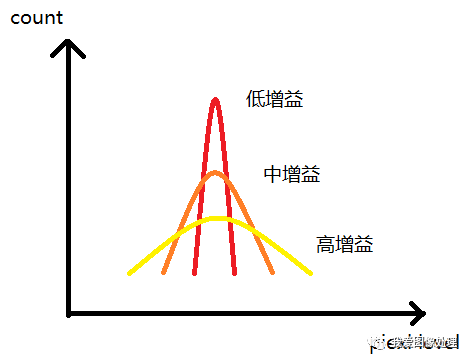

随着增益的增加，OB的均值可能不变，但是方差会增加。主要原因是sensor内OB是做在Again之后，故随着Again的增加，噪声的影响增大，故OB的方差增加,此时，对于暗区，如果再按照OB的均值扣除，RGB分量明显不平衡，后又受白平衡（Rgain、Bgain）的影响（具体原因见3），故画面暗处会偏紫。

                                                                        图1

2.2 温度

OB会随着温度而发生偏移。

2.3 扣除OB的位置

在ISP流程中，可以从两个地方扣除OB，一个是Raw域去噪之前扣除，一个是Raw域去噪之后扣除。结论为OB在之前扣除清晰度更优，OB在之后扣除噪声更优。

3.How to design OB

一般方法是减去均值，然后再对G通道做线性拉伸，举例来说就是Goutput = Ginput*255/(255-Black Level)。做线性拉伸的原因是扣除OB后RGB通道均不饱和，而R、B通道因为白平衡增益（Rgain、Bgain）的存在可以达到饱和，Ggain的增益一般为1，这样在画面接近过曝的地方就会偏紫（红蓝多）。除了减去均值，还可以使用最大值、中值、局部均值等等方法扣除OB。此外，因为OB跟增益相关，故可以根据不同的增益扣除不同的OB。考虑到ISP处理及环境色温的影响，还可以根据RGB不同通道扣除不同的OB
