图文手把手教程--ESP32 MQTT对接EMQX本地服务器(VSCODE+ESP-IDF)

淘梦TaoDream

已于 2022-07-26 00:07:14 修改

阅读量1.2w

点赞数 19

分类专栏： ESP32-IDF 文章标签： vscode ESP32-IDF MQTT TCP MQTT.fx EMQX

于 2022-07-23 13:12:50 首次发布

本文链接：https://blog.csdn.net/felix_tao/article/details/125882339

版权

ESP32-IDF 专栏收录该内容

7 篇文章 36 订阅

订阅专栏

本文内容

1）使用MQTT_TCP例程，ESP32通过MQTT协议与MQTT本地服务器(EMQX)进行通信。

2）如何搭建EMQX MQTT本地服务器。

3）如何使用MQTT.fx客户端调试工具或MQTTX客户端调试工具。

开发环境

1）系统平台：windows7或windows10。

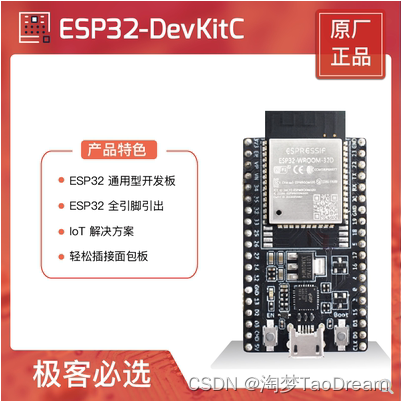

2）开发板：乐鑫开发板ESP32-DevKitC-V4(模组是ESP32WROOM32E)。

3）集成开发环境：VSCODE+ESP-IDF插件，见以下链接

图文手把手教程（史上最强）：windows下ESP32集成开发环境搭建和HelloWorld显示(乐鑫官方推荐方法-使用VSCode安装ESP-IDF插件)

一、准备工作

需要下载工具并安装，如下：

1.下载MQTT.fx客户端（版本v1.7.1）：http://mqttfx.jensd.de/index.php/download，官网找不到下载入口？

这里提供博客下载：https://download.csdn.net/download/felix_tao/86248840

2.下载MQTT X客户端（版本v1.8.0.win64）：https://mqttx.app/zh

二、搭建EMQX本地MQTT服务器

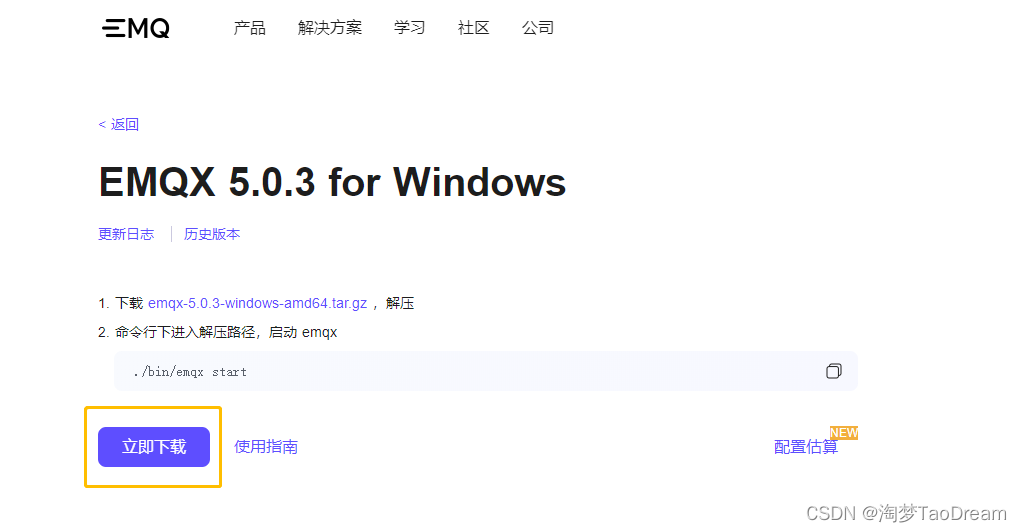

1.下载EMQX开源版，官方网址：https://www.emqx.com/zh/try?product=broker

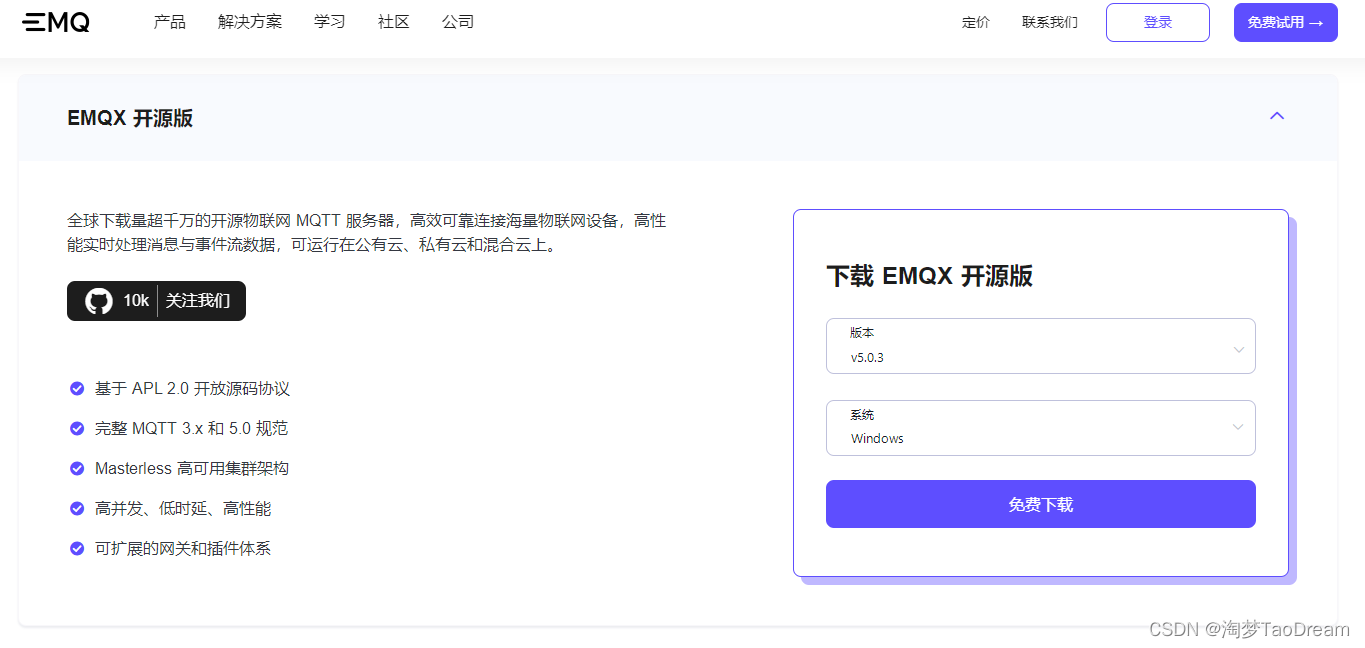

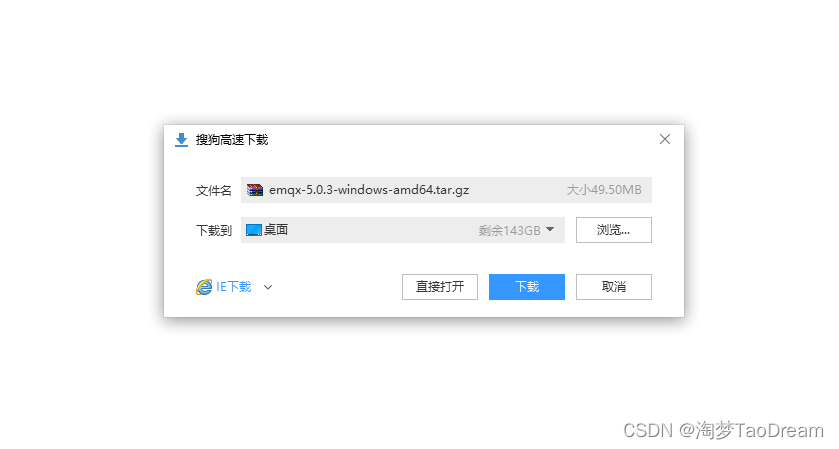

选择版本号v5.0.3，系统：windows，然后点击“免费下载”。

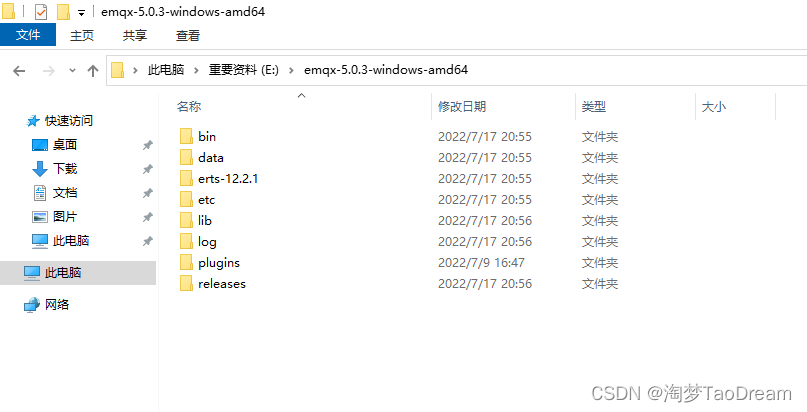

2.将下载好的 emqx-5.0.3-windows-amd64.tar.gz，进行解压，我是解压到E盘根目录。

注意：根目录下最好不要有中文。

3.打开命令行工具，进入目录运行EMQX服务。

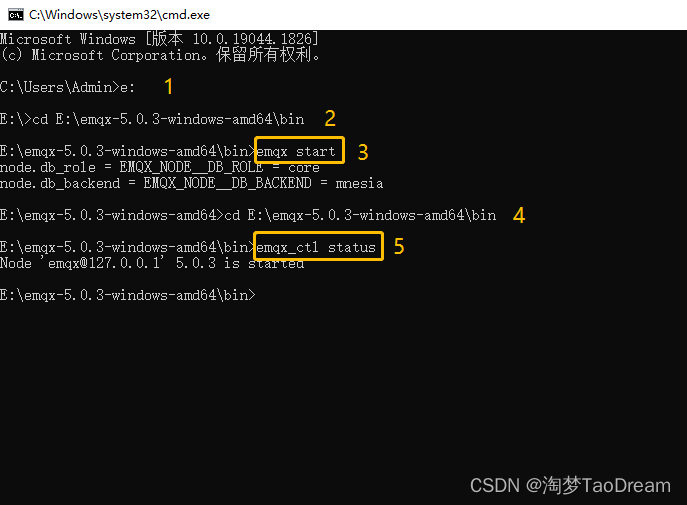

电脑左下角，右键开始->运行->输入cmd，确定->打开命令行工具，操作如下：

1）切换到E盘：输入e:

2）进入到EMQX的bin目录：输入cd E:\emqx-5.0.3-windows-amd64\bin

3）启动EMQX服务器，输入emqx start，如需停止服务器，输入emqx stop

4）查看EMQX服务器状态，先进入bin目录：输入cd E:\emqx-5.0.3-windows-amd64\bin

5）接着输入：emqx_ctl status，可以看到EMQX服务器已启动

4.登陆EMQX服务器，验证是否可用。

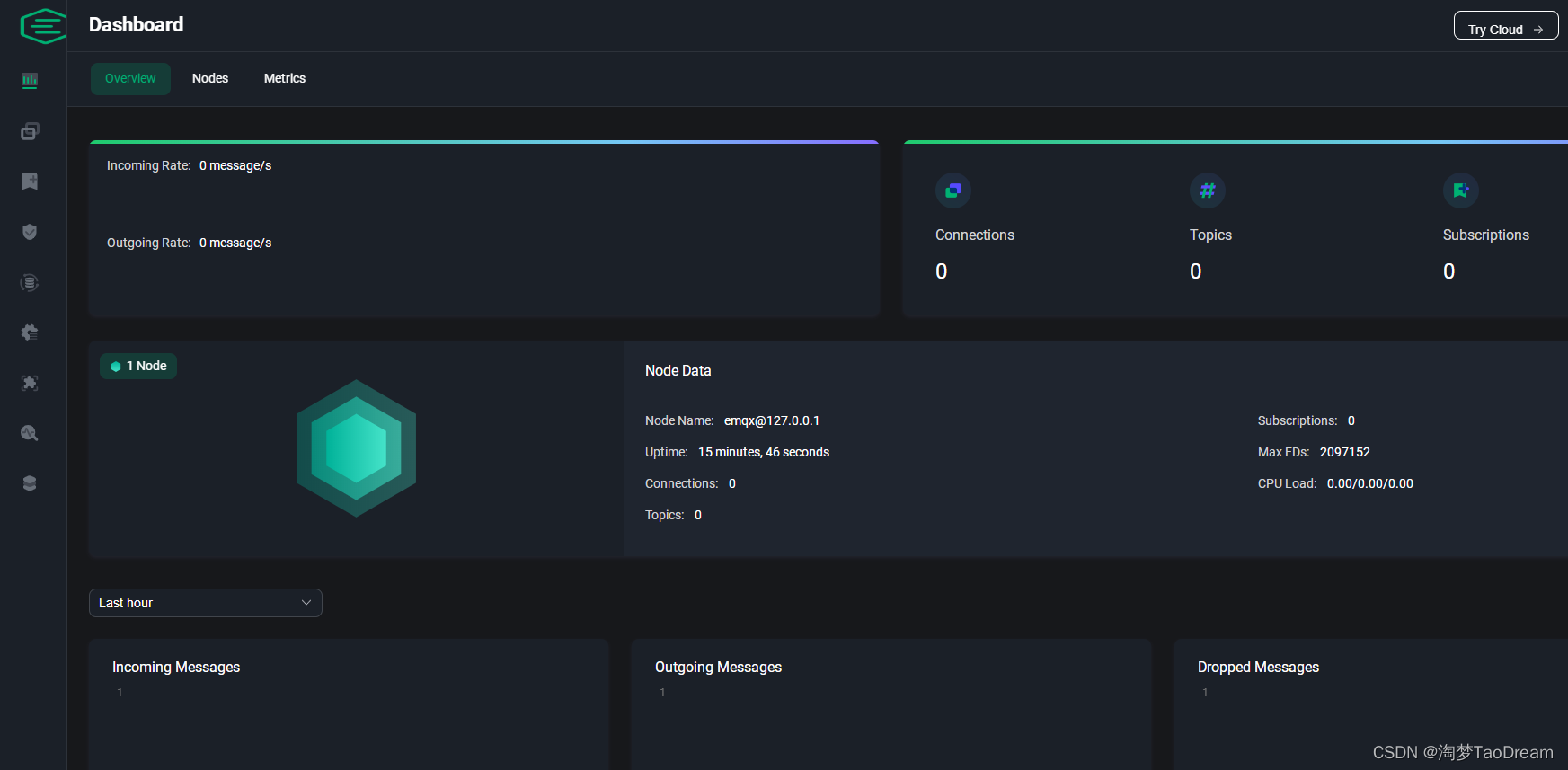

1）打开浏览器，输入地址：http://127.0.0.1:18083/#/login

2）输入用户名：admin，输入密码：public，点击Login

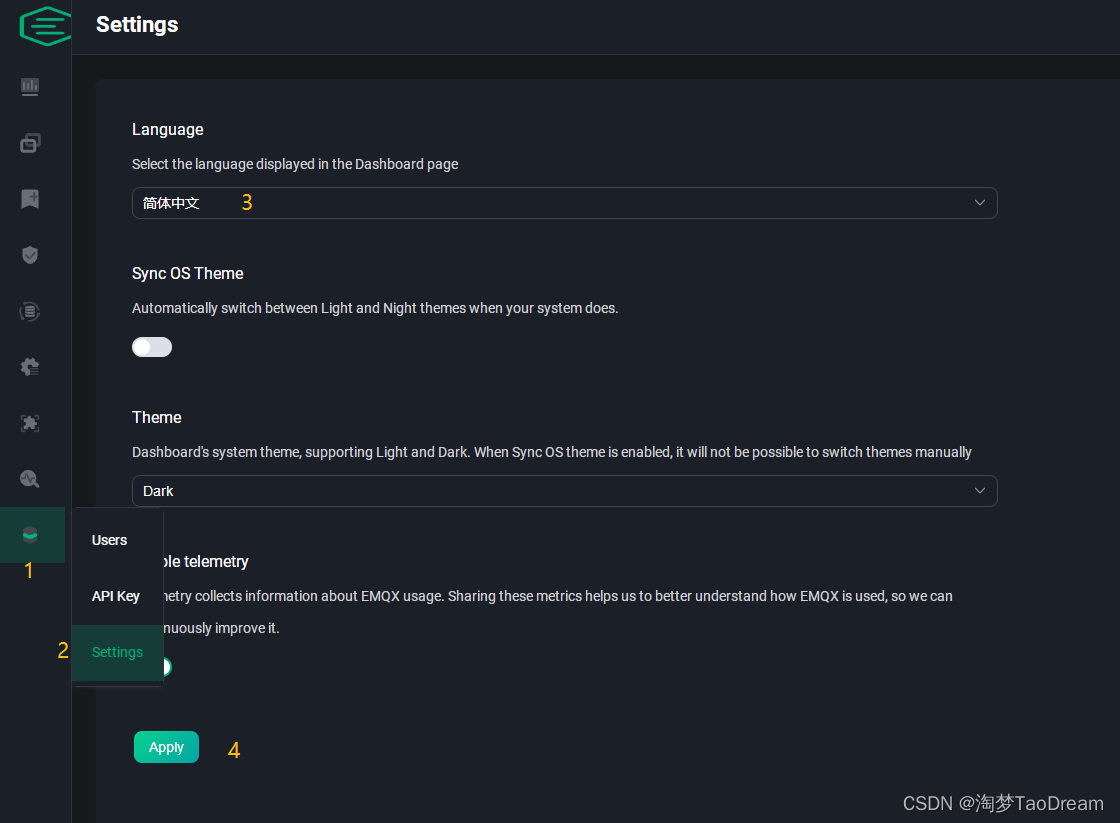

3）更改界面为中文。

至此，本地EMQX本地MQTT服务器已搭建成功。

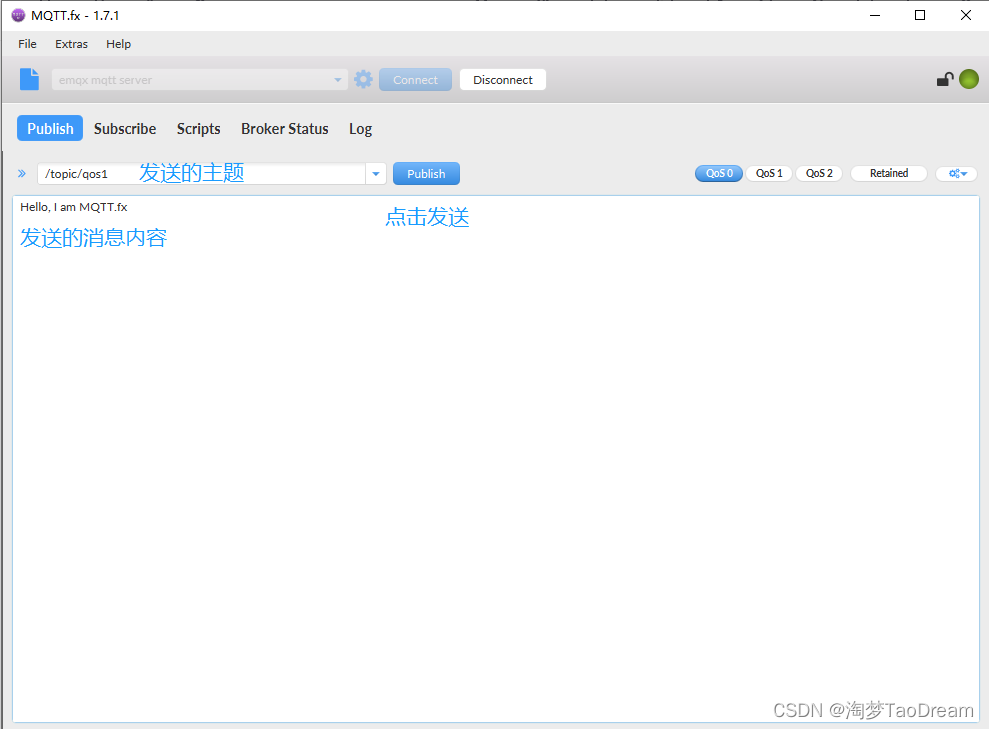

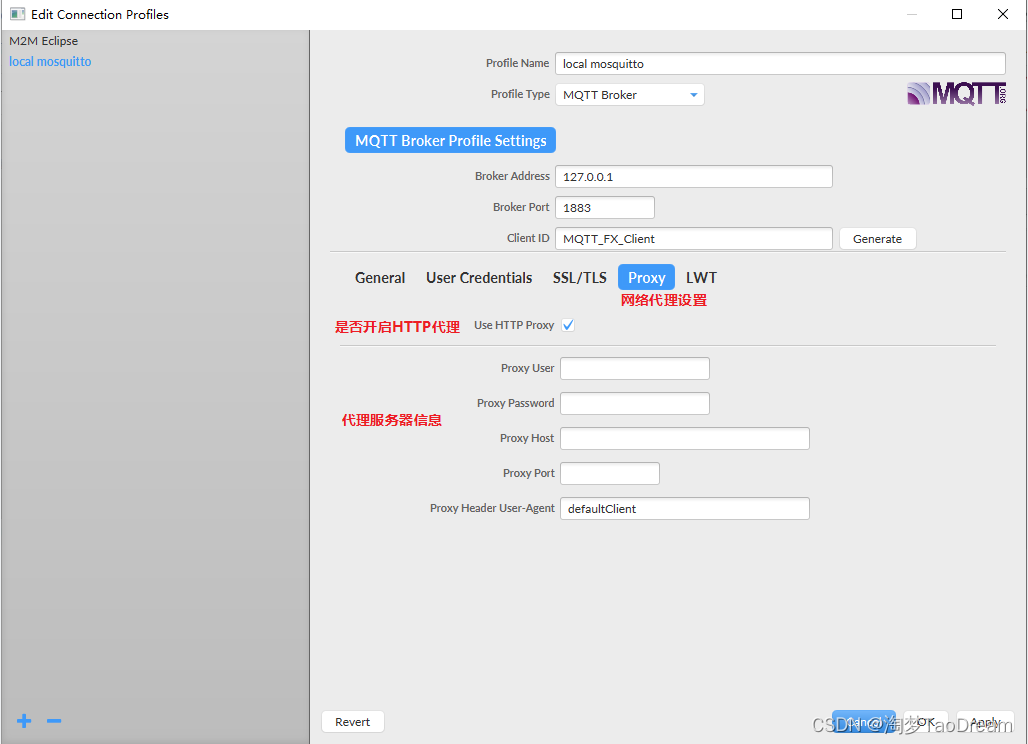

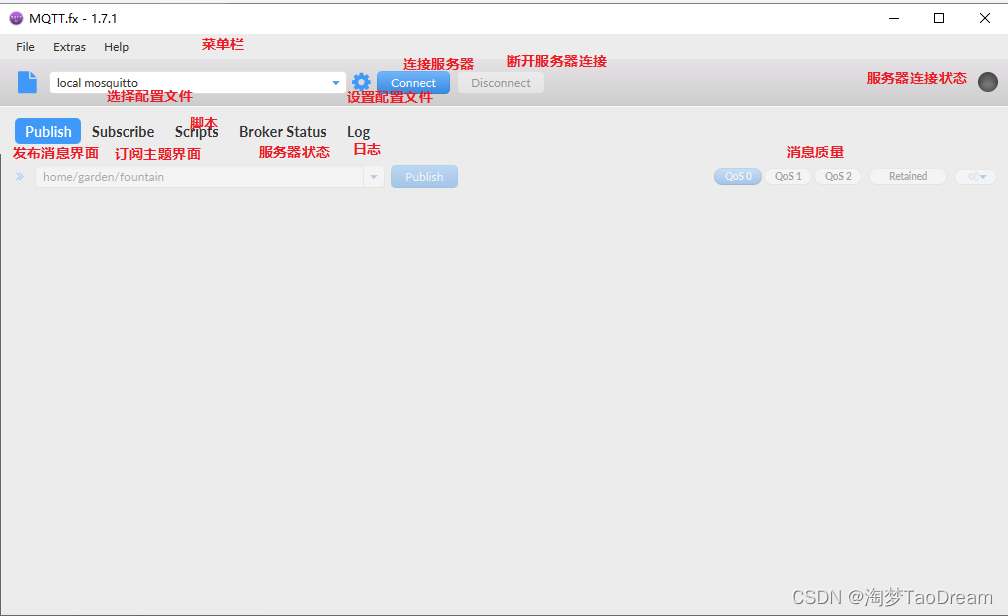

三、MQTT.fx客户端简单说明，如下图所示。

四、MQTT.fx客户端与WebSocket 客户端互发消息。

1.使用MQTT.fx连接到EMQX本地服务器。

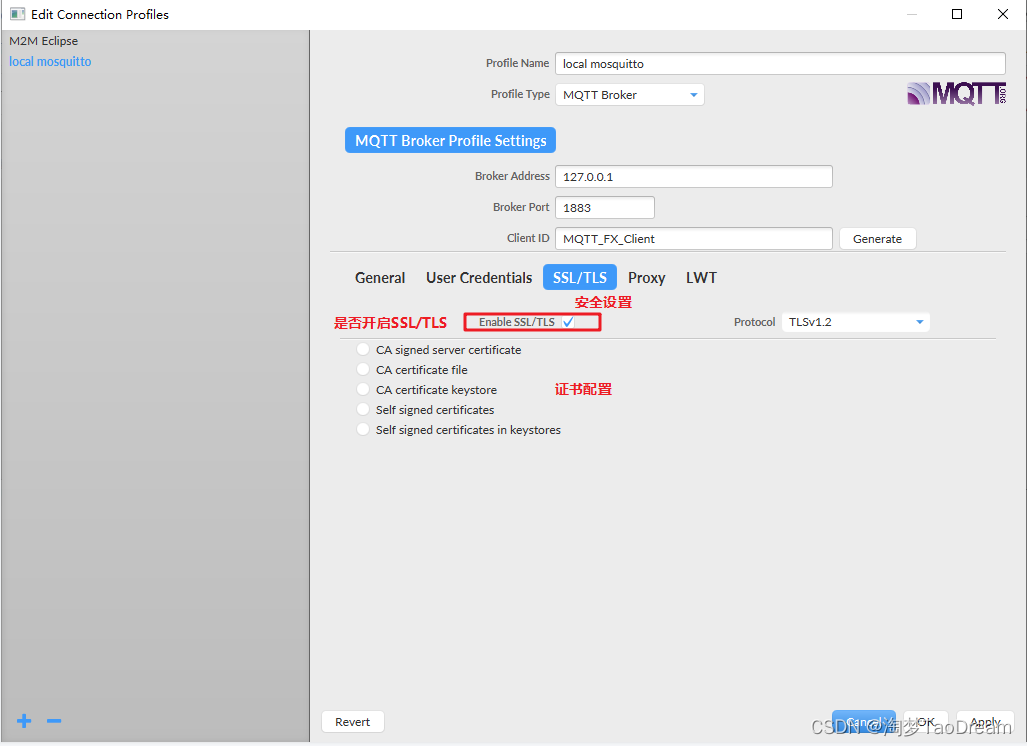

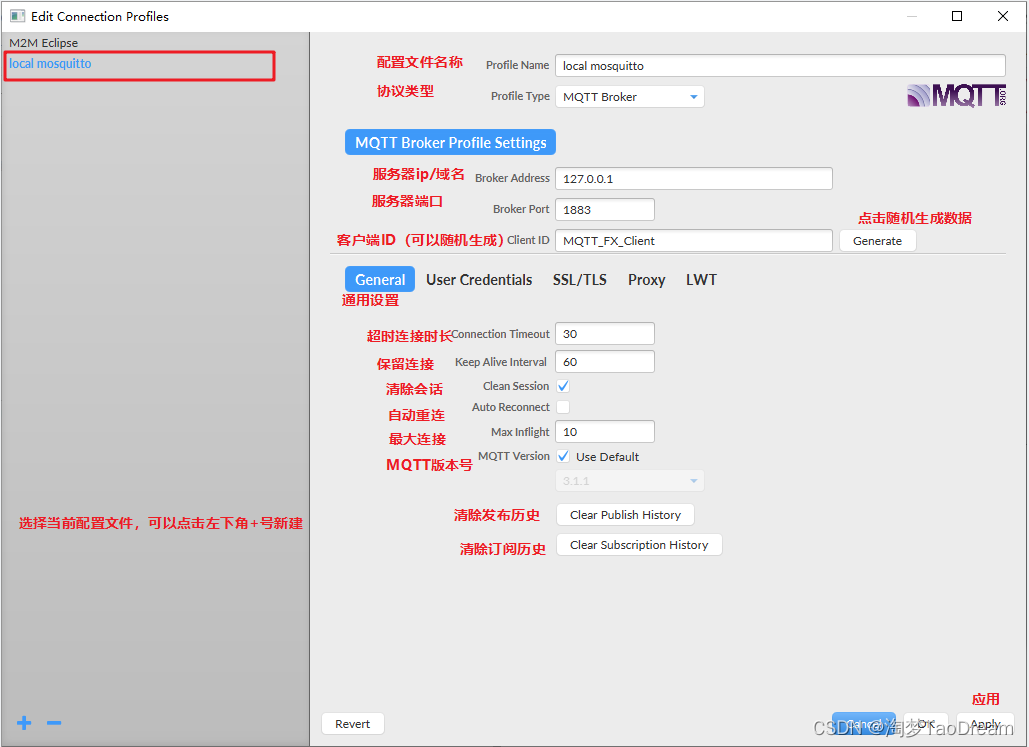

1）General设置如下图所示。

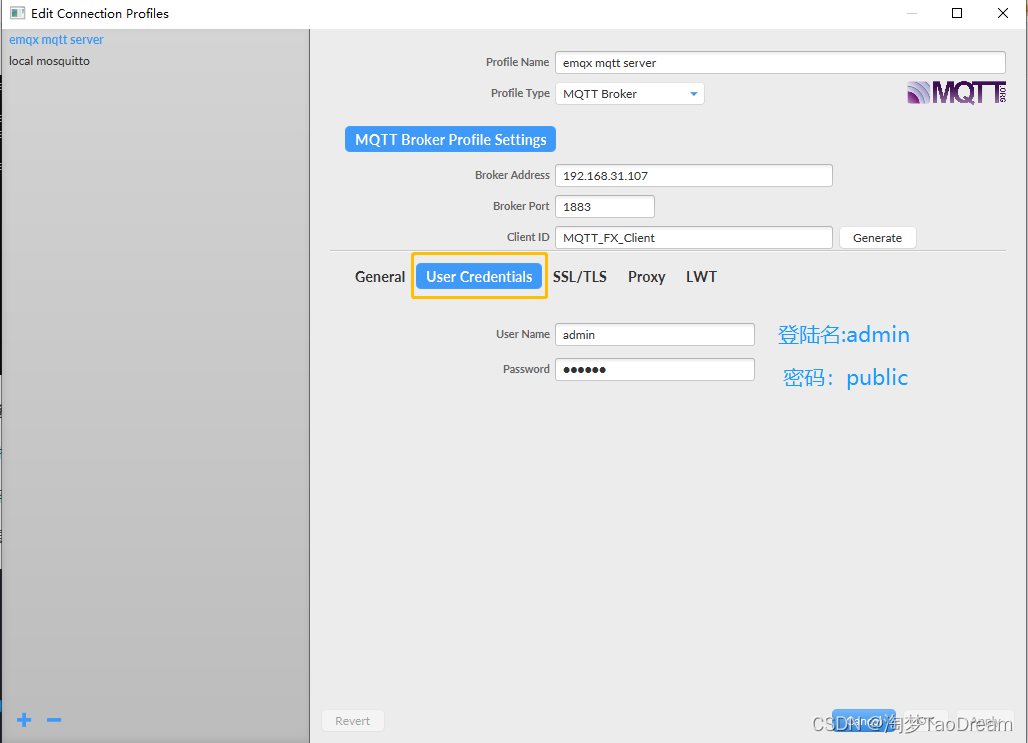

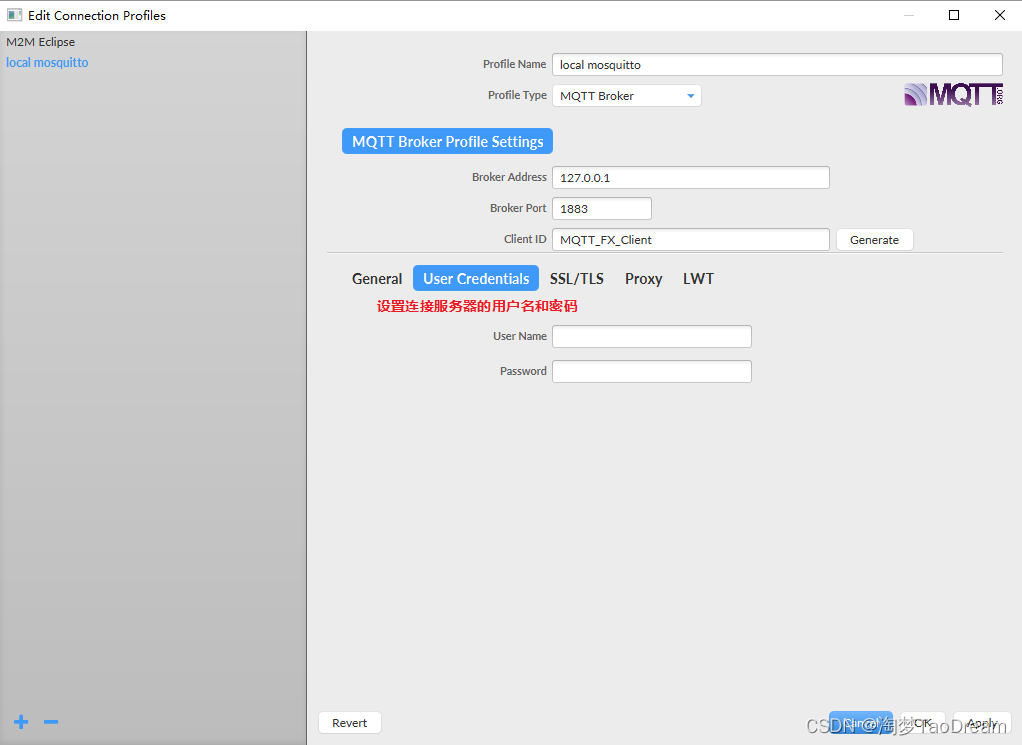

2）User Credentials设置。

以上设置完毕后，点击Apply保存，然后关闭退出。

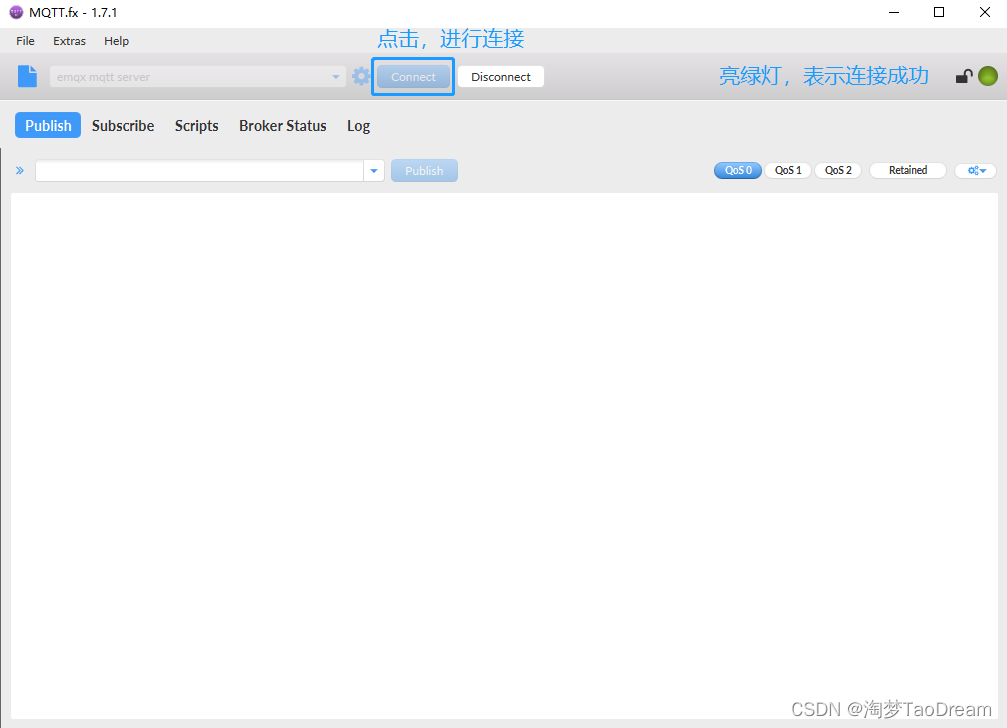

3）进行连接，亮绿灯，表示连接成功。

2.MQTT.fx发布和订阅主题，以ESP32例程的topic主题为例。

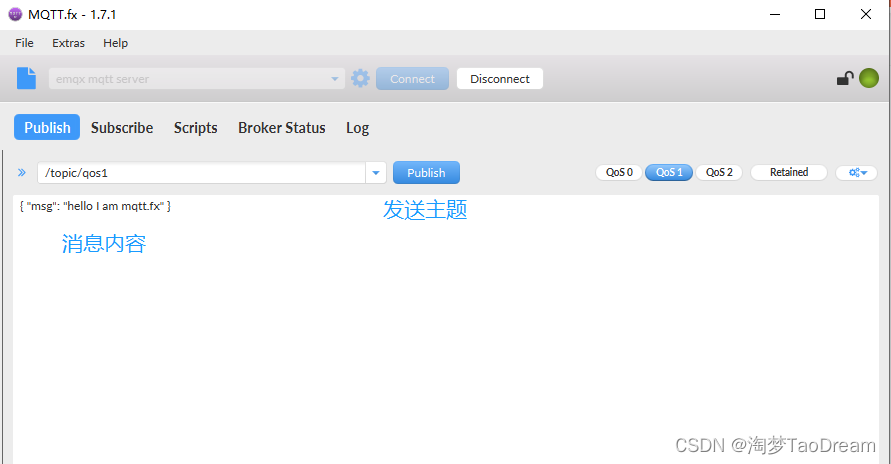

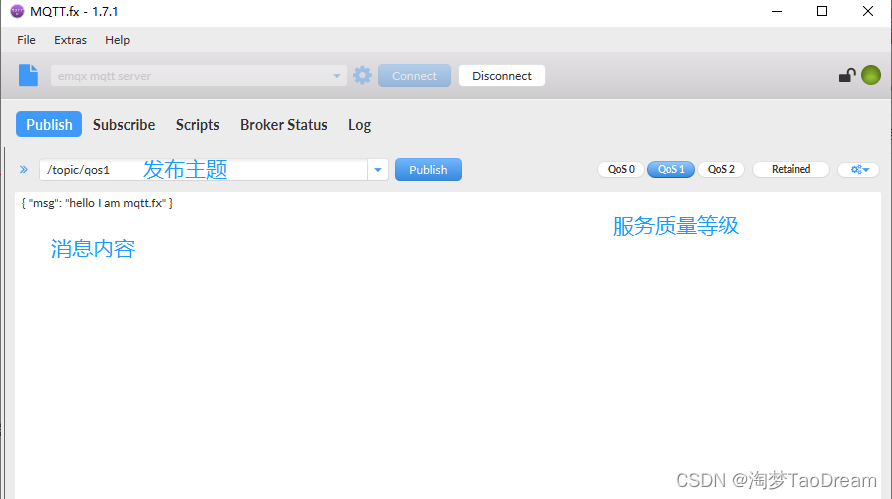

1）MQTT.fx客户端发布主题：/topic/qos1，服务质量等级选择QoS1，消息内容如下：

{ "msg": "hello I am mqtt.fx" }

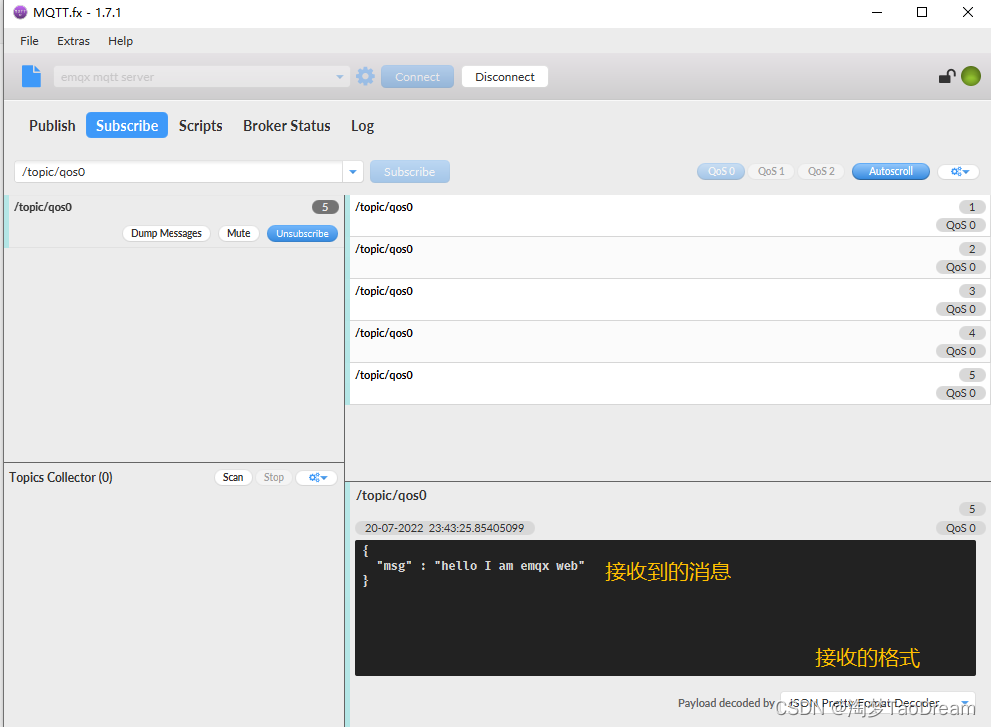

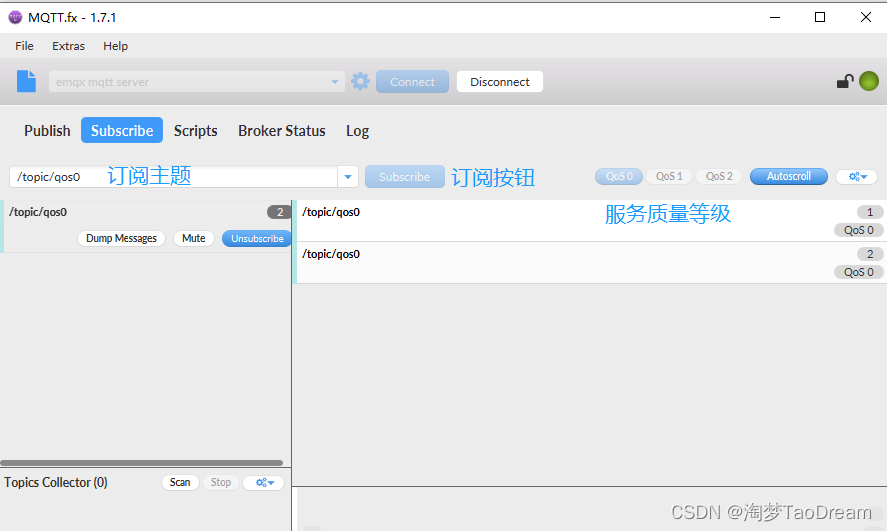

2）MQTT.fx客户端订阅主题：/topic/qos0，服务质量等级选择QoS0

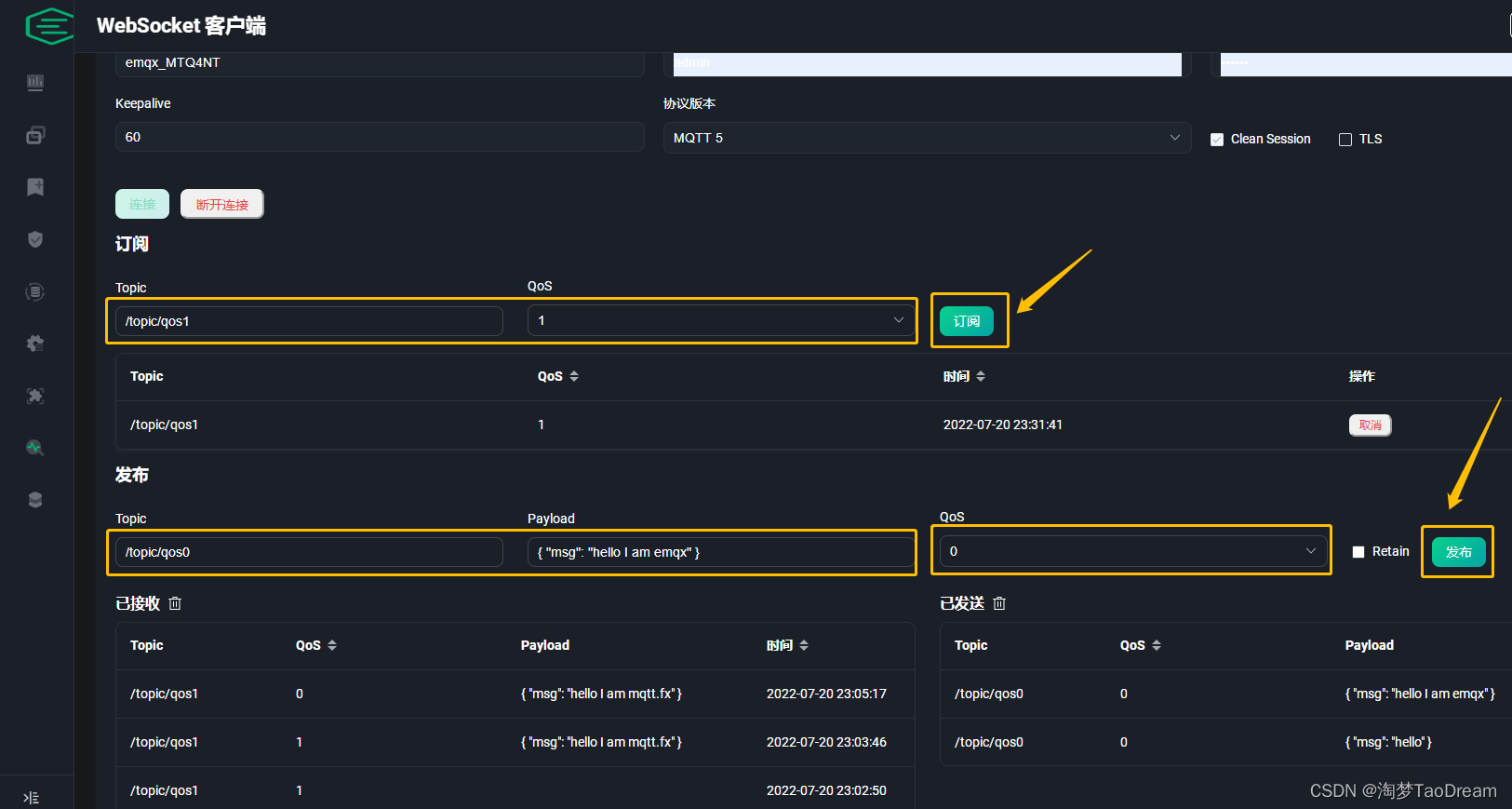

3.登陆EMQX服务器管理页面，连接WebSocket 客户端到服务器，并发布和订阅主题。

1）打开WebSocket 客户端，输入IP地址、端口号，用户名和密码，即可连接。

2）WebSocket客户端订阅主题：/topic/qos1，服务质量等级选择QoS1。

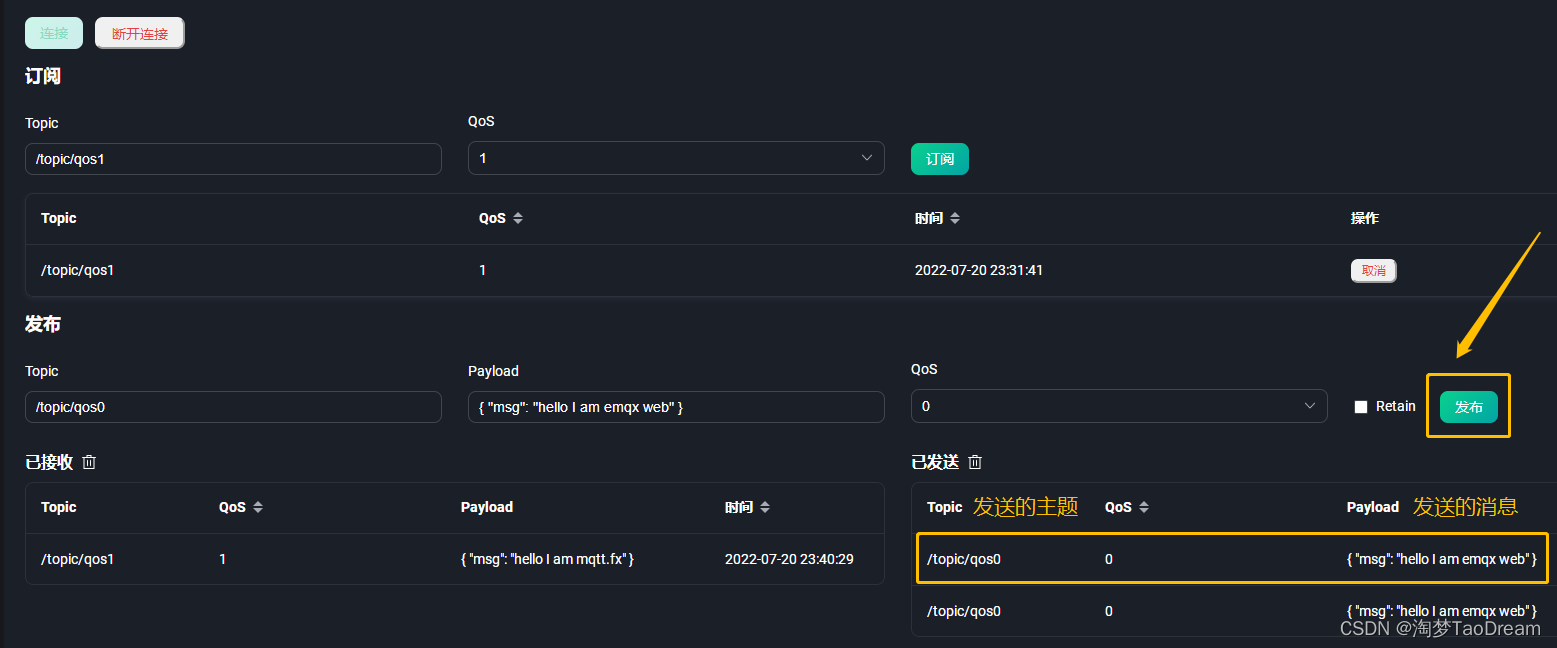

3）WebSocket客户端发布主题：/topic/qos0，服务质量等级选择QoS0，消息内容如下：

{ "msg": "hello I am emqx web" }

4.MQTT.fx客户端与WebSocket 客户端互发消息。

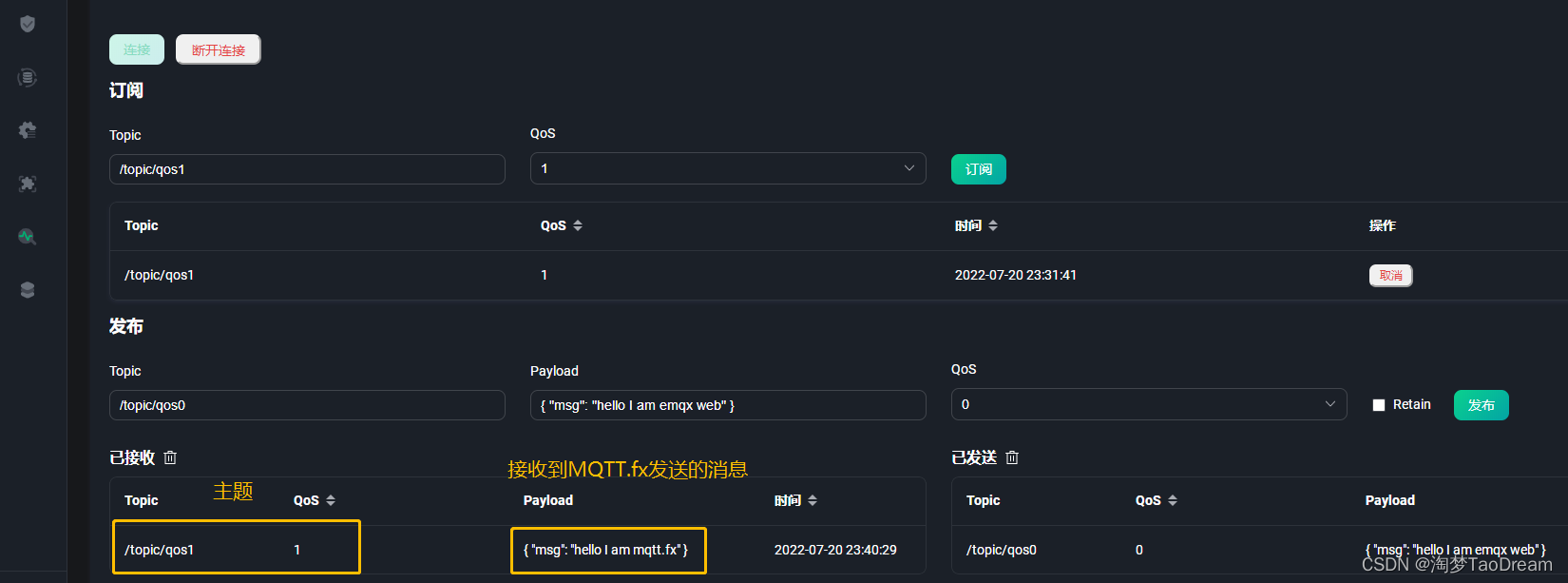

1）MQTT.fx客户端发送，WebSocket 客户端接收。

2）WebSocket 客户端发送，MQTT.fx客户端接收。

至此， MQTT.fx客户端与WebSocket 客户端互发消息成功，服务器是EMQX。

五、ESP32连接到EMQX服务器，与MQTT.fx客户端互发消息。

1.VSCODE+ESP-IDF插件开发环境的搭建，见本文的开头的链接。

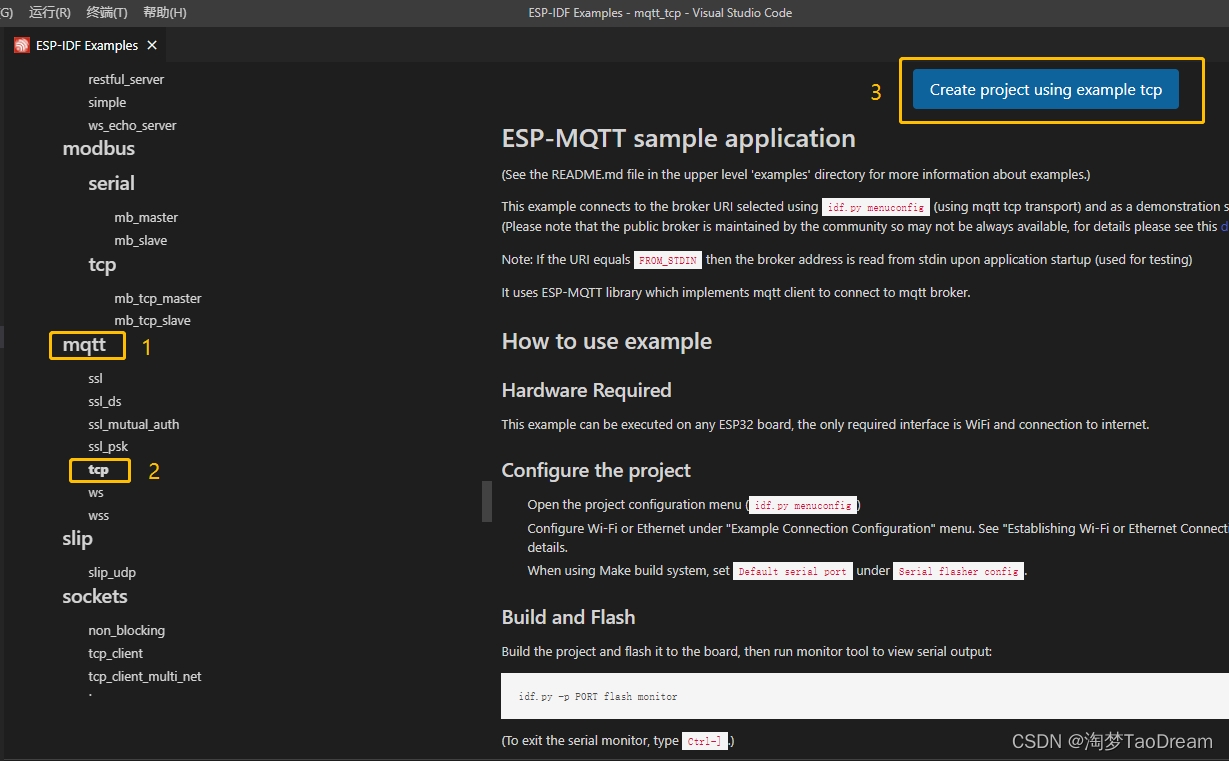

2.打开示例项目MQTT_TCP：VSCODE中->"查看"->”命令面板“->输入：Show Examples projects->选择Use current ESP-IDF(E:\ESP32-IDF\esp\esp-idf)->弹出示例ESP-IDF Examples，选择mqtt->tcp->Create project using example tcp->选择示例保存的路径。

例如：E:\ESP32-IDF\project-example，因ESP-IDF框架与示例是分离的，所以示例保存的路径可以随意，但需要注意：路径不能有中文和空格，否则报错。

创建完后，如下图所示。

关于示例的说明，请阅读官方的注释。

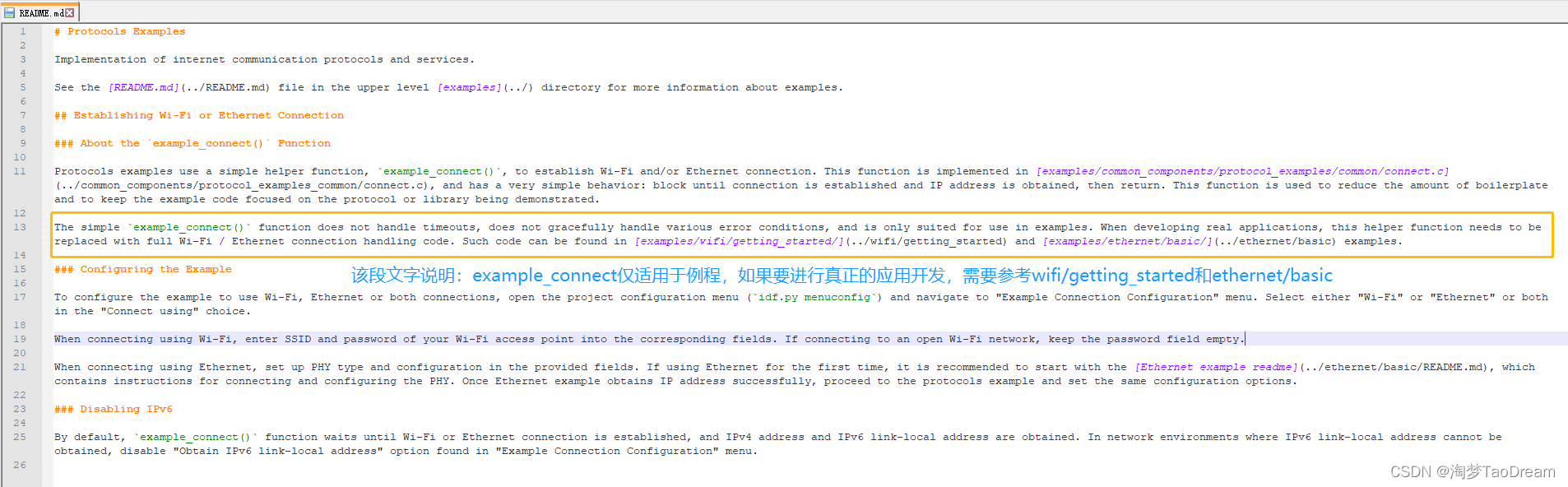

打开E:\ESP32-IDF\esp\esp-idf\examples\protocols->README，如下图所示。

README的内容如下：

对示例有个大概了解后，接下来需要修改代码。

3.修改示例代码。

1）修改wifi配置，这里修改为自己的wifi帐号和密码即可。

wifi_config_t wifi_config = {
        .sta = {
            .ssid = "Xiaomi_tao",
            .password = "123456",
        },
    };

2）修改MQTT配置，如果是使用EMQX本地服务器，即只需要修改MQTT服务器IP即可。

注意：这里的IP是指自己电脑的IPv4地址，如果是win7系统，ESP32连不上EMQX服务器，则需要将IPv4地址修改为静态固定IP地址，我这里是win10系统，不改固定IP地址也可以连上。

esp_mqtt_client_config_t mqtt_cfg = {
        .host = "192.168.31.107",                  //MQTT服务器IP
        .event_handle = mqtt_event_handler,        //MQTT事件
        .port=1883,                                //端口
        .username = "admin",                       //用户名
        .password = "public",                      //密码
        // .user_context = (void *)your_context
    };

3.修改app_main.c，如下：

/* MQTT (over TCP) Example

   This example code is in the Public Domain (or CC0 licensed, at your option.)

   Unless required by applicable law or agreed to in writing, this
   software is distributed on an "AS IS" BASIS, WITHOUT WARRANTIES OR
   CONDITIONS OF ANY KIND, either express or implied.
*/

#include <stdio.h>
#include <stdint.h>
#include <stddef.h>
#include <string.h>
#include "esp_wifi.h"
#include "esp_system.h"
#include "nvs_flash.h"
#include "esp_event.h"
#include "esp_netif.h"
#include "esp_event_loop.h"
#include "tcpip_adapter_types.h"
//#include "protocol_examples_common.h"

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/semphr.h"
#include "freertos/queue.h"
#include "freertos/event_groups.h"

#include "lwip/sockets.h"
#include "lwip/dns.h"
#include "lwip/netdb.h"

#include "esp_log.h"
#include "mqtt_client.h"

static const char *TAG = "MQTT_EXAMPLE";

//wifi连上事件
static EventGroupHandle_t wifi_event_group;
//mqtt连上事件
static EventGroupHandle_t mqtt_event_group;
const static int CONNECTED_BIT = BIT0;
esp_mqtt_client_handle_t mqttclient;

// static void log_error_if_nonzero(const char *message, int error_code)
// {
//     if (error_code != 0) {
//         ESP_LOGE(TAG, "Last error %s: 0x%x", message, error_code);
//     }
// }

/*
 * @brief Event handler registered to receive MQTT events
 *
 *  This function is called by the MQTT client event loop.
 *
 * @param handler_args user data registered to the event.
 * @param base Event base for the handler(always MQTT Base in this example).
 * @param event_id The id for the received event.
 * @param event_data The data for the event, esp_mqtt_event_handle_t.
 */
//事件处理函数
static void mqtt_event_handler(void *handler_args, esp_event_base_t base, int32_t event_id, void *event_data)
{
    ESP_LOGD(TAG, "Event dispatched from event loop base=%s, event_id=%d", base, event_id);
    esp_mqtt_event_handle_t event = event_data;
    esp_mqtt_client_handle_t client = event->client;
    int msg_id;

    switch ((esp_mqtt_event_id_t)event_id) {
    case MQTT_EVENT_CONNECTED:  //MQTT连上事件
        ESP_LOGI(TAG, "MQTT_EVENT_CONNECTED");
        xEventGroupSetBits(mqtt_event_group, CONNECTED_BIT);

        //发布主题
        // printf("Connecting to MQTT broker OK");
        // msg_id = esp_mqtt_client_publish(client, "/topic/qos1", "data_3", 0, 1, 0);
        // ESP_LOGI(TAG, "sent publish successful, msg_id=%d", msg_id);

        // //发送订阅
        // msg_id = esp_mqtt_client_subscribe(client, "/topic/qos0", 0);
        // ESP_LOGI(TAG, "sent subscribe successful, msg_id=%d", msg_id);

        //发送订阅
        msg_id = esp_mqtt_client_subscribe(client, "/topic/qos1", 1);
        ESP_LOGI(TAG, "sent subscribe successful, msg_id=%d", msg_id);

        // //取消订阅
        // msg_id = esp_mqtt_client_unsubscribe(client, "/topic/qos1");
        // ESP_LOGI(TAG, "sent unsubscribe successful, msg_id=%d", msg_id);
        break;
    case MQTT_EVENT_DISCONNECTED:  //MQTT断开连接事件
        ESP_LOGI(TAG, "MQTT_EVENT_DISCONNECTED");
        //mqtt连上事件
        xEventGroupClearBits(mqtt_event_group, CONNECTED_BIT);
        break;

    case MQTT_EVENT_SUBSCRIBED:  //MQTT发送订阅事件
        ESP_LOGI(TAG, "MQTT_EVENT_SUBSCRIBED, msg_id=%d", event->msg_id);
        msg_id = esp_mqtt_client_publish(client, "/topic/qos0", "data", 0, 0, 0);
        ESP_LOGI(TAG, "sent publish successful, msg_id=%d", msg_id);
        break;
    case MQTT_EVENT_UNSUBSCRIBED:  //MQTT取消订阅事件
        ESP_LOGI(TAG, "MQTT_EVENT_UNSUBSCRIBED, msg_id=%d", event->msg_id);
        break;
    case MQTT_EVENT_PUBLISHED:  //MQTT发布事件
        ESP_LOGI(TAG, "MQTT_EVENT_PUBLISHED, msg_id=%d", event->msg_id);
        break;
    case MQTT_EVENT_DATA:  //MQTT接受数据事件
        ESP_LOGI(TAG, "MQTT_EVENT_DATA");
        printf("TOPIC=%.*s\r\n", event->topic_len, event->topic);
        printf("DATA=%.*s\r\n", event->data_len, event->data);
        break;
    case MQTT_EVENT_ERROR:  //MQTT错误事件
        ESP_LOGI(TAG, "MQTT_EVENT_ERROR");
        xEventGroupClearBits(mqtt_event_group, CONNECTED_BIT);
        // if (event->error_handle->error_type == MQTT_ERROR_TYPE_TCP_TRANSPORT) {
        //     log_error_if_nonzero("reported from esp-tls", event->error_handle->esp_tls_last_esp_err);
        //     log_error_if_nonzero("reported from tls stack", event->error_handle->esp_tls_stack_err);
        //     log_error_if_nonzero("captured as transport's socket errno",  event->error_handle->esp_transport_sock_errno);
        //     ESP_LOGI(TAG, "Last errno string (%s)", strerror(event->error_handle->esp_transport_sock_errno));
        //}
        break;
    default:
        ESP_LOGI(TAG, "Other event id:%d", event->event_id);
        break;
    }
}

//wifi状态机
static esp_err_t wifi_event_handler(void *ctx, system_event_t *event)
{
    switch (event->event_id) {
        case SYSTEM_EVENT_STA_START:
            esp_wifi_connect();
            break;
        case SYSTEM_EVENT_STA_GOT_IP:
            xEventGroupSetBits(wifi_event_group, CONNECTED_BIT);

            break;
        case SYSTEM_EVENT_STA_DISCONNECTED:
            esp_wifi_connect();
            xEventGroupClearBits(wifi_event_group, CONNECTED_BIT);
            break;
        default:
            break;
    }
    return ESP_OK;
}

//wifi初始化
static void wifi_init(void)
{
    tcpip_adapter_init();
    wifi_event_group = xEventGroupCreate();
    mqtt_event_group = xEventGroupCreate();
    ESP_ERROR_CHECK(esp_event_loop_init(wifi_event_handler, NULL));
    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));
    ESP_ERROR_CHECK(esp_wifi_set_storage(WIFI_STORAGE_RAM));
    wifi_config_t wifi_config = {
        .sta = {
            .ssid = "Xiaomi_tao",
            .password = "123456",
        },
    };
    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA));
    ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_STA, &wifi_config));
    ESP_LOGI(TAG, "start the WIFI SSID:[%s]", wifi_config.sta.ssid);
    ESP_ERROR_CHECK(esp_wifi_start());
    ESP_LOGI(TAG, "Waiting for wifi");
    //等待wifi连上
    xEventGroupWaitBits(wifi_event_group, CONNECTED_BIT, false, true, portMAX_DELAY);
}
//mqtt初始化
static void mqtt_app_start(void)
{
    esp_mqtt_client_config_t mqtt_cfg = {
        .host = "192.168.31.107",                  //MQTT服务器IP
        .event_handle = mqtt_event_handler,        //MQTT事件
        .port=1883,                                //端口
        .username = "admin",                       //用户名
        .password = "public",                      //密码
        // .user_context = (void *)your_context
    };
#if CONFIG_BROKER_URL_FROM_STDIN
    char line[128];

    if (strcmp(mqtt_cfg.uri, "FROM_STDIN") == 0) {
        int count = 0;
        printf("Please enter url of mqtt broker\n");
        while (count < 128) {
            int c = fgetc(stdin);
            if (c == '\n') {
                line[count] = '\0';
                break;
            } else if (c > 0 && c < 127) {
                line[count] = c;
                ++count;
            }
            vTaskDelay(10 / portTICK_PERIOD_MS);
        }
        mqtt_cfg.uri = line;
        printf("Broker url: %s\n", line);
    } else {
        ESP_LOGE(TAG, "Configuration mismatch: wrong broker url");
        abort();
    }
#endif /* CONFIG_BROKER_URL_FROM_STDIN */

    printf("esp_mqtt_client_start\r\n");

    //通过esp_mqtt_client_init获取一个MQTT客户端结构体指针，参数是MQTT客户端配置结构体
    mqttclient = esp_mqtt_client_init(&mqtt_cfg);

    /* The last argument may be used to pass data to the event handler, in this example mqtt_event_handler */
    //注册MQTT事件
    esp_mqtt_client_register_event(mqttclient, ESP_EVENT_ANY_ID, mqtt_event_handler, NULL);
    //开启MQTT功能
    esp_mqtt_client_start(mqttclient);

    //等mqtt连上
    xEventGroupWaitBits(mqtt_event_group, CONNECTED_BIT, false, true, portMAX_DELAY);
}

void app_main(void)
{
    ESP_LOGI(TAG, "[APP] Startup..");
    ESP_LOGI(TAG, "[APP] Free memory: %d bytes", esp_get_free_heap_size());
    ESP_LOGI(TAG, "[APP] IDF version: %s", esp_get_idf_version());

    esp_log_level_set("*", ESP_LOG_INFO);
    esp_log_level_set("MQTT_CLIENT", ESP_LOG_VERBOSE);
    esp_log_level_set("MQTT_EXAMPLE", ESP_LOG_VERBOSE);
    esp_log_level_set("TRANSPORT_BASE", ESP_LOG_VERBOSE);
    esp_log_level_set("esp-tls", ESP_LOG_VERBOSE);
    esp_log_level_set("TRANSPORT", ESP_LOG_VERBOSE);
    esp_log_level_set("OUTBOX", ESP_LOG_VERBOSE);

    // ESP_ERROR_CHECK(nvs_flash_init());
    // ESP_ERROR_CHECK(esp_netif_init());
    // ESP_ERROR_CHECK(esp_event_loop_create_default());

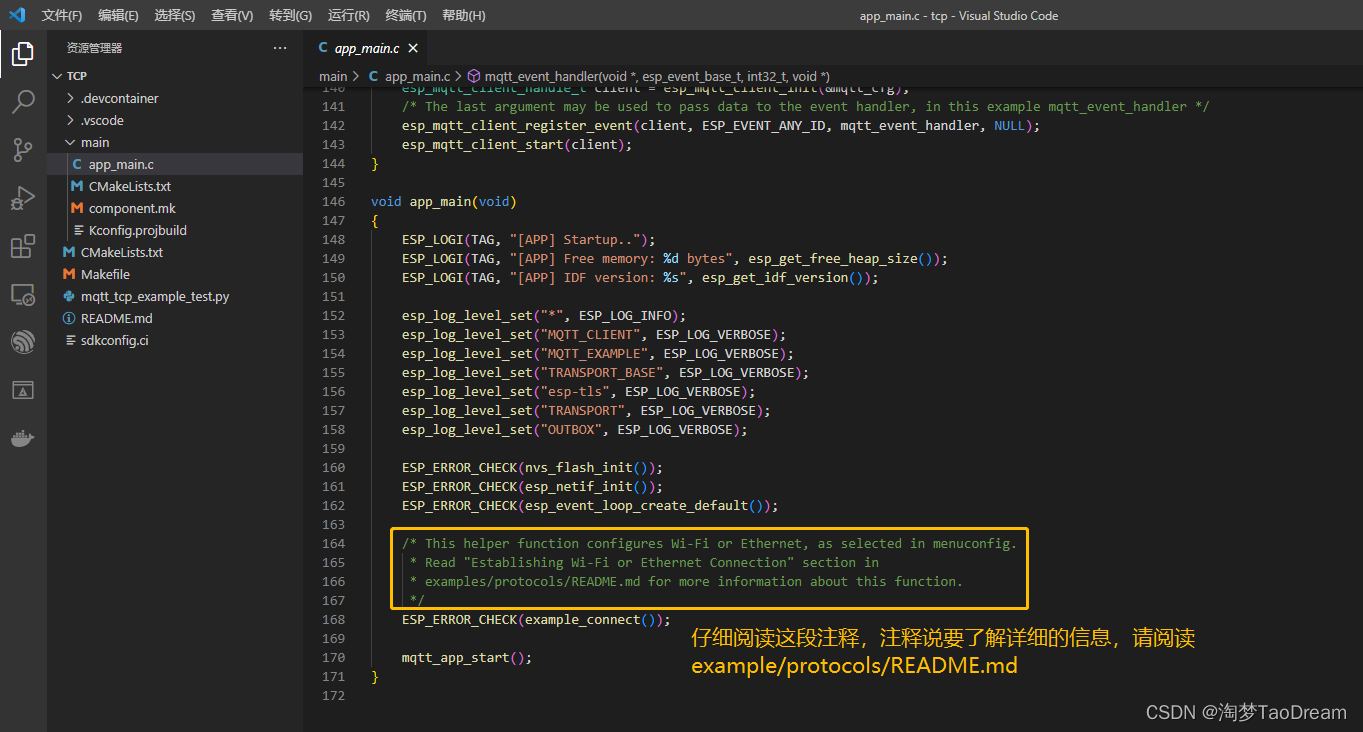

    /* This helper function configures Wi-Fi or Ethernet, as selected in menuconfig.
     * Read "Establishing Wi-Fi or Ethernet Connection" section in
     * examples/protocols/README.md for more information about this function.
     */
    //ESP_ERROR_CHECK(example_connect());
    nvs_flash_init();
    wifi_init();
    mqtt_app_start();

    while (1) {

        printf("system is running!\r\n");

        //发布主题
        esp_mqtt_client_publish(mqttclient, "/topic/qos0", "Hello MQTT,I am ESP32", 0, 0, 0);
        vTaskDelay(1000 / portTICK_PERIOD_MS);

    }
}

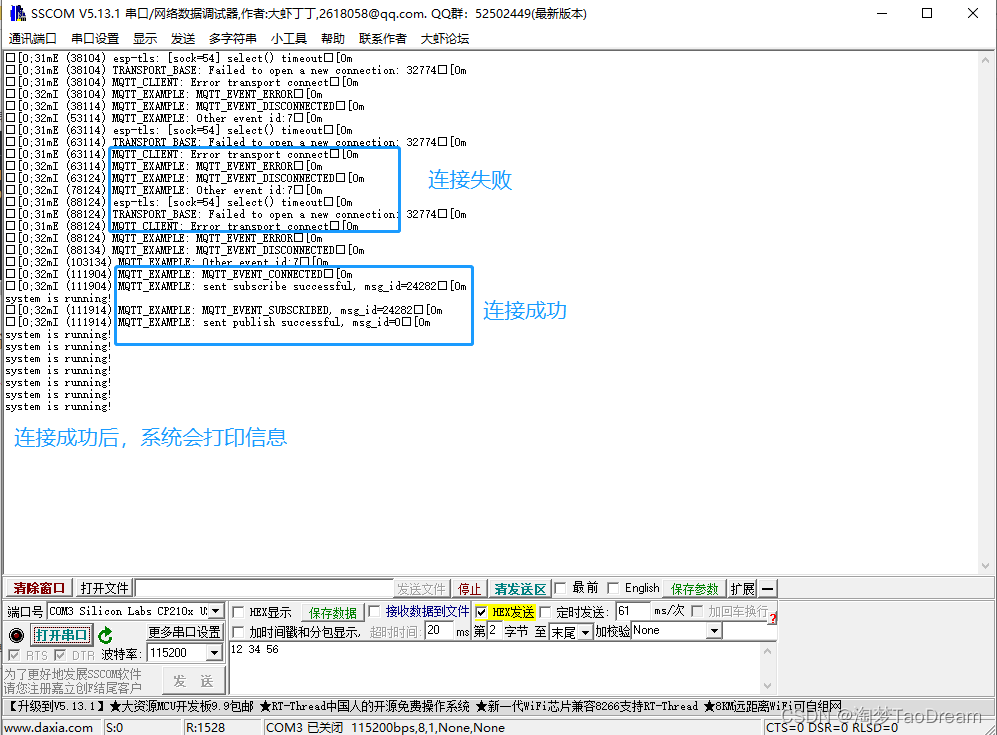

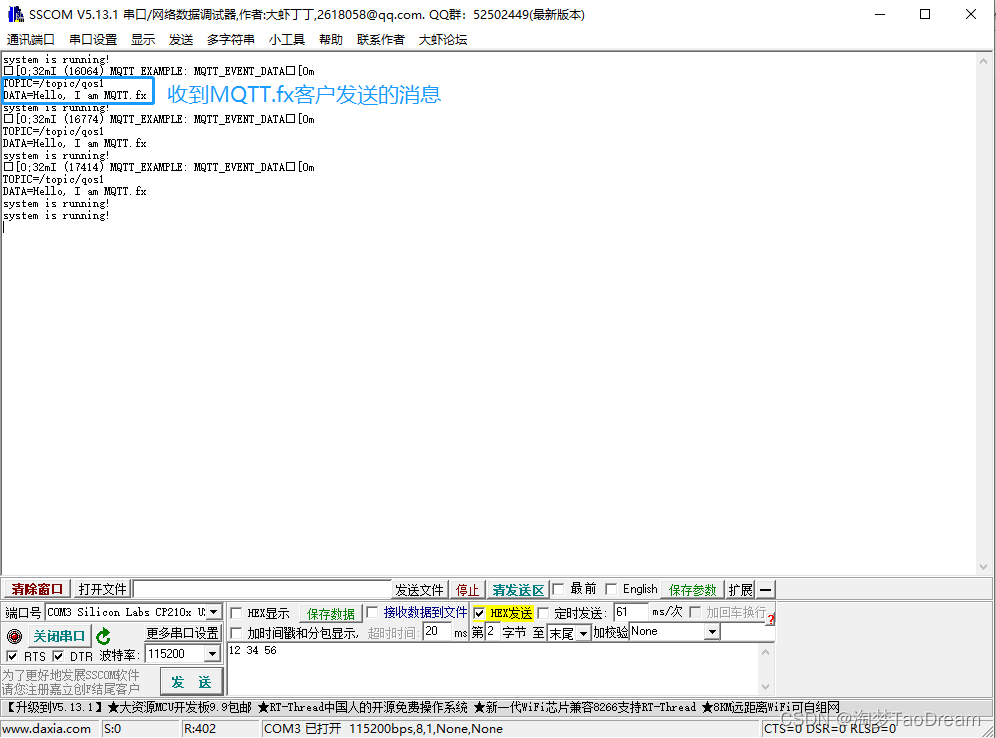

4.修改完毕后，编译下载，打开串口调试助手，可以看到连接EMQX服务器成功。

注意：EMQX服务器，每次开机后，都要重新启动，\bin目示下，命令：emqx start。

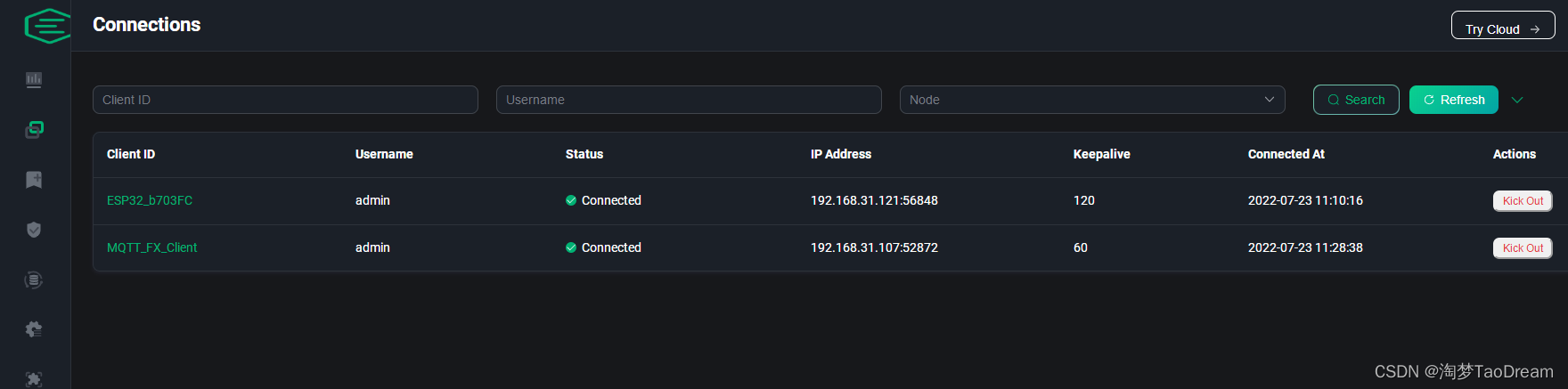

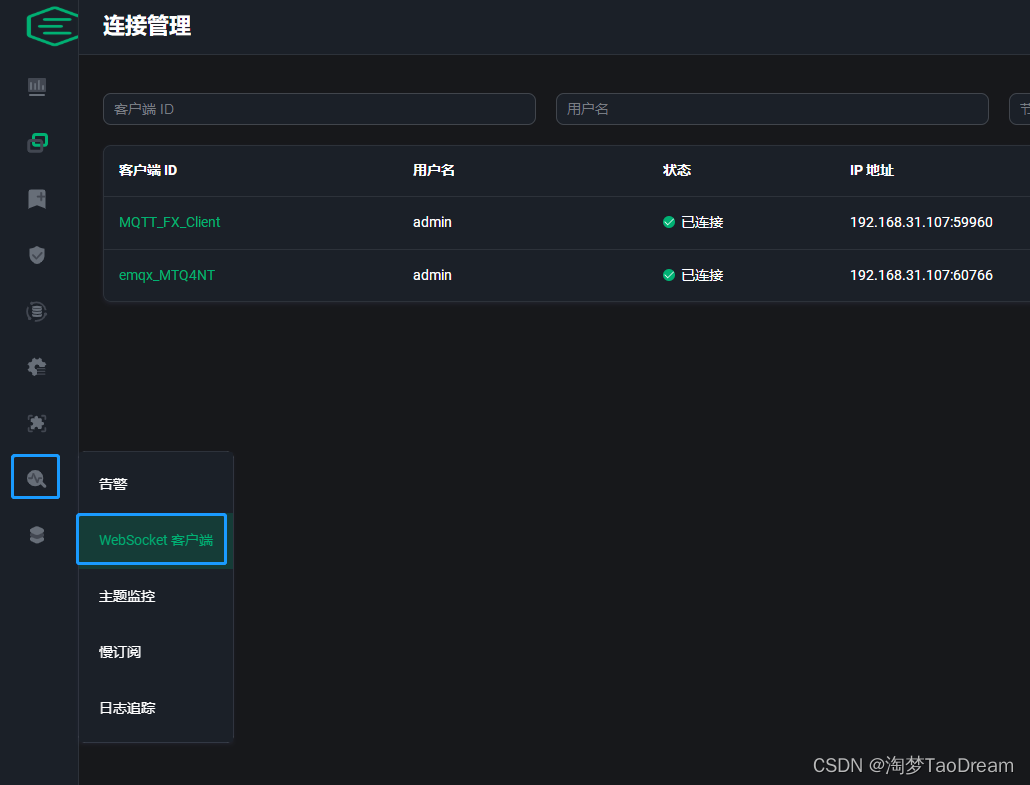

5.打开EMQX服务器网页http://127.0.0.1:18083/#/login，可以看到ESP32与MQTT.fx都连接成功。

6.ESP32与MQTT.fx客户端互通消息。

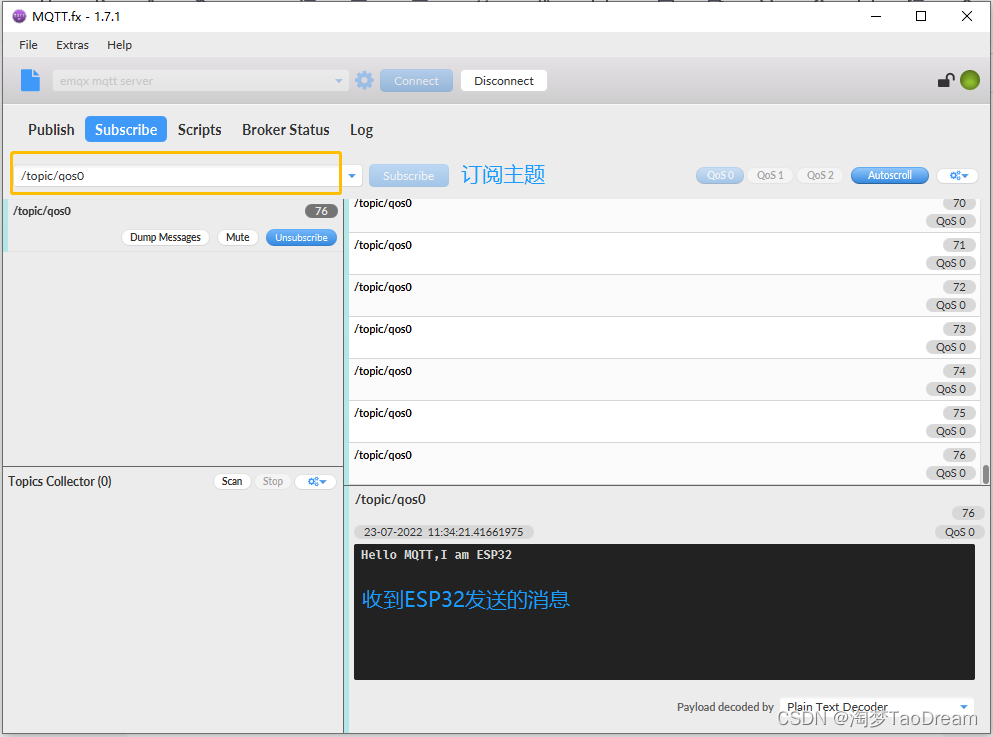

1）ESP32主动发送消息给MQTT.fx客户端。

2）MQTT.fx客户端发送消息给ESP32。

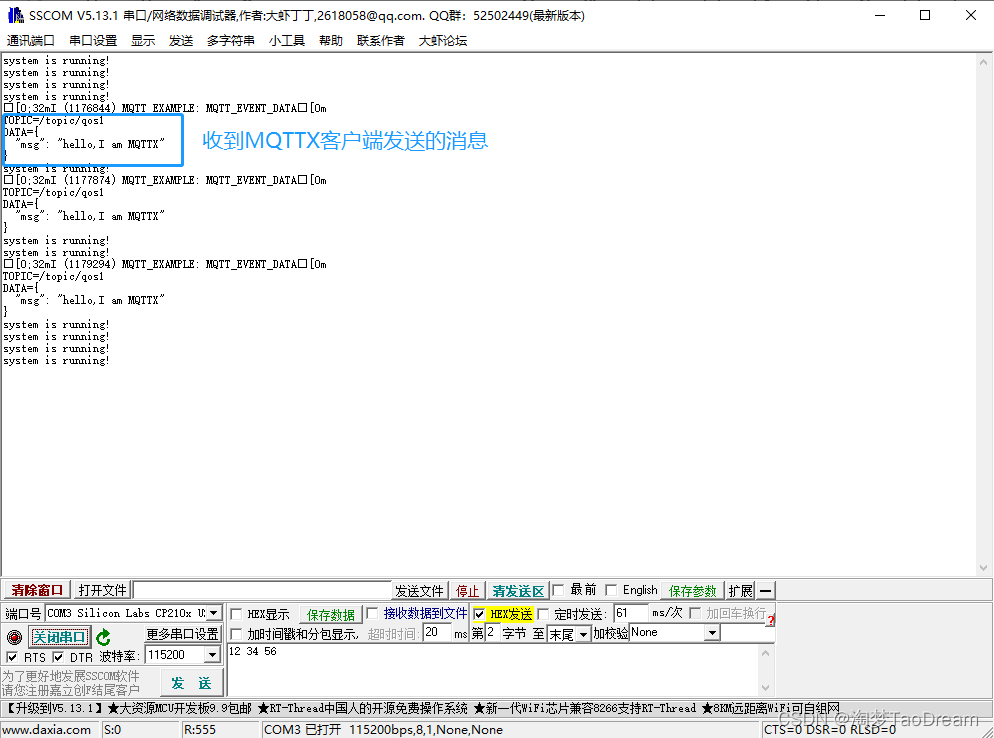

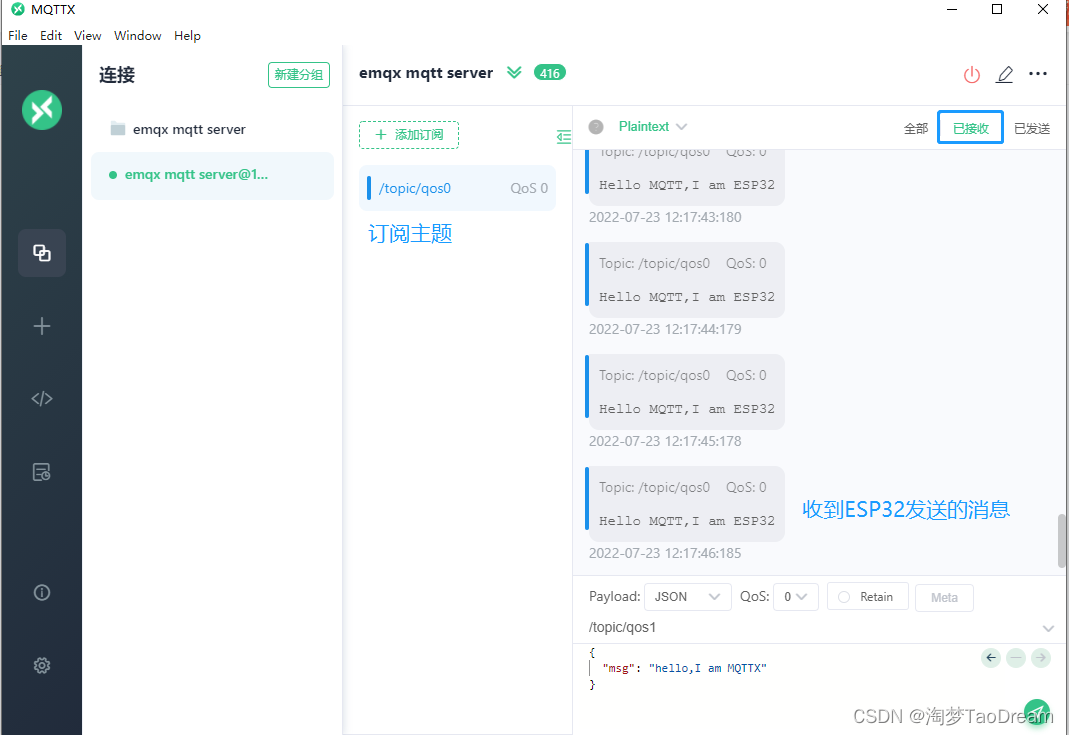

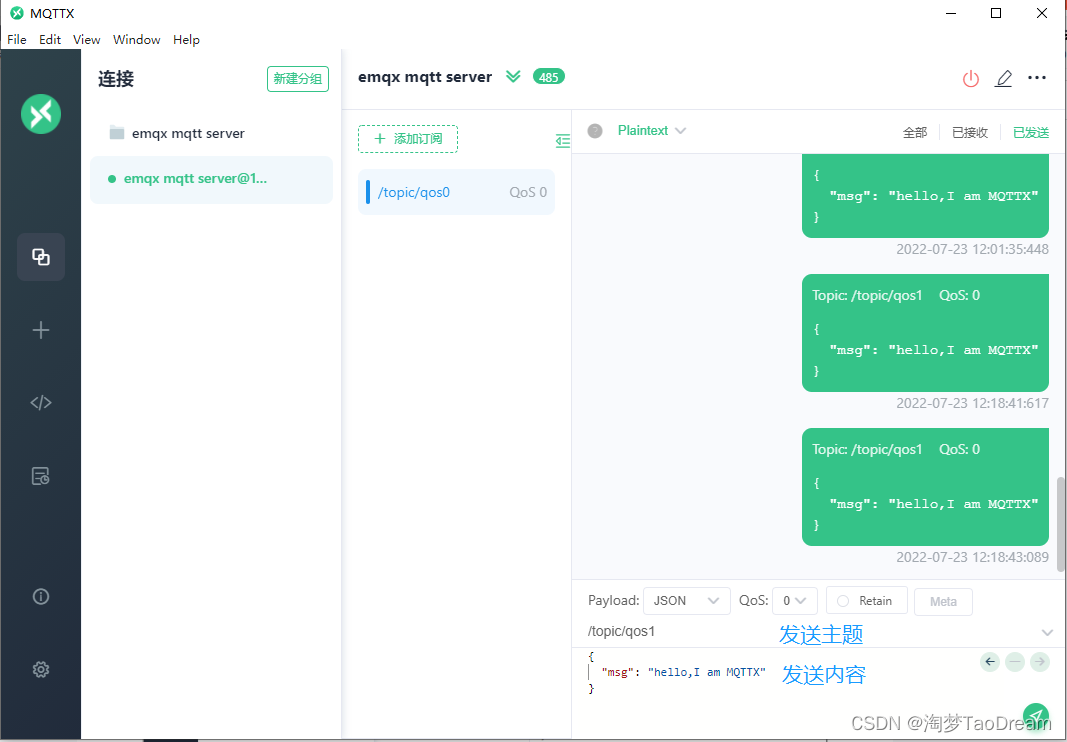

7.ESP32与MQTTX客户端互通消息，与MQTT.fx客户端用法是一样的。

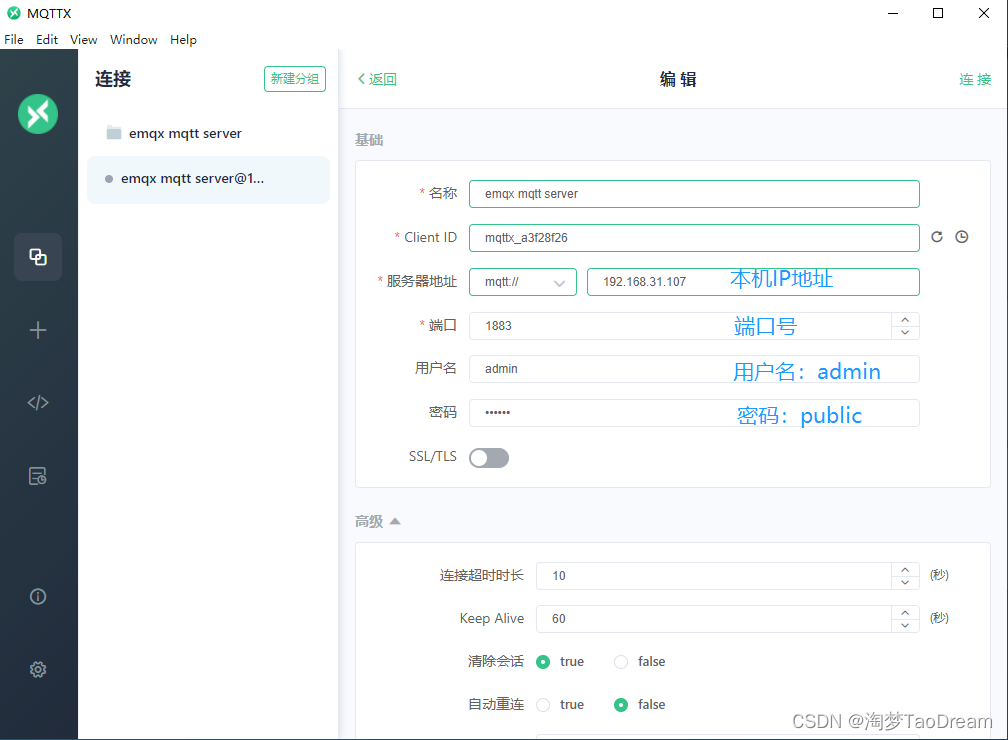

1）修改中文版本。

2）填写相关信息。

2）ESP32主动发送消息给MQTTX客户端。

3）MQTTX客户端发送消息给ESP32。

至此，本文内容全部完毕，愉快的玩耍吧！

完整的例程代码下载：https://download.csdn.net/download/felix_tao/86248836

使用例程，报错怎么办，解决办法如下：

1）打开VSCODE报错，c_cpp_properties.json无法找到E:\\ESP32-IDF...

解决办法：点击.vscode->c_cpp_properties.json，修改盘符即可，例如将E盘改为D盘。

2）编译工程报错：

[0/1] Re-running CMake...
FAILED: build.ninja
CreateProcess failed: The system cannot find the file specified.
ninja: error: rebuilding 'build.ninja': subcommand failed

解决方法：清除编译产生的所有文件，左下角->点击垃圾桶图标(ESP-IDF Full Clean)->清除后，接着重新编译即OK。

本文参考了以下博客，鸣谢！

第二十一章 ESP32开发MQTT Client ESP-IDF_开源一小步的博客-CSDN博客_esp32 mqtt

mqtt.fx | 一款超级好用的Mqtt客户端软件（下载、安装、使用详解）_Mculover666的博客-CSDN博客_mqtt.fx

验证EMQ X服务器的搭建以及MQTTX的简单使用_哈哈浩丶的博客-CSDN博客

淘梦TaoDream

关注

19
点赞
踩
161

收藏

觉得还不错? 一键收藏
打赏
23
评论
图文手把手教程--ESP32 MQTT对接EMQX本地服务器(VSCODE+ESP-IDF)

1）使用MQTT_TCP例程，ESP32通过MQTT协议与MQTT本地服务器(EMQX)进行通信。2）如何搭建EMQX MQTT本地服务器。3）如何使用MQTT.fx客户端调试工具或MQTTX客户端调试工具。
复制链接

扫一扫
