设备配网专题《原理分析，设备配网技术之SmartConfig一键配网》

1.什么是一键配网

一键配置：智能硬件处于混杂模式下，监听网络中的所有报文；手机APP将SSID和密码编码到UDP报文中，通过广播包或组播报发送，智能硬件接收到UDP报文后解码，得到正确的SSID和密码，然后主动连接指定SSID的路由，完成连接。

分析了各大模组厂商的快联方式，结果都是大同小异，只是在具体协议和云服务绑定方式有差异。

2.一键配网成为主流，操作步骤简化和配网时间更短是主观因素

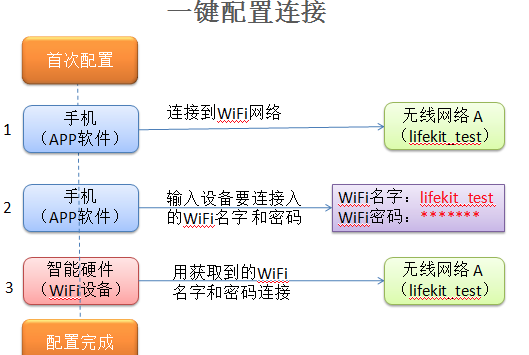

一键配网比起传统AP配网技术，简化了连接操作与连接步骤，操作更加简单和加快了连接速度，下图是一键配网连接过程与流程图：

1）.手机连上 WiFi，开启 APP 软件，输入手机所在 WiFi 密码，请求配网

2）.智能硬件开启混杂模式监听所有网络数据包

3）.手机通过广播、组播循环发送路由SSID和PASSWD数据包，一定格式加密

4）.硬件设备通过 UDP 包（长度）获取配置信息捕捉到路由SSID和PASSWD，连接路由器。

5）.发送token，注册到服务端，注册成功后登录MQTT服务器。

6）.手机根据token，去服务端查找设备，返回设备信息



这个功能最早是TI提出并应用于CC3200上。

不过从原理上讲，只要芯片驱动支持开启混杂模式(WiFi Promiscuous)，就可以支持一键配网功能，只是各个厂家叫法及实现编码方式不同而已。同样，该配网方式存在路由器兼容性问题，应用于产品存在一定的风险。

3.优缺点分析

1）.很多路由器不支持UDP广播功能，例如wifi放大器、或者一些默认关闭UDP广播的路由器，会导致发广播包失败，导致WIFI设备无法获取到广播包。

2）.当5G和2.4G同频的时候，如果当前手机连接的是5G频段，那发出来的广播包是5G的，而目前所有WIFI设备都只支持2.4G，导致无法获取广播包。

3）.就算经历千辛万险获取到路由器名字和密码，很多路由器由于不支持局域网通讯（例如路由器的访客网络）

4）.当前环境下面有几个路由器名字都是一样的，导致手机和WIFI设备不是连接在同一个路由器下面，都会导致wifi设备广播的MAC地址无法被手机APP获取到，进而导致绑定失败。
