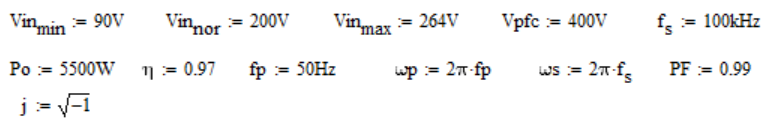

基本参数定义:

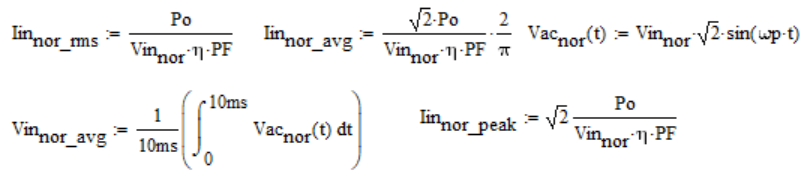

PFC部分相关电流、电压值的计算:
PFC工作的占空比为:
PFC电感计算:

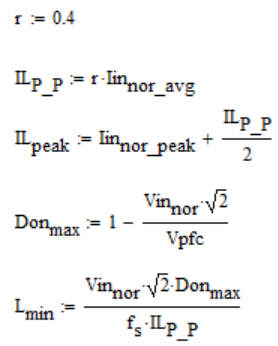

PFC电感上流过的电流包括交流基波电流和叠加在基波电流上的高频波动电流。 高频波动电流的峰-峰值(Ip-p)大小的定义:可以取电感电流最大值的百分比;也可以取电流normal值对应的平均电流的百分比。此处我们取normal电流值对应平均电流的百分比,定义这个百分比为r=0.4,有:
