北美智能家居大厂Ecobee公司温控器拆解

$\qquad$ 为了给大家拆解分析一些国外智能产品，我们特意从某鱼某宝淘到了这款 Ecobee 公司的温控器（这是在本轮高关税贸易战前就淘到的，不然按照当前关税，不然我空空的钱包估计难以支付高额税率，大家也就看不到这篇文章了）。如今，智能家居产品琳琅满目，但国外不少品牌凭借独特的技术优势，在市场上占据了一席之地，Ecobee 便是其中之一。深入了解这类产品，不仅能拓宽我们的科技视野，还能为国内相关产品研发提供有益借鉴。

一、Ecobee 公司简介

$\qquad$ Ecobee 成立于 2007 年，是一家专注于智能家居领域，致力于研发、生产创新型温控解决方案的知名企业。总部位于加拿大，凭借其卓越的技术研发团队，多年来不断推出具有行业领先水平的智能温控产品，深受全球消费者喜爱。公司秉持可持续发展理念，产品在节能与智能控制方面表现突出，不仅为用户营造舒适居住环境，还助力降低能源消耗，为环保事业贡献力量。其产品线丰富多样，覆盖从家用到商用的多个领域，通过与众多智能家居生态系统集成，让温控管理变得更加便捷、高效，逐步奠定了在智能温控市场的重要地位。

二、外观与拆解初印象

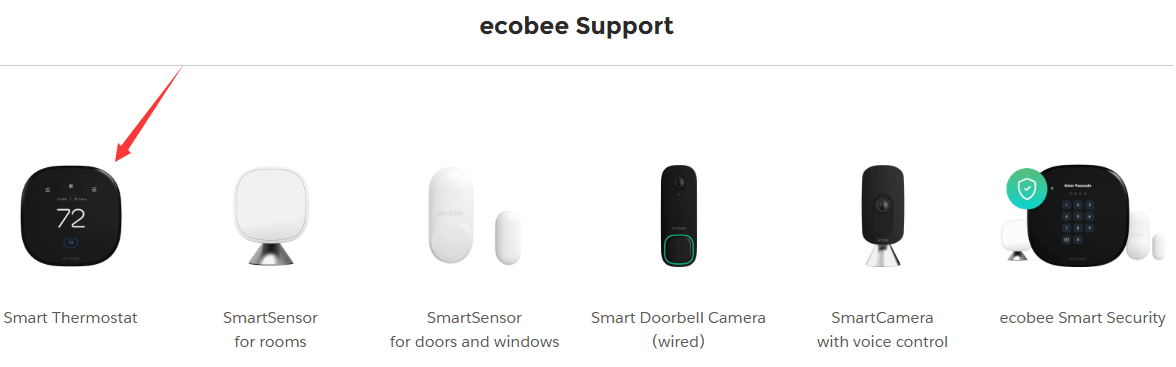

$\qquad$ Ecobee 温控器外观设计简约而精致，贴合现代家居装饰风格。其外壳主要由前盖与后盖两部分构成，二者结合紧密，展现出精湛的工艺水准。从Econbee公司官网可查询到该产品相关信息，

在这里插入图片描述

$\qquad$ 通过Deepseek搜索资料，该产品售价可能为129.99$，换算大概为947￥，和国内厂商同等产品对比，价格可以说不算贵。

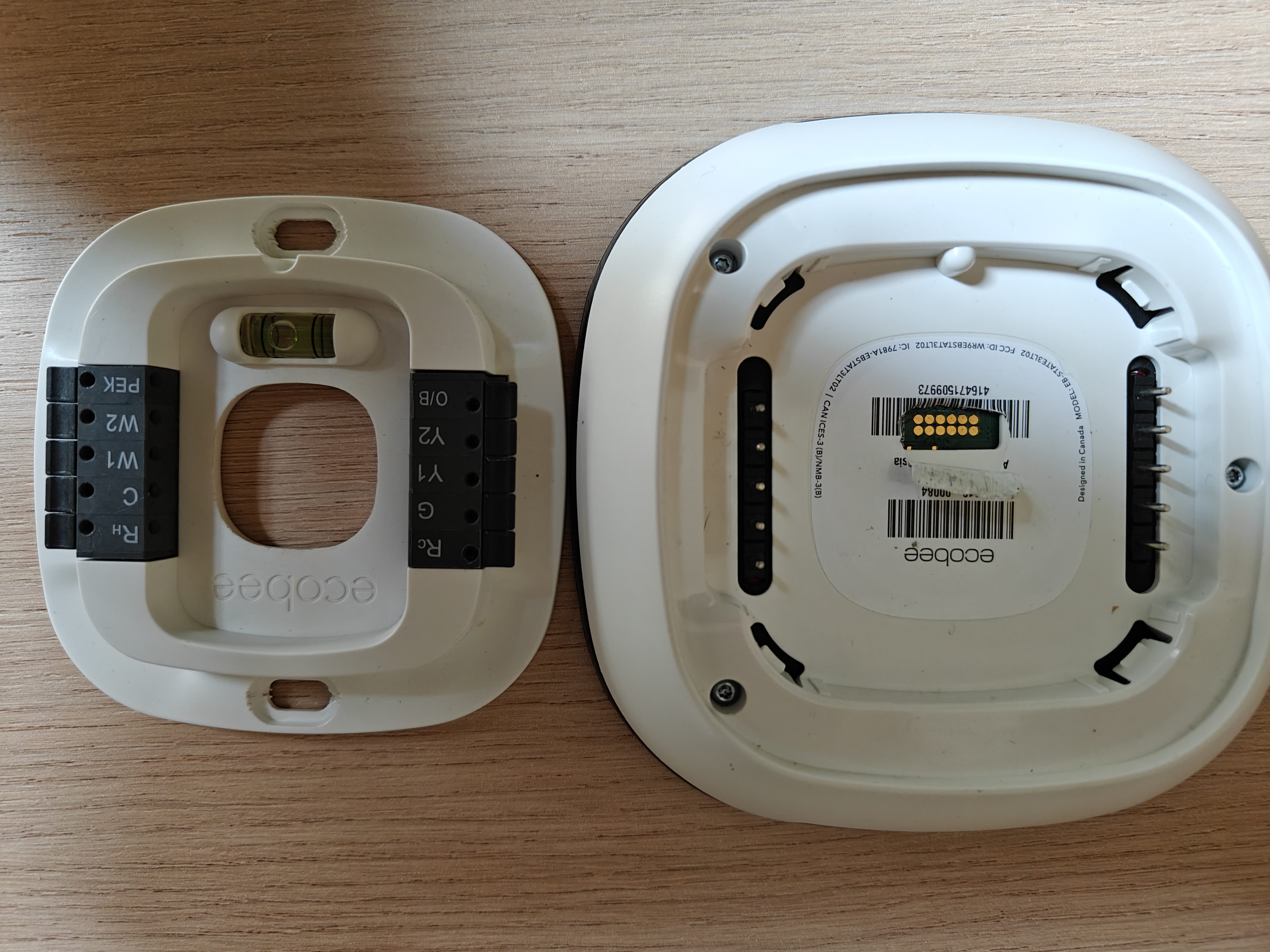

$\qquad$ 后盖作为温控器与墙面及外接设备连接的关键部件，材质坚固且具有一定的柔韧性，便于安装操作。它的内侧设计有精细的卡扣结构，与温控器主体精准适配，确保安装后稳固不晃动。特别值得一提的是，后盖上配备了一个小巧而实用的水平仪，在安装时，用户只需参照水平仪的气泡位置，就能轻松将温控器调整至水平状态，极大地简化了安装流程，保证温控器在墙面上的的安装精度，进而提升温度测量的准确性。此外，后盖通过段子（接线端子）与供电线、热泵、燃炉等机组设备相连，这些段子采用了绝缘设计，既能保障电流稳定传输，又能有效防止漏电风险，确保整个温控系统的用电安全。

在这里插入图片描述

$\qquad$ 采用按压式接线端子，按下侧边结构即可从孔中插入线材，松手后即可卡紧，无需使用螺丝刀工具，方便快捷，缺陷是只能使用细线材，粗一点的线材就没法接入了。

在这里插入图片描述

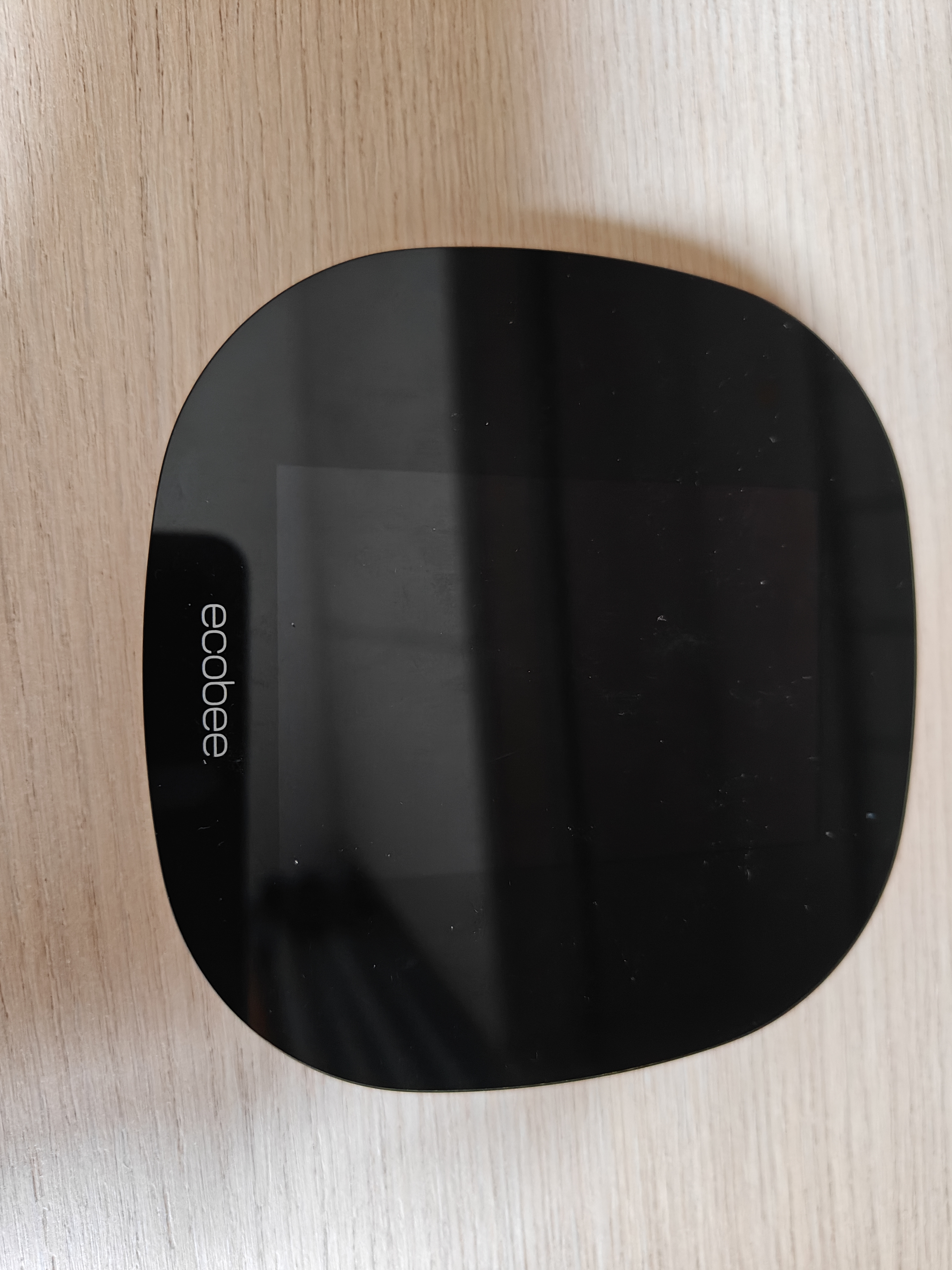

$\qquad$ 温控器的正面是一块3.5寸的触摸屏，其边框较宽，可是区域较小。屏幕表面材质具备良好的耐磨性与抗指纹特性，日常触摸操作后不易留下痕迹，始终保持清晰洁净。触摸屏的灵敏度极高，轻轻触碰即可迅速响应，无论是滑动切换菜单、点击设置选项，还是精准调节温度数值，都能给予用户流畅、精准的操控体验，让复杂的温控设置变得简单直观。

在这里插入图片描述

三、上电显示

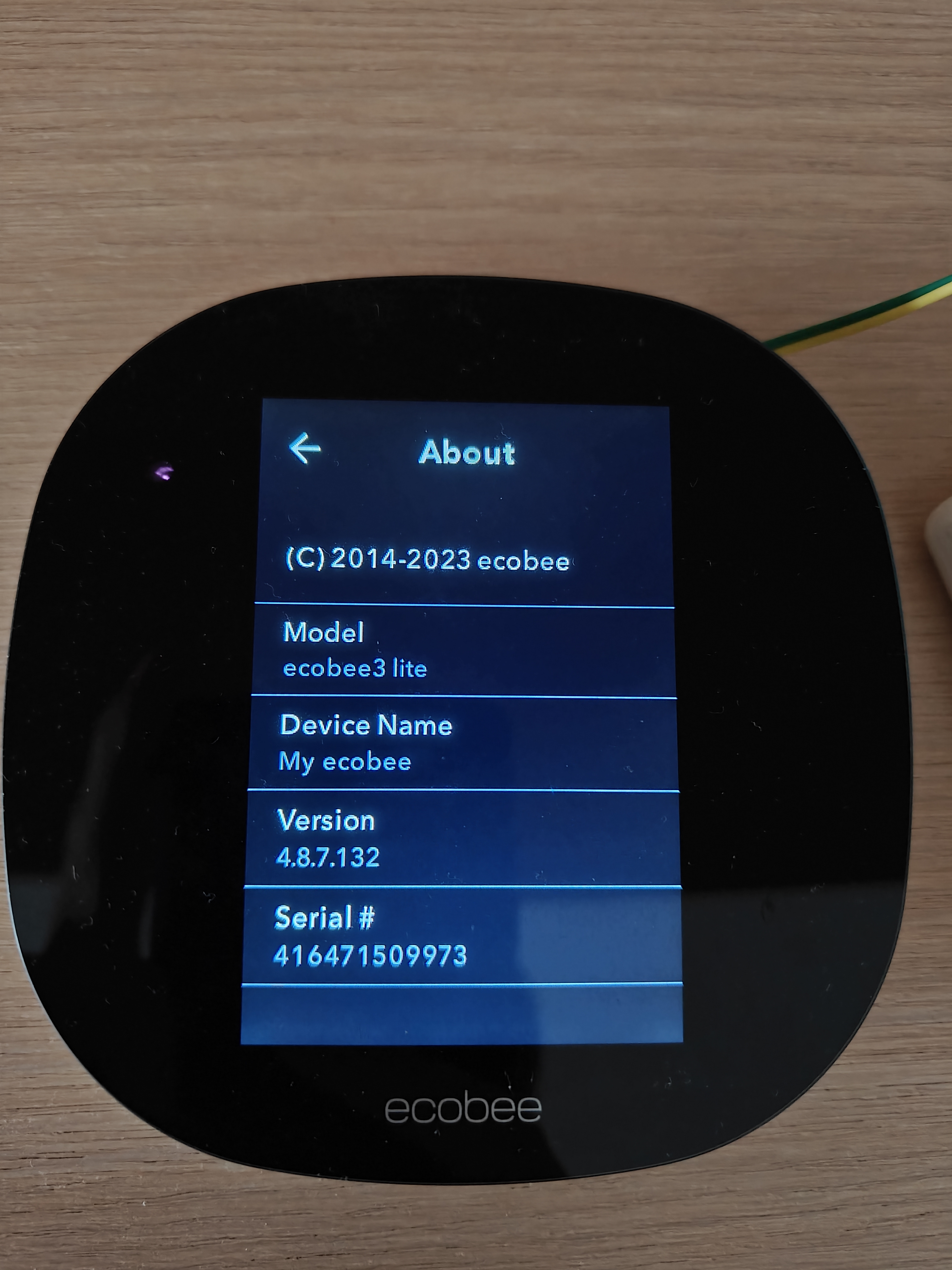

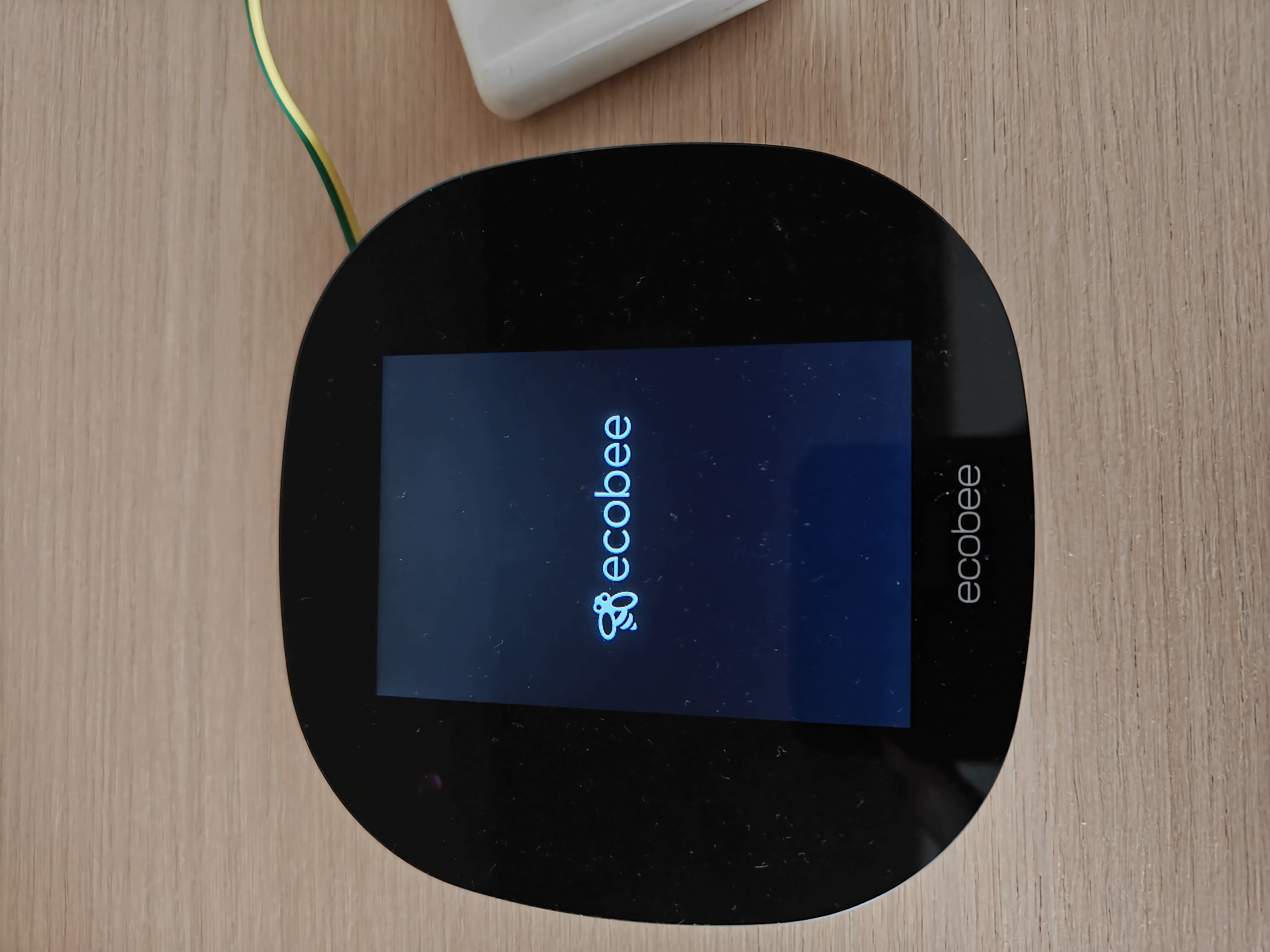

$\qquad$ 当接通24V电源 (北美大部分智能家居产品都是用24V供电) 后，温控器屏幕瞬间亮起，首先映入眼帘的是 Ecobee 公司醒目的开机 logo，其设计简洁大方，富有科技感，品牌标识清晰可辨，在短暂停留约 2 - 3 秒后，画面自然过渡。我们进入设备本机信息页面进行查看，显示内容包括设备型号、当前固件版本号、设备名称及序列号等。可以看到产品信息还停留在2023年，可以说明当前这个产品可能是2023年生产的，除非是有人对其进行过软件更新。其余页面属于和设备控制相关功能，就不进行体验了。

在这里插入图片描述

从侧边还能看到其具备一个红外接收头：

在这里插入图片描述

四、核心芯片评测

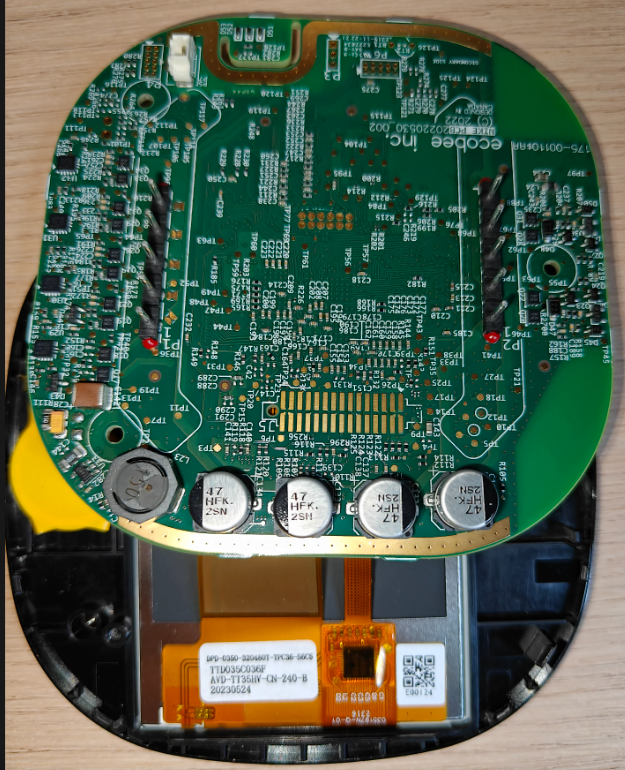

$\qquad$ 将三颗六角螺丝拆卸后，内部构造便露出了真容。从PCB丝印上看出，该PCB是2022年生产的，看来软件被更新过的可能性很打，总不至于2022年5月生产的PCB，2023年才被组装烧程序吧？那国外大厂上班是真的悠闲啊。PCB布局密密麻麻很是精致。
在这里插入图片描述

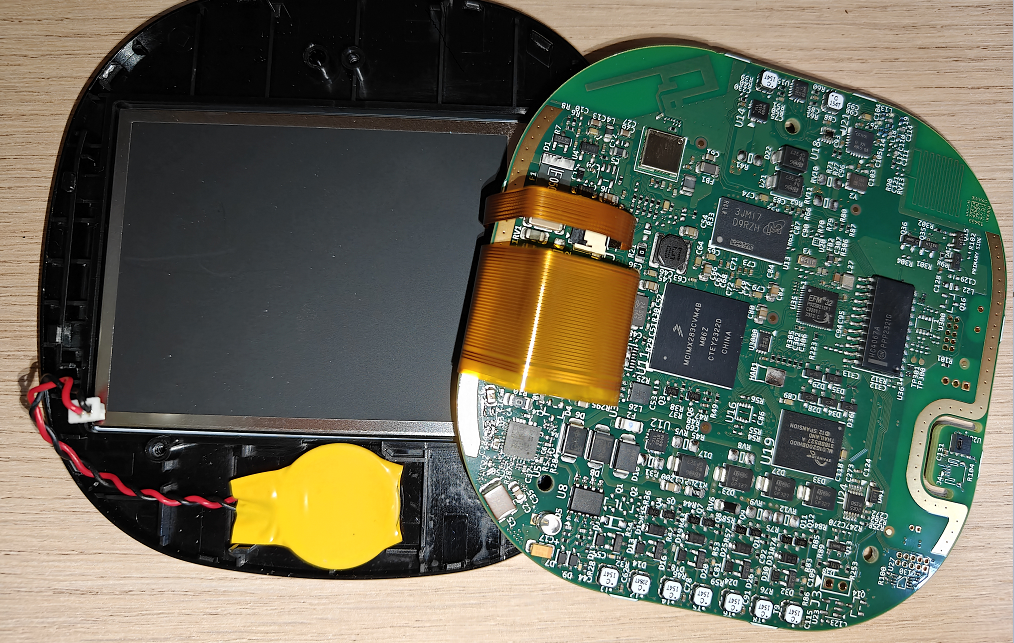

$\qquad$ 将PCB上的螺丝卸下，取出PCB，即可看到液晶标签，大大的“CN”，说明国产的液晶！！，而且写着20230524，这就真的奇怪了，PCB和液晶时间相隔有一年，这生产组装情况就很迷，生产完PCB难道在仓库积压了一年？从标签来看，该液晶为3.5寸，320*480分辨率；触摸芯片是FT6336，很常见的一颗触摸IC。从标签上搜索不到具体对应的液晶信息，无法进一步评估其性能。

在这里插入图片描述

将PCB翻过背面，可以看到核心元器件IC都汇聚于此，还有一个外接喇叭：
在这里插入图片描述

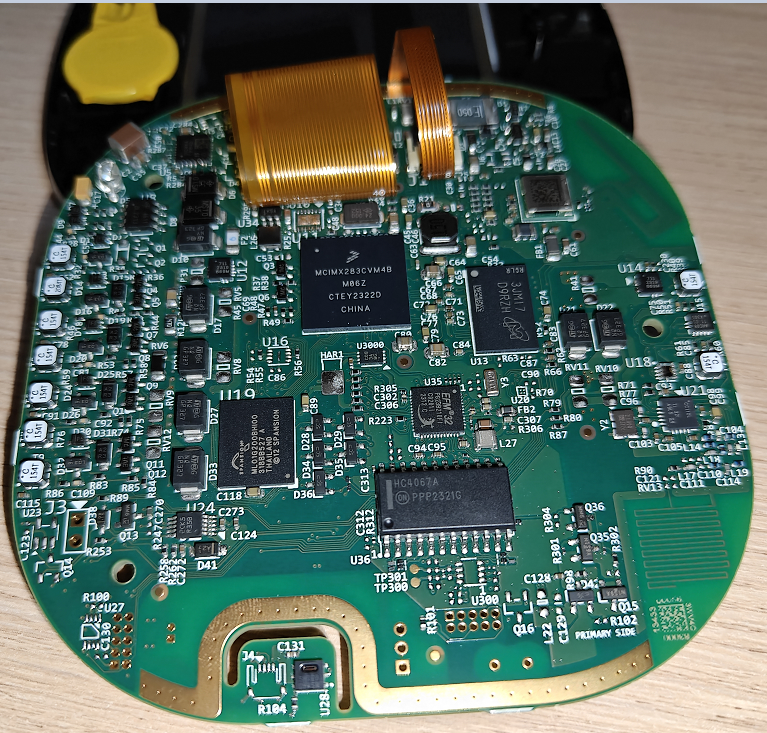

$\qquad$ 主控MCIMX283CVM4B (用于界面显示及与节能微控制器通讯，下发用户操作指令)、存储MT47H64M16NF、节能微控制器EFM32PG23B210F1 (用于控制设备操作) 及模拟多路复用器HC4067A (用于多种设备接口处理)：

在这里插入图片描述

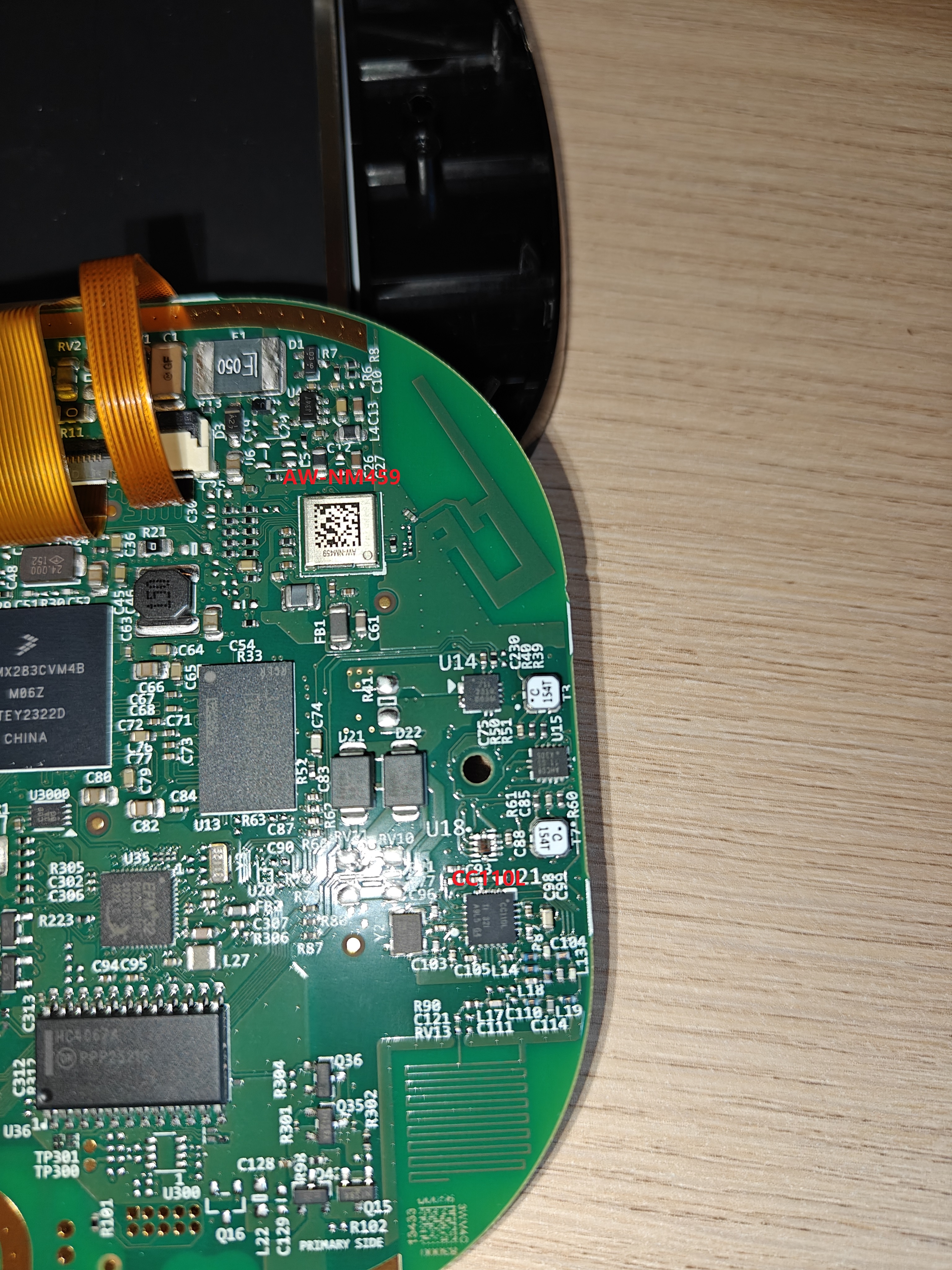

$\qquad$ 环境感知模组AW - NM459和射频收发芯片CC110L(用于搜索及连接WiFi)：

在这里插入图片描述

（一）镁光 MT47H64M16NF - 25E:M（丝印 D9RZH）存储芯片

参数详情：这是一款 DDR2 SDRAM 内存芯片，存储容量高达 64M × 16bit，工作电压 1.8V，数据传输速率可达 800Mbps，采用 FBGA 封装形式，具有高速、低功耗等特性。不过国产器件已经很少使用DDR2的产品了，可见该产品历史悠久，但依旧在北美市场销售火爆。

容量与性能表现：在实际测试中，无论是存储温控器长时间积累的历史温度数据，还是复杂的用户自定义温控程序，都表现得游刃有余。数据读取速度快，平均读取延迟低于行业标准，确保温控器在瞬间调取所需信息，实时响应用户操作或环境变化。

稳定性考量：经过多轮高温、高湿度模拟环境测试，芯片数据完整性保持良好，未出现丢包或错误读取现象，有力保障了温控器在使用过程中的可靠运行。

成本分析：在电子元器件采购平台上，其单价大致在 5 - 7 元人民币左右。这类高性能存储芯片虽成本相对较高，但凭借大容量与高速数据传输特性，为温控器的稳定数据存储与快速调用提供保障，对设备整体性能提升显著，从长期使用及性能优化角度看，分摊到产品全生命周期的成本效益较为可观。

（二）CC110L 低功耗射频收发芯片

参数详情：工作频率范围为 300MHz - 348MHz、387MHz - 464MHz 以及 779MHz - 928MHz，接收灵敏度高达 -110dBm，最大发射功率 +10dBm，数据传输速率最高可达 500kbps，采用 QFN 封装，具备超低功耗待机模式。

无线连接实力：CC110L 芯片支持的广泛无线频段，与家中常见的智能设备兼容性极高。在实际搭建的智能家居场景测试中，它能在 2.4GHz 频段稳定连接距离达 30 米以上的智能音箱、手机等终端，实现流畅的远程温控指令传输，信号强度衰减缓慢，有效避免了因距离或障碍物导致的连接中断问题。

功耗优化：利用专业功耗监测仪检测，在待机状态下，该芯片功耗低至微安级别，即使频繁接收远程指令的工作状态下，整体功耗也处于同类型产品领先低位，极大延长了温控器的寿命，延长了温控器的电池续航时间，减少用户维护成本。

成本分析：采购价格约为 4 - 4.5 元人民币。相较于部分同类射频芯片，价格处于中等水平。它在确保温控器实现稳定、长距离无线连接，以及低功耗运行方面发挥关键作用，以合理成本赋予产品出色的远程通信能力，平衡了产品功能需求与成本控制。

（三）AW - NM459 多功能环境感知模组

参数详情：集成高精度温度传感器，测量范围通常在 -40℃ 至 125℃，精度可达 ±0.3℃；湿度传感器测量范围 0% RH - 100% RH，精度在 ±2% RH 以内，具备快速响应、低功耗特性，内部自带信号调理电路。

传感精度分析：模组内的温度传感器精度可达 ±0.3℃，湿度传感器精度在 ±2% RH 以内，远高于行业平均精度标准。在不同室温、湿度条件下进行对比测试，其测量值与专业校准仪器误差极小，为温控器提供了精准的环境数据基础，使得温控调节更贴合人体舒适度需求。

响应速度评估：从环境温湿度发生变化到模组将数据反馈至主控芯片，响应时间在 1 - 2 秒内，快速的反应确保温控器能及时根据环境波动调整制冷制热输出，维持室内环境的稳定。

成本分析：由于集成多种高精度传感器及信号调理电路，其成本相对较高，目前市场上类似功能模组价格通常在数十元不等。该模组为温控器精准感知环境温湿度变化提供支撑，直接关系到温控调节的精准度与舒适度，对产品核心功能实现意义重大，较高成本投入符合产品高端定位与性能导向。

（四）MCIMX283CVM4B 主控芯片

参数详情：基于 ARM926EJ - S 内核，主频可达 454MHz，集成多种外设接口，如 USB、SPI、UART 等，内置 128KB SRAM，采用 LFBGA 封装，具备强大的数据处理和系统控制能力。

运算处理能力：作为温控器的核心 “大脑”，MCIMX283CVM4B 芯片内置强大的处理器内核，面对多任务处理，如同时解析来自环境感知模组的数据、处理无线芯片接收的远程指令、驱动显示界面更新等，均能迅速完成，无卡顿延迟现象。复杂温控算法运行流畅，能根据不同季节、时段快速生成最优温控策略。

系统兼容性：该主控芯片预留丰富的接口，当拆解后重新组装测试过程中，与其他芯片协同工作稳定，未出现兼容性故障，体现出良好的系统扩展性，便于后续产品功能升级。

成本分析：基本找不到该芯片的供货价格，国内基本没有使用产品。

（五）EFM32PG23B210F1 节能微控制器

参数详情：基于 ARM Cortex - M3 内核，最高工作频率 32MHz，内置 256KB Flash 存储器和 32KB RAM，具备多种低功耗模式，可通过软件灵活配置，采用 QFN 封装，专注于低功耗应用场景。

功能管控效能：针对温控器显示屏幕背光、按键反馈等辅助功能，EFM32PG23B210F1 微控制器实现了精细化管理。通过智能调光算法，根据环境光线自动调节背光亮度，在保证可视性的同时降低功耗；按键响应灵敏，无延迟误触，优化了用户操作体验。

能耗监测成果：能耗测试结果显示，在管控辅助功能期间，该微控制器使这部分功耗相较于普通控制方案降低约 30%，为温控器整体节能增效立下汗马功劳。

成本分析：成本相对较为亲民，一般在几元到十几元区间。它通过精细化管理温控器显示屏幕背光、按键反馈等辅助功能，实现显著节能效果，以较低成本为产品整体节能增效做出贡献，提升产品使用经济性。

（六）HC4067A 模拟多路复用器

参数详情：16 通道模拟多路复用器，单电源供电，工作电压范围 3 到 18V，导通电阻典型值 125Ω，，最大切换时间 1μs，采用 DIP 封装，能够高效切换模拟信号。

信号切换效率：在多传感器数据采集场景下，HC4067A 能够快速、第 2 页共 2 页准确地切换不同温度传感器等模拟信号源，通道切换时间在微秒级，确保温控器能高效轮询各采集点数据，及时发现局部环境温湿度异常，提升温控精准度。

可靠性验证：经过长时间连续运行测试，模拟多路复用器未出现通道串扰、信号衰减等情况，为温控器稳定可靠的数据采集提供坚实保障。

成本分析：作为相对基础的芯片，成本较低，通常单价在几元以内。在多传感器数据采集场景下，它以低成本实现高效模拟信号切换，保障温控器能及时、准确获取各传感器数据，对提升温控精准度发挥重要作用，是产品成本控制与功能实现平衡的体现。

$\qquad$ 很可惜由于没法知道调试接口及其调试工具，不能对其进行软件评测，只能给大家看看硬件拆解评测，若有小伙伴知道如何对该产品进行软件调试，请及时告知，让我们一起进行探索！

五、综合评价：国内外产品差异对比

$\qquad$ 与国内一些主流智能温控产品相比，Ecobee 这款温控器呈现出诸多不同特点。在外观设计上，国外产品往往更注重简约精致的风格，追求与现代家居环境的无缝融合，像 Ecobee 温控器的窄边框触摸屏以及带有水平仪的后盖设计，在国内同类产品中并不常见，国内部分产品可能更侧重于外观的多样化或突出功能性部件的展示。

$\qquad$ 从芯片配置来看，国外品牌在核心芯片选型上倾向于国际知名半导体厂商的高端产品，以确保卓越性能。如 Ecobee 采用的镁光存储芯片、基于 ARM 内核的主控芯片等，它们具备高速度、高精度、低功耗等优势，数据处理和存储能力强劲，为温控精准度与系统稳定性筑牢根基。相比之下，国内产品芯片选型较为多元化，部分厂商会兼顾成本因素选用性价比高的芯片组合，在满足基本温控功能的同时，努力拓展特色功能模块。

$\qquad$ 在无线连接方面，Ecobee 温控器所搭载的 CC110L 芯片支持超宽频段，与各类智能设备兼容性极佳，远程控制的稳定性和距离表现出众。国内产品虽也基本实现了无线连接功能，但在频段覆盖广度以及复杂环境下的信号抗干扰能力上，尚有提升空间，不过一些国内产品通过与本土智能家居生态深度绑定，在特定生态系统内实现了更便捷的交互操作。

$\qquad$ 环境感知能力上，AW - NM459 模组的高精度传感器为 Ecobee 提供了精准的温湿度数据，响应迅速，能快速适配环境变化。国内产品传感器精度参差不齐，部分高端产品已接近国际水平，但仍有不少产品需在传感器精度优化与响应速度提升方面发力，以更好地满足用户对舒适环境的精细调控需求。

$\qquad$ 节能设计层面，EFM32PG23B210F1 节能微控制器为 Ecobee 温控器在辅助功能功耗管控上成效显著，整体节能表现突出。国内产品节能手段多样，有些侧重于电源管理芯片优化，有些通过智能算法动态调整设备功耗及更先进成熟的国产IC器件，总体感觉更胜一筹。

$\qquad$ 综上所述，Ecobee 公司的温控器凭借其独特的设计、强大的芯片性能、出色的无线连接与环境感知能力以及卓越的节能特性，在北美市场上颇具竞争力。国内产品在追赶过程中，应取长补短，使用更符合当代潮流的IC、UI、控制算法及其它解决方案，甚至借助AI大模型力量，在降成本的同时，结合本土市场需求与成本考量，加速技术创新，推动智能温控行业迈向新高度。
