贴片电容封装及尺寸示意图

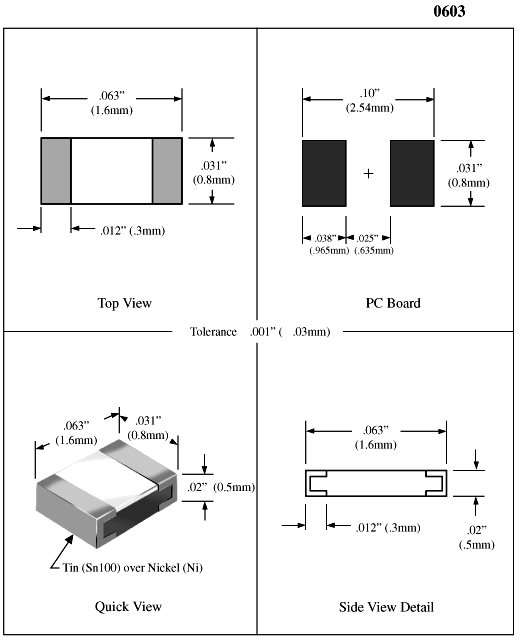

0603封装尺寸图

英制封装图尺寸：0603

公制封装图尺寸：1608



















0805封装尺寸图















A-3216封装尺寸图

表面贴装元件公制封装图尺寸：A-3216钽电容 耐压10V













B-3528封装尺寸图

表面贴装元件公制封装图尺寸：B-3528 钽电容 耐压16V

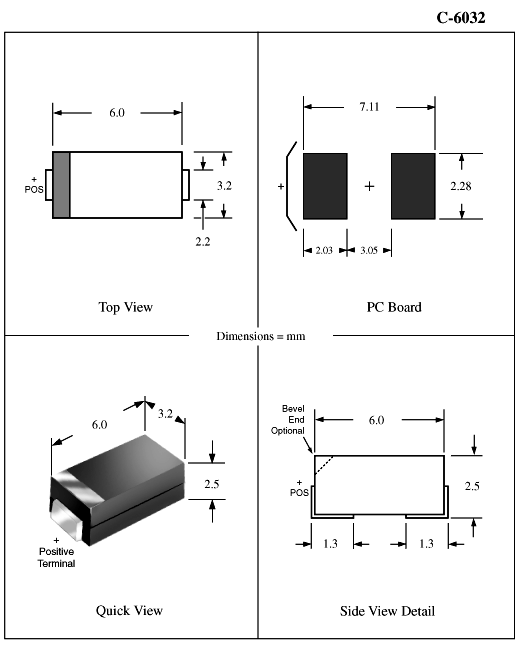

C-6032封装尺寸图



表面贴装元件英制封装图尺寸： 表面贴装元件公制封装图尺寸：C-6032 钽电容 耐压25V







D-7343封装尺寸图

表面贴装元件公制封装图尺寸：C-7343 钽电容 耐压35V









封装 (L) 长度 公制(毫米) 英制(英寸) (W) 宽度 公制(毫米) 英制(英寸) (t) 端点 公制(毫米) 英制(英寸) 0201 0.60 ± 0.03 (0.024 ± 0.001) 0.30 ± 0.03 (0.011 ± 0.001) 0.15 ± 0.05 (0.006 ± 0.002) 0402 (1005)  1.00 ± 0.10 (0.040 ± 0.004) 0.50 ± 0.10 (0.020 ± 0.004) 0.25 ± 0.15 (0.010 ± 0.006) 0603 (1608)  1.60 ± 0.15 (0.063 ± 0.006) 0.81 ± 0.15 (0.032 ± 0.006) 0.35 ± 0.15 (0.014 ± 0.006) 0805 (2012)  2.01 ± 0.20 (0.079 ± 0.008) 1.25 ± 0.20 (0.049 ± 0.008) 0.50 ± 0.25 (0.020 ± 0.010) 1206 (3216)  3.20 ± 0.20 (0.126 ± 0.008) 1.60 ± 0.20 (0.063 ± 0.008) 0.50 ± 0.25 (0.020 ± 0.010) 1210 (3225)  3.20 ± 0.20 (0.126 ± 0.008) 2.50 ± 0.20 (0.098 ± 0.008) 0.50 ± 0.25 (0.020 ± 0.010) 1812 (4532)  4.50 ± 0.30 (0.177 ± 0.012) 3.20 ± 0.20 (0.126 ± 0.008) 0.61 ± 0.36 (0.024 ± 0.014) 1825 (4564)  4.50 ± 0.30 (0.177 ± 0.012) 6.40 ± 0.40 (0.252 ± 0.016) 0.61 ± 0.36 (0.024 ± 0.014) 2225 (5764) 5.72 ± 0.25 (0.225 ± 0.010) 6.40 ± 0.40 (0.252 ± 0.016) 0.64 ± 0.39 (0.025 ± 0.015)

7343  7227



英制 (inch)	公制 (mm)	长(L) (mm)	宽(W) (mm)	高(t) (mm)	a (mm)	b (mm)
2010	5025	5.00±0.20	2.50±0.20	0.55±0.10	0.60±0.20	0.60±0.20
2512	6432	6.40±0.20	3.20±0.20	0.55±0.10	0.60±0.20	0.60±0.20

“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。”

   在网上查到这么一句话，可算是把板子上的钽电解全部平反了！

   之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！

   以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……

   终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

   真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！

无极性电容以0805、0603两类封装最为常见；
0805具体尺寸：2.0×1.25×0.5
1206具体尺寸：3.0×1.50×0.5
贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：
类型 封装形式 耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。



-------------------------------------

贴片电容正负极区分

一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；
另外还有一种银色的表贴电容，想来应该是铝电解。 上面为圆形，下面为方形，在光驱电路板上很常见。 这种电容则是有“-”标记的一端为负。

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210

二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5

电容：可分为无极性和有极性两类:

无极性电容下述两类封装最为常见，即0805、0603；

有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：

类型      封装形式   耐压

A          3216      10V

B          3528      16V

C          6032      25V

D          7343      35V

贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。有斜角的是表示正极,(小三角的表示正极?不知道!)

拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：

A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H

1210具体尺寸与电解电容B类3528类型相同

0805具体尺寸：2.0 X 1.25 X 0.5

1206具体尺寸：3.0 X 1.5 0X 0.5

------------------------------------------------------

电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
注：
A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H
1210具体尺寸与电解电容B类3528类型相同
0805具体尺寸：2.0 X 1.25 X 0.5
1206具体尺寸：3.0 X 1.5 0X 0.5

 --------------------------------------------------------

1.电阻电容的封装形式如何选择，有没有什么原则?比如,同样是104的电容有0603、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢? 我看到的电路里常用电阻电容封装： 电容： 　　0.01uF可能的封装有0603、0805 　　10uF的封装有3216、3528、0805 　　100uF的有7343 　　320pF封装：0603或0805 电阻： 　　4.7K、10k、330、33既有0603又有0805封装。 请问怎么选择这些封装? 答： 贴片的封装主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 电容本身的大小与封装形式无关，封装与标称功率有关。它的长和宽一般是用毫米表示的。但是型号是采用的英寸的表示方法。 选择合适的封装第一要看你的PCB空间，是不是可以放下这个器件。一般来说，封装大的器件会比较便宜，小封装的器件因为加工进度要高一点，有可能会贵一点，然后封装大的电容耐压值会比封装小的同容量电容耐压值高，这些都是要根据你实际的需要来选择的，另外，小封装的元器件对贴装要求会高一点，比如 SMT机器的精度。如手机里面的电路板，因为空间有限，工作电压低，就可以选用0402的电阻和电容，而大容量的钽电容就多为3216等等大的封装
