Binder学习总结

该文章参考了
jeanboydev(https://blog.csdn.net/freekiteyu/article/details/70082302)博主的文章，如有侵权请通知删除
什么是Binder
Binder是Android系统中进程间通讯（IPC）的一种方式，也是Android系统中最重要的特性之一。Android中的四大组件Activity，Service，Broadcast，ContentProvider，不同的App等都运行在不同的进程中，它是这些进程间通讯的桥梁。正如其名“粘合剂”一样，它把系统中各个组件粘合到了一起，是各个组件的桥梁。

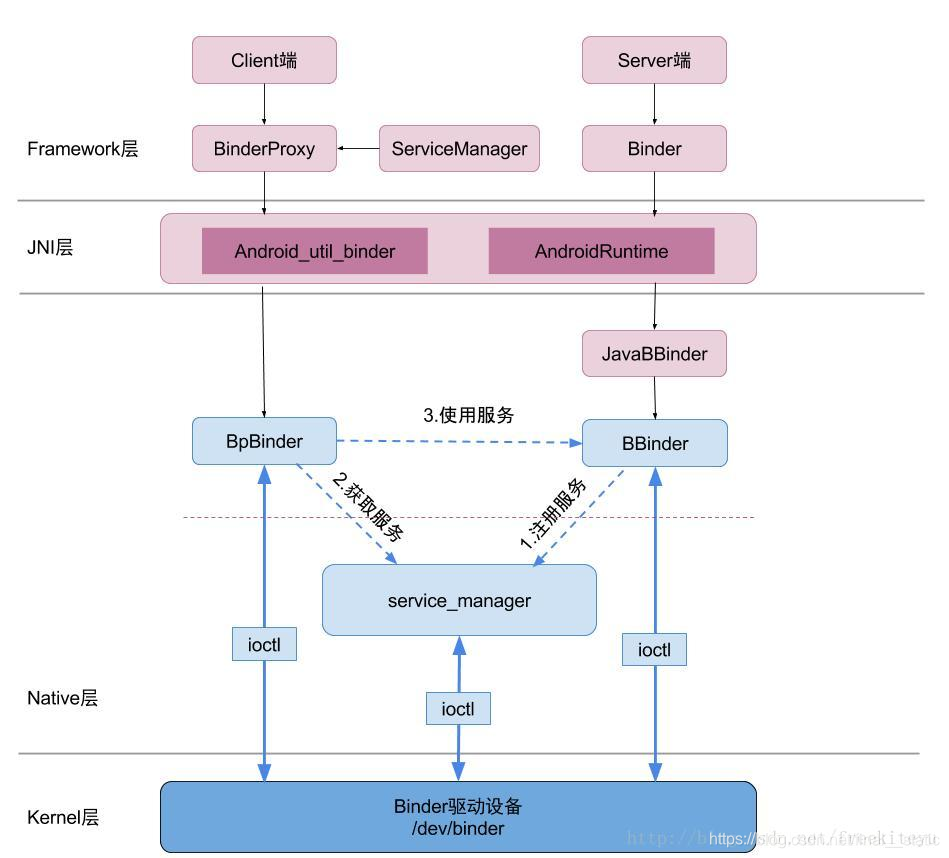

下图是一张Binder架构图

1. Binder 通信采用 C/S 架构，从组件视角来说，包含 Client、 Server、 ServiceManager 以及 Binder 驱动，其中 ServiceManager 用于管理系统中的各种服务。
2. Binder 在 framework 层进行了封装，通过 JNI 技术调用 Native（C/C++）层的 Binder 架构。
3. Binder 在 Native 层以 ioctl 的方式与 Binder 驱动通讯。

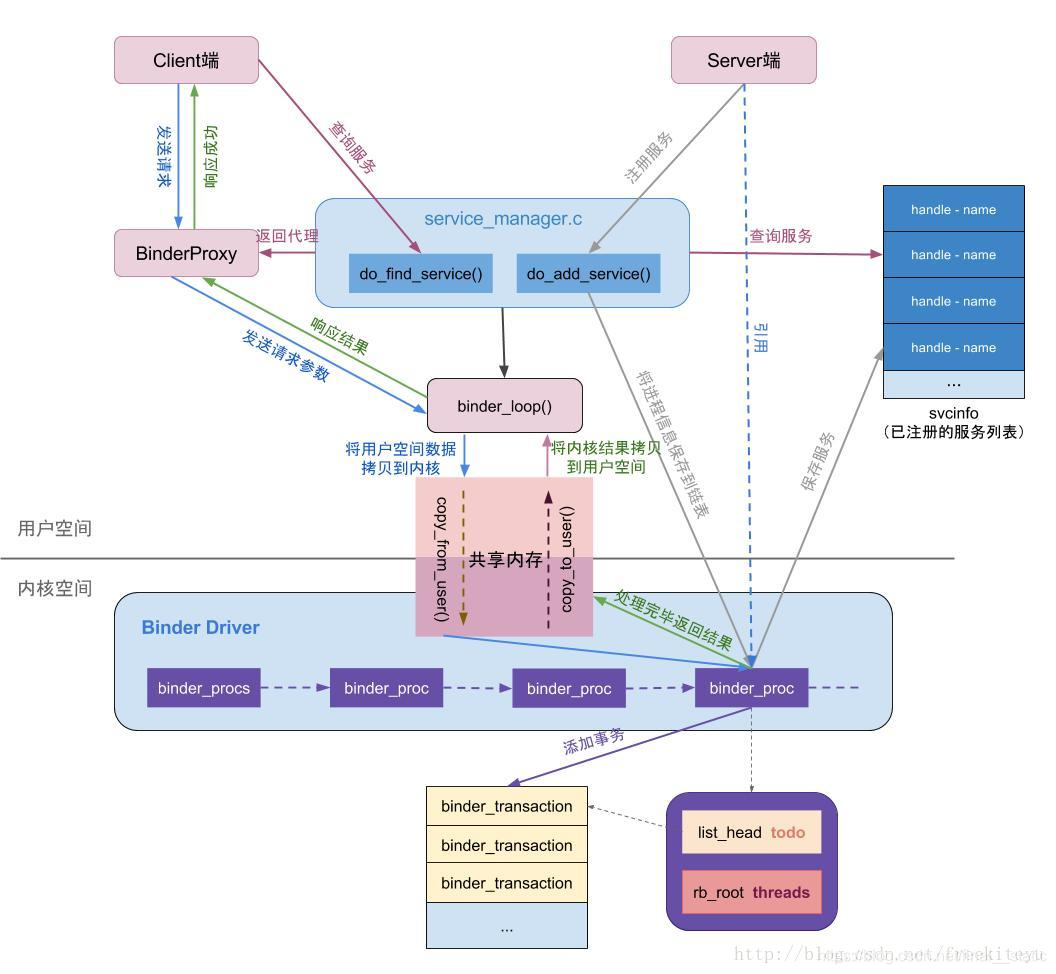

下图是Binder机制图

1. 首先需要注册服务端，只有注册了服务端，客户端才有通讯的目标，服务端通过 ServiceManager 注册服务，注册的过程就是向 Binder 驱动的全局链表 binder_procs 中插入服务端的信息（binder_proc 结构体，每个 binder_proc 结构体中都有 todo 任务队列），然后向 ServiceManager 的 svcinfo 列表中缓存一下注册的服务。
   2.有了服务端，客户端就可以跟服务端通讯了，通讯之前需要先获取到服务，拿到服务的代理，也可以理解为引用。比如下面的代码：
   //获取WindowManager服务引用 WindowManager wm = (WindowManager)getSystemService(getApplication().WINDOW_SERVICE);

   获取服务端的方式就是通过 ServiceManager 向 svcinfo 列表中查询一下返回服务端的代理，svcinfo 列表就是所有已注册服务的通讯录，保存了所有注册的服务信息。.
   3.有了服务端的引用我们就可以向服务端发送请求了，通过 BinderProxy 将我们的请求参数发送给 ServiceManager，通过共享内存的方式使用内核方法 copy_from_user() 将我们的参数先拷贝到内核空间，这时我们的客户端进入等待状态，然后 Binder 驱动向服务端的 todo 队列里面插入一条事务，执行完之后把执行结果通过 copy_to_user() 将内核的结果拷贝到用户空间（这里只是执行了拷贝命令，并没有拷贝数据，binder只进行一次拷贝），唤醒等待的客户端并把结果响应回来，这样就完成了一次通讯。
   Binder驱动

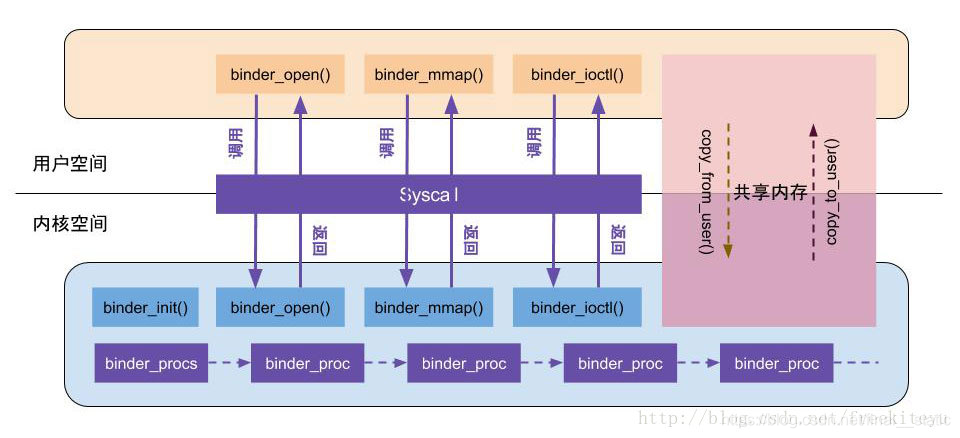

用户空间/内核空间
Kernel space 是 Linux 内核的运行空间，User space 是用户程序的运行空间。 为了安全，它们是隔离的，即使用户的程序崩溃了，内核也不受影响。
Kernel space 可以执行任意命令，调用系统的一切资源； User space 只能执行简单的运算，不能直接调用系统资源，必须通过系统接口（又称 system call），才能向内核发出指令。

用户空间访问内核空间的唯一方式就是系统调用；尽管于内核中 添加传统的Linux通讯机制（Socket、管道）支持都是可以进行通讯，但是Binder不属于Linux内核，所以在Android系统中，Binder使用的是Binder驱动进行通讯的。
驱动就是操作硬件的接口，为了支持Binder通信过程，Binder 使用了一种“硬件”，因此这个模块被称之为驱动。
ServiceManager
其次说一下 从机制图上来看相当重要的ServiceManager。
Binder通信采用C/S架构，从组件视角来说，包含Client、Server、ServiceManager以及binder驱动，其中ServiceManager用于管理系统中的各种服务（查询服务、注册服务）。

item注册服务(addService)：Server进程要先注册Service到ServiceManager。该过程：Server是客户端，ServiceManager是服务端。
获取服务(getService)：Client进程使用某个Service前，须先向ServiceManager中获取相应的Service。该过程：Client是客户端，ServiceManager是服务端。
使用服务：Client根据得到的Service信息建立与Service所在的Server进程通信的通路，然后就可以直接与Service交互。该过程：client是客户端，server是服务端。

1. ServiceManager 分为 framework 层和 native 层，framework 层只是对 native
   层进行了封装方便调用，图上展示的是 native 层的 ServiceManager 启动过程。
2. ServiceManager 的启动是系统在开机时，init 进程解析 init.rc 文件调用 service_manager.c中的 main() 方法入口启动的。 native 层有一个 binder.c 封装了一些与 Binder 驱动交互的方法。
3. ServiceManager 的启动分为三步，首先打开驱动创建全局链表 binder_procs，然后将自己当前进程信息保存到binder_procs 链表，最后开启 loop 不断的处理共享内存中的数据，并处理 BR_xxx 命令（ioctl 的命令，BR可以理解为 binder reply 驱动处理完的响应）。
   总结

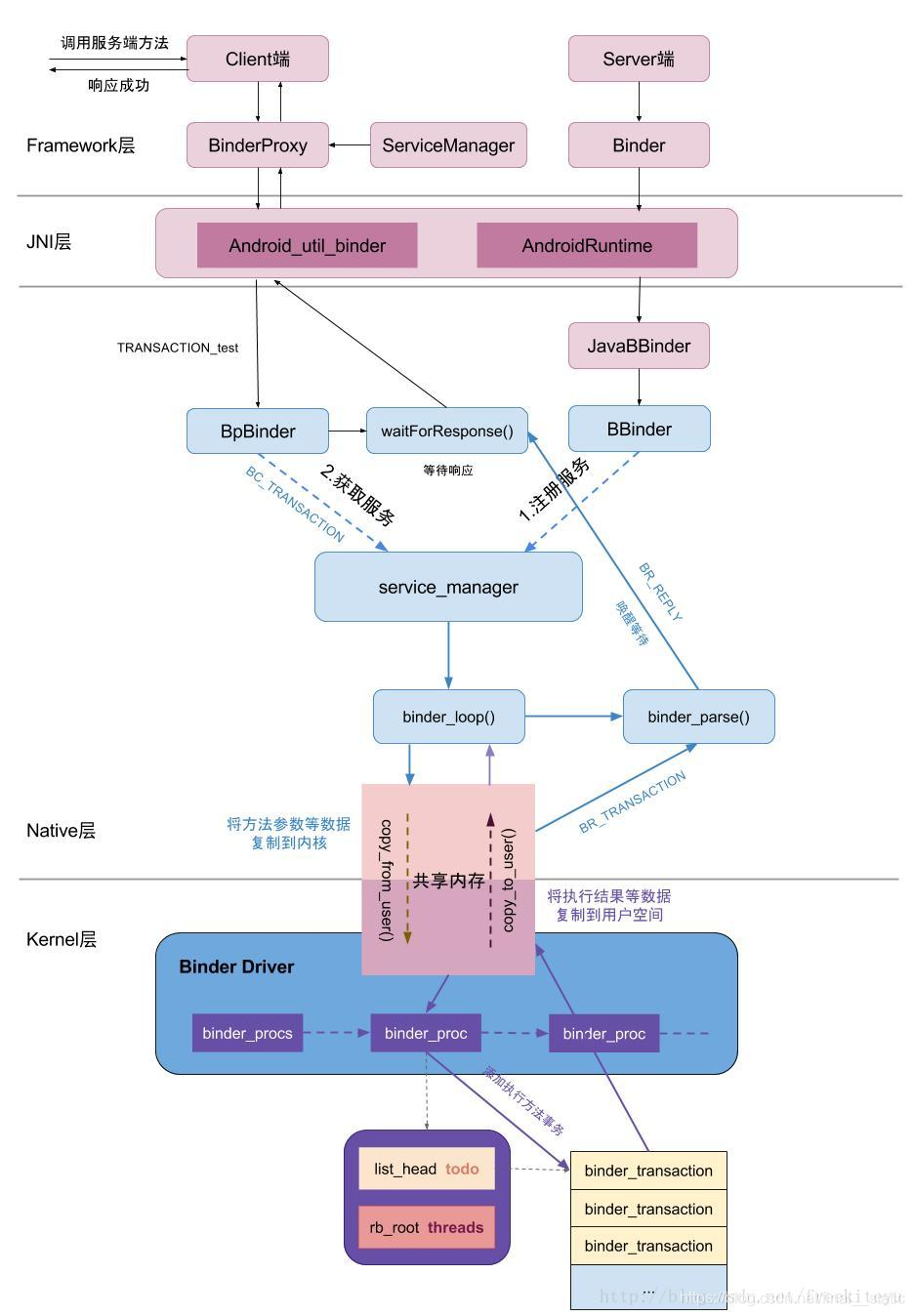

   上图是完整的一次通讯图。
   简单介绍一下，在framework层的AIDL就是一个简单的同学本地服务端，假设已经完成了注册流程，首先我们通过ServiceManager获取服务端的BinderProxy对象，通过调用 BinderProxy 将参数，方法标识（例如：TRANSACTION_test，AIDL中自动生成）传给 ServiceManager，同时客户端线程进入等待状态。ServiceManager 将用户空间的参数等请求数据复制到内核空间，并向服务端插入一条执行执行方法的事务。事务执行完通知 ServiceManager 将执行结果从内核空间复制到用户空间，并唤醒等待的线程，响应结果，通讯结束。
   这次学习Binder比较粗糙，相信在之后的多次接触进程通讯后，查看源码后会再次进行总结。这里挂几个关于binder的传送门：
   Gityuan（http://gityuan.com/2015/10/31/binder-prepare/） (基于 Android 6.0)
   Weishu（http://weishu.me/2016/01/12/binder-index-for-newer/）
   老罗（https://blog.csdn.net/luoshengyang/article/details/6618363）
