【USB协议分析-基于U盘】

使用wireshark抓包

环境要求

安装wireshark，并且安装usbpcap插件，安装wireshark的过程中会有提示，直接安装即可

抓包过程

不多说直接上图，勾选USBPcap1，点击开始即可

进入抓包界面，因为我使用的台式机，已经插入了USB键盘和鼠标，所以上来就有大量数据涌现。
所以我加了过滤条件用来过滤只属于U盘通信的数据包，过滤方法是，打开抓包之后，先看看目前鼠标和键盘的地址，只要移动鼠标或者击键就能看到数据包，插入U盘后，会出现新的数据包，这时记下U盘的地址便可以过滤了.

注意： USB设备接入之后，USB数据线电平会发生变化，usb主机会根据电平状态判断是否有设备接入以及设备的类型，主要是区分全速还是低速设备，并且通过地址0获取设备描述符，根据描述符得到设备最大控制传输的字节长度，一般主机会对设备进行复位，复位完成后给设备分配地址，并用新地址获取设备描述符.由于我这里无法用wireshark抓取到枚举过程的数据包，我们的usb数据包分析只能从分配完地址之后开始。

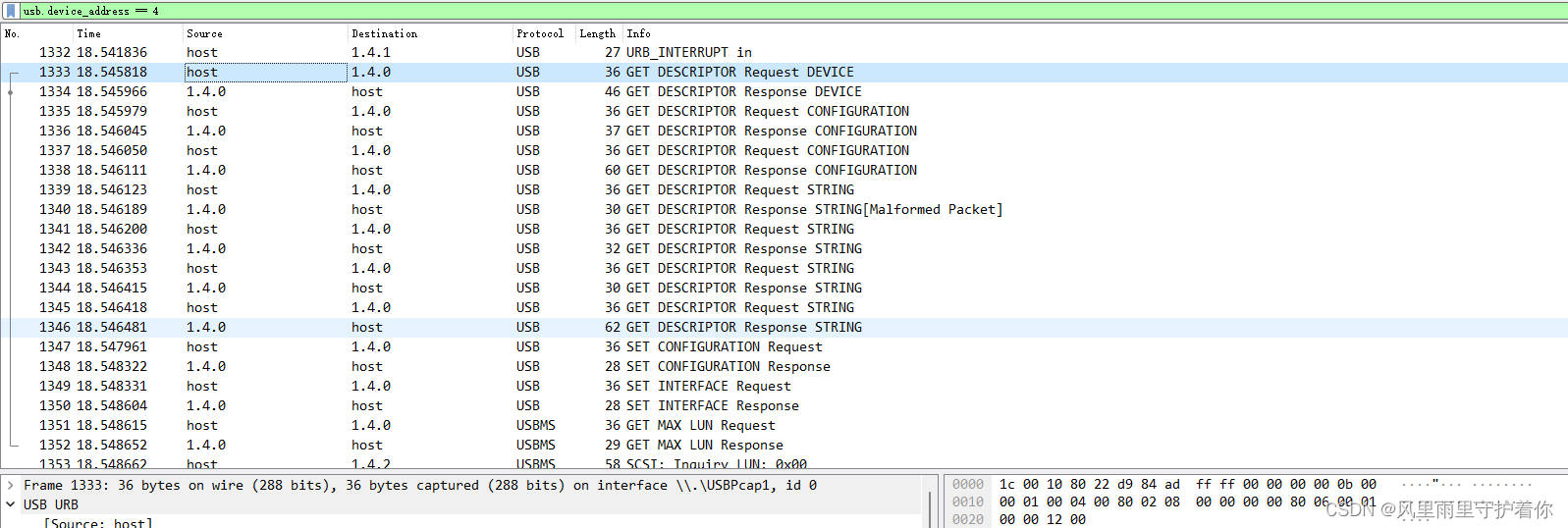

下面是过滤好的结果，如下所示：

我的U盘地址是4，这里wireshark source给出的地址是 1.4.0，这里面1是总线号，4是usb设备地址，0是端点号。

关于设备地址： usb最多挂载127个设备，就有127个地址
关于设备端点： 我的简单理解就是一个端点代表usb设备的一个基本功能，是与主机通信的基本单位，每个sub设备都必须有一个端点0，用于基本控制功能实现，所以也称为控制端点，其数据传输也可以是双向的，其他端点均为单向，所以我们分析的U盘设备，至少具备三个端点。

包解析

URB包解析

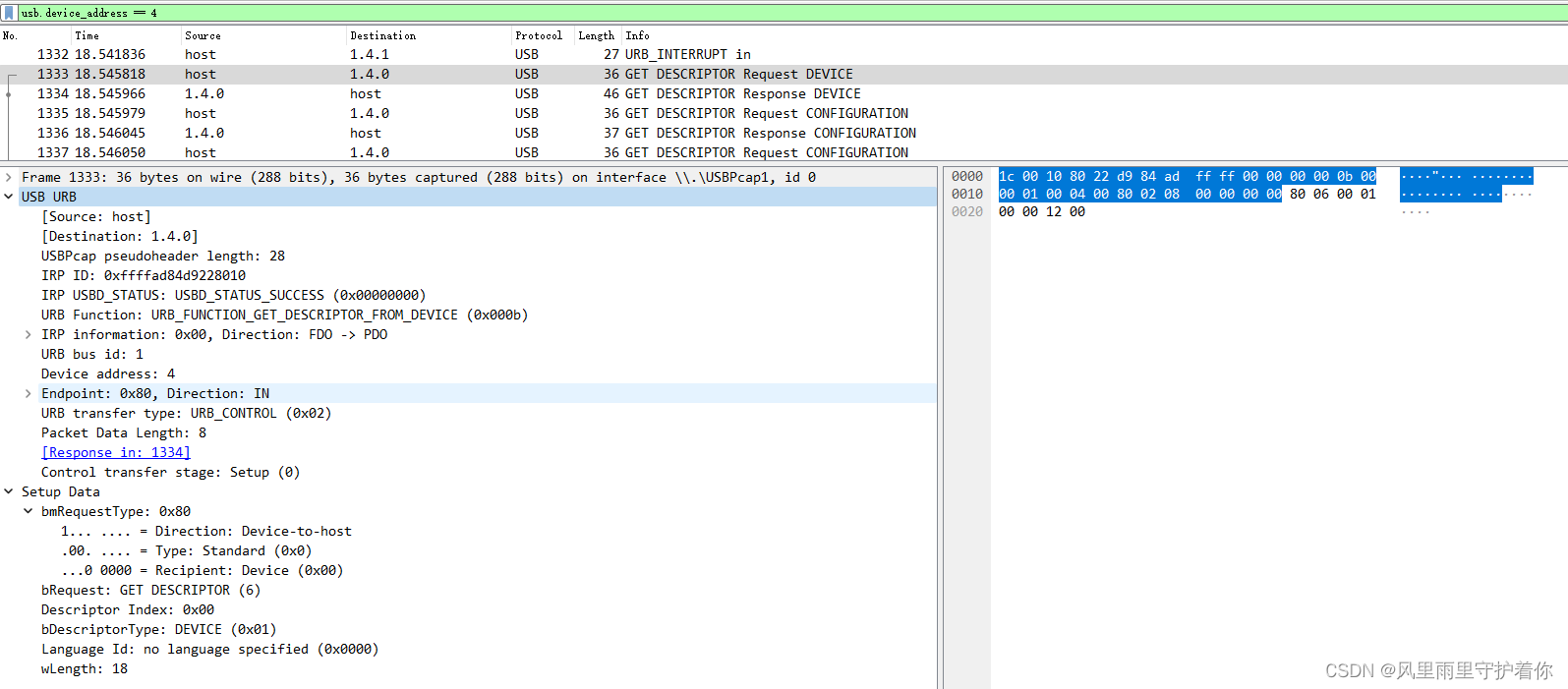

通过wireshark抓取的第一个U盘设备的包，如下所示

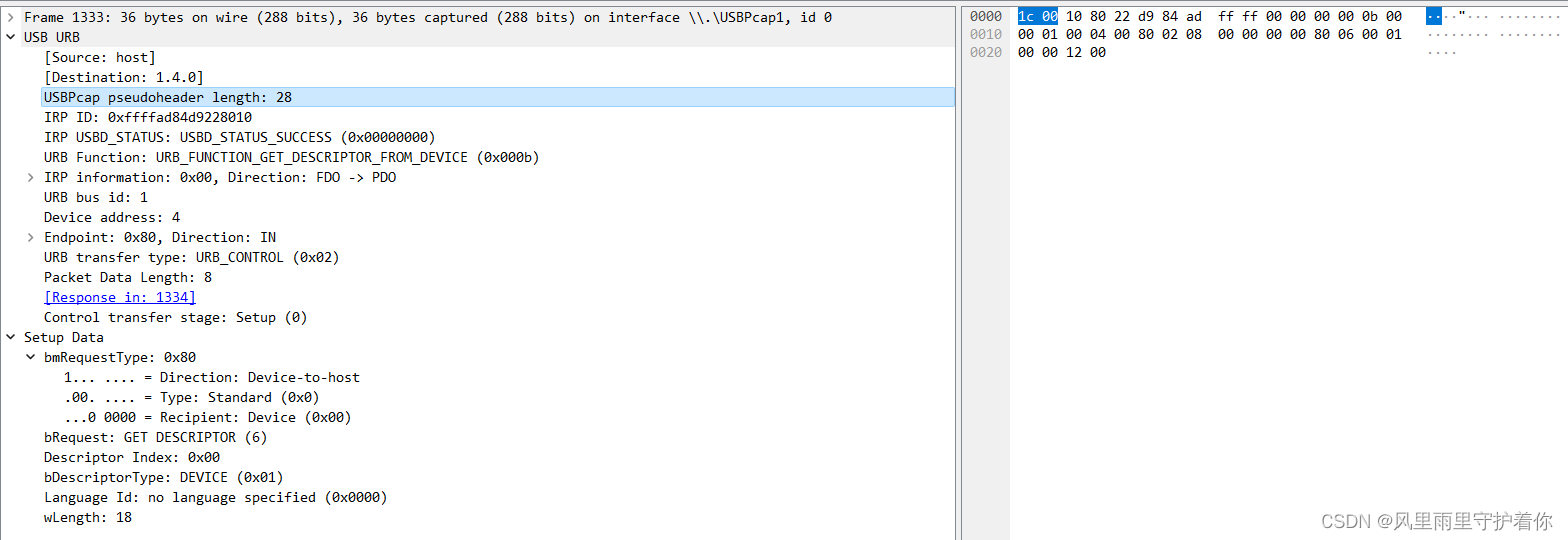

蓝色背景选中的内容，就是USB URB包了，那么什么是URB包，它有什么用呢？URB包全名USB REQUEST BLOCK,顾名思义可得这个是usb请求数据块，这是一个可变长度的数据块，用于描述一个请求的详细信息以及已完成请求的状态信息。这个数据包不是分析的重点，每个数据包的内容根据请求类型不同有些许差异，但是根据抓包软件的标注也都好理解。

下面开始具体字段解析：

• 长度：前两个字节描述了URB请求的长度，这里为0X001C，表示URB请求块长度为28字节
• IRP ID ：主机host生成的一个可以称作帧ID的一段数据，数据长度为8个字节，这个数据usb设备收到之后需要记下来，响应请求块的时候还需要一模一样的返回给主机，确保数据不出现异常
• USBD_STATUS:描述请求块请求状态信息，0为成功，其他值可以参考usb.h中的定义
• URB Function：请求类型
• Irp information：一个字节，最低位表示方向，PDO一般是总线上的设备，FDO是主机功能驱动，0表示 主机到设备，1表示设备到主机
• BUSID: 总线ID，这里是1，两个字节
• 设备地址：两个字节
• ENDPOINT:第8位表示数据方向1 表示IN 0表示OUT，IN为主机接收数据；低四位表示断点号，这里为0，表示控制端点
• Transfer Type:传输类型；
  USB共有四种传输类型 ：中断传输 控制传输 大容量数据传输bulk 同步传输
• Packet Data Length： 共四个字节，表示本次传输的数据长度。
• control transfer stage:控制传输的阶段，这里是第一个控制传输的setup包，处于第一阶段；控制传输的事务包含setup stage，data stage，status stage

SETUP包结构解析

控制传输的setup包都是有8个字节的数据组成的，具体8个字节代表的含义，我们结合抓包的数据进行详细分析

大小	1byte	1byte	2byte	2byte	2byte
字段	bRequestType	bRequest	wValue	wIndex	wLength
含义	请求特性	请求类型	设置值（参数）	一般表示端点或接口号	数据阶段的数据长度

对应的C语言结构体定义如下：

typedef struct _USB_SETUP_PACKET
{
 	REQUEST_TYPE bmRequestType;
 	BYTE         bRequest;
 	WORD_BYTE    wValue;
 	WORD_BYTE    wIndex;
 	WORD         wLength;
} USB_SETUP_PACKET;

• bmRequestType解析
  • D7数据传输的方向
    • 0：Host-to-device
    • 1：Device-to-host
  • D6D5:type

–未完 待续–
