Thinkpads3-s440拆机 用固态硬盘替换机械硬盘

由于去联想维修店拆机替换硬盘实在是有点贵，所以下定决心自己操刀。

如下是参照的记录和操作的记录。

原来如果只是简单的操作，其实完全可以自己做的。

如下是我自己的步骤：

一、关机后拔掉电源，避免操作过程中带电，损坏硬件，拆开后盖



1、  标记1的位置是螺丝，总共8颗螺丝

2、  标记2的位置是卡槽，需要撬开卡槽，注意不要损坏机器

3、  向标记3的位置方向取下后盖

二、

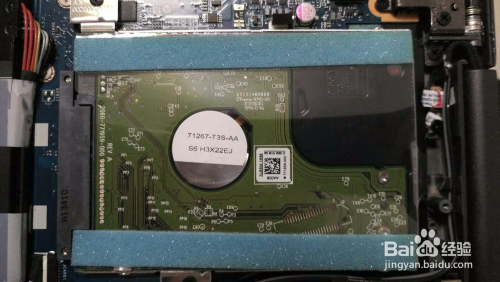

卸下硬盘连带支架；

替换上固态硬盘，放回原处，固定，拧好螺丝；

三、

安装后盖。结束

四、安装系统



如下是参考资料：

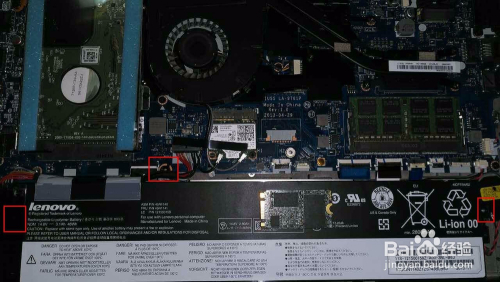

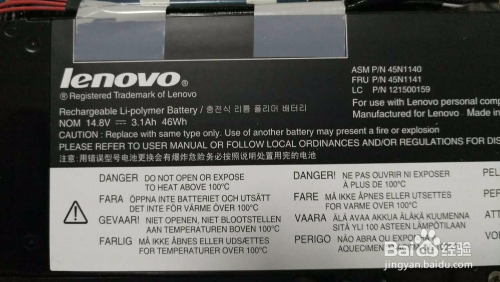

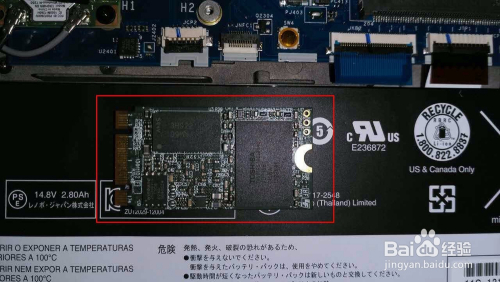

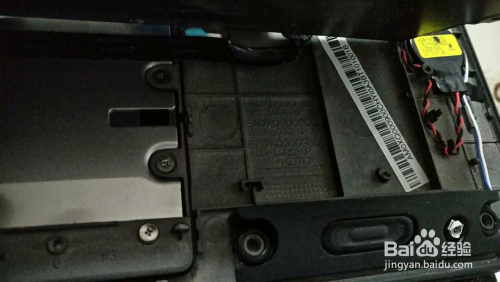

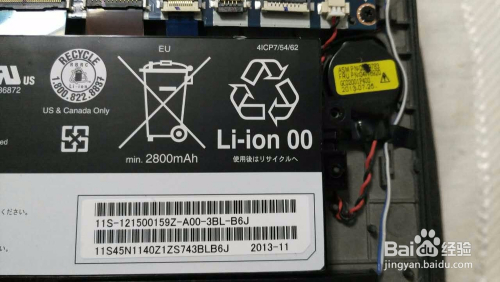

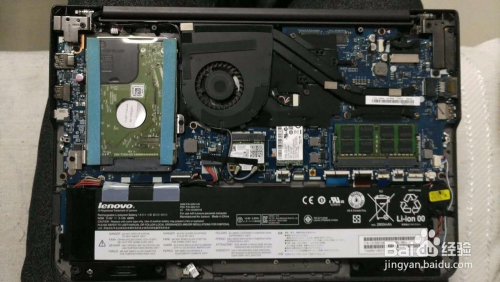

S3-S440加装3G网卡和NGFF固态硬盘方法   PS: 部分机器没有插槽，具体是否可以加装，以实际情况为准，NGFF 规格为42mmX22mm，3G网卡和NGFF固态硬盘共用一个插槽   一、关机后拔掉电源，避免操作过程中带电，损坏硬件，拆开后盖   1、  标记1的位置是螺丝，总共8颗螺丝 2、  标记2的位置是卡槽，需要撬开卡槽，注意不要损坏机器 3、  向标记3的位置方向取下后盖   二、拆卸内置电池，避免操作过程带电   1、  不拆电池也可以进行加装升级，我们强烈建议在升级加装的过程中取下内置电池 2、  标记1的位置，是电池和主板连接处，按照图中的方向，拔掉连接线 3、  标记2的位置，是螺丝位置，需要取下螺丝   4、  向标记3的位置方向取下电池   三、加装NGFF 固态硬盘   1、  标记1的位置，是固定螺丝   2、安装或拆卸NGFF的时候，按照标记2 位置的方向，拔出或者安装，此时NGFF和主板是有一定的角度的，向上倾斜   四、加装3G网卡 此机器没有天线接口，无法加装3G网卡，如果需要，可以使用USB接口3G网卡 盖上后盖，固定好螺丝本次操作完成     参考二   Thinkpads3-s440拆机，内图展示 分步阅读 Thinkpads3-s440这台机器当年近万元购入，用了几年都还好，当然，除了用于缓存加速的16G固态硬盘外。因而这个16G固态一直都是心病，想换。但是网上有传说有的Thinkpad的加速固态硬盘在键盘下，要大拆。所以就想确定一下他的位置，如果真在键盘下，就算了过几年再说。好了，废话不多说，上图。 工具/原料 Thinkpads3-s440 趁手十字螺丝刀一柄，实际拆的过程中发现螺丝比较软，不合适的螺丝刀会把螺丝搞坏。 方法/步骤 1 背板一共8枚螺丝，这个就不上图了。依次拆下，强烈建议使用磁性材料吸附，避免丢失。 2 螺丝卸掉后，这款机器后盖非常好打开，大家不用担心，轻轻撬动四周，即可拿下。先来一张全景。 3 拆下来后盖后，最抢眼的是电池，这是一块14.8V，46Wh，min.2800Ah的锂电池。 4 电池由三颗螺丝固定，分别在左、右、主板方向。如图所示。 5 拧掉螺丝后，掀起电池，我们在可以看到，我这台机器的电池下，有空间，但是没有安装别的硬件。有不太多的排线。 6 比较关心的固态硬盘在这个位置。 7 用螺丝刀，拆掉螺丝，固态硬盘就会自己翘起来，轻轻一拔就可以拿掉。在靠上的位置有一块黑色胶皮，要先轻轻扯起来。胶皮上原来已经剪开缺口。其实我觉得吧，这款机器在设计的时候，就是要大家换固态硬盘的，这个16G的原装一是就占位，二是可以把价格压的更低，三是符合当时的大市场环境。所以，我们可以看出来，一款产品在设计的时候就考虑到了很多情况。正面图，背面图，可以清晰的看到，这块固态硬盘用的东芝的芯片。 8 内存比较好认，直接近景。用的菲律宾产的三星条子，8枚颗粒，强大的保障。即便用到今天，四年过去了，8G的内存，仍然不落伍，赞！ 9 最后来张硬盘照。硬盘要卸下的话，要把左右的螺丝拿掉，我这里就不拿了。有必要的同学可以自己尝试，应该很容易搞定。

固态硬盘, 网卡
