本节建立一个方形的光源,这个光源类似于LED的芯片发光
1.光源建立

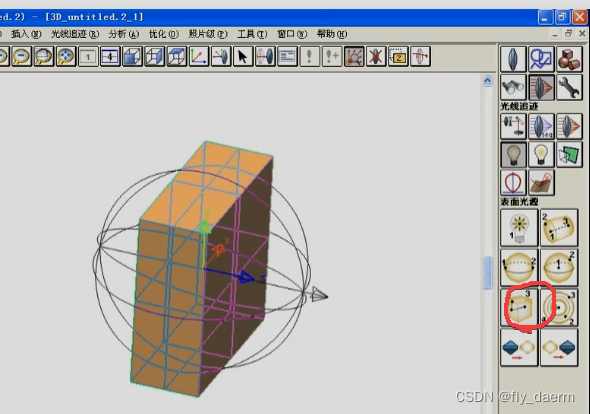

1.1光源——表面光源——立方体光源

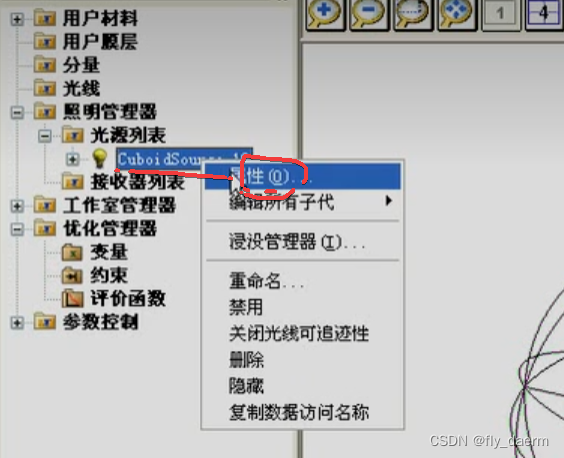

1.2调整光源属性
1.3属性中设各项参数
设置xyz,设置角度

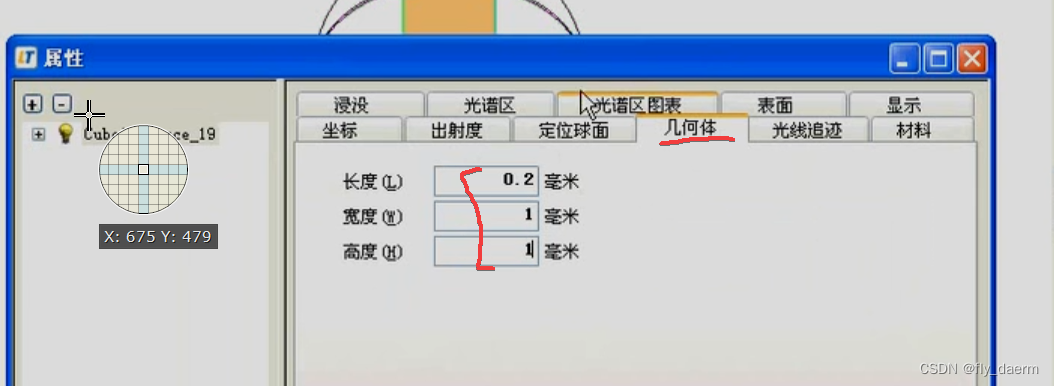

1.4设置尺寸

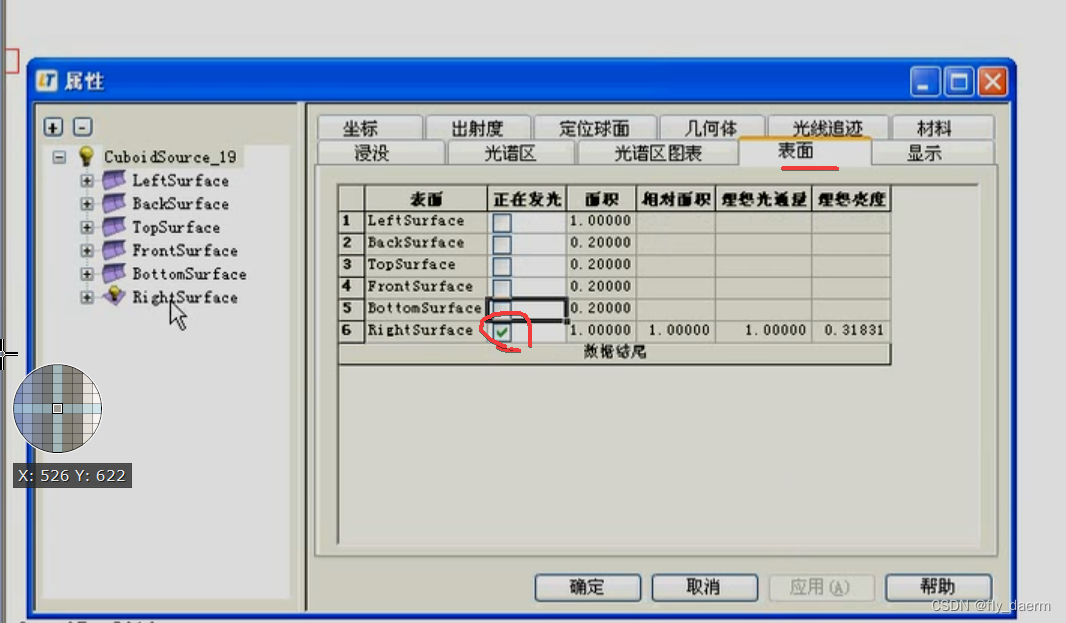

1.5设置发光面

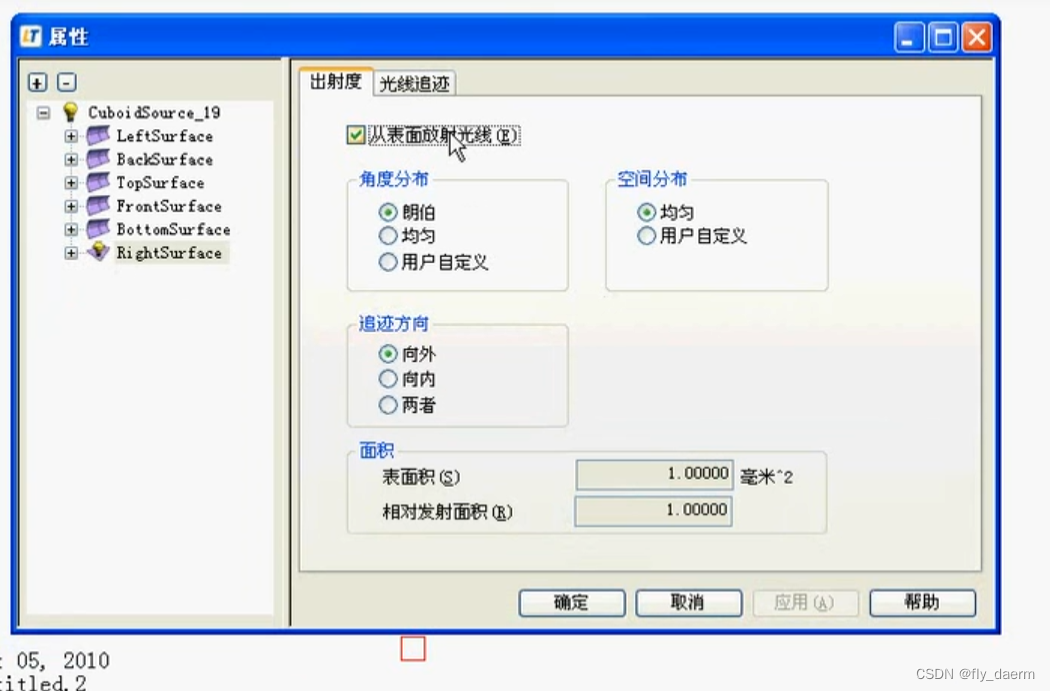

1.6设置发光面参数
朗伯光源,光源表面亮度同
1.6.1用户自定义光源
这个可以设置光源发光的其他参数设置

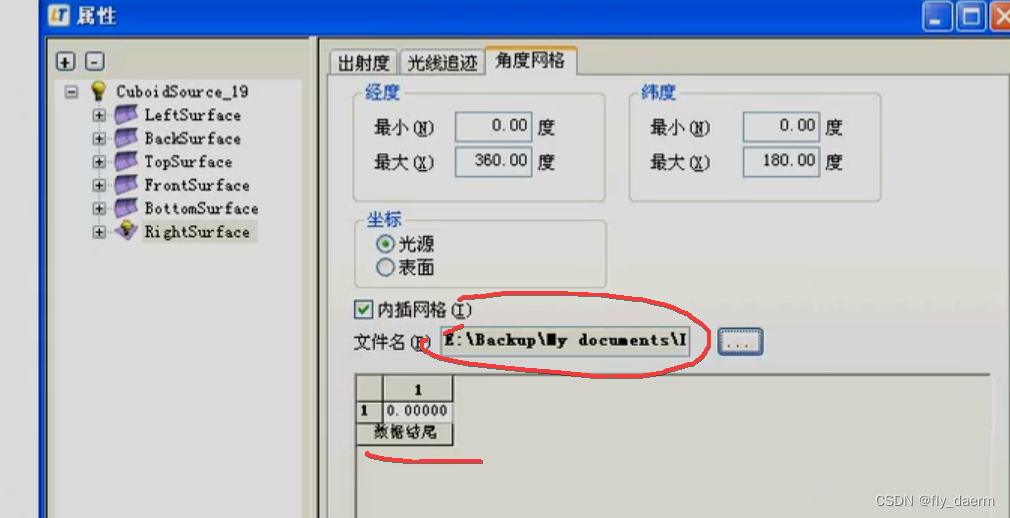

1.6.3一种角度网络设置
1-11 1列11行
0-360 经度 0-360度
0-100 纬度 0-100度
经纬度代表整个圆球体发光的范围
这 1列11行的数据代表这0-100度纬度的光强分布,这是从最下行下往上对应0-100纬度这样去对应的。

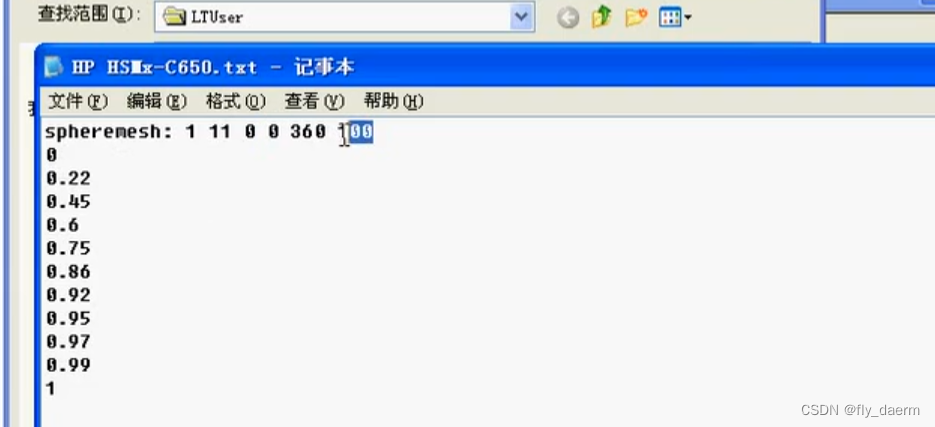

1.6.4导入网格设置
就直接导入文件就行
2.圆场接收器测量
这个可以很简单地测量我们设置的参数对不对
2.1创建圆场接收器
2.2 光线追迹

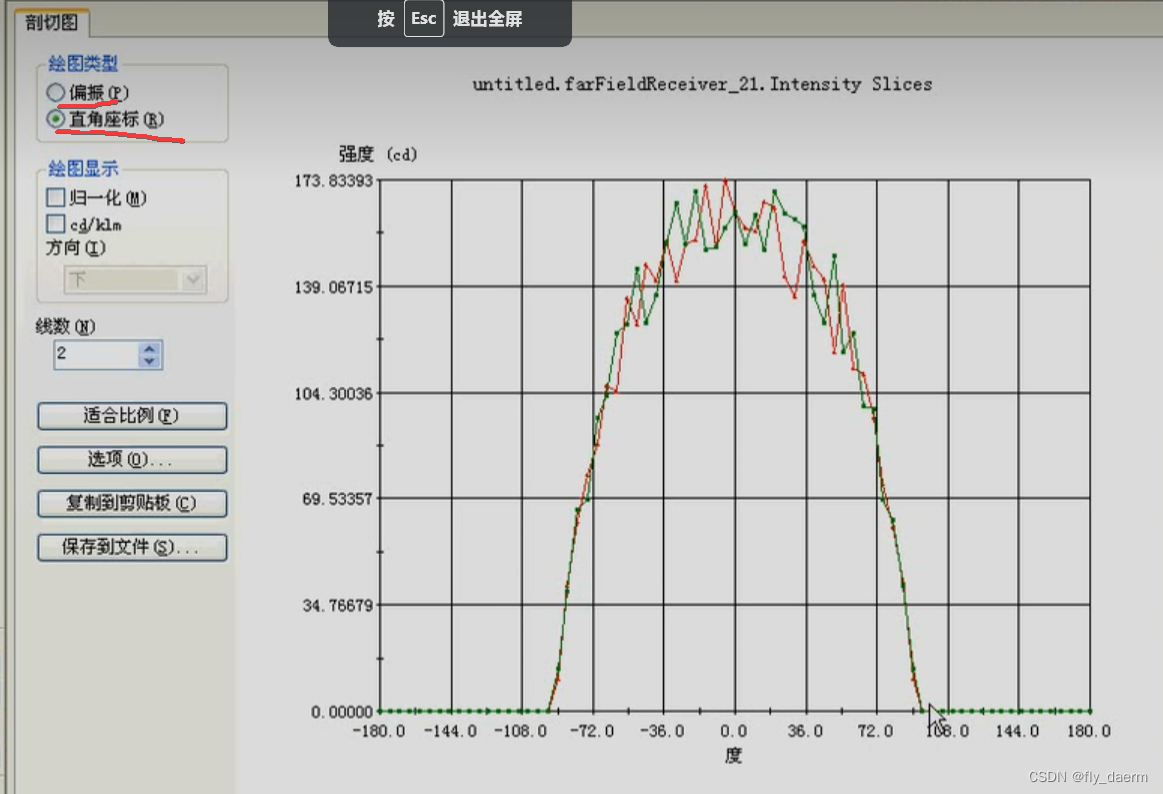

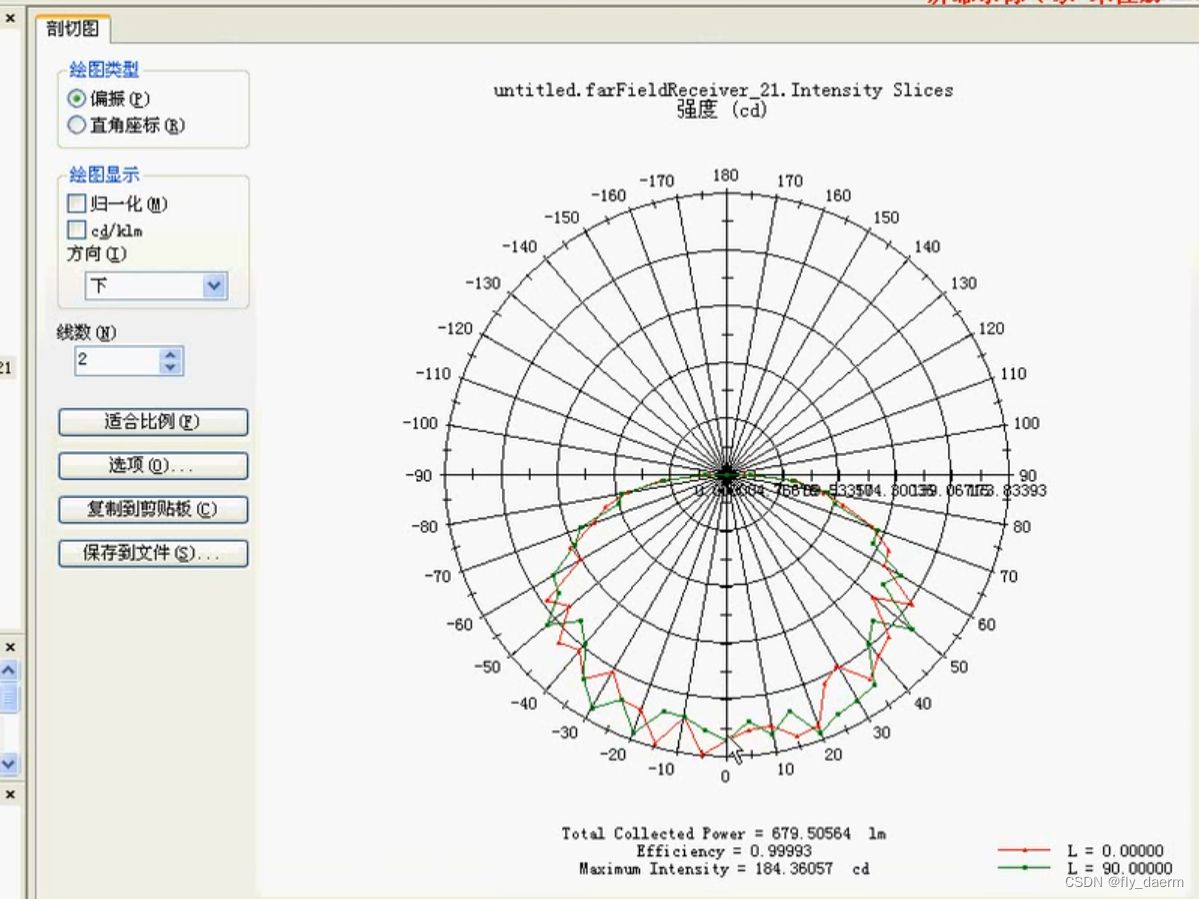

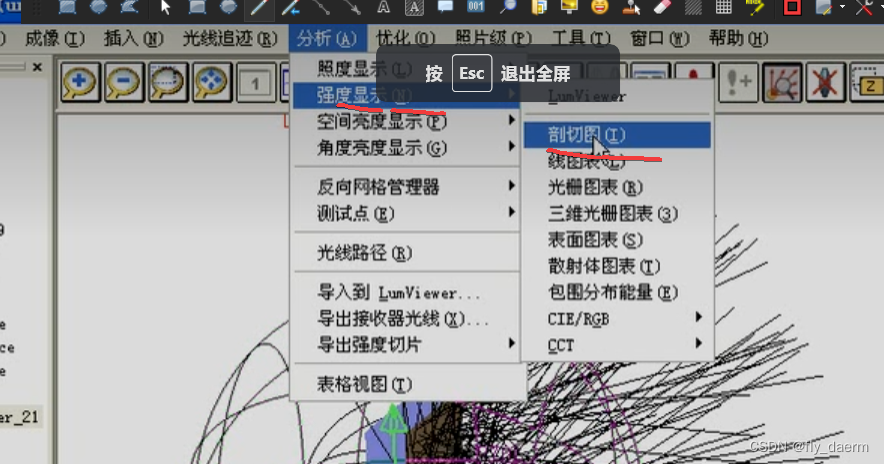

2.3 分析
