6. LED准值透镜优化实例——lighttools入门笔记

从这里开始就是实例了。

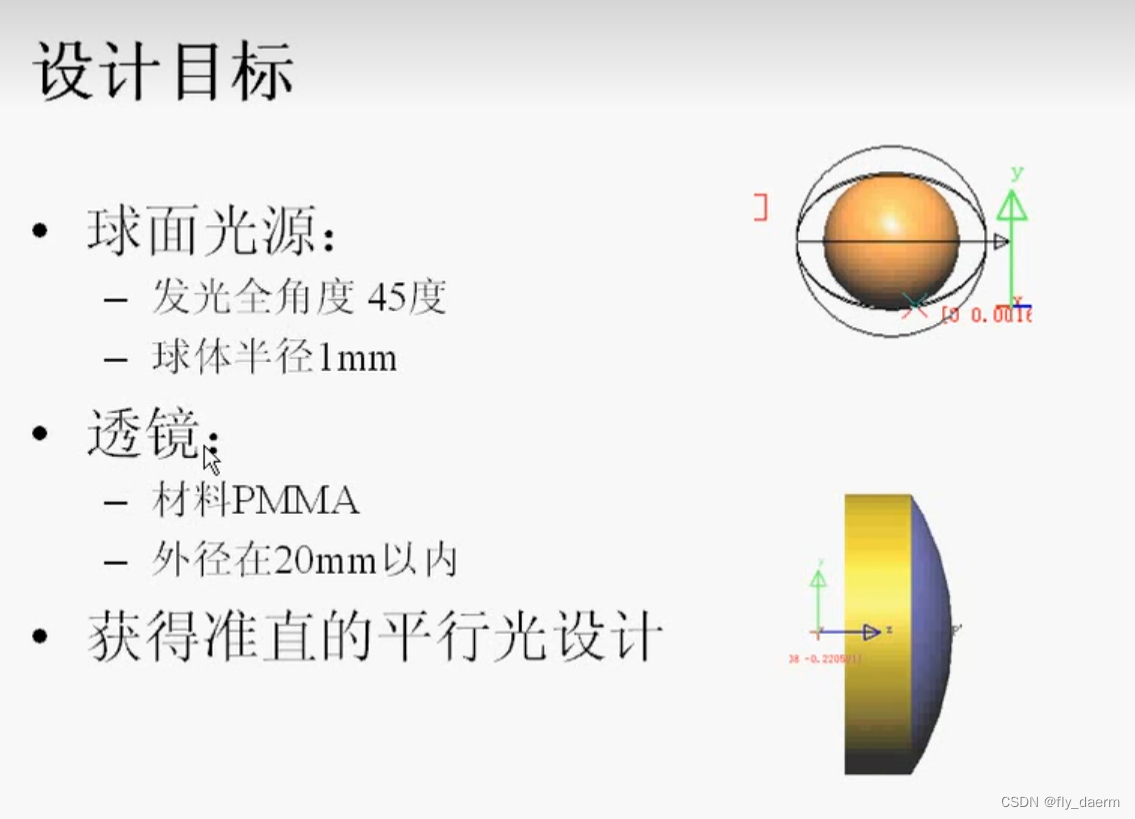

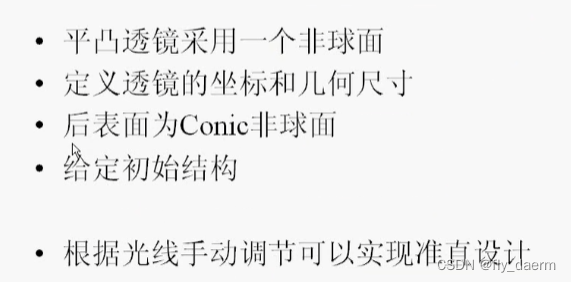

1.设计目标

2.具体设计

2.1 球面光源

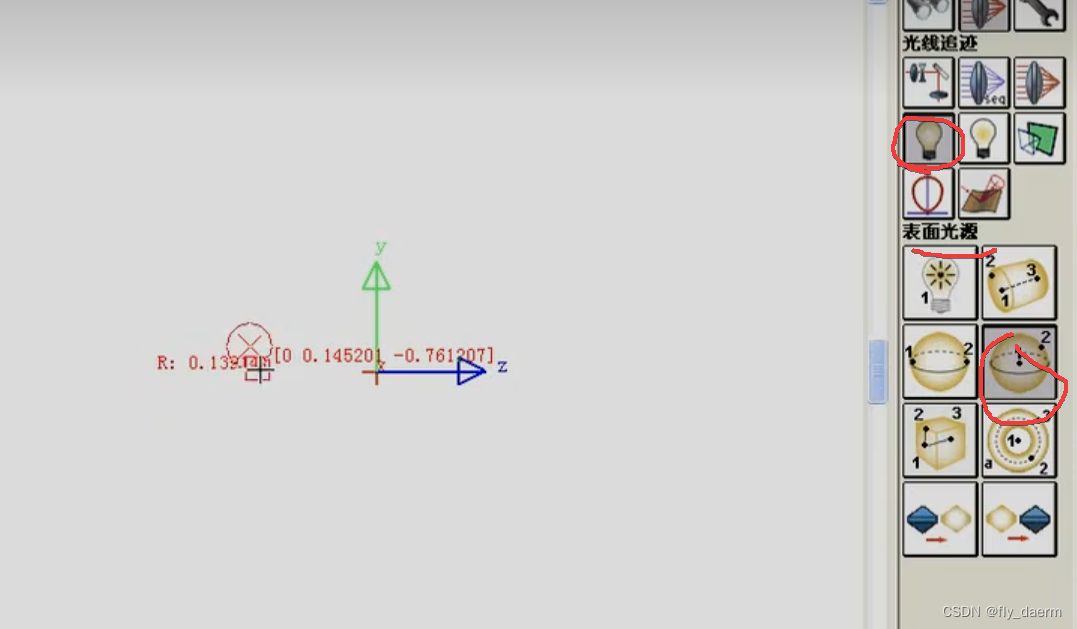

建立球面光源

面光源——球面光源

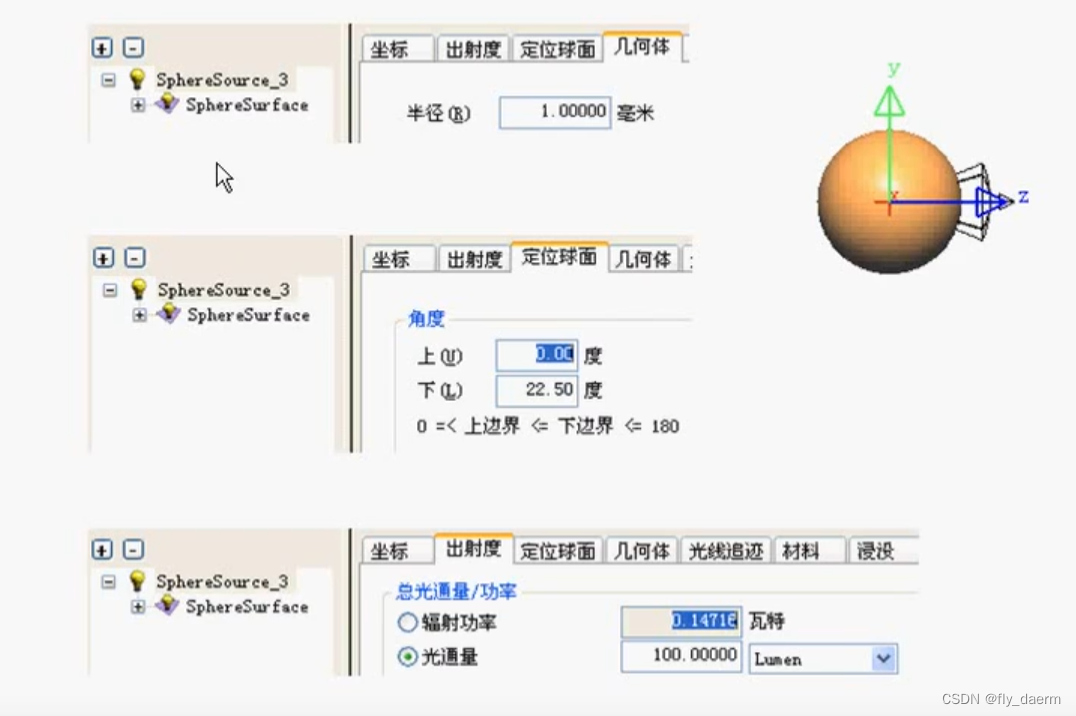

设置球面光源的具体属性

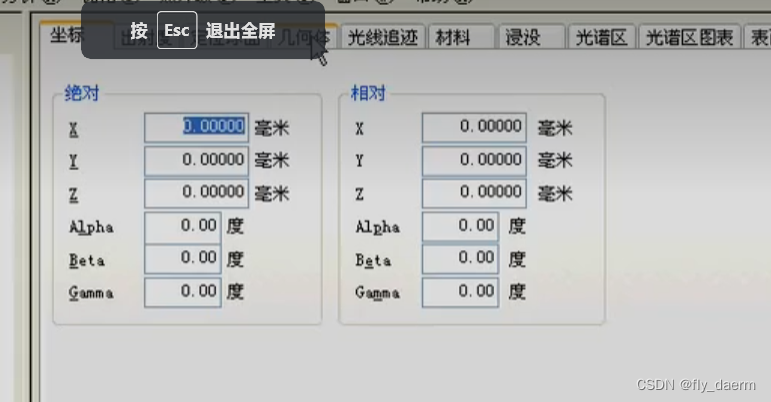

坐标xyz——000，角度——000

设置球体半径

设置出射角，这里的出射角是半角表示的（设计要求是45度，则只需22.5度即可）

设置光照流明，默认1流明即可

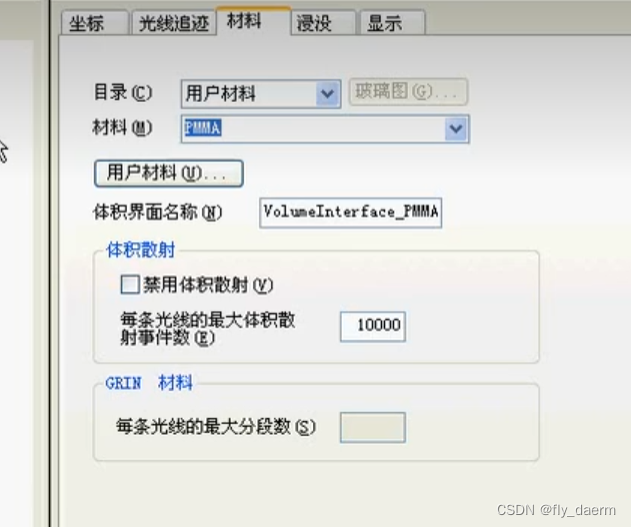

 设置材料——PMMA（塑料）

2.2 透镜

设置透镜的坐标

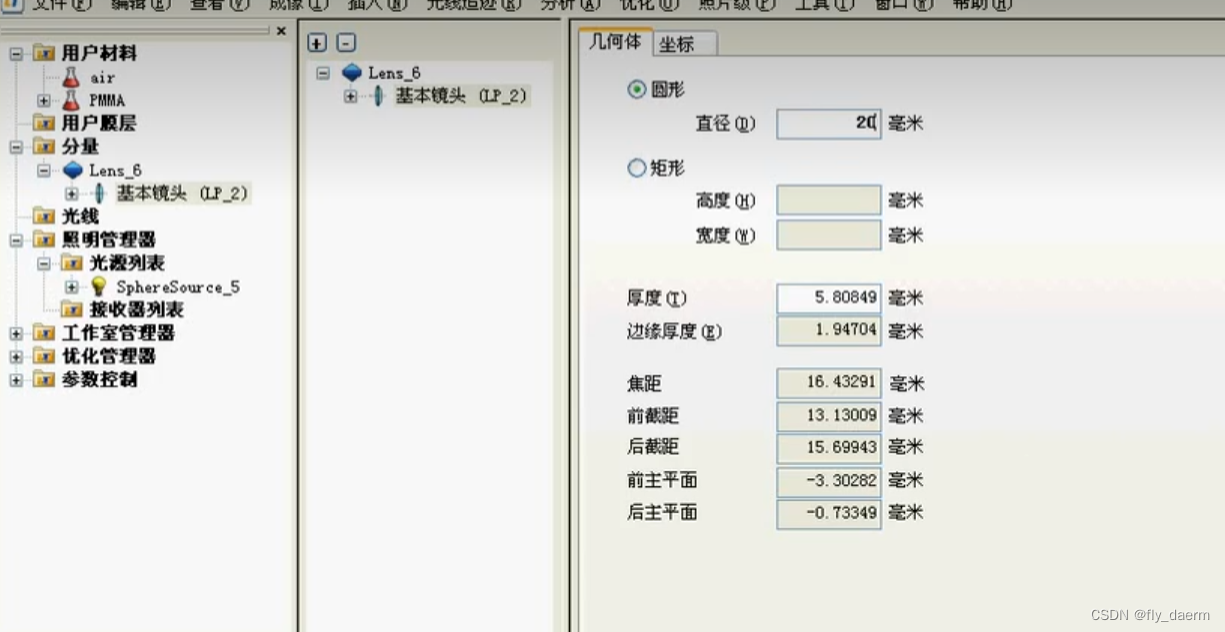

设置透镜的外径尺寸，设置为20mm

设置单独面上的参数

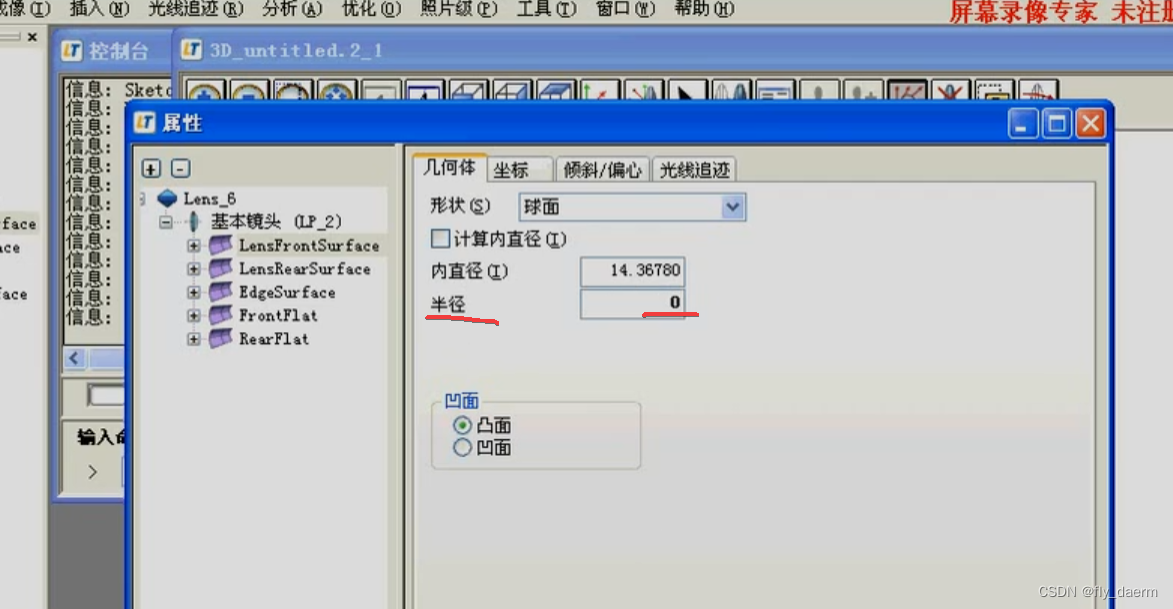

设置第一个面的半径为0，即设置为平面

设置透镜的后表面，希望利用透镜的后表面对光线进行准直

以下是具体如何设置

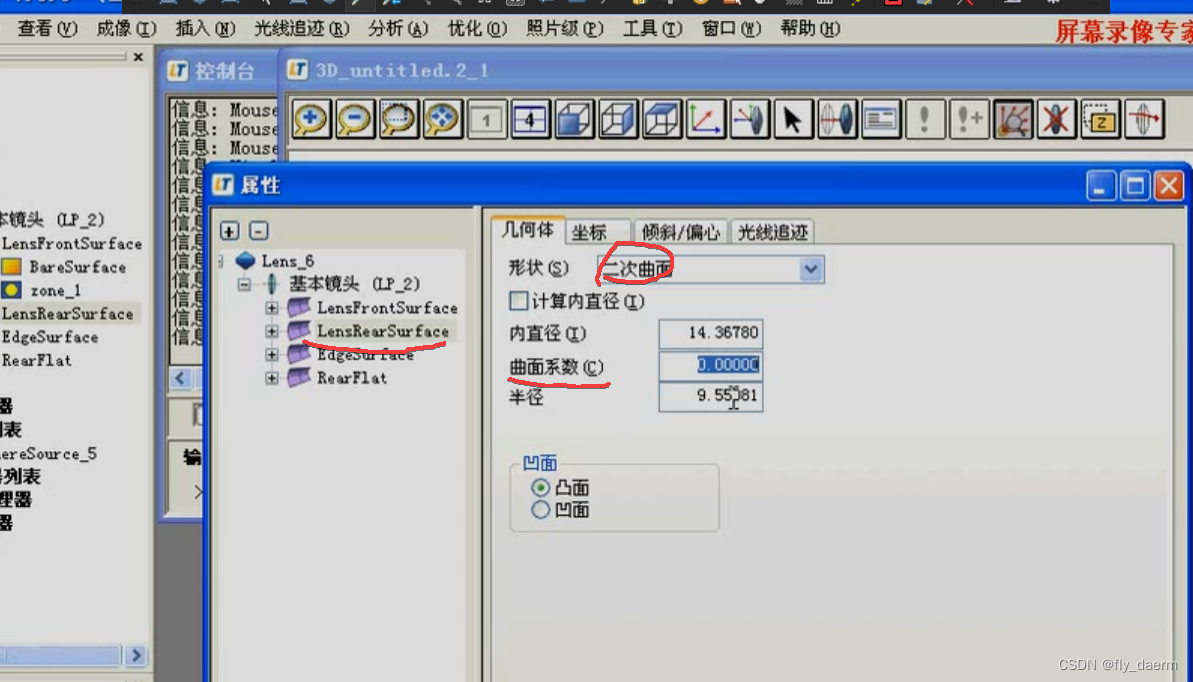

设置二次曲面

这时候会多出来一个曲面系数

曲面系数作用——这个是手动调节的依据

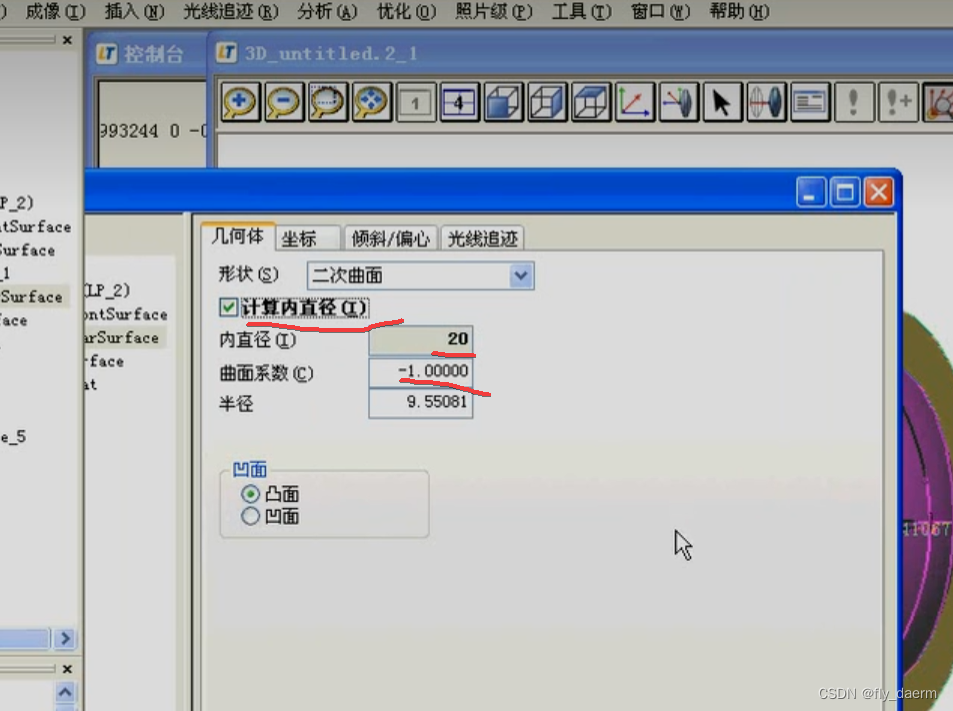

设置曲率系数，这里设置为-1，然后设置内直径为20，最后自动计算内直径

2.3 优化

利用自动优化功能获得平行光

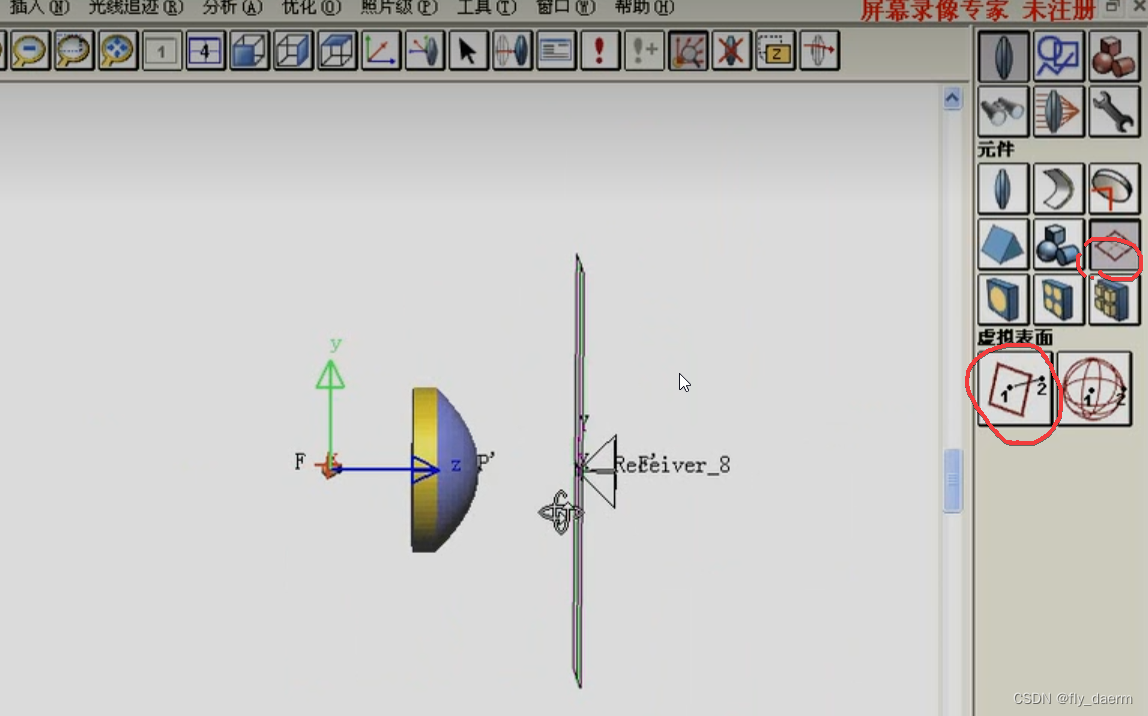

2.3.1 虚拟平面接收器

首先要先设置要虚拟平面接收器，接收光

调节属性

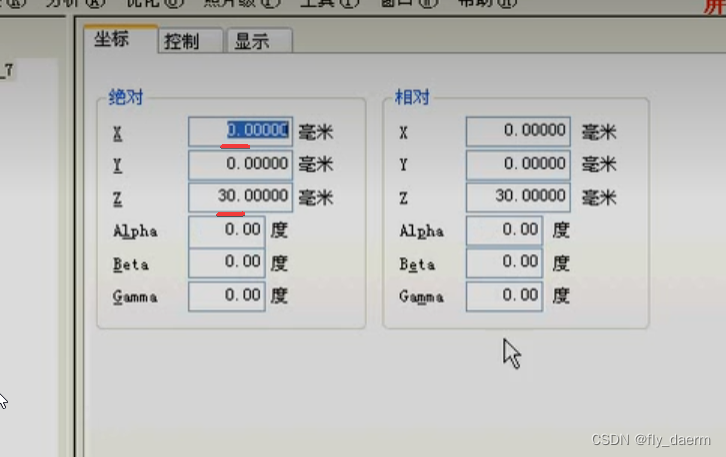

设置坐标

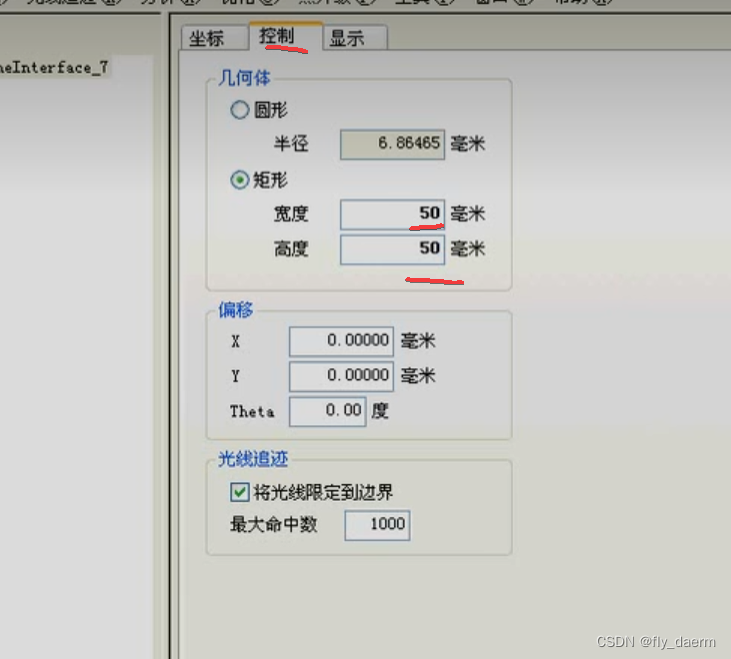

设置尺寸

使其能接收到足够的光线

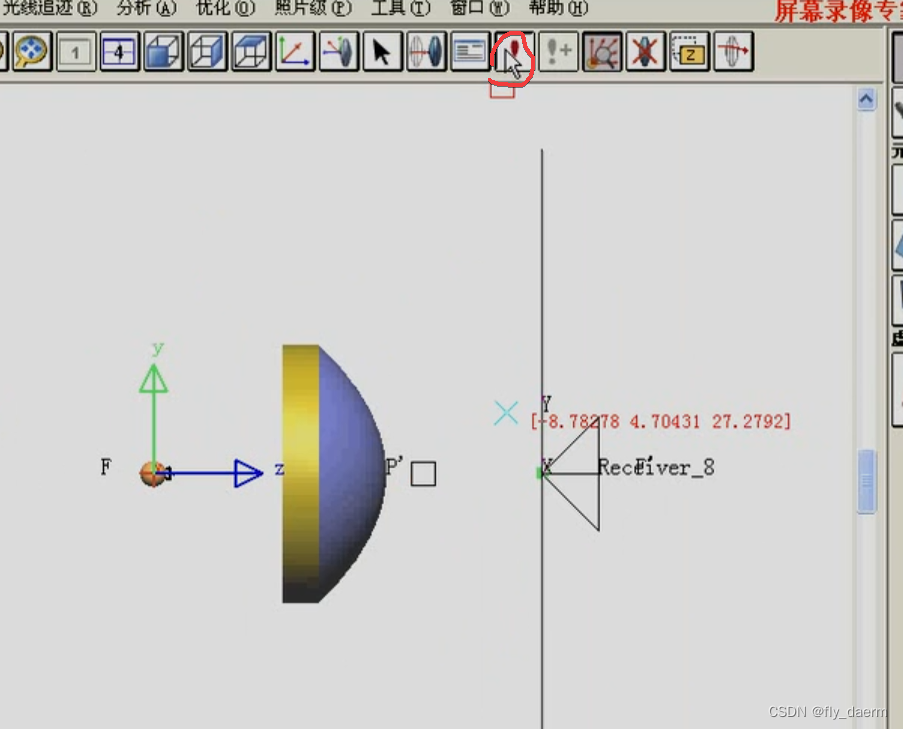

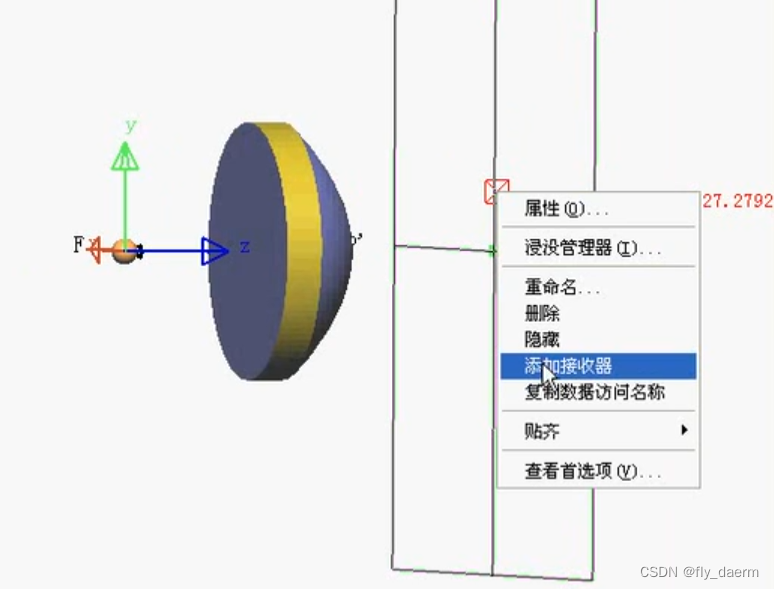

然后添加接收器

2.3.2 光线追迹

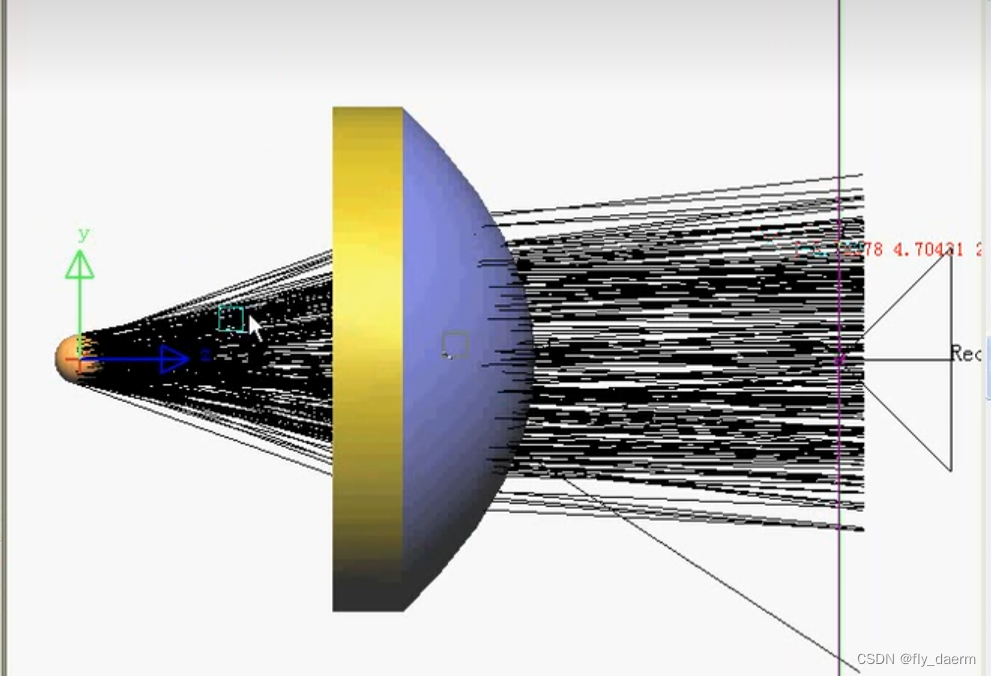

设置好后就开始光线追迹

2.3.3 准直优化

从光线追迹中看得出优化效果不是很理想，所以要设置变量来自动优化

2.3.3.1设置优化变量

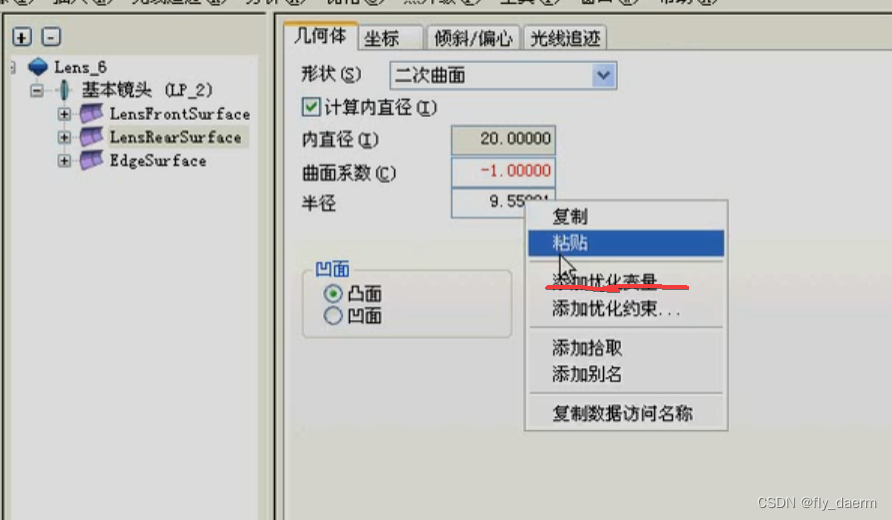

置镜头后表面的曲面系数为优化变量

设置镜头后表面的半径为优化变量

添加为优化变量的参数会以红色显示

2.3.3.2设置优化

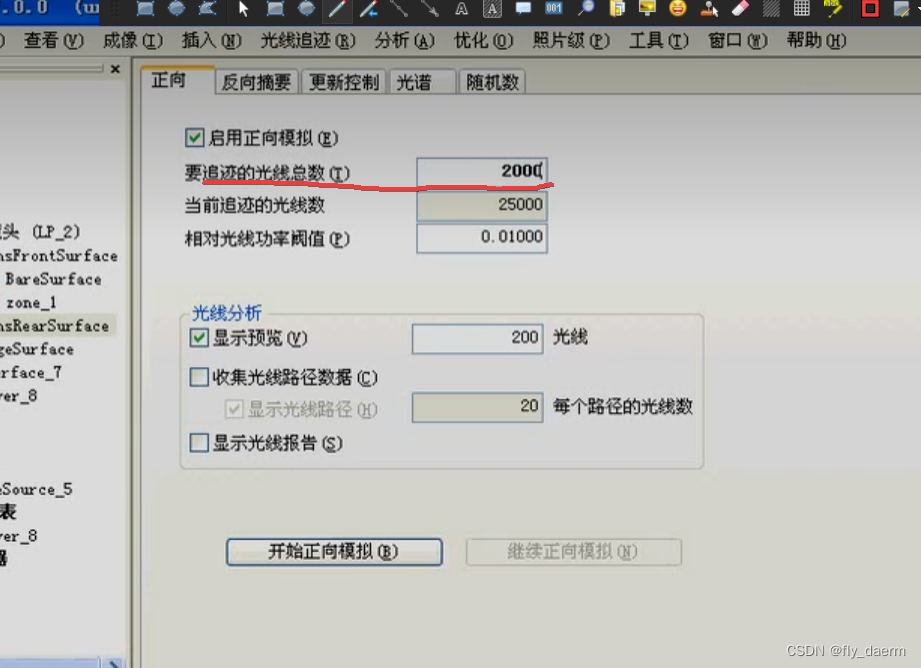

注意准直优化不需要很多光线追迹，所以要减少模拟光线数量

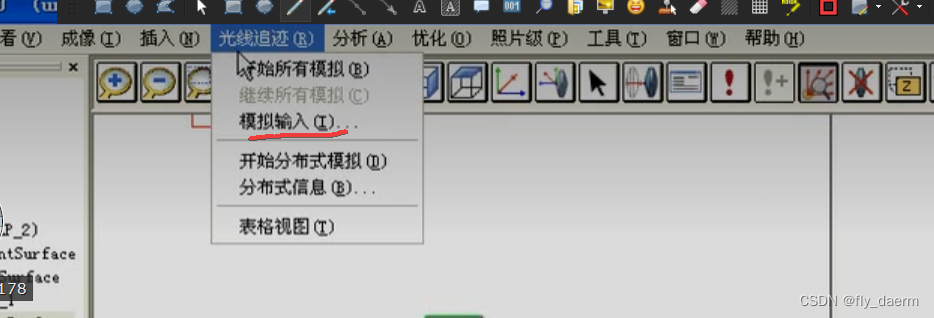

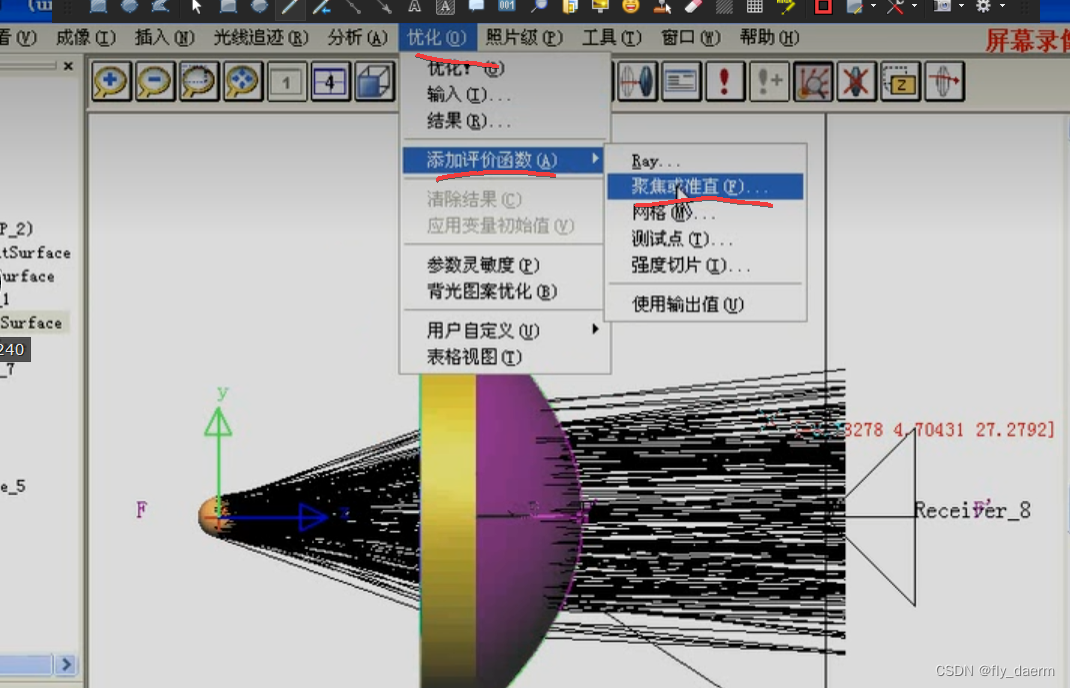

告诉软件进行优化

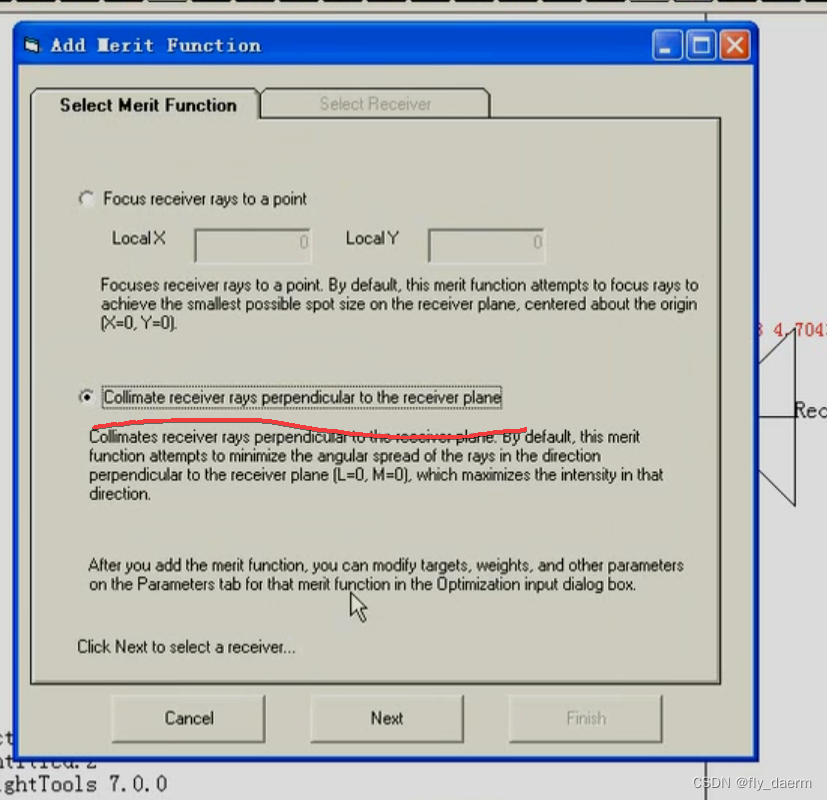

第一个为聚集、第二个才为准直

选择设置第二个准直

开始优化
