RISC-V Linux 编译设备树

flyfish

设备树是一种描述硬件资源的数据结构

引入设备树的主要目的

曾经

Linux内核中夹杂着大量的设备信息，影响Linux驱动开发效率，因为外部设备发生任何改动，需要重新编写和编译驱动代码。

现在

设备驱动程序和设备信息分离，使得内核和硬件资源描述相对独立。

设备树的组成

1是dts设备树描述文件，存储在内核的/arch/riscv/boot/dts目录中。对于项目中使用的dts文件，它描述了开发板的设备信息。
2是dtc，属于编译工具，会将dts文件编译为dtb文件。
3是dtb文件，属于dts编译后生成的二进制文件，U-boot在引导启动内核时，会读取该文件到内存中去，然后内核读取访问。
4是dtsi文件，设备树将dts共同部分提炼保存在.dtsi文件中，供不同的dts共同使用。

通过U-boot将硬件设备驱动信息传递给Linux内核，对于同一个芯片的不同主板，只需更换设备树文件.dtb。

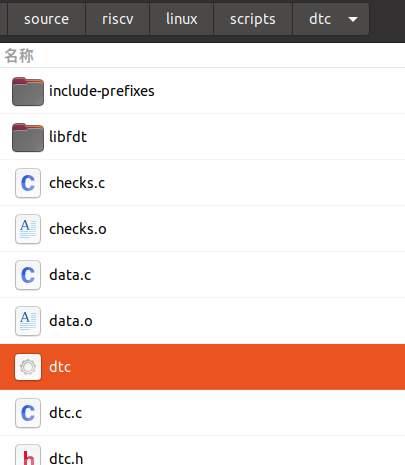

编译工具dtc所在linux内核目录linux/scripts/dtc

在这里插入图片描述

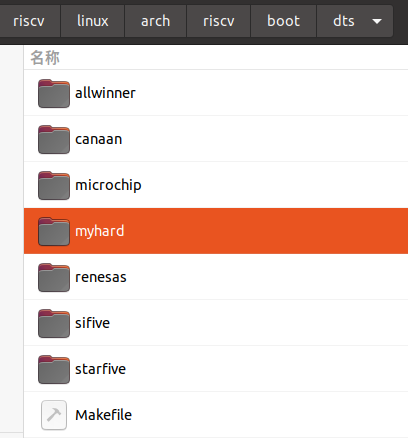

在arch/riscv/boot/dts/新建一个myhard文件夹，

文件夹新建一个skeleton.dts文件，文件内容如下

/dts-v1/;
/ {
	compatible = "snps,arc";
	#address-cells = <1>;
	#size-cells = <1>;
	chosen { };
	aliases { };

	cpus {
		#address-cells = <1>;
		#size-cells = <0>;

		cpu@0 {
			device_type = "cpu";
			compatible = "riscv";
			reg = <0>;
			riscv,isa = "rv64imafdc";
			mmu-type = "riscv,none";
			i-cache-block-size = <64>;
			i-cache-size = <0x8000>;
			d-cache-block-size = <64>;
			d-cache-size = <0x8000>;
		};
	};


};

在linux内核执行命令

 ./scripts/dtc/dtc -I dts -O dtb -o tmp.dtb ./arch/riscv/boot/dts/myhard/skeleton.dts

在linux内核根目录生成一个tmp.dtb 文件
命令解释

Usage: dtc [options] <input file>
Options:
  -I, --in-format <arg>
	Input formats are:
		dts - device tree source text
		dtb - device tree blob
		fs  - /proc/device-tree style directory
  -o, --out <arg>
	Output file
  -O, --out-format <arg>
	Output formats are:
		dts - device tree source text
		dtb - device tree blob
		asm - assembler source
......
