Modbus RTU协议简介及CRC算法实现

1 Modbus 介绍

  Modbus是一种串行通信协议,是Modicon公司(现在的施耐德电气 Schneider Electric)于1979年为使用可编程逻辑控制器(PLC)通信而发表。Modbus已经成为工业领域通信协议的业界标准(De facto),并且现在是工业电子设备之间常用的连接方式。
  Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。大多数Modbus设备通信通过串口EIA-485物理层进行。
  对于串行连接,存在两个变种,它们在数值数据表示不同和协议细节上略有不同。Modbus RTU是一种紧凑的,采用二进制表示数据的方式,Modbus ASCII是一种人类可读的,冗长的表示方式。这两个变种都使用串行通信(serial communication)方式。RTU格式后续的命令/数据带有循环冗余校验的校验和,而ASCII格式采用纵向冗余校验的校验和。被配置为RTU变种的节点不会和设置为ASCII变种的节点通信,反之亦然。
  本文描述是正是Modbus RTU中使用的校验和算法。
  MODBUS 通讯方式采用主从方式的查询相应机制,只有主站发出查询时,从站才能给出响
应,从站不能主动发送数据。主站可以向某一个从站发出查询,也可以向所有从站广播信息。
从站只响应单独发给它的查询,而不响应广播消息。

2 Modbus RTU协议传输方式

  串口配置每个字节的数据位:1 个起始位、8 个数据位、1 个停止位(无奇偶校验位)。

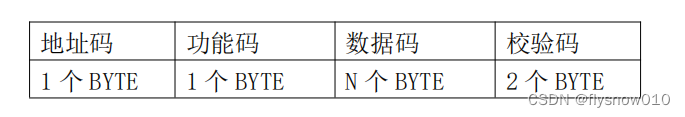

MODBUS-RTU 数据帧的结构:
 数据帧的结构

说明:

  • 数据字段中多字节成员是按网络字节序即高位在前。
  • 校验字段两个字节是小端字节序即低位在前。
  • 校验码是对其前面地址码,功能码和数据码的校验值。

2.1 地址码

  由一个字节(8 位二进制码)组成,各从机设备的寻址范围 01~F7(转成十进制 1~247),
其它地址保留。

2.2 功能码

  功能码告诉了被寻址到的终端执行何种功能。

2.3 数据码

  数据码包含了 终端执行特定功能所需要的数据或者终端响应查询时采集到的数据。这些数据的内容可能是数值、参考地址或者设置值。例如:功能域码告诉终端 读取一个寄存器,数据域则需要反映明从哪个寄存器开始及读取多少个数据,而从机数据码回送内容则包含了数据长度和相应的数据。

2.4 校验码

  校验码错误校验(CRC)域占用两个字节,包含了一个 16 位的二进制值。CRC 值由传输设
备计算出来,然后附加到数据帧上,接收设备在接收数据时重新计算 CRC 值,然后与接收到的
CRC 域中的值进行比较。如果这两个值不相等,就发生了错误。
  生成一个 CRC 的流程为:

  1. 预置一个 16 位寄存器为 OFFFFH(16 进制,全 1),称之为 CRC 寄存器。
  2. 把数据帧中的第一个字节的 8 位与 CRC 寄存器中的低字节进行异或运算,结果存回 CRC
    寄存器。
  3. 将 CRC 寄存器向右移一位&
