AAPCS - 学习笔记

（参考文档：ARM官网 ==> Procedure Call Standard for the ARM Architecture，Procedure Call Standard for the ARM 64-bit Architecture）

什么是 AAPCS，有何用？

。ARM结构过程调用规范（ARM Architecture Procedure Call Standard）.

。ABI (Application Binary Interface)

。描述汇编代码 = => C代码 函数参数、返回值传递方法.

。分析coredump，必然会接触ARM汇编，要了解汇编和C代码直接的参数传递方法，必然要熟悉 AAPCS.

[ARM32]

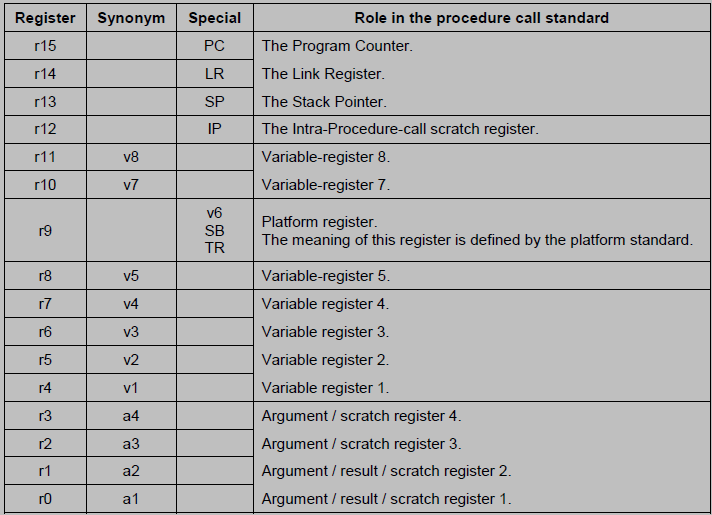

1、核心寄存器（Core register：r0 - r15）

r0 - r3 (a1 - a4)

> 子程序之间通过r0 - r3传递子程序前4个参数，剩余参数通过压栈传递，8个字节的double类型由两个寄存器一起传递

> 子程序的返回值也使用r0 - r3传递，若是组合类型，超过4字节的将结果存在内存中，然后返回内存地址.

r4 - r8，r10 & r11 （v1-v5, v7 & v8）

> 用于保存局部变量，另外，注意 thumb用r4 - r7，但不局限于r4 - r7.

r9

> 平台相关，如 在数据位置无关模型里面作为 static base ，作为TLS指针 thread register （TR）或者普通的 v6.

r12

> 用于子程序间（子程序如果太远需要胶合代码辅助跳转） scratch 寄存器？ 别名是 ip

r13 - r15

> 特殊用途寄存器，SP, LR, PC

> 在调用子程序前后，保证r4-r8, r10, r11和SP(如果r9作为v6，则包括r9)的值不变如果在子程序内有使用以上寄存器，那么必须在子程序头做压栈保存寄存器值，在退出之程序前做出栈回复寄存器值

2、堆栈 & 子程序调用

> ARM堆栈为FD (满递减) 类型，对堆栈的操作是8字节对齐的。使用stmdb/ldmia批量内存访问指令来操作FD堆栈
> LDRD/STRD要求数据栈是8字节对齐的,以提高数据的传送速度
比如：STMFD sp!,{R4-R11,LR,PC}, PC是不需要压栈保存的，这里压栈仅仅是为了保证8字节边界对齐
> 子程序调用需要完成以下动作
LR[31:1]保存返回地址，LR[0]保存返回状态: 0: ARM, 1: thumb, PC指向子程序头地址

[ARM64]

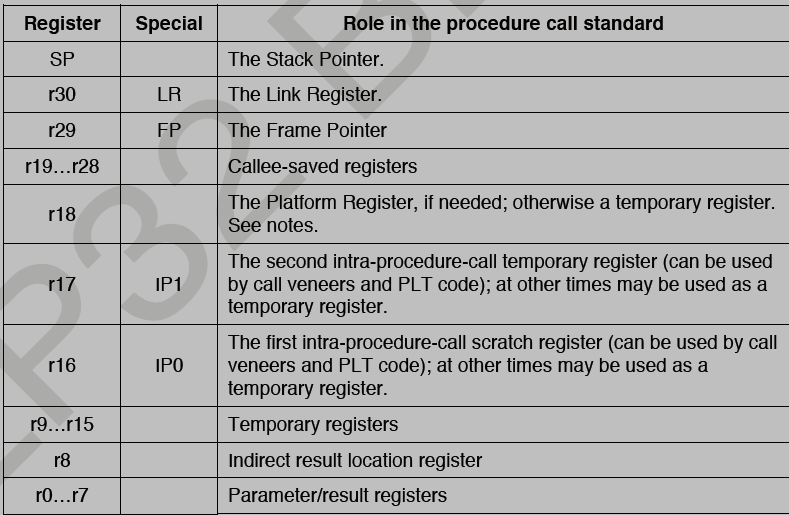

1、核心寄存器（r0 - r30）

r0 - r7

> 用于子程序之间参数传递和结果返回寄存器.

r8

> 平台特殊寄存器，用于 carry inter-procedural state ，也可用于额外的局部变量寄存器.

r9 - r15

> 用于保存局部变量寄存器.

r16 & r17 （IP0 & IP1）

> 用于子程序之间的scratch 寄存器中间值，类似ARM32中的r12寄存器功能.

r19 - r29

> 所有保存在r19-r29 中的64位值都必须是被保存不变的，即使当使用ILP32数据模型时候.
