卫星电视转 IPTV流媒体监测方案



1.      卫星信号和流媒体监测节点介绍

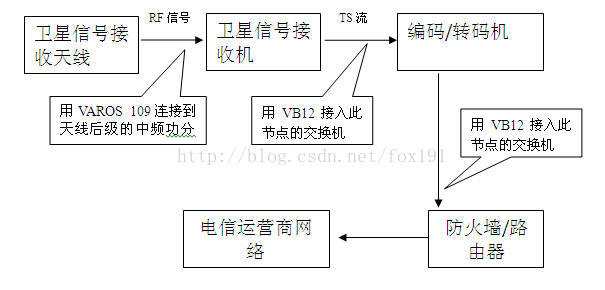

各测试节点，使用的监测仪表如上图：



1）卫星中频信号监测仪表：

VAROS109：德国KWS手持式专业卫星信号分析仪，通过75欧姆射频接口，从卫星接收机前级的功分器，直接取中频卫星信号，解调并呈现出信号电平、BER、MER、丢包等指标，也可以显示频谱。可以解调MPEG4的标清和高清信号，显示出的图像和声音，同时可以通过仪表集成的DVI接口输出图像信号。此仪表支持DVB-S、DVB-S2标准。



2）TS（传输流媒体）监测仪表：

Bridgetech VB12：具有多种接口，RJ45千兆输入接口、SPF千兆输入接口、ASI输入接口；以及一个RJ45千兆管理接口，用以连接到管理计算机，控制和呈现监测的数据。一个VB12可以同时监测最多50个节目频道。并且全面支持TR101290标准。当使用RJ45输入信号时，需要被监测点的交换机设置端口映射，将欲监测的节目流映射到交
